SINCE 1990
1990년부터 이어온 절삭공구
밀링커터로 시작해 심공 드릴링까지, 절삭공구 한 우물만 파 왔습니다.
깊은 구멍도 곧고 정확하게.
일진툴테크는 1990년부터 밀링커터와 심공 드릴링 공구를 직접 설계하고 제작해 왔습니다. BTA 헤드·건드릴·인덱서블 드릴로 Ø3부터 Ø500까지 대응합니다.
NEW
온라인 3D 전시관에서 부스를 360°로 둘러보고 제품을 3D로 확인하세요.
전시관 입장
ABOUT ILJIN
1990년 밀링커터에서 깊은 구멍 가공까지.
일진툴테크는 1990년부터 Milling Cutter를 제작하기 시작하였으며, 지금은 다양한 밀링커터와 스페셜 커터는 물론 깊은 구멍 가공에 사용되는 BTA 헤드와 인서트, 건드릴, 인덱서블 타입 드릴까지 제작하고 있습니다. 꾸준히 고객의 피드백을 받아 제품 개발을 끊임없이 이어 가고 있습니다.
- 1990 밀링커터 1990년, 밀링커터 제작으로 시작했습니다.
- MADE TO DRAWING 스페셜 커터 표준품으로 풀리지 않는 가공은 도면에 맞춰 설계하고 만듭니다.
- DEEP HOLE DRILLING 심공 드릴링 깊은 구멍 가공에 쓰는 BTA 헤드와 인서트, 건드릴, 인덱서블 드릴까지.
- CONTINUOUS DEVELOPMENT 고객 피드백 꾸준히 고객의 피드백을 받아 제품 개발을 끊임없이 이어 갑니다.
WHY ILJIN
현장을 아는 공구.직접 설계하고, 직접 만듭니다.
일진툴테크를 선택하는 네 가지 이유입니다.
Ø3 – Ø500
Ø3부터 Ø500까지
건드릴 Ø3부터 BTA 헤드 Ø500까지, 필요한 지름을 한곳에서 맞춥니다.
STS · EJECTOR
두 가지 튜브 시스템 모두 대응
BTA 헤드를 싱글튜브(STS)와 이젝터(더블튜브) 설비에 모두 맞춰 제작합니다.
CUSTOM
도면 한 장으로 시작하는 특수 공구
카탈로그에 없는 치수와 형상도 도면을 받아 설계하고 제작합니다.
PRODUCTS
밀링부터 심공까지.같은 기준으로 만듭니다.
밀링과 심공 드릴링, 두 사업 분야에 여섯 제품군. 카탈로그 표준품부터 도면 주문 제작품까지 공급합니다.

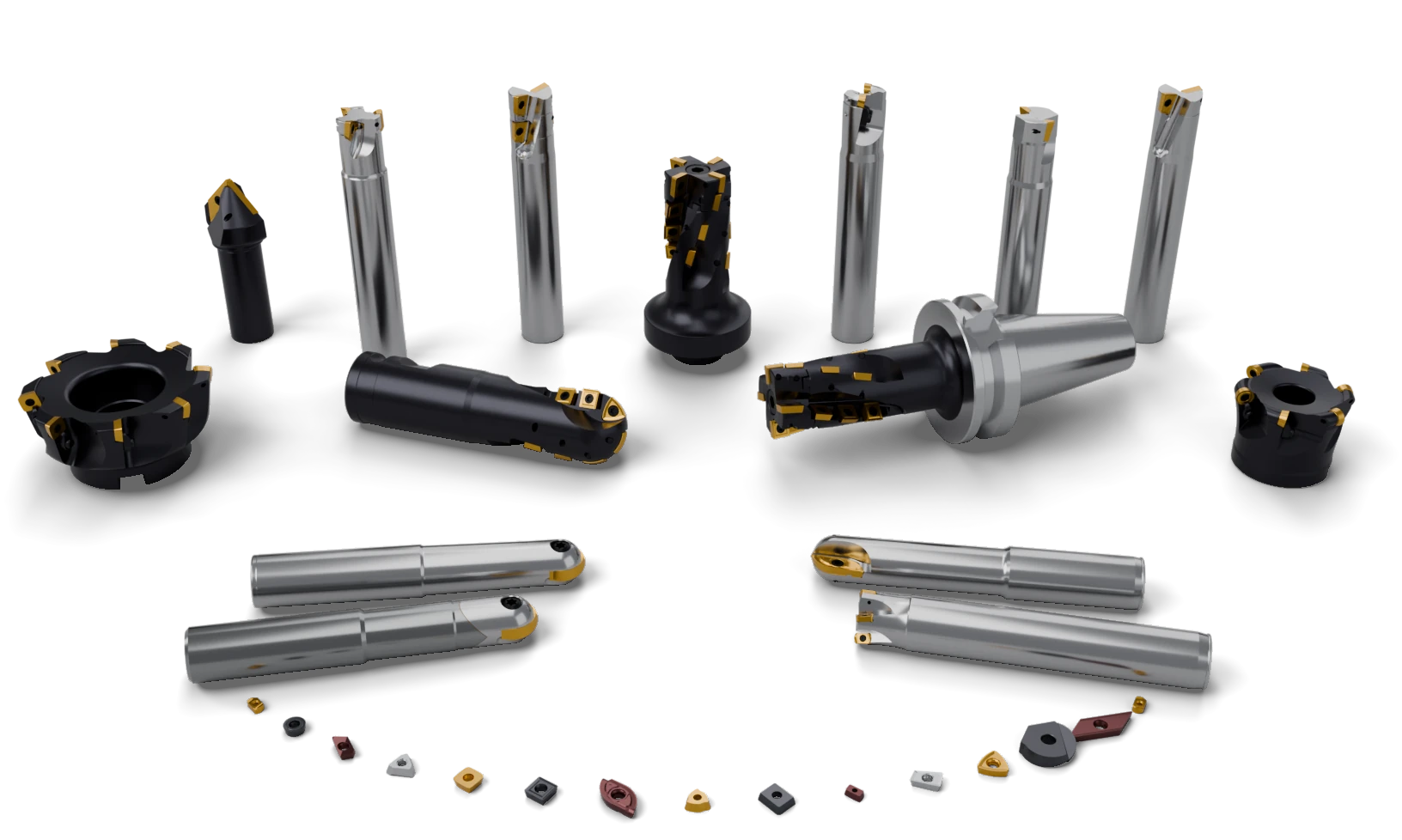

MILLING CUTTER

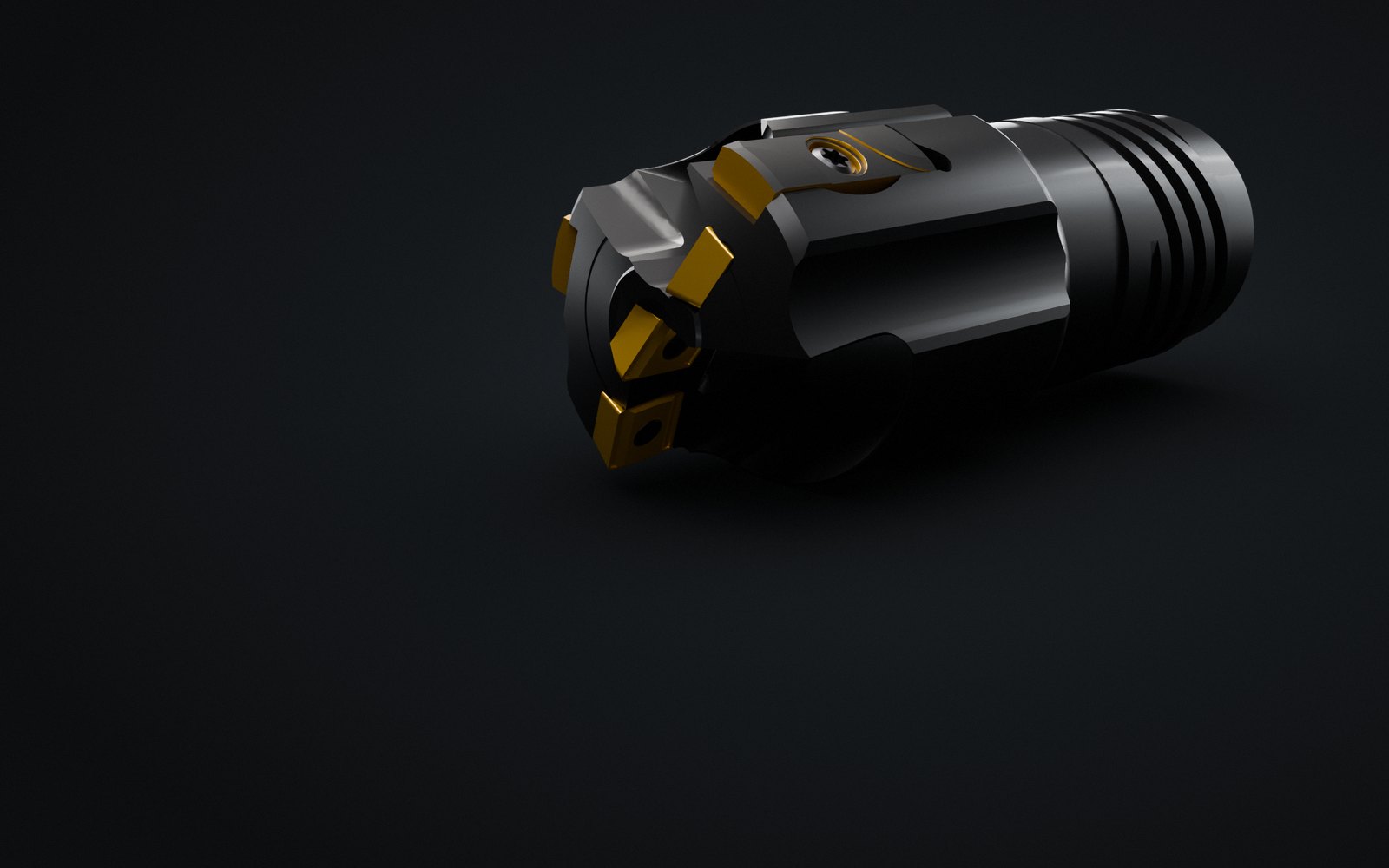

BTA DRILLING

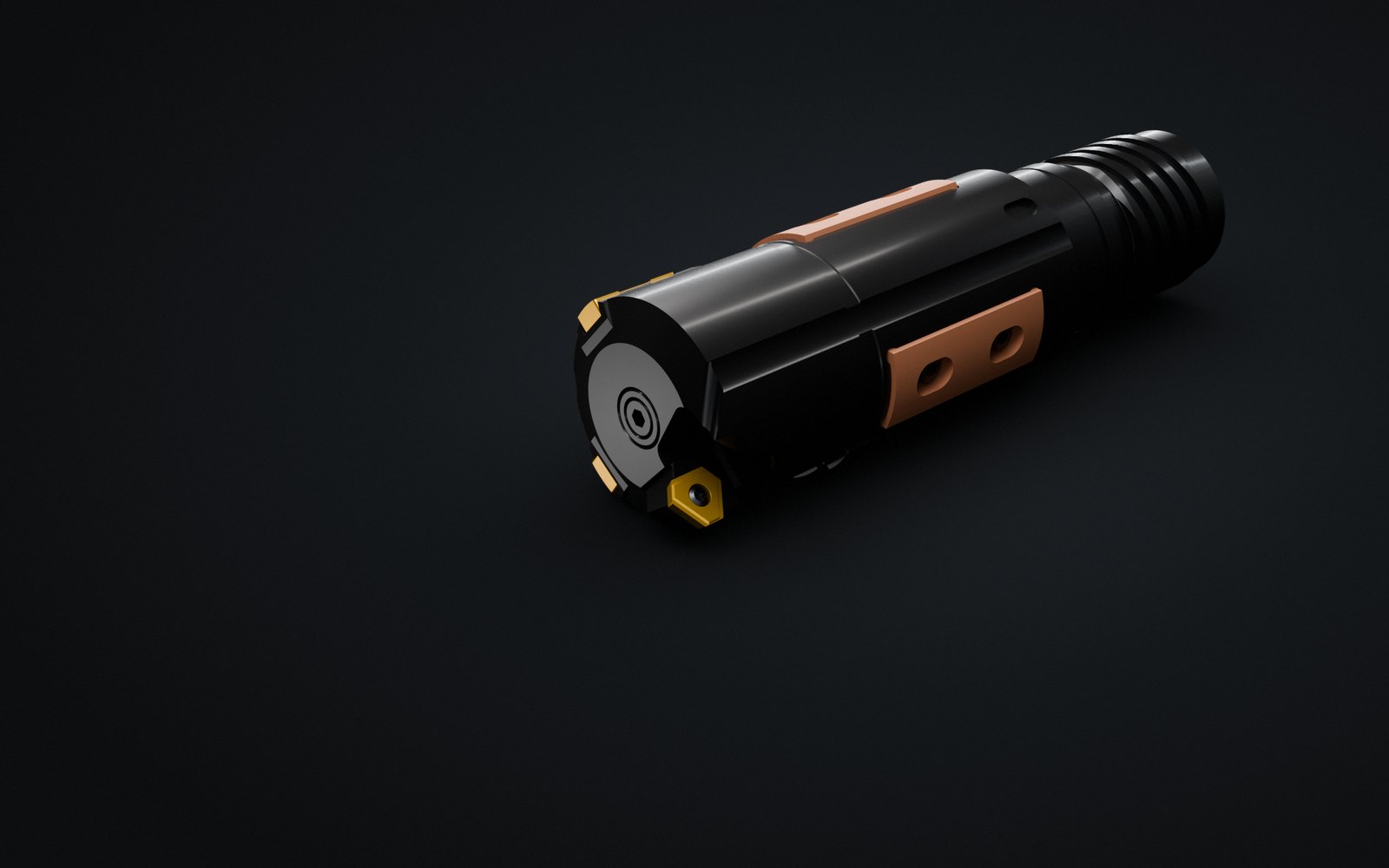

COUNTER BORING
GUNDRILL

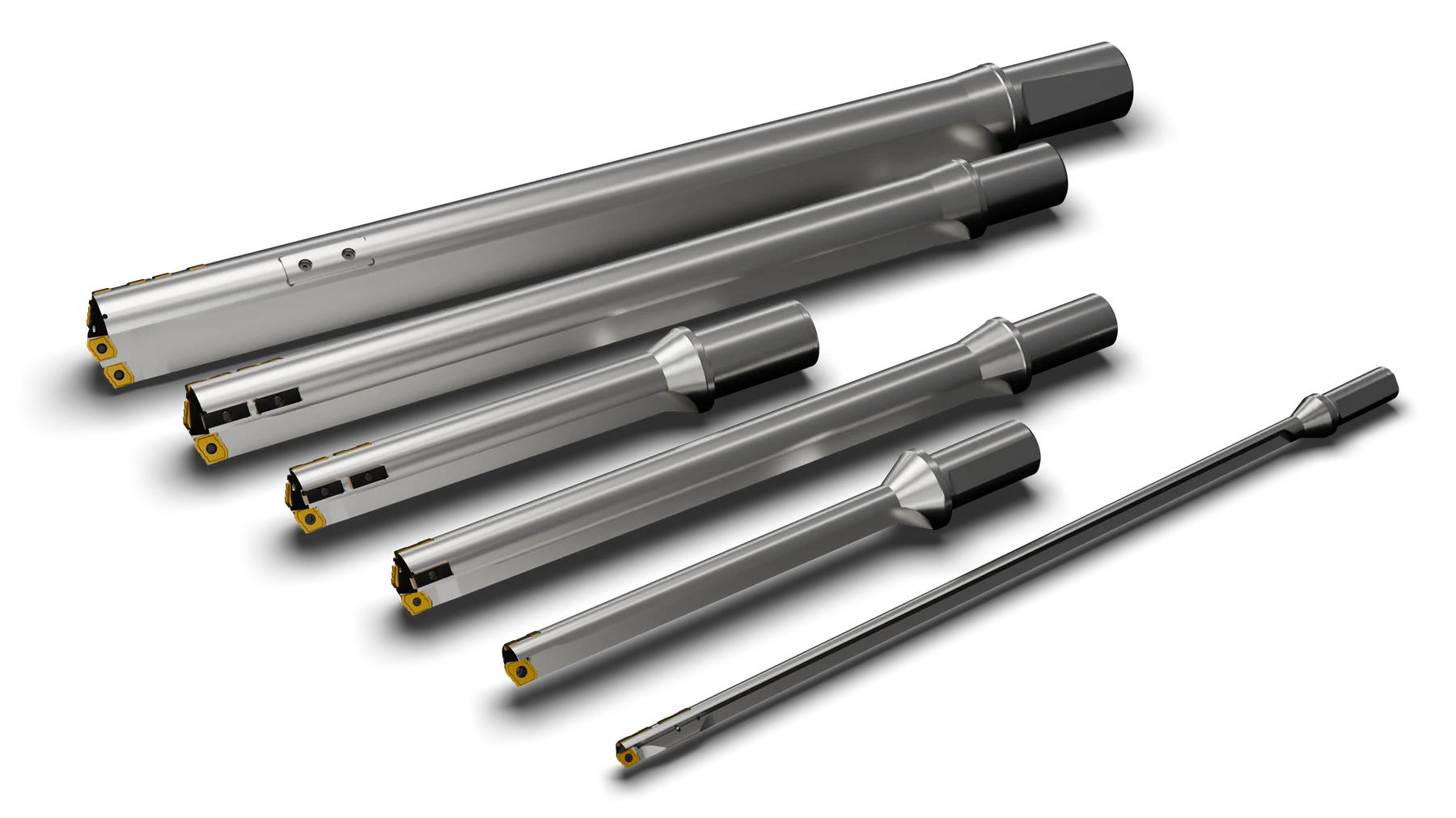

INDEXABLE DRILL
SPECIAL TOOLS
특수 공구도면 한 장에서 시작합니다.

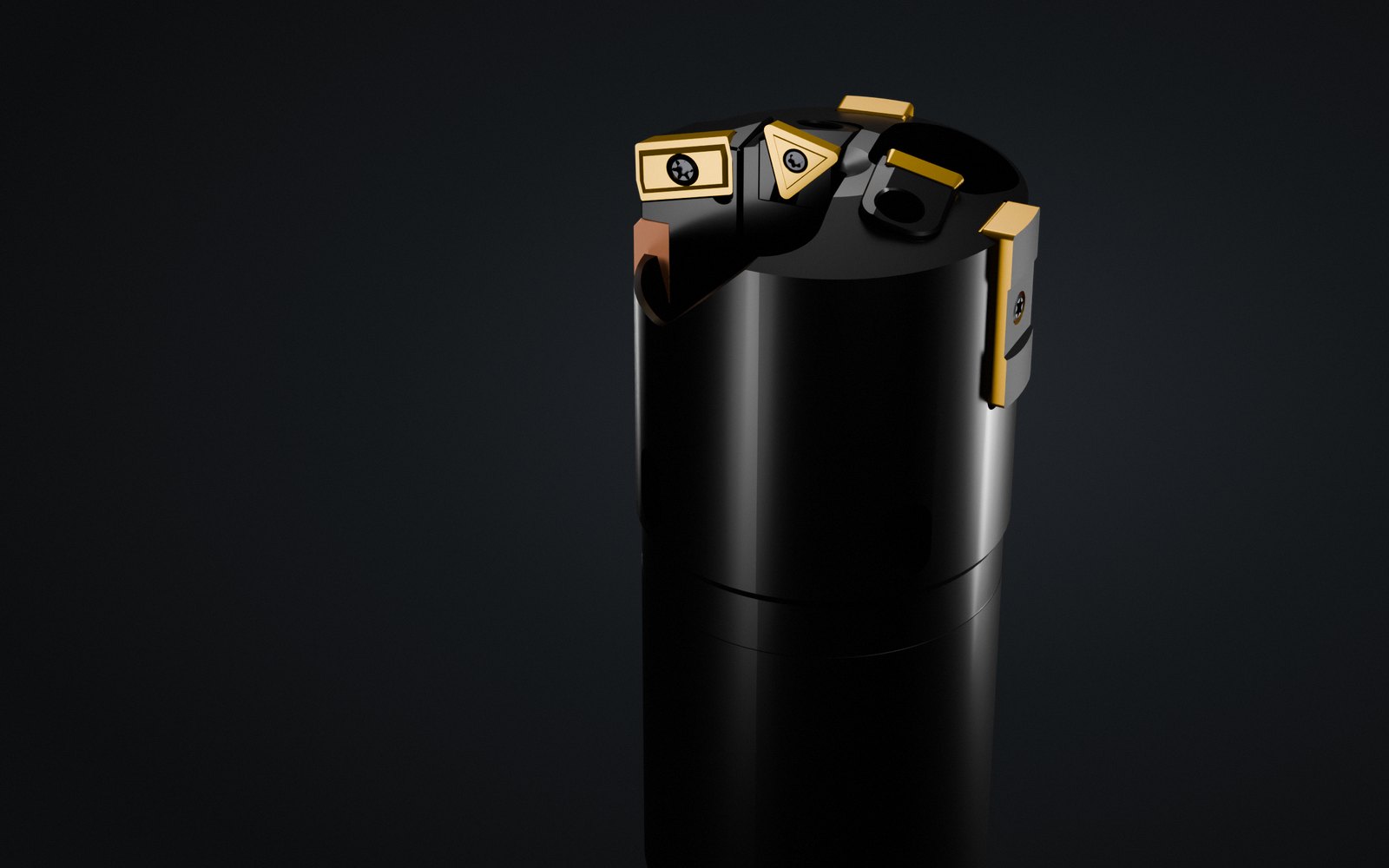

THD-SI(1줄 나사)·GHD SP·SOS6(카트리지형)처럼, 도면과 가공 조건에 맞춰 설계하는 특수 BTA 헤드입니다.
LINE-UPTHD-SI · GHD SP · SOS6
3D로 보기
NEW PRODUCTS
신제품카탈로그 이후에 새로 나온 공구.
ASRF·AJX·ARL·AHU 인서트형 커터와 롱타입·초경드릴용 열박음척 등 신제품 8종, 그리고 기존 시리즈에 더한 규격을 모았습니다.
LINE-UP신제품 8 · 추가 규격 10
자세히 보기
HOW IT WORKS

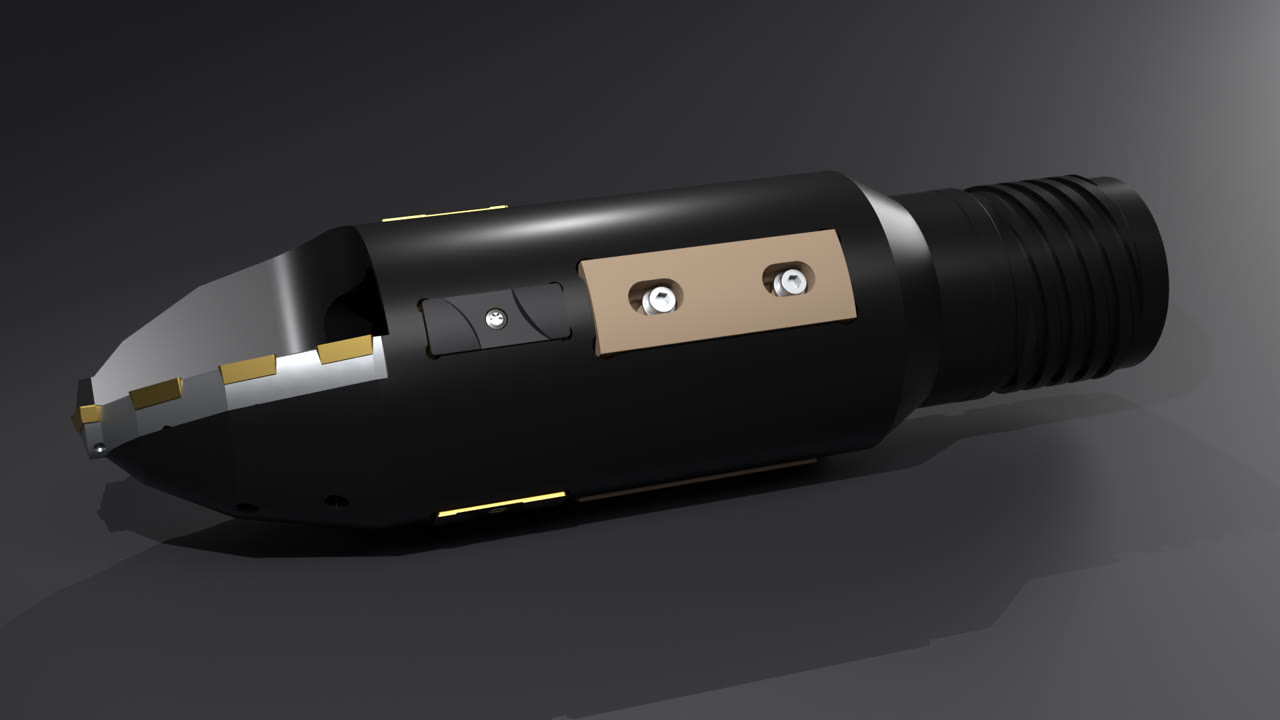

01 BTA DRILLING · STS / EJECTOR
BTA 드릴링 · STS
싱글튜브 시스템
절삭유를 드릴 튜브와 구멍 벽 사이로 밀어 넣으면, 칩은 그 압력에 실려 튜브 안쪽으로 빠져나옵니다. 칩이 가공면을 긁지 않으니 깊이 들어가도 구멍이 곧고 매끈하게 유지됩니다.
BTA 드릴링 · EJECTOR
더블튜브 시스템
두 튜브 사이로 보낸 절삭유 일부가 뒤쪽으로 분사되며 생기는 흡입력이 칩을 빨아냅니다. 오일 프레셔 헤드 같은 밀봉 장치가 필요 없어 일반 선반과 머시닝센터에서도 심공 가공이 가능합니다.
02 GUNDRILLING · INDEXABLE / RECONDITIONING

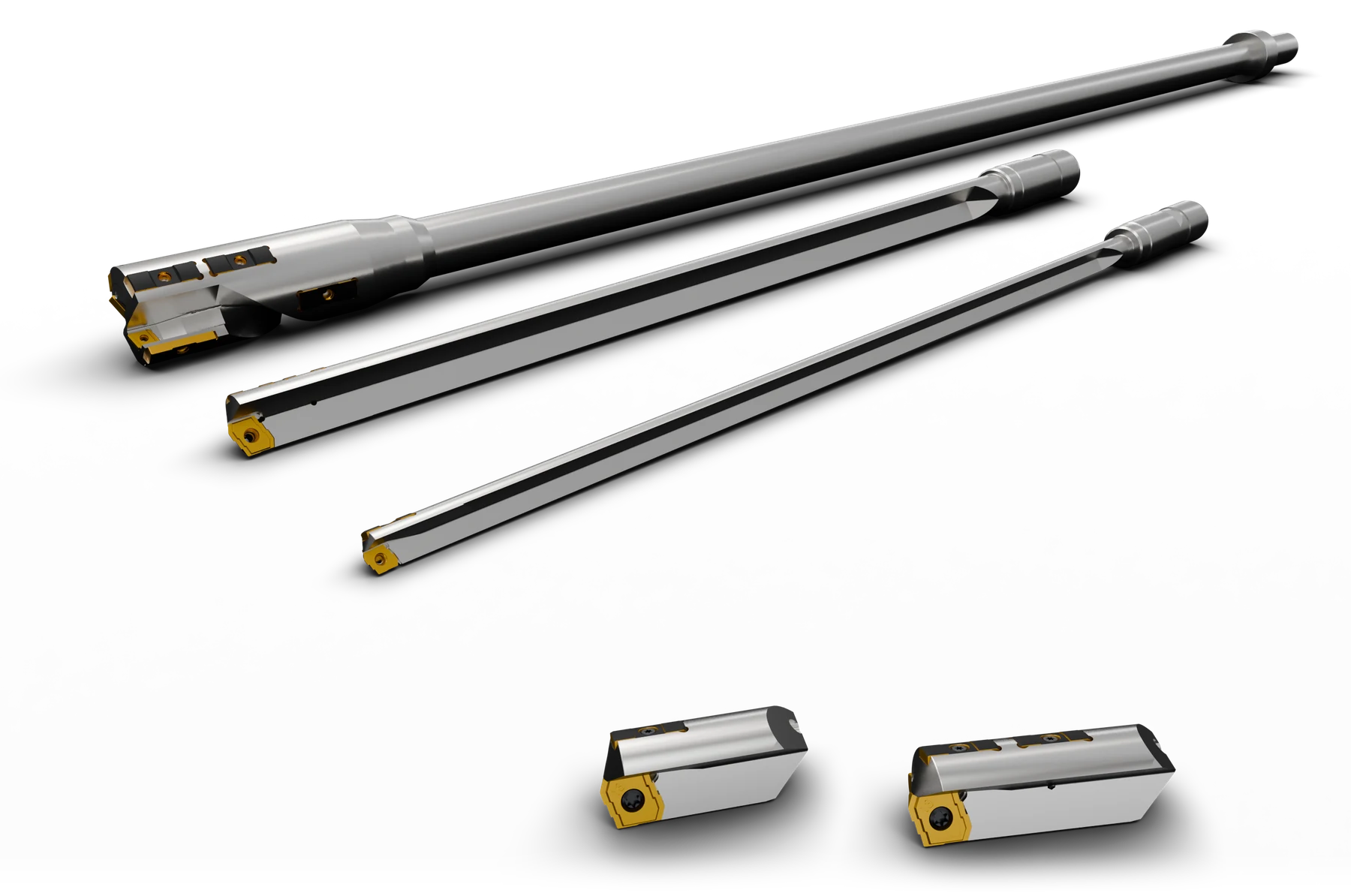

건드릴링 · 인서트형
작은 지름 · 긴 구멍
인서트와 가이드 패드를 나사로 고정하는 인서트형 건드릴입니다. 절삭유가 공구 속 구멍을 따라 날끝까지 들어가 칩을 V 홈으로 밀어냅니다. 작은 지름의 긴 구멍을 한 번에 곧게 뚫는 대표적인 공법입니다.
건드릴 헤드 재생
바디는 그대로, 헤드만 새로
마모된 건드릴을 버리지 마세요. 헤드만 떼어낸 뒤 작업에 맞는 일진 인서트형 헤드를 브레이징해 바디를 다시 씁니다. 타사 인서트형·브레이징형 건드릴도 일진 인서트·패드 규격으로 바꿔 드립니다.
바디 직진도와 손상 상태를 먼저 확인하며, 일부 특수 사양은 재생이 어려울 수 있습니다.
재생 공정 영상 보기 (0:39)APPLICATIONS
3D PRODUCT LAB
실물 그대로, 3D로.돌려 보고, 분해해 보세요.
실제 제작에 쓰는 3D CAD 데이터(STEP)로 만든 모델입니다. 드래그해서 돌리고, 분해 슬라이더로 인서트와 패드 구성을 확인하세요.
RANGE
Ø3부터 Ø500까지.제품군별로 한눈에.
아래 차트는 제품군별 가공 지름 범위입니다. 범위 밖 치수나 길이는 도면과 함께 문의해 주세요.
SCALE: LOG / UNIT: MM
제품군별 가공 지름
출처: 2026 BTA 솔루션 카탈로그 및 자사 제작 범위.
숫자로 보는 일진툴테크
SINCE
1990
설립
밀링커터로 시작한 절삭공구 전문 제조사.
MAX DIAMETER
Ø500mm
BTA 헤드 최대 지름
T-MAX 424.10 THD 시리즈 기준.

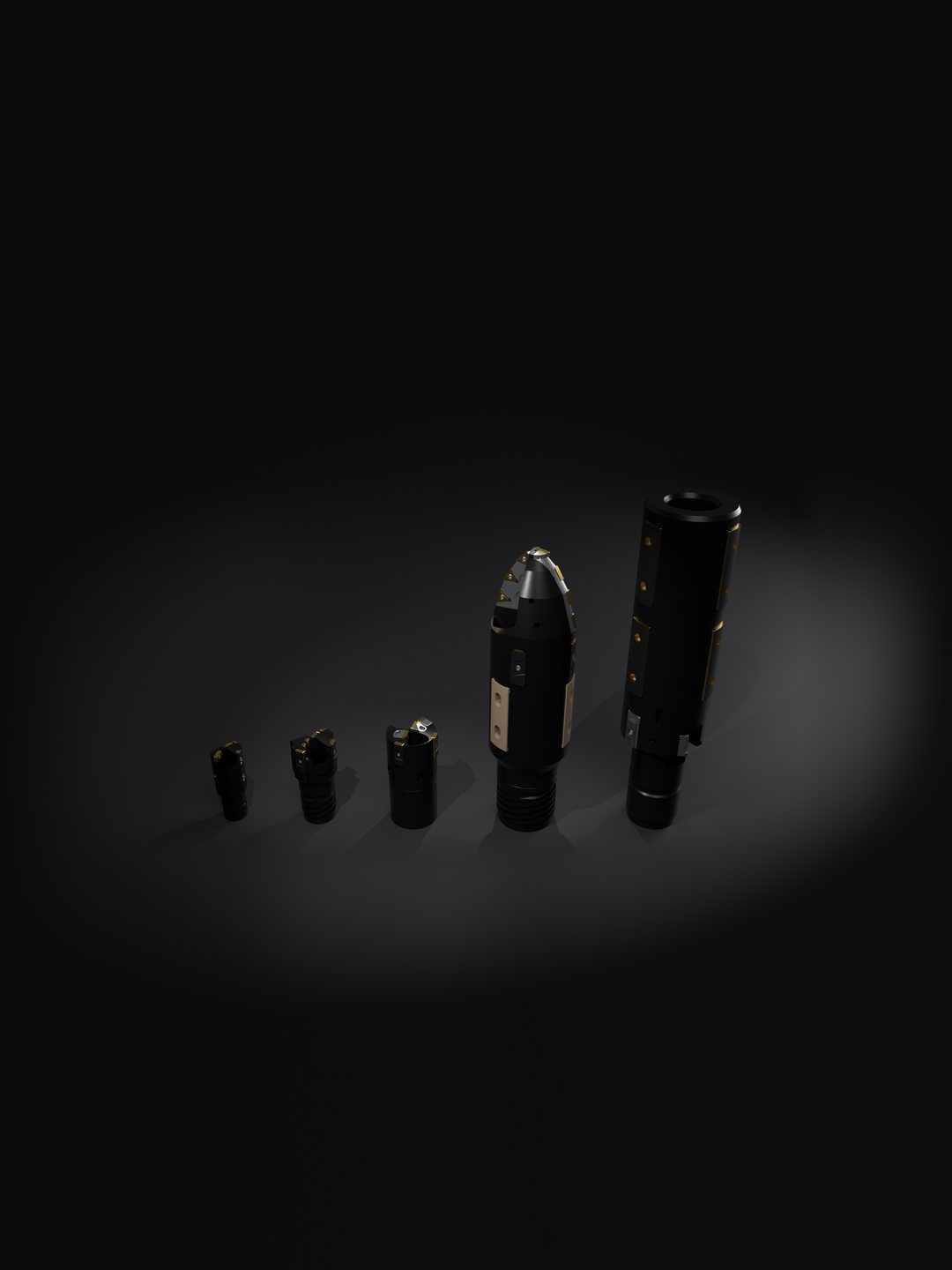

BTA LINE-UP
LENGTH
2,000mm
건드릴 표준 길이
600 시리즈 기준 최대 L2000. 더 긴 길이는 문의해 주세요.
DEPTH
20D
인덱서블 드릴 최대 가공 깊이
805 시리즈 최대 20D, 705 시리즈 최대 15D.
RESOURCES
카탈로그와 영상.
카탈로그를 PDF로 받아 보세요. 인쇄용 원본이 필요하면 문의해 주세요.
