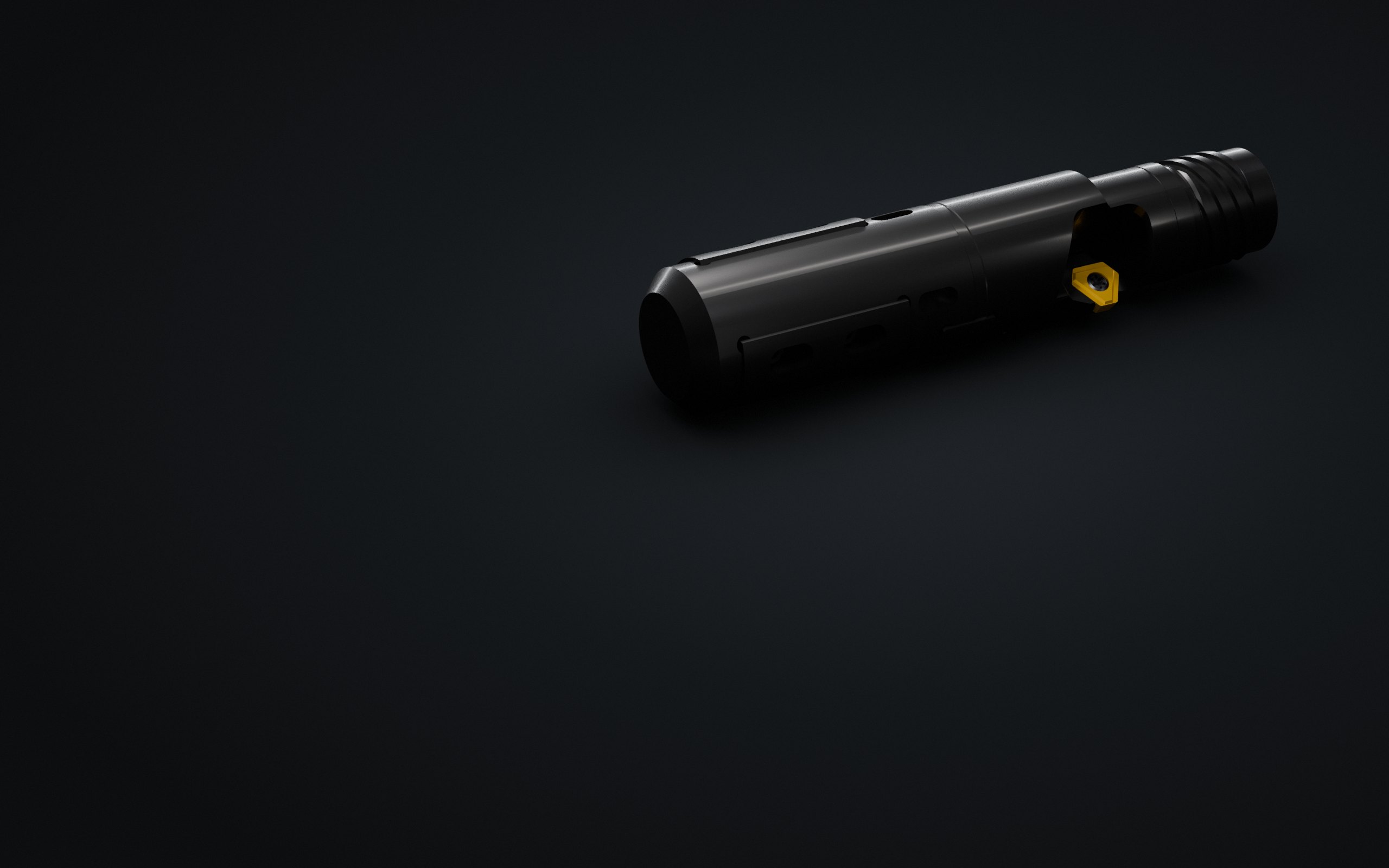

818 시리즈 BBH 풀 카운터 보링 헤드 (BBH-08D38.10-42.30)

COUNTER BORING · 818 SERIES

BBH 풀 카운터 보링 헤드당기면서 곧게 넓힙니다.

BBH는 기존 구멍을 가이드 삼아 당기면서 가공하는 풀 카운터 보링 헤드입니다. 밀어 넣는 방식보다 떨림이 적어 구멍의 중심축이 틀어지지 않고, 인장력이 작용해 깊은 구멍에서도 공구가 휘지 않습니다.

지름으로 찾기 카탈로그 PDF

RANGE: Ø38.10 – 165.60 mm
METHOD: 당기기 (Pull)
STOCK: 표 규격 재고 보유
INSERT: TXN (카트리지 CTX-LS)
PADS: 패드 슈즈 · 섬유 패드

FEATURES

당겨서, 곧게.BBH의 강점.

2026 BTA 솔루션 카탈로그에 실린 BBH 시리즈의 특징입니다.

CONCENTRICITY

높은 동심도와 직진도

기존 구멍을 가이드 삼아 당기며 가공해 밀어 넣는 방식보다 떨림이 적고 중심축이 틀어지지 않습니다.

SURFACE

우수한 표면 조도

섬유 패드가 진동을 흡수하고 보어 벽면을 매끄럽게 다듬습니다.

LONG BORE

긴 구멍도 안정적

구조상 인장력이 작용해 공구가 휘지 않아 깊은 구멍도 안정적으로 가공합니다.

CHIP FLOW

효율적인 칩 배출

칩 배출 구조로 작업 효율을 높입니다.

SPECIFICATIONS

규격표지름으로 헤드를 찾습니다.

한 지름 구간마다 패드 슈즈 두께(S · S1 · S2)로 직경을 조정합니다. 값은 2026 BTA 솔루션 카탈로그 원본 기준입니다.

지름을 넣고 찾기를 누르면 맞는 규격이 여기에 나오고, 아래 표에서도 해당 줄이 표시됩니다.

풀 카운터 보어 BBH
주문 코드	튜브 외경mm	dmm	Lmm	직경 조정 범위	패드 슈즈	카트리지	인서트	서포트 패드
BBH-08D38.10-42.30	33.0	30.0	168.00	-	818-10-0720-S	CTX16-K-LS	TXN 160408	LNXT 0720-SUP
				2mm	818-10-0720-S1
				4.2mm	818-10-0720-S2
BBH-08D42.30-46.50	33.0	30.0	168.00	-	818-10-0720-S	CTX16-K-LS	TXN 160408	LNXT 0720-SUP
				2mm	818-10-0720-S1
				4.2mm	818-10-0720-S2
BBH-08D46.50-50.80	33.0	30.0	168.00	-	818-10-0720-S	CTX16-K-LS	TXN 160408	LNXT 0720-SUP
				2mm	818-10-0720-S1
				4.2mm	818-10-0720-S2
BBH-11D50.80-55.00	43.0	39.0	186.00	-	818-10-1030-S	CTX16-K-LS	TXN 160408	LNXT 1030-SUP
				2mm	818-10-1030-S1
				4.2mm	818-10-1030-S2
BBH-11D55.00-59.20	43.0	39.0	186.00	-	818-10-1030-S	CTX16-K-LS	TXN 160408	LNXT 1030-SUP
				2mm	818-10-1030-S1
				4.2mm	818-10-1030-S2
BBH-11D59.20-63.50	43.0	39.0	186.00	-	818-10-1030-S	CTX16-K-LS	TXN 160408	LNXT 1030-SUP
				2mm	818-10-1030-S1
				4.2mm	818-10-1030-S2
BBH-13D63.50-67.70	51.0	47.0	186.00	-	818-10-1235-S	CTX16-K-LS	TXN 160408	LNXT 1235-SUP
				2mm	818-10-1235-S1
				4.2mm	818-10-1235-S2
BBH-13D67.70-71.90	51.0	47.0	190.50	-	818-10-1235-S	CTX16-K-LS	TXN 160408	LNXT 1235-SUP
				2mm	818-10-1235-S1
				4.2mm	818-10-1235-S2
BBH-13D71.90-76.20	51.0	47.0	190.50	-	818-10-1235-S	CTX16-K-LS	TXN 160408	LNXT 1235-SUP
				2mm	818-10-1235-S1
				4.2mm	818-10-1235-S2
BBH-16D76.20-88.90	68.0	63.0	270.00	6.35mm	818-12-065-S	CTX25-K-LS	TXN 250408	LNXT35 D075-SUP
BBH-16D76.20-88.90	68.0	63.0	270.00	12.7mm	818-12-065-S1	CTX25-K-LS	TXN 250408	LNXT35 D075-SUP
BBH-18D88.90-101.60	82.0	77.0	310.00	6.35mm	818-12-065-S	CTX25-K-LS	TXN 250408	LNXT35 D085-SUP
BBH-18D88.90-101.60	82.0	77.0	310.00	12.7mm	818-12-065-S1	CTX25-K-LS	TXN 250408	LNXT35 D085-SUP
BBH-19D101.60-117.60	94.0	89.0	330.00	8.0mm	818-16-110-S	CTX40-K-LS	TXN 400408	LNXT50 D100-SUP
BBH-19D101.60-117.60	94.0	89.0	330.00	16.0mm	818-16-110-S1	CTX40-K-LS	TXN 400408	LNXT50 D100-SUP
BBH-19D117.60-133.60	94.0	89.0	330.00	8.0mm	818-16-110-S	CTX40-K-LS	TXN 400408	LNXT50 D100-SUP
BBH-19D117.60-133.60	94.0	89.0	330.00	16.0mm	818-16-110-S1	CTX40-K-LS	TXN 400408	LNXT50 D100-SUP
BBH-19D133.60-149.60	94.0	89.0	380.00	8.0mm	818-16-110-S	CTX40-K-LS	TXN 400408	LNXT50 D130-SUP
BBH-19D133.60-149.60	94.0	89.0	380.00	16.0mm	818-16-110-S1	CTX40-K-LS	TXN 400408	LNXT50 D130-SUP
BBH-20D149.60-165.60	106.0	101.0	400.00	8.0mm	818-16-110-S	CTX40-K-LS	TXN 400408	430.32-16D140.00
BBH-20D149.60-165.60	106.0	101.0	400.00	16.0mm	818-16-110-S1	CTX40-K-LS	TXN 400408	430.32-16D140.00

본 카탈로그에 없는 제품이나 튜브 타입도 맞춤형으로 제공합니다.

PARTS

구성품.패드 · 카트리지 · 인서트.

주문 코드별 구성품과 패드 슈즈, 카트리지 규격입니다.

주문 코드별 구성품
주문 코드	서포트 패드 스크류	서브 가이드 패드	섬유 패드 블랭크	서브 가이드 패드 스크류	섬유 패드 블랭크 스크류
BBH-08D38.10-42.30	416.1-832-M3.0	142030-F	5571 001-05	5513 020-01-M3.5	CML-0306
BBH-08D42.30-46.50	416.1-832-M3.0	142030-F	5571 001-05	5513 020-01-M3.5	CML-0306
BBH-08D46.50-50.80	416.1-832-M3.0	142030-F	5571 001-05	5513 020-01-M3.5	CML-0306
BBH-11D50.80-55.00	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-11D55.00-59.20	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-11D59.20-63.50	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-13D63.50-67.70	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-13D67.70-71.90	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-13D71.90-76.20	416.1-833-M3.5	142067-F	5571 001-06	5513 020-01-M3.5	CML-0410
BBH-16D76.20-88.90	5513 020-01-M3.5	142067-F	5571 001-07	5513 020-01-M3.5	CML-0512
BBH-18D88.90-101.60	5513 020-01-M3.5	142067-F	5571 001-08	5513 020-01-M3.5	CML-0614
BBH-19D101.60-117.60	5513 020-26-M5.0	142067-F	5571 001-09	5513 020-01-M3.5	CML-0614
BBH-19D117.60-133.60	5513 020-26-M5.0	202582-F	5571 001-09	5513 020-26-M5.0	CML-0614
BBH-19D133.60-149.60	5513 020-26-M5.0	202582-F	5571 001-10	5513 020-26-M5.0	CML-0816
BBH-20D149.60-165.60	5513 020-26-M5.0	202582-F	5571 001-10	5513 020-26-M5.0	CML-0816

패드 슈즈
패드 슈즈	Imm	Wmm	Smm	스크류	드라이버
818-10-0720-S	26	10	1.5	-	—
818-10-0720-S1	26	10	2.5	-	—
818-10-0720-S2	26	10	3.6	-	—
818-10-1030-S	36	15	2	-	—
818-10-1030-S1	36	15	3	-	—
818-10-1030-S2	36	15	4.1	-	—
818-10-1235-S	41	17	2	-	—
818-10-1235-S1	41	17	3	-	—
818-10-1235-S2	41	17	4.1	-	—
818-12-065-S	48	22	6.5	CML-0410	L-3.0
818-12-065-S1	48	22	10	CML-0410	L-3.0
818-16-110-S	65	32	11	CML-0515	L-3.0
818-16-110-S1	65	32	15	CML-0515	L-3.0

카트리지
카트리지	인서트	Fmm	Lmm	인서트 스크류	인서트 스크류 드라이버	카트리지 스크류	카트리지 스크류 드라이버
CTX16-K-LS	TXN160408-G-L	16	32	5513 020-02-M4	TORX PLUS-T15	CML-0515	L-4.0
CTX25-K-LS	TXN250408-G-L	24	54	5513 020-55-M5	TORX PLUS-T20	CML-0825	L-6.0
CTX40-K-LS	TXN400708-G-L	32	56	5513 020-14-M6	TORX PLUS-T25	CML-1030	L-8.0

인서트 (TXN)
인서트	Imm	Wmm	Smm
TXN160408-G-L	10.9	11.9	4.76
TXN250408-G-L	17.2	18.8	4.76
TXN400708-G-L	23.5	25.5	7.00

인서트 재종 추천
피삭재	1순위 재종	2순위 재종
강 (P)	HM3	SM3
스테인리스 (M)	SM3	IM3
주철 (K)	HM3	SM3
비철 (N)	SM3	IM3
난삭재 · 내열합금 (S)	IM3	SM3

SHIM SETS

심 세트.두께를 맞춰 지름을 조정합니다.

카트리지·패드 뒤에 심을 넣어 지름을 미세하게 맞춥니다.

카트리지 심
카트리지	두께mm	상품 코드
CTX16-K-LS	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	CX-160420
CTX25-K-LS	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	CX-250420
CTX40-K-LS	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	CX-400420

패드 슈즈 심
패드 슈즈	두께mm	상품 코드
818-12-065-S	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	818-12-650420
818-16-110-S	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	818-16-110420
818-18-300-R	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	818-18-300420
818-26-500-R	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	818-26-500420

섬유 가이드 패드 심
섬유 가이드 패드	두께mm	상품 코드
142067-F	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	670420F
202582-F	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	820420F

서포트 패드 심 (LNXT)
서포트 패드	두께mm	상품 코드
LNXT 0618-SUP	0.02 · 0.03 · 0.05 (각 4pcs)	800-060420
LNXT 0720-SUP	0.02 · 0.03 · 0.05 (각 4pcs)	800-070420
LNXT 0825-SUP	0.02 · 0.03 · 0.05 (각 4pcs)	800-080420
LNXT 1030-SUP	0.02 · 0.03 · 0.05 (각 4pcs)	800-100420
LNXT 1235-SUP	0.02 · 0.03 · 0.05 (각 4pcs)	800-120420

서포트 패드 심 (LNXT35 · 50)
서포트 패드	두께mm	상품 코드
LNXT35DXXX-SUP	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	0350420
LNXT50DXXX-SUP	0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)	0500420

섬유 패드 블랭크
섬유 패드 블랭크	두께mm	상품 코드
5571 001-08	1.0 (각 3pcs)	00108-1
5571 001-09	1.0 (각 3pcs)	00109-1
5571 001-10	1.0 (각 3pcs)	00110-1
5571 001-11	1.0 (각 3pcs)	00111-1
5571 001-12	1.0 (각 3pcs)	00112-1

COUNTER BORING LINE-UP

다른 지름이 필요하다면.카운터 보링 라인업.

같은 지름 범위를 밀기(TBH)와 당기기(BBH) 두 방식으로 가공합니다.

TBH818 · 밀기 · Ø38.10 – 165.60
BBH818 · 당기기 · Ø38.10 – 165.60

카운터 보링 전체 보기

Ø165.60 mm보다 큰 지름이 필요하신가요?도면부터 보내 주세요.

기존 구멍 지름, 목표 지름, 깊이, 사용 설비를 알려 주시면 알맞은 헤드를 제안해 드립니다.
