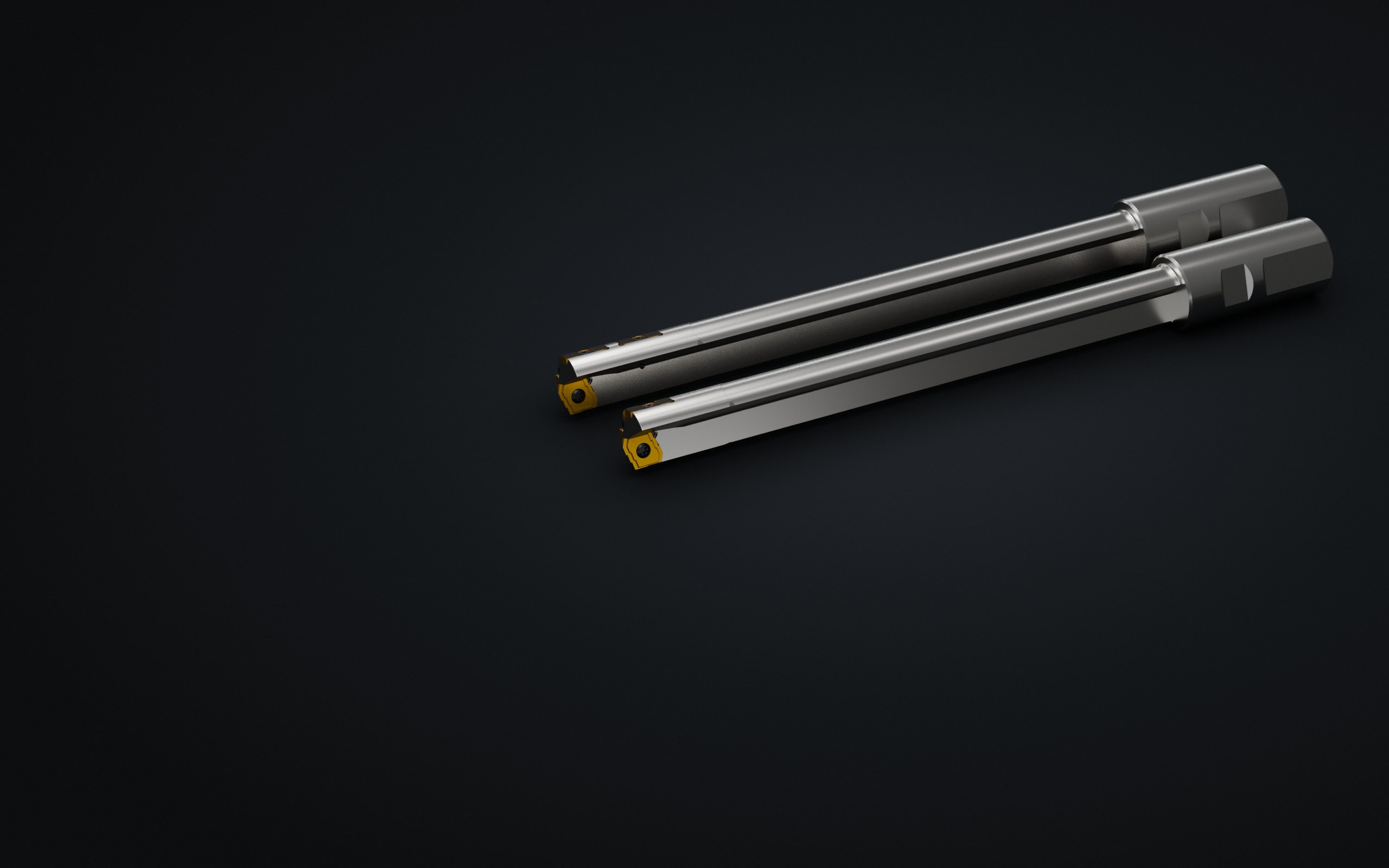

600 시리즈 인서트형 건드릴 600.20 · 600.40

GUNDRILL · 600.20 · 600.40

인서트형 건드릴Ø10–33.30 mm, 인서트만 바꿔 계속.

600 시리즈는 인서트와 서포트 패드를 교체해 쓰는 인서트형 건드릴입니다. 기본형 600.20과, 가이드 패드가 두 줄이라 크로스홀 가공에 강한 600.40이 있으며 Ø10.00–33.30 mm에 대응합니다. 표준 헤드는 재고로 보유해 빠르게 납품합니다.

지름으로 찾기 카탈로그 PDF
RANGE
Ø10.00 – 33.30 mm
TYPE
600.20 기본 · 600.40 크로스홀
INSERT
LXET + LNXT 서포트 패드
GRADE
HM3 · SM3 · IM3 / PM3 · IM3
STOCK
표준 헤드 재고 보유

FEATURES

인서트만 바꿔, 계속.600 시리즈의 강점.

건드릴 카탈로그에 실린 600 시리즈의 특징입니다.

INDEXABLE

인서트 교체로 경제적

마모된 인서트만 바꿔 전체 공구 교체를 막고 유지 비용을 줄입니다.

GRADES

피삭재별 재종

범용 HM3, 스테인리스·인코넬용 SM3, 난삭재용 이중 코팅 IM3 가운데 고릅니다.

PRECISION

고정밀 · 고내구성

가공 저항이 낮고 절삭이 안정적이며, 가이드 패드가 구멍 지름을 정확하게 유지합니다.

FAST DELIVERY

빠른 납기

표준 헤드를 재고로 보유해 빠르게 대응합니다.

SPECIFICATIONS

규격표지름만 넣으면 인서트와 패드가 나옵니다.

600.20과 600.40은 같은 인서트·패드를 씁니다. 값은 건드릴 카탈로그 원본 기준입니다.

타입

지름을 넣고 찾기를 누르면 맞는 규격이 여기에 나오고, 아래 표에서도 해당 줄이 표시됩니다.

600.20 시리즈 (기본 타입)
직경 범위 DCmm주문 코드인서트인서트 재종서포트 패드패드 재종
10.00~11.79EHD-600.20*D**.**LXET050104-DRHM3/SM3/IM3LNXT0418-R045PM3/IM3
11.80~13.99EHD-600.20*D**.**LXET06T104-DRHM3/SM3/IM3LNXT0418-R055PM3/IM3
14.00~14.99EHD-600.20*D**.**LXET080204-DRHM3/SM3/IM3LNXT0418-R065PM3/IM3
15.00~15.99EHD-600.20*D**.**LXET080204-DRHM3/SM3/IM3LNXT0618-R070PM3/IM3
16.00~17.99EHD-600.20*D**.**LXET09T204-DRHM3/SM3/IM3LNXT0618-R075PM3/IM3
18.00~19.99EHD-600.20*D**.**LXET100305-DRHM3/SM3/IM3LNXT0618-R085PM3/IM3
20.00~21.99EHD-600.20*D**.**LXET110305-DRHM3/SM3/IM3LNXT0618-R095PM3/IM3
22.00~24.99EHD-600.20*D**.**LXET13T305-DRHM3/SM3/IM3LNXT0618-R105PM3/IM3
25.00~28.69EHD-600.20*D**.**LXET140405-DRHM3/SM3/IM3LNXT0618-R120PM3/IM3
28.70~30.99EHD-600.20*D**.**LXET150405-DRHM3/SM3/IM3LNXT0618-R130PM3/IM3
31.00~33.30EHD-600.20*D**.**LXET160505-DRHM3/SM3/IM3LNXT0720-R140PM3/IM3
  • 건드릴은 도면의 치수(L · L1 · i · d · LS)를 받아 제작합니다. 아래 “제작 제품”을 확인하세요.

PARTS

인서트 · 패드 · 스크류.지름 구간별 부품.

인서트와 서포트 패드는 스크류로 고정되어 따로 교체합니다.

600.20 · 600.40 인서트 · 패드 · 스크류
직경 범위 DCmm인서트인서트 스크류드라이버서포트 패드패드 스크류드라이버
10.00~11.79LXET050104-DRFTNA02235-M2.2Torx-T6LNXT0418-R045FTNA02235-M2.2Torx-T6
11.80~11.99LXET06T104-DRFTNA02240-M2.2Torx-T6LNXT0418-R055FTNA02205-M2.2Torx-T6
12.00~13.99LXET06T104-DRFTNA02205-M2.2Torx-T6LNXT0418-R055FTNA02205-M2.2Torx-T6
14.00~14.99LXET080204-DRFTKA02543S-M2.5Torx-T8LNXT0418-R065FTNA02205-M2.2Torx-T6
15.00~15.49LXET080204-DRFTKA02543S-M2.5Torx-T8LNXT0618-R070FTKA02555-M2.5Torx-T7
15.50~15.99LXET080204-DRFTKA02545S-M2.5Torx-T8LNXT0618-R070FTKA02555-M2.5Torx-T7
16.00~16.50LXET09T204-DRFTKA02545S-M2.5Torx-T8LNXT0618-R075FTKA02555-M2.5Torx-T7
16.51~17.99LXET09T204-DRFTKA02550S-M2.5Torx-T8LNXT0618-R075FTKA02555-M2.5Torx-T7
18.00~19.50LXET100305-DRFTNA0305-M3.0Torx-T9LNXT0618-R085FTKA02555-M2.5Torx-T7
19.51~19.99LXET100305-DRFTNA0306-M3.0Torx-T9LNXT0618-R085FTKA02555-M2.5Torx-T7
20.00~21.99LXET110305-DRFTNA0306-M3.0Torx-T9LNXT0618-R095FTKA02555-M2.5Torx-T7
22.00~22.50LXET13T305-DRFTGA03575-M3.5Torx-T15LNXT0618-R105FTKA02555-M2.5Torx-T7
22.51~24.99LXET13T305-DRFTGA03508-M3.5Torx-T15LNXT0618-R105FTKA02555-M2.5Torx-T7
25.00~28.69LXET140405-DRFTGA03508-M3.5Torx-T15LNXT0618-R120FTKA02555-M2.5Torx-T7
28.70~30.99LXET150405-DRFTKA0410-M4.0Torx-T15LNXT0618-R130FTKA02555-M2.5Torx-T7
31.00~33.30LXET160505-DRFTKA0410-M4.0Torx-T15LNXT0720-R140FTKA03083-M3.0Torx-T9

INSERTS & GRADES

인서트와 재종.HM3 · SM3 · IM3.

피삭재에 따라 1순위 재종을 고르고, 조건이 까다로우면 2순위를 씁니다.

인서트 규격 (LXET)
인서트ImmWmmSmm
LXET050104-DR7.76.051.5
LXET06T104-DR9.57.32.0
LXET080204-DR11.08.62.3
LXET09T204-DR12.08.62.8
LXET100305-DR13.510.63.0
LXET110305-DR15.011.73.3
LXET13T305-DR15.513.23.75
LXET140405-DR15.514.74.0
LXET150405-DR16.516.24.5
LXET160505-DR16.517.45.0
서포트 패드 규격 (LNXT)
서포트 패드ImmWmmSmm
LNXT0418-R04518.04.02.2
LNXT0418-R05518.04.02.2
LNXT0418-R06518.04.02.2
LNXT0618-R07018.06.03.0
LNXT0618-R07518.06.03.0
LNXT0618-R08518.06.03.0
LNXT0618-R09518.06.03.0
LNXT0618-R10518.06.03.0
LNXT0618-R12018.06.03.0
LNXT0618-R13018.06.03.0
LNXT0720-R14020.07.03.5
인서트 재종 추천
피삭재1순위 재종2순위 재종
강 (P)HM3SM3
스테인리스 (M)SM3IM3
주철 (K)HM3SM3
비철 (N)SM3IM3
난삭재 · 내열합금 (S)IM3SM3
서포트 패드 재종 추천
피삭재1순위 재종2순위 재종
강 (P)PM3IM3
스테인리스 (M)IM3PM3
주철 (K)PM3IM3
비철 (N)IM3PM3
난삭재 · 내열합금 (S)IM3PM3
인서트 재종
재종적용 피삭재특징색상
HM3Carbon Steel, Alloy Steel, Cast Iron범용 / 고경도 / 고속 대응Yellow
SM3Stainless Steel, Inconel, Superalloy항공소재 / 내열 / 칩 배출 우수Black
IM3Titanium, Nickel Alloys, Heat-Resistant Steels이중코팅 / 난삭재 내구성 탁월Black
서포트 패드 재종
재종적용 피삭재특징색상
PM3Carbon Steel, Alloy Steel, Cast Iron범용 / 고경도 / 고속 대응Yellow & Black
IM3Titanium, Nickel Alloys, Heat-Resistant Steels이중코팅 / 난삭재 내구성 탁월Black

MADE TO ORDER

제작 제품.도면의 치수대로 만듭니다.

600 시리즈 건드릴은 주문마다 도면의 치수에 맞춰 제작합니다. 인서트와 서포트 패드는 표준품으로 교체해 씁니다.

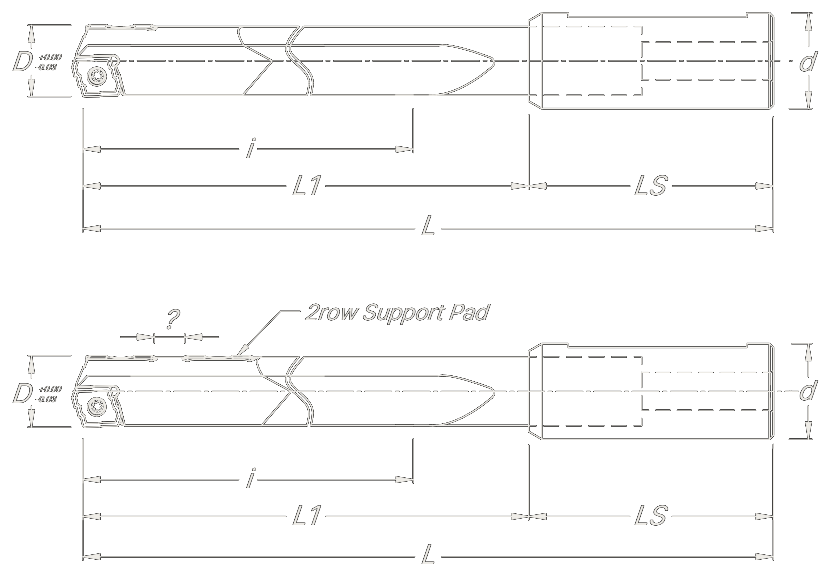

600 시리즈 인서트형 건드릴 도면 — 위 600.20, 아래 600.40(2열 서포트 패드). 치수 D · d · i · L1 · LS · L
위 600.20 기본형 · 아래 600.40 크로스홀형 (2열 서포트 패드) — 건드릴 카탈로그 도면

제작할 때 알려 주실 치수

  • D가공 지름 (공차 +0.00 / −0.03 mm)
  • L전체 길이
  • L1생크를 뺀 길이
  • i드릴 깊이
  • d · LS생크 지름 · 생크 길이
  • 타입600.20 기본형 · 600.40 크로스홀형

HOW TO USE

사용 방법.진입부터 관통까지.

구간마다 회전수와 이송을 조절하면 공구의 기울어짐과 손상을 막을 수 있습니다.

  1. 01

    기초 홀 가공

    가이드 패드 한쪽 면이 들어가는 깊이까지 기초 홀을 가공하는 것을 권장합니다.

  2. 02

    초기 진입 (기초 홀에서 10 mm)

    회전수는 가공 회전수의 60–70%, 이송은 30–40%로 낮춰 공구의 기울어짐과 진동을 줄입니다.

    절삭유는 공구가 피삭재에 닿기 직전에 켜고 끝까지 일정하게 유지합니다.

  3. 03

    중간 가공 (10–25 mm 구간)

    공구가 자리를 잡으면 회전수를 가공 회전수의 80–100%, 이송을 60–100%까지 점차 올립니다.

  4. 04

    관통 3 mm 전

    회전수는 50–60%, 이송은 10–20%로 줄여 드릴이 부드럽게 빠져나오게 합니다.

  5. 05

    600.40 · 두 번째 구멍 진입 (크로스홀)

    회전수를 60–70%, 이송을 30–40%로 낮춰 다시 진입합니다. 두 번째 가이드 패드가 공작물을 지지해 진동을 줄이고 구멍 정확도와 표면 품질을 높입니다.

GUNDRILL LINE-UP

다른 지름이 필요하다면.건드릴 라인업.

Ø10 이상은 인서트형 600 시리즈, 더 작은 지름이나 특수 형상은 브레이징 건드릴로 제작합니다.

건드릴 전체 보기

표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

소재, 가공 지름, 깊이, 사용 설비를 알려 주시면 알맞은 공구를 제안해 드립니다.
