STANDARD
기본형: 범용
범용 설계로 다양한 작업 환경에 맞고, 구조가 단순해 강도가 높으며 제조·교체 비용이 비교적 낮습니다. 탄소강·합금강·주철·비철 금속에 씁니다.

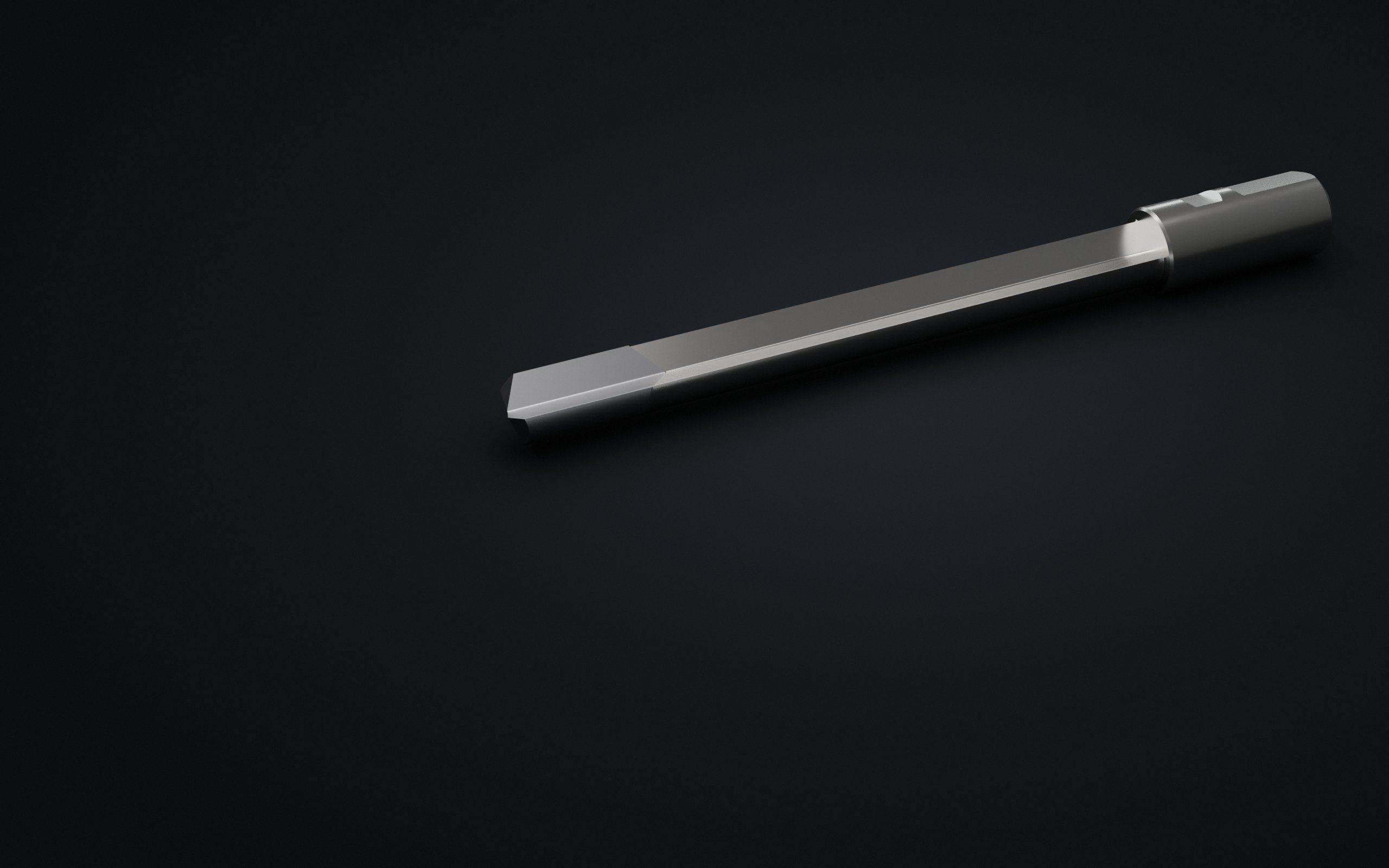

GUNDRILL · SINGLE LIP GUNDRILL
브레이징 건드릴지름·길이·형상을 주문대로.
브레이징 건드릴은 싱글 립 건드릴로, 지름·전체 길이·드릴 깊이·생크·코팅·칩 브레이커를 주문에 맞춰 제작합니다. 기본 제품은 Ø3.00–33.02 mm, 구멍 공차 IT9, 표면 조도 0.1–3.0 ㎛이며 스페셜 건드릴도 제작합니다.
- RANGE
- Ø3.00 – 33.02 mm
- TOLERANCE
- 구멍 공차 IT9
- SURFACE
- 표면 조도 0.1 – 3.0 ㎛
- TYPE
- 기본형 · SF형
- CUSTOM
- 스페셜 건드릴 제작
FEATURES
필요한 만큼, 정확하게.브레이징 건드릴의 강점.
건드릴 카탈로그에 실린 기본형과 SF형의 특징입니다.
SF TYPE
SF형: 난삭재 · 고속
칩 배출이 더 잘 되도록 설계해 고속 절삭에 효율적이며, 고경도 합금·스테인리스·티타늄·니켈 합금·내열 합금에 적합합니다.
CUSTOM
주문 제작
지름, 전체 길이, 드릴 깊이, 생크, 코팅, 칩 브레이커를 지정해 제작합니다.
INDUSTRIES
주요 산업
자동차, 항공우주, 의료 기기, 금형·공구, 석유·가스 산업에서 씁니다.
MADE TO ORDER

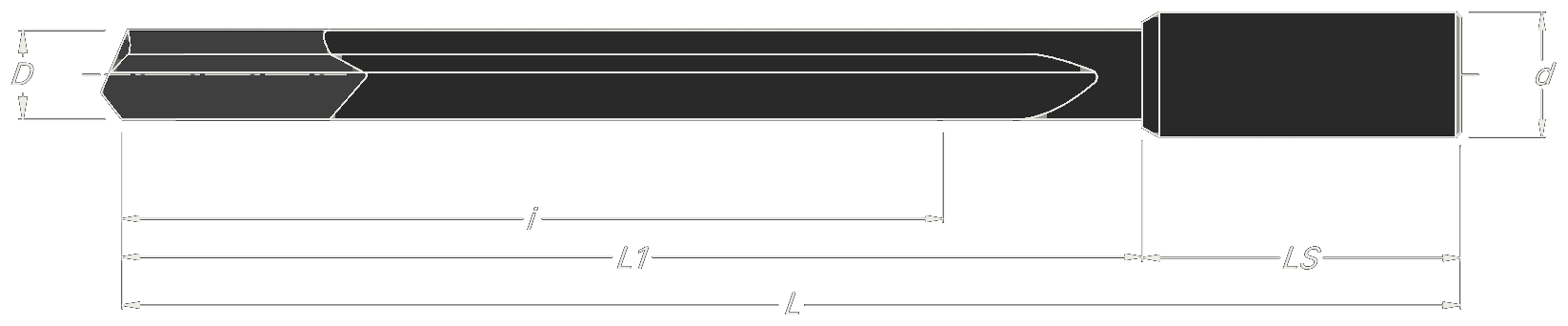

제작 제품.도면의 치수대로 만듭니다.
브레이징 건드릴은 주문마다 제작합니다. 도면의 치수와 지름별 제작 가능 길이를 확인하고, 코팅 · 피삭재 · 칩 브레이커 타입을 함께 알려 주세요.
| 직경mm | L 280 | L 500 | L 1250 | L 1650 | L 2150 |
|---|---|---|---|---|---|
| 3.00 | ○ | ○ | — | — | — |
| 3.01-5.59 | ○ | ○ | ○ | — | — |
| 6.00-33.02 | ○ | ○ | ○ | ○ | ○ |
제작 요청 예시
5.00직경 (mm)L1000.00전체 길이i950.00드릴 깊이19.05생크 (mm)TiN코팅-SF칩 브레이커
주문 시 코팅, 피삭재, 칩 브레이커 타입을 함께 알려 주세요.
GUNDRILL LINE-UP
다른 지름이 필요하다면.건드릴 라인업.
Ø10 이상은 인서트형 600 시리즈, 더 작은 지름이나 특수 형상은 브레이징 건드릴로 제작합니다.
- 600600.20 · 600.40 · Ø10.00 – 33.30
- 브레이징싱글 립 · Ø3.00 – 33.02
특수 형상의 건드릴이 필요하신가요?도면부터 보내 주세요.
지름, 전체 길이, 드릴 깊이, 피삭재, 사용 설비를 알려 주시면 제작 가능 여부와 사양을 제안해 드립니다.
