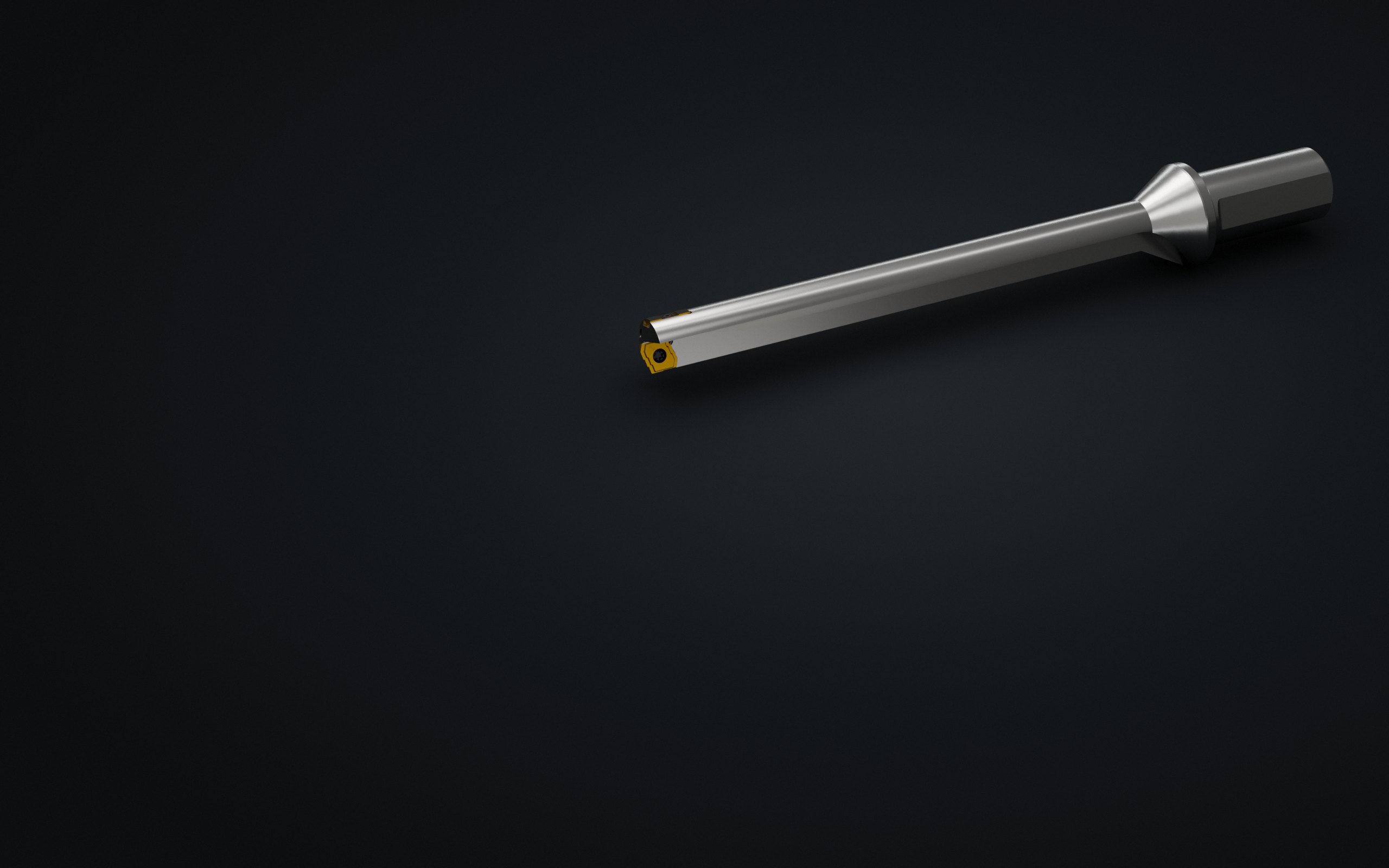

705 시리즈 인덱서블 드릴 (705 D23.00 × L320) — LXET 인서트와 LNXT 서포트 패드

INDEXABLE DRILL · 705 SERIES · ISD

705 인덱서블 드릴건드릴 인서트로, 조건에 맞춰 제작.

705 시리즈는 건드릴과 같은 LXET 인서트와 LNXT 서포트 패드를 쓰는 인덱서블 드릴로, 가공 조건에 맞춰 주문 제작합니다. 건드릴보다 빠른 절삭 속도로 생산성을 높이고, 강성이 높아 깊은 구멍에서도 안정적입니다. Ø11.80–70.00 mm, 가공 깊이 5–15D 범위에서 제작합니다.

제작 사양 보기 카탈로그 PDF
RANGE
Ø11.80 – 70.00 mm
DEPTH
5–10D · 10–15D
INSERT
LXET (날수 1 – 3)
PAD
LNXT 서포트 패드
ORDER
주문 제작품

FEATURES

건드릴 인서트로, 더 빠르게.705 시리즈의 강점.

건드릴 카탈로그에 실린 705 시리즈의 특징입니다.

SAME INSERT

건드릴과 같은 인서트

건드릴과 같은 인서트를 써서 부품 호환성이 좋습니다.

EASY CHANGE

간편한 인서트 관리

인서트 교체와 관리가 간편합니다.

SPEED

빠른 절삭 속도

건드릴보다 절삭 속도가 빨라 생산성이 오릅니다.

RIGIDITY

높은 강성

강성이 뛰어나 깊은 구멍 가공에서도 안정적입니다.

MADE TO ORDER

제작 사양지름 구간별 구성.

705 시리즈는 주문 제작품입니다. 지름 구간별 생크·날수·인서트 구성과 가공 깊이에 따른 길이 범위를 참고해 제작을 문의해 주세요. 값은 건드릴 카탈로그 원본 기준입니다.

가공 깊이

705 시리즈 제작 사양 (5–10D)
DmmD1 (생크)mmL1mmLmmLsmm날수인서트서포트 패드
11.80~13.992063.0~123.0128.0~188.0501LXET06T104-DRLNXT0418-R055
14.00~14.992073.0~143.0138.0~208.0501LXET080204-DRLNXT0418-R065
15.00~15.992078.0~153.0143.0~218.0501LXET080204-DRLNXT0618-R070
16.00~17.992583.0~163.0153.0~233.0551LXET09T204-DRLNXT0618-R075
18.00~19.992593.0~183.0163.0~253.0551LXET100305-DRLNXT0618-R085
20.00~21.9925103.0~203.0173.0~273.0551LXET110305-DRLNXT0618-R095
22.00~24.9932115.0~225.0195.0~305.0601LXET13T305-DRLNXT0618-R105
25.00~28.6932130.0~255.0210.0~335.0601LXET140405-DRLNXT0618-R120
28.70~30.9932148.0~292.0228.0~372.0601LXET150405-DRLNXT0618-R130
31.00~33.2932160.0~315.0240.0~380.0601LXET160505-DRLNXT0720-R140
33.00~37.9940170.0~335.0265.0~430.0702LXET13T305-DRLNXT0720-R140
38.00~42.9940195.0~385.0290.0~480.0702LXET140405-DRLNXT0825-SUP
43.00~47.1440220.0~435.0315.0~530.0702LXET150405-DRLNXT0825-SUP
47.15~52.4940240.0~476.0335.0~571.0702LXET160505-DRLNXT1030-SUP
52.50~59.9940267.0~530.0362.0~625.0703LXET13T305-DRLNXT1030-SUP
60.00~70.0040305.0~605.0400.0~700.0703LXET140405-DRLNXT1235-SUP
  • L1 · L 은 가공 깊이(D 배수)에 따른 범위이며, 정확한 길이는 제작 문의 때 정합니다.
  • 표에 없는 지름이나 길이도 도면과 함께 문의해 주세요.

REQUEST

제작 문의.이것만 알려 주세요.

아래 내용을 알려 주시면 사양을 정리해 견적을 드립니다. 버튼을 누르면 문의 양식에 항목이 미리 채워집니다.

제작 문의 때 알려 주실 내용

  • 가공 지름mm (Ø11.80–70.00)
  • 가공 깊이mm 또는 D 배수 (5–15D)
  • 전체 길이설비에 맞는 길이
  • 생크지름 · 형태
  • 피삭재예: SCM440, SUS304
  • 사용 설비선반 · 머시닝센터 · 전용기
  • 수량

INSERTS & GRADES

인서트와 재종.건드릴과 같은 LXET · LNXT.

건드릴 600 시리즈와 같은 인서트·패드·재종을 씁니다.

인서트 규격 (LXET)
인서트ImmWmmSmm
LXET050104-DR7.76.051.5
LXET06T104-DR9.57.32.0
LXET080204-DR11.08.62.3
LXET09T204-DR12.08.62.8
LXET100305-DR13.510.63.0
LXET110305-DR15.011.73.3
LXET13T305-DR15.513.23.75
LXET140405-DR15.514.74.0
LXET150405-DR16.516.24.5
LXET160505-DR16.517.45.0
서포트 패드 규격 (LNXT)
서포트 패드ImmWmmSmm
LNXT0418-R04518.04.02.2
LNXT0418-R05518.04.02.2
LNXT0418-R06518.04.02.2
LNXT0618-R07018.06.03.0
LNXT0618-R07518.06.03.0
LNXT0618-R08518.06.03.0
LNXT0618-R09518.06.03.0
LNXT0618-R10518.06.03.0
LNXT0618-R12018.06.03.0
LNXT0618-R13018.06.03.0
LNXT0720-R14020.07.03.5
인서트 재종 추천
피삭재1순위 재종2순위 재종
강 (P)HM3SM3
스테인리스 (M)SM3IM3
주철 (K)HM3SM3
비철 (N)SM3IM3
난삭재 · 내열합금 (S)IM3SM3
서포트 패드 재종 추천
피삭재1순위 재종2순위 재종
강 (P)PM3IM3
스테인리스 (M)IM3PM3
주철 (K)PM3IM3
비철 (N)IM3PM3
난삭재 · 내열합금 (S)IM3PM3

INDEXABLE DRILL LINE-UP

다른 지름이 필요하다면.인덱서블 드릴 라인업.

705는 건드릴과 같은 LXET 인서트, 805는 800 시리즈와 같은 LPMT·LPET 인서트를 씁니다.

인덱서블 드릴 전체 보기

가공 조건을 알려 주시면 제작합니다.도면부터 보내 주세요.

지름, 깊이, 전체 길이, 생크, 피삭재, 사용 설비를 알려 주시면 사양을 제안해 드립니다.
