HIGH SPEED
안정적인 고속 가공
절삭 부하가 적어 안정적인 고속 가공이 가능합니다.
INDEXABLE DRILL · 805.20 · 805.40

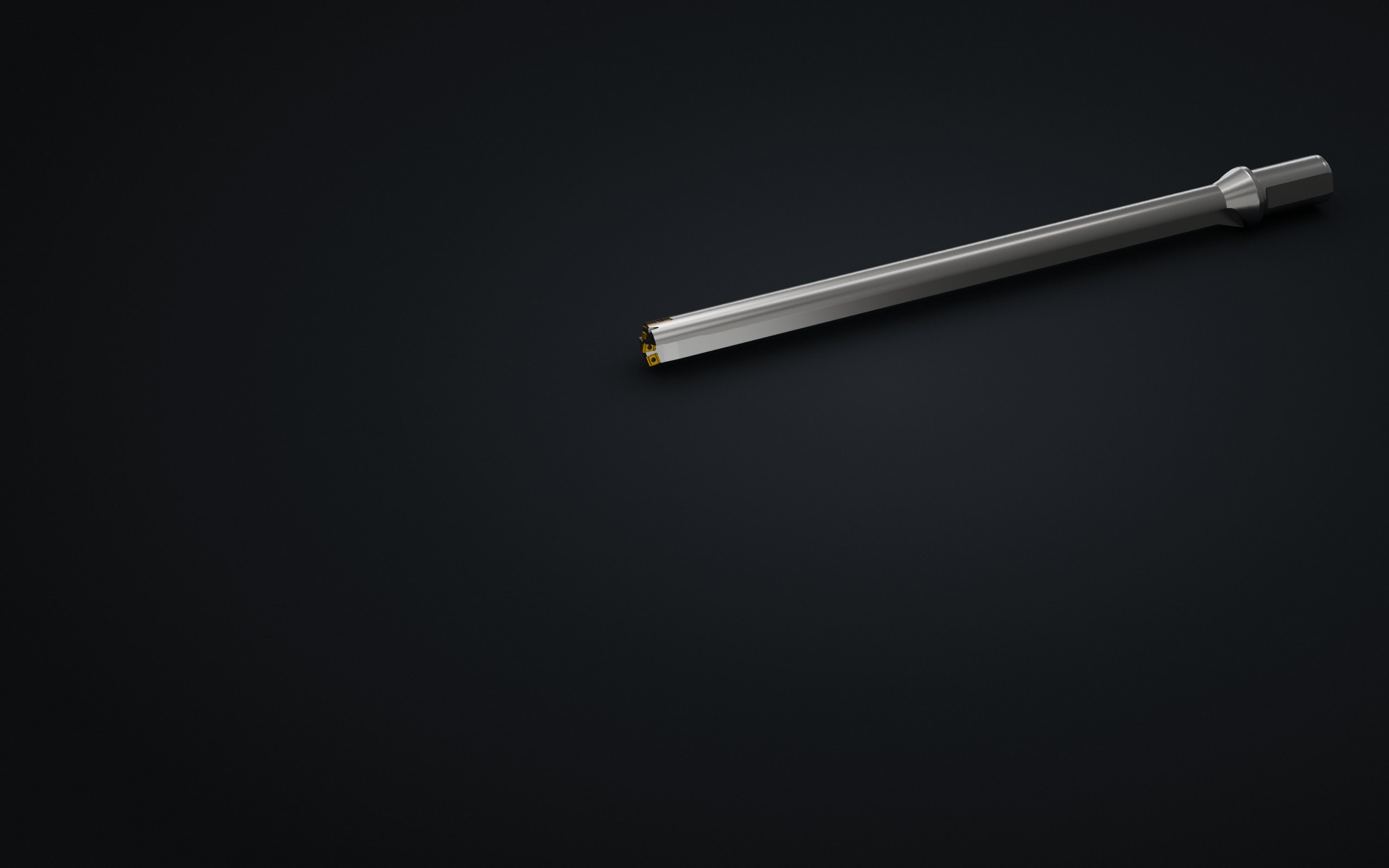

805 인덱서블 드릴20×D 깊은 구멍, 조건에 맞춰 제작.
FEATURES
깊게, 빠르게, 곧게.805 시리즈의 강점.
건드릴 카탈로그에 실린 805 시리즈의 특징입니다.
CHIP FLOW
탁월한 칩 배출
세분화한 인서트 구조와 최적화한 칩 포켓으로 칩이 잘 빠집니다.
STRAIGHTNESS
정밀도와 직진도
강성이 뛰어나 깊은 구멍에서도 정밀도와 직진도가 우수합니다.
SURFACE
우수한 표면
가이드 패드가 진동과 기울어짐을 줄여 가공면이 좋습니다.
MADE TO ORDER
제작 사양지름에 따라 인서트가 정해집니다.
805 시리즈는 주문 제작품입니다. 인서트 자리마다 쓰는 지름 구간이 다르며, 아래 표로 지름별 구성을 확인할 수 있습니다. 값은 건드릴 카탈로그 원본 기준입니다.
| 센터 구간mm | 센터 | 내인 구간mm | 내인 | 외인 구간mm | 외인 | 패드 구간mm | 서포트 패드 |
|---|---|---|---|---|---|---|---|
| 25.00~28.70 | LPMT050308C-G-L | 25.00~31.00 | LPMT050308I-G-L | 25.00~31.00 | LPET060308P-G-L | 25.00~31.00 | LNXT0618-SUP |
| 28.71~33.99 | LPMT06T308C-G-L | 31.01~34.99 | LPMT06T308I-G-L | 31.01~38.99 | LPET08T308P-G-L | 31.01~39.60 | LNXT0720-SUP |
| 34.00~43.00 | LPMT08T308C-G-L | 35.00~54.99 | LPMT08T308I-G-L | 39.00~49.99 | LPET09T308P-G-L | 39.61~47.00 | LNXT0825-SUP |
| 43.01~47.00 | LPMT10T308C-G-L | 55.00~65.00 | LPMT12T308I-G-L | 50.00~65.00 | LPET11T308P-G-L | 47.01~54.99 | LNXT1030-SUP |
| 47.01~49.99 | LPMT12T308C-G-L | — | — | — | — | 55.00~65.00 | LNXT1235-SUP |
| 50.00~57.99 | LPMT10T308C-G-L | — | — | — | — | — | — |
| 58.00~65.00 | LPMT12T308C-G-L | — | — | — | — | — | — |
REQUEST
제작 요청 방법.여섯 칸으로 지정합니다.
타입, 지름, 전체 길이, 드릴 깊이, 드라이버 치수를 알려 주시면 제작합니다.
제작 요청 예시
805.20타입D30.00직경L600.00전체 길이i400.00드릴 깊이d32.00드라이버 직경SH70.00드라이버 길이
제작 문의 때 알려 주실 내용
- 가공 지름mm (Ø25.00–65.00)
- 드릴 깊이mm (최대 20×D)
- 전체 길이
- 타입일반 · 크로스홀
- 드라이버직경 · 길이
- 피삭재예: SCM440, SUS304
- 사용 설비
- 수량
| 지름 초과mm | 지름 이하mm | 위 공차mm | 아래 공차mm |
|---|---|---|---|
| 25.00 | 30.00 | +0.000 | -0.084 |
| 30.00 | 50.00 | +0.000 | -0.100 |
| 50.00 | 65.00 | +0.000 | -0.120 |
HOW TO USE
사용 방법.기초 홀부터.
기초 홀을 먼저 만들고 천천히 진입합니다.
- 01
기초 홀 가공
기초 홀은 H8 공차로, 가이드 패드가 들어가는 길이까지 만드는 것이 좋습니다.
- 02
진입
805 드릴이 기초 홀에 들어가면 천천히 회전하면서 삽입하고 절삭유를 켭니다.
- 03
가공
설정한 절삭 조건으로 가공을 시작합니다.
INSERTS & GRADES
인서트와 재종.800 시리즈와 같은 인서트.
표대로 BTA 800 시리즈(DHD)와 같은 LPMT · LPET 인서트와 LNXT 패드를 씁니다.
| 인서트 | Imm | Wmm | Smm | Rmm |
|---|---|---|---|---|
| LPMT050308C-G,L | 9.87 | 5.56 | 3.18 | 0.8 |
| LPMT06T308C-G,L | 9.87 | 6.35 | 3.97 | 0.8 |
| LPMT08T308C-G,L | 9.87 | 7.94 | 3.97 | 0.8 |
| LPMT10T308C-G,L | 9.87 | 9.53 | 3.97 | 0.8 |
| LPMT12T308C-G,L | 9.87 | 12.7 | 3.97 | 0.8 |
| 인서트 | Imm | Wmm | Smm | Rmm |
|---|---|---|---|---|
| LPMT050308I-G,L | 9.87 | 5.56 | 3.18 | 0.8 |
| LPMT06T308I-G,L | 9.87 | 6.35 | 3.97 | 0.8 |
| LPMT08T308I-G,L | 9.87 | 7.94 | 3.97 | 0.8 |
| LPMT12T308I-G,L | 9.87 | 12.7 | 3.97 | 0.8 |
| 인서트 | Imm | Wmm | Smm | Rmm |
|---|---|---|---|---|
| LPET060308P-G,L | 8.0 | 6.42 | 3.18 | 0.8 |
| LPET08T308P-G,L | 9.0 | 8.62 | 3.97 | 0.8 |
| LPET09T308P-G,L | 9.0 | 9.63 | 3.97 | 0.8 |
| LPET11T308P-G,L | 9.0 | 12.7 | 3.97 | 0.8 |
| 서포트 패드 | Imm | Wmm | Smm |
|---|---|---|---|
| LNXT0618-SUP | 18 | 6 | 3.0 |
| LNXT0720-SUP | 20 | 7 | 3.5 |
| LNXT0825-SUP | 25 | 8 | 4.5 |
| LNXT1030-SUP | 30 | 10 | 4.5 |
| LNXT1235-SUP | 35 | 12 | 5.5 |
| 피삭재 | 1순위 재종 | 2순위 재종 |
|---|---|---|
| 강 (P) | HM3 | SM3 |
| 스테인리스 (M) | SM3 | IM3 |
| 주철 (K) | HM3 | SM3 |
| 비철 (N) | SM3 | IM3 |
| 난삭재 · 내열합금 (S) | IM3 | SM3 |
| 피삭재 | 1순위 재종 | 2순위 재종 |
|---|---|---|
| 강 (P) | PM3 | IM3 |
| 스테인리스 (M) | IM3 | PM3 |
| 주철 (K) | PM3 | IM3 |
| 비철 (N) | IM3 | PM3 |
| 난삭재 · 내열합금 (S) | IM3 | PM3 |
INDEXABLE DRILL LINE-UP
다른 지름이 필요하다면.인덱서블 드릴 라인업.
705는 건드릴과 같은 LXET 인서트, 805는 800 시리즈와 같은 LPMT·LPET 인서트를 씁니다.
- 705ISD · 5–15D · Ø11.80 – 70.00
- 80520×D · Ø25.00 – 65.00
가공 조건을 알려 주시면 제작합니다.도면부터 보내 주세요.
지름, 드릴 깊이, 전체 길이, 타입, 드라이버, 피삭재를 알려 주시면 사양을 제안해 드립니다.
