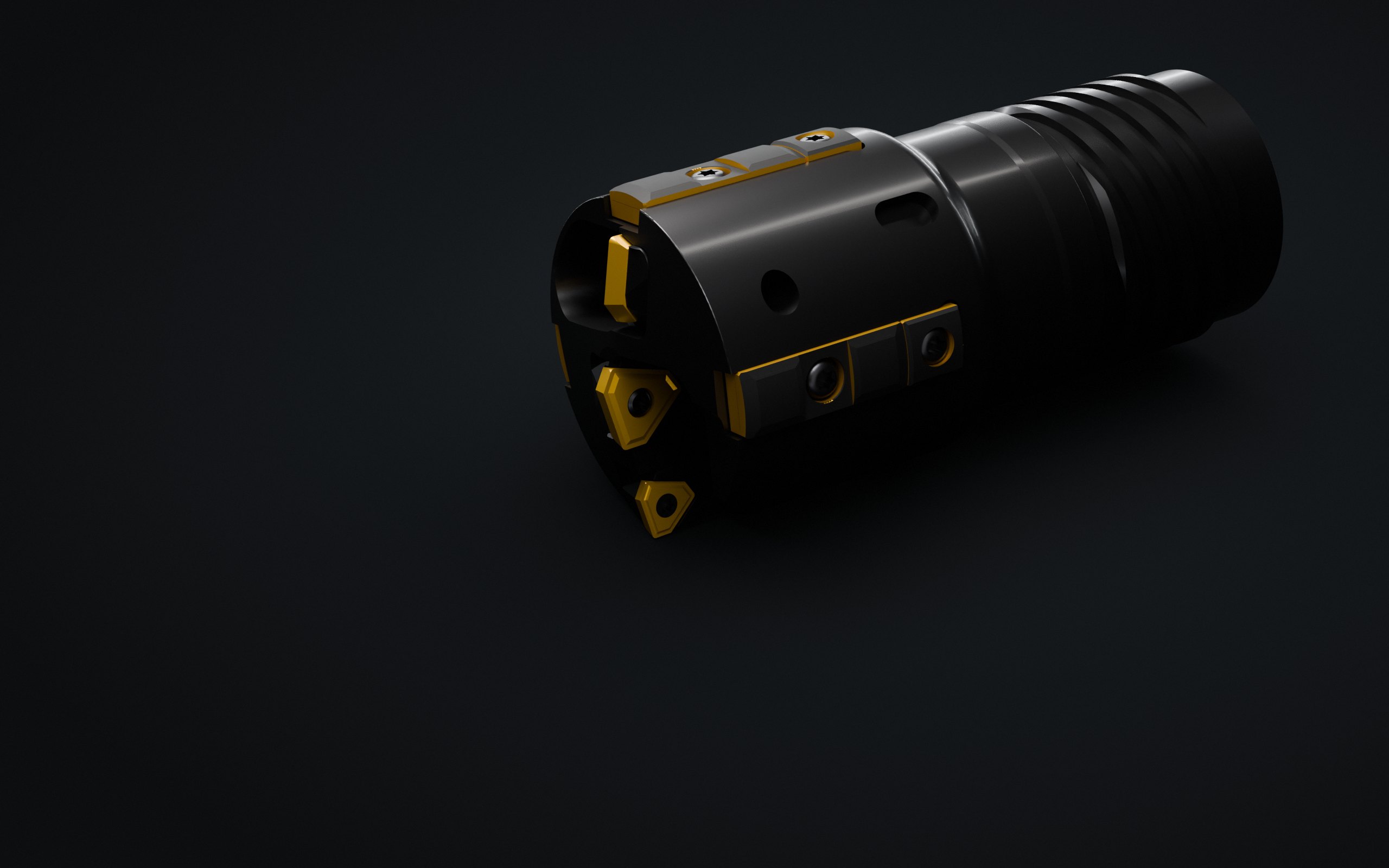

500 시리즈 IHD BTA 드릴 헤드 (IHD-16D73.00~77.99) — 카트리지와 가이드 패드

BTA DRILLING · 500 SERIES

IHD 드릴 헤드카트리지로 지름을 조절합니다.

500 시리즈 IHD는 카트리지를 바꿔 지름 범위를 조절하는 BTA 헤드입니다. 규격표는 Ø46.50–255.99 mm이며, 범위 확장 카트리지(F+1~F+5)와 패드(S+1~S+5)로 지름을 넓히고, 안전 패드와 서브 가이드 패드가 헤드를 보호합니다.

지름으로 찾기 카탈로그 PDF
RANGE
Ø46.50 – 255.99 mm
ADJUST
카트리지 F+1~F+5 · 패드 S+1~S+5
INSERT
TPGX (G / L)
PADS
서포트 · 서브 가이드 · 안전 패드
TYPE
카트리지 타입

FEATURES

지름을 바꿔 가며, 오래.500 시리즈의 강점.

2026 BTA 솔루션 카탈로그에 실린 500 시리즈의 특징입니다.

PRECISION

정밀한 가공 품질

BTA 드릴링에서도 높은 치수 정밀도를 냅니다.

CHIP FLOW

효율적인 칩 제거

깊은 구멍에서도 칩이 원활하게 배출됩니다.

DURABILITY

강한 내구성

마모 저항성이 높아 수명이 길고 교체 빈도가 줄어듭니다.

PRODUCTIVITY

높은 생산성

고속 가공으로 가공 속도와 생산성을 높입니다.

SPECIFICATIONS

규격표지름으로 헤드를 찾습니다.

주문 코드에 지름 구간이 들어 있습니다. 값은 2026 BTA 솔루션 카탈로그 원본 기준입니다.

지름을 넣고 찾기를 누르면 맞는 규격이 여기에 나오고, 아래 표에서도 해당 줄이 표시됩니다.

500 시리즈 IHD (수량 = ×n)
주문 코드튜브 외경mmdmmLmm센터 카트리지내인 카트리지외인 카트리지서포트 패드서브 가이드 패드
IHD-11D46.50~47.9943.039.095CENC04-KCENC04-KPERC04-KGC08 ×3SC08 ×3
IHD-12D48.00~51.7047.043.095CENC04-KCENC04-KPERC04-KGC10 ×3SC08 ×3
IHD-13D51.71~51.9951.047.0100CENC04-KCENC04-KPERC04-KGC10 ×3CSC08 ×3
IHD-13D52.00~54.9951.047.0100CENC04-KCENC04-KPERC32-KGC10 ×3CSC08 ×3
IHD-13D55.00~56.2051.047.0100CENC32-KCENC04-KPERC32-KGC10 ×3CSC08 ×3
IHD-13E56.21~57.9957.051.0110CENC32-KCENC04-KPERC32-KGC10 ×3SC08 ×3
IHD-13E58.00~59.9957.051.0110CENC32-KCENC32-KPERC32-KGC10 ×3SC08 ×3
IHD-13E60.00~63.9957.051.0110CENC32-KCENC32-KPERC32-KGC14 ×3SC08 ×3
IHD-13E64.00~65.0057.051.0110CENC32-KCENC32-KPERC24-KGC14 ×3SC10 ×3
IHD-14D65.00~66.9956.052.0150CENC32-KCENC32-KPERC43-KGC14 ×3SC10 ×3
IHD-15D67.00~67.9962.058.0150CENC32-KCENC32-KPERC43-KGC14 ×3SC10 ×3
IHD-15D68.00~72.9962.058.0150CENC43-KCENC43-KPERC32-KGC14 ×3SC10 ×3
IHD-16D73.00~77.9968.063.0150CENC43-KCENC43-KPERC32-KGC14 ×3SC10 ×3
IHD-16D78.00~79.9968.063.0150CENC43-KCENC43-KPERC43-KGC14 ×3SC10 ×3
IHD-17D80.00~84.9975.070.0180CENC43-KCENC43-KPERC43-KGC14 ×3SC10 ×3
IHD-17D85.00~86.9975.070.0180CENC43-KCENC43-KPERC63-KGC14 ×3SC10 ×3
IHD-18D87.00~91.9982.077.0180CENC43-KCENC43-KPERC63-KGC14 ×3SC10 ×3
IHD-18D92.00~98.9982.077.0180CENC63-KCENC63-KPERC43-KGC18 ×3SC10 ×3
IHD-18D99.00~99.9982.077.0180CENC63-KCENC63-KPERC63-KGC18 ×3SC14 ×3
IHD-19D100.00~106.9994.089.0180CENC63-KCENC63-KPERC63-KGC18 ×3SC14 ×3
IHD-19D107.00~111.9994.089.0180CENC43-KCENC32-KPERC43-KGC18 ×5SC14 ×3
IHD-20D112.00~117.99106.0101.0205CENC43-KCENC32-KPERC43-KGC18 ×5SC14 ×3
IHD-20D118.00~123.99106.0101.0205CENC43-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-21D124.00~135.99118.0113.0205CENC43-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-22D136.00~147.99130.0125.0205CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-23D148.00~150.99142.0137.0225CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-23D151.00~156.99142.0137.0225CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-23D157.00~159.99142.0137.0225CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-24D160.00~162.99154.0149.0225CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-24D163.00~168.99154.0149.0225CENC63-KCENC63-KPERC63-KGC18 ×5SC14 ×3
IHD-24D169.00~171.99154.0149.0225CENC43-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-25D172.00~183.99166.0161.0230CENC43-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-26D184.00~188.99178.0173.0250CENC43-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-26D189.00~195.99178.0173.0250CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-27D196.00~207.99190.0185.0250CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-28D208.00~208.99202.0197.0250CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-28D209.00~214.99202.0197.0250CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-28D215.00~219.99202.0197.0250CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-29D220.00~226.99214.0208.0270CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
IHD-29D227.00~231.99214.0208.0270CENC63-KCENC63-KPERC63-KGC18 ×5SC14 ×3
IHD-30D232.00~232.99226.0220.0270CENC63-KCENC63-KPERC63-KGC18 ×5SC14 ×3
IHD-30D233.00~243.99226.0220.0294CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-31D244.00~247.99238.0232.0294CENC63-KCENC43-KPERC43-KGC18 ×5SC14 ×3
IHD-31D248.00~255.99238.0232.0294CENC63-KCENC43-KPERC63-KGC18 ×5SC14 ×3
  • 본 카탈로그에 없는 제품이나 튜브 타입도 맞춤형으로 제공합니다.

CARTRIDGES

카트리지와 범위 확장.F+1 ~ F+5.

외경 카트리지를 범위 확장 카트리지로 바꾸면 같은 헤드로 더 큰 지름을 가공합니다.

내측 · 센터 카트리지
카트리지인서트Fmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CENC04-KTPGX140308R-G-L11.50FTKA02555FTGA03508Torx-T8Torx-T15
CENC32-KTPGX170408R-G-L14.50FTGA03508FTGA0513-PTorx-T15Torx-T20
CENC43-KTPGX240512R-G-L19.50FTKA0410TSB615560Torx-T15Torx-T25
CENC63-KTPGX280716R-G-L23.50FTGA0513-PTSB615560Torx-T20Torx-T25
외경 카트리지
카트리지인서트Fmm인서트 스크류카트리지 스크류인서트 스크류 드라이버조정 스크류
PERC04-KTPGX140308R-G-L11.50FTKA02555D-M3.5*10 (L2.5mm)Torx-T8M4*8 (L2mm)
PERC32-KTPGX170408R-G-L14.50FTGA03508D-M5*15 (L3mm)Torx-T9M5*10 (L2.5mm)
PERC43-KTPGX240512R-G-L19.50FTKA0410D-M6*20 (L4mm)Torx-T15M6*15 (L3mm)
PERC63-KTPGX280716R-G-L23.50FTGA0513-PD-M6*20 (L4mm)Torx-T20M6*15 (L3mm)
범위 확장 카트리지
F+1 mmF+2 mmF+3 mmF+4 mmF+5 mm
PERC04-K+1PERC04-K+2PERC04-K+3——
PERC32-K+1PERC32-K+2PERC32-K+3PERC32-K+4—
PERC43-K+1PERC43-K+2PERC43-K+3PERC43-K+4PERC43-K+5
PERC63-K+1PERC63-K+2PERC63-K+3PERC63-K+4PERC63-K+5

INSERTS & PADS

인서트와 패드.TPGX 인서트 · 패드 3종.

서포트 패드는 범위 확장 패드(S+1~S+5)로 지름에 맞추고, 안전 패드와 서브 가이드 패드가 헤드를 지킵니다.

인서트 (TPGX)
인서트ImmWmmSmmRmm
TPGX140308R-G-L8.4310.263.520.8
TPGX170408R-G-L10.3012.374.000.8
TPGX240512R-G-L14.2017.295.501.2
TPGX280716R-G-L17.0020.467.571.6
인서트 재종 추천
피삭재1순위 재종2순위 재종
강 (P)HM3SM3
스테인리스 (M)SM3IM3
주철 (K)HM3SM3
비철 (N)SM3IM3
난삭재 · 내열합금 (S)IM3SM3
서포트 패드
서포트 패드ImmWmmSmmRmm스크류드라이버
GCC082584.517.5CSTB3STorx-T9
GCC1035106.020.0CSTB4STorx-T15
GCC1440147.525.0CSTA5STorx-T15
GCC1840189.030.0LS1206STorx-T
범위 확장 패드
S+1 mmS+2 mmS+3 mmS+4 mmS+5 mm
GCC08+1GCC08+2GCC08+3——
GCC10+1GCC10+2GCC10+3GCC10+4—
GCC14+1GCC14+2GCC14+3GCC14+4GCC14+5
GCC18+1GCC18+2GCC18+3GCC18+4GCC18+5
안전 패드 (PC) · 서브 가이드 패드 (SC)
패드ImmWmmSmmRmm패드 스크류드라이버
PC08884.517.5FTKA0307Torx-T8
PC1010106.020.0FTKA0410Torx-T15
PC1414147.525.0FTGA0510-PTorx-T20
PC1818189.030.0TSB612560Torx-T25
SC081084.517.5FTKA0307Torx-T8
SC1010105.029.0FTKA0307Torx-T8
SC1420147.045.0FTGA0510-PTorx-T20

BTA DRILLING LINE-UP

다른 지름이 필요하다면.BTA 드릴링 라인업.

Ø25보다 작으면 GHD, Ø65보다 크면 LHD·THD가 이어받습니다. 카트리지로 지름을 조절하는 500 시리즈도 있습니다.

BTA 드릴링 전체 보기

표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

소재, 가공 지름, 깊이, 사용 설비를 알려 주시면 알맞은 공구를 제안해 드립니다.

031-430-7094
