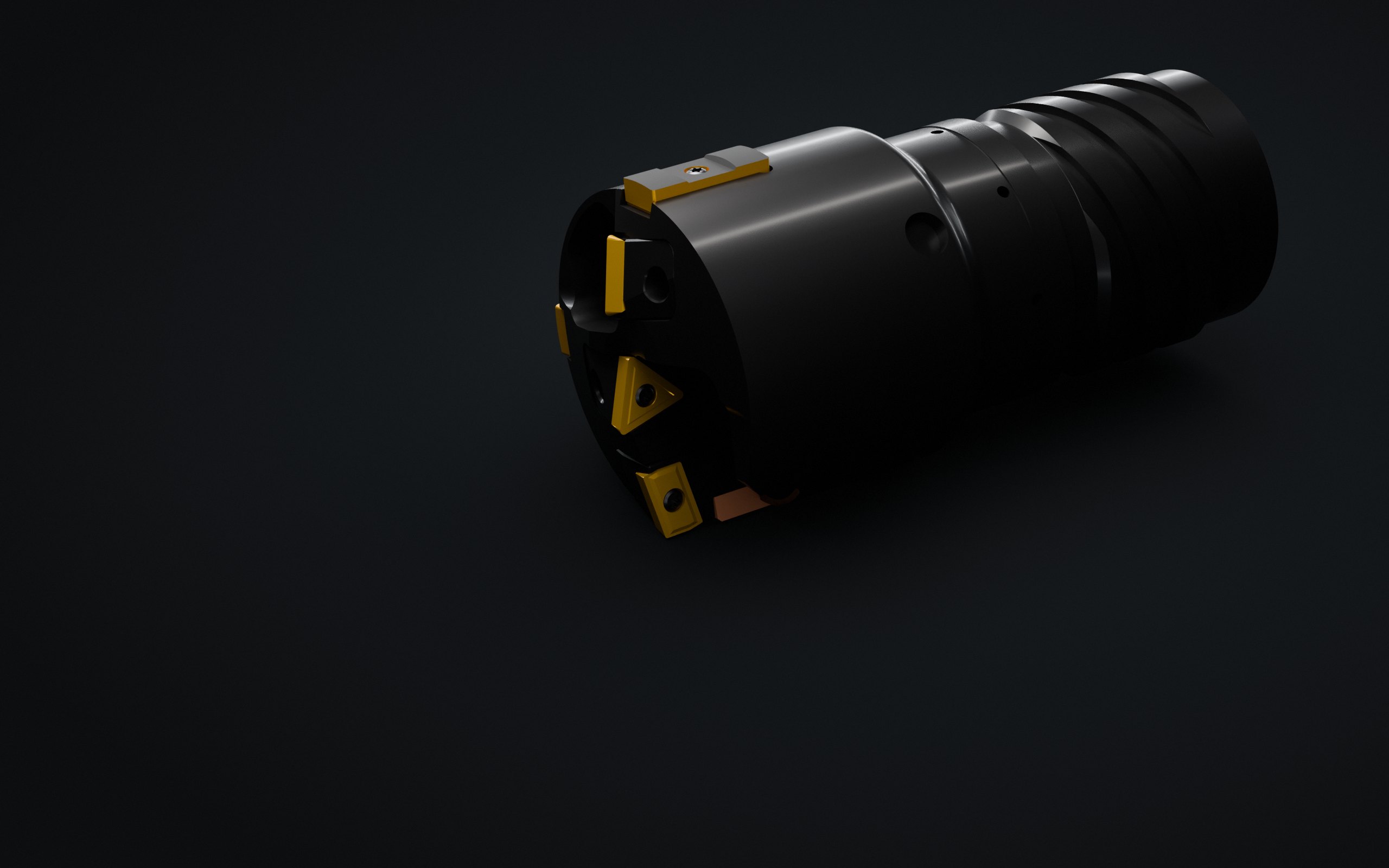

T-MAX 424.10 시리즈 THD BTA 드릴 헤드 (THD-18D95.00) — 카트리지·인서트와 패드

BTA DRILLING · T-MAX 424.10 SERIES

THD 드릴 헤드Ø63.50 mm부터, 더 큰 지름은 제작으로.

T-MAX 424.10 시리즈 THD는 카트리지 타입 BTA 헤드입니다. 표준 규격은 Ø63.50–139.99 mm이고, Ø140.00–183.90 mm는 주문 제작하며, 카탈로그 기준 최대 Ø500 mm까지 제작할 수 있습니다.

지름으로 찾기 카탈로그 PDF
RANGE
Ø63.50 – 183.90 mm
MAX
Ø500 mm까지 제작
SYSTEM
STS · EJECTOR
TYPE
카트리지 타입
INSERTS
TPMT (센터·내인) · LPMT (외인)

FEATURES

크고 깊어도 곧게.T-MAX 424.10 시리즈의 강점.

2026 BTA 솔루션 카탈로그에 실린 T-MAX 424.10 시리즈의 특징입니다.

STRAIGHTNESS

직진도와 표면 조도

뛰어난 직진도와 표면 조도를 냅니다.

CARTRIDGE

카트리지 타입

카트리지 구조로 헤드 경쟁력을 높였습니다.

CHIP FLOW

원활한 칩 배출

깊은 구멍에서도 칩이 원활하게 빠져나갑니다.

EASY CHANGE

단순한 인서트 교환

인서트 교환이 단순해 작업이 빠릅니다.

SPECIFICATIONS

규격표지름으로 헤드를 찾습니다.

주문 코드에 지름 구간이 들어 있습니다. 값은 2026 BTA 솔루션 카탈로그 원본 기준입니다.

지름을 넣고 찾기를 누르면 맞는 규격이 여기에 나오고, 아래 표에서도 해당 줄이 표시됩니다.

T-MAX 424.10 시리즈 THD (수량 = ×n)
주문 코드튜브 외경mmdmmLmm센터 카트리지내인 카트리지외인 카트리지서포트 패드
THD-13D63.50~64.9951.047.0115CTP16-K-L ×1CTP16-K-R ×1CLP13-K ×1430.32-12D65.0 ×2
LNXT35D065-SUP ×2
THD-13E63.50~65.0057.051.0115CTP16-K-L ×1CTP16-K-R ×1CLP13-K ×1430.32-12D65.0 ×2
LNXT35D065-SUP ×2
THD-14D63.50~65.0056.052.0150CTP16-K-L ×1CTP16-K-R ×1CLP13-K ×1430.32-12D65.0 ×2
LNXT35D065-SUP ×2
THD-15D65.01~74.9962.058.0150CTP16-K-L ×1CTP16-K-R ×1CLP13-K ×1430.32-12D65.0 ×2
LNXT35D065-SUP ×2
430.32-12D70.0 ×2
THD-16D75.00~79.9968.063.0160CTP16-K-L ×1CTP16-K-R ×1CLP18-K ×1430.32-12D75.0 ×2
LNXT35D075-SUP ×2
THD-17D80.00~84.9975.070.0190CTP16-K-L ×1CTP16-K-R ×1CLP18-K ×1430.32-12D80.0 ×2
LNXT35D085-SUP ×2
THD-17D85.00~88.8975.070.0190CTP16-K-L ×1CTP22-K-R ×1CLP18-K ×1LNXT35D085-SUP ×2
430.32-12D85.0 ×2
THD-18D88.90~94.9982.077.0190CTP16-K-L ×1CTP22-K-R ×1CLP18-K ×1430.32-12D85.0 ×2
LNXT35D085-SUP ×2
THD-18D95.00~99.9982.077.0190CTP22-K-L ×1CTP22-K-R ×1CLP18-K ×1430.32-12D90.0 ×2
430.32-12D95.0 ×2
THD-19D100.00~107.9494.089.0195CTP22-K-L ×1CTP22-K-R ×1CLP18-K ×1430.32-16D100.0 ×2
LNXT50D100-SUP ×2
430.32-16D105.0 ×2
THD-19D107.95~114.2994.089.0195CTP16-K-L ×1CTP16-K-R ×3CLP13-K ×1LNXT50D110-SUP ×2
430.32-16D110.0 ×2
THD-20D114.30~120.64106.0101.0220CTP16-K-L ×1CTP16-K-R ×3CLP13-K ×1430.32-16D110.0 ×2
CLP13-K ×1LNXT50D110-SUP ×2
CLP18-K ×1430.32-16D115.0 ×2
THD-20D120.65~124.99106.0101.0220CTP16-K-L ×1CTP16-K-R ×3CLP18-K ×1430.32-16D115.0 ×2
430.32-16D120.0 ×2
LNXT50D120-SUP ×2
THD-21D125.00~139.99118.0113.0220CTP16-K-L ×1CTP16-K-R ×3CLP18-K ×1430.32-16D125.0 ×2
LNXT50D120-SUP ×2
430.32-16D130.0 ×2
LNXT50D130-SUP ×2
THD-22D140.00~147.99주문 제작
THD-23D148.00~159.99 / THD-24D160.00~171.99주문 제작
THD-25D172.00~183.90주문 제작
  • 본 카탈로그에 없는 제품이나 튜브 타입도 맞춤형으로 제공합니다.

CARTRIDGES

카트리지 구성.센터 · 내인 · 외인 카트리지.

인서트는 카트리지에, 카트리지는 헤드에 스크류로 고정됩니다.

센터 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CTP16-K-LTPMT16T312R-K22.K2315.5015.505513 020-24-M35513 020-26-M5TORX PLUS-T9TORX PLUS-T20
CTP22-K-LTPMT220612R-K22.K2320.8020.805513 020-25-M45513 020-26-M5TORX PLUS-T15TORX PLUS-T20
내인 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CTP16-K-RTPMT16T312R-K22.K2315.5015.505513 020-24-M35513 020-26-M5TORX PLUS-T9TORX PLUS-T20
CTP22-K-RTPMT220612R-K22.K2320.8020.805513 020-25-M45513 020-26-M5TORX PLUS-T15TORX PLUS-T20
외인 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류패드 스크류인서트 스크류 드라이버
CLP13-KLPMT13T308-K22.K2315.6045.805513 020-24-M3430.21-825-M6154.3-835-M3.0TORX PLUS-T9
CLP18-KLPMT180608-K22.K2321.0050.805513 020-25-M4430.21-825-M6154.3-835-M3.0TORX PLUS-T15
서포트 패드 스크류
직경 범위mm서포트 패드 스크류드라이버
65.00-99.995513 020-01-M3.5TORX PLUS-T15
100.00-183.905513 020-26-M5.0TORX PLUS-T20
카트리지 심
카트리지두께mm상품 코드
CLP13-K0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)424-130420
CLP18-K0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)424-180420
서포트 패드 심
서포트 패드두께mm상품 코드
LNXT35DXXX-SUP0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)0350420
LNXT50DXXX-SUP0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)0500420

INSERTS & PADS

인서트와 패드.TPMT · LPMT 인서트.

센터·내인은 TPMT, 외인은 LPMT 인서트를 씁니다. K22·K23은 칩 브레이커 형상입니다.

센터 · 내인 인서트 (TPMT)
인서트ImmWmmSmmRmm
TPMT16T312R-K229.5216.53.971.2
TPMT16T312R-K239.5216.53.971.2
TPMT220612R-K2212.722.06.351.2
TPMT220612R-K2312.722.06.351.2
외인 인서트 (LPMT)
인서트ImmWmmSmmRmm
LPMT 13T308-K2210.014.33.960.8
LPMT 13T308-K2310.014.33.960.8
LPMT 180608-K2211.519.46.350.8
LPMT 180608-K2311.519.46.350.8
서포트 패드 (LNXT35 · 50)
서포트 패드ImmWmmSmm
LNXT35D065-SUP35147.0
LNXT35D075-SUP35147.0
LNXT35D085-SUP35147.0
LNXT50D100-SUP50208.5
LNXT50D110-SUP50208.5
LNXT50D120-SUP50208.5
LNXT50D130-SUP50208.5
브레이징 서포트 패드 430.32
서포트 패드코팅 없음TiAlN 코팅ImmWmmSmm
430.32-10D35.0★★35127.0
430.32-10D40.0★★35127.0
430.32-10D45.0★★35127.0
430.32-10D50.0★★35127.0
430.32-10D55.0★★35127.0
430.32-10D60.0★★35127.0
430.32-12D65.0★★35147.0
430.32-12D70.0★★35147.0
430.32-12D75.0★★35147.0
430.32-12D80.0★★35147.0
430.32-12D85.0★★35147.0
430.32-12D90.0★★35147.0
430.32-12D95.0★★35147.0
430.32-16D100.0★★50208.5
430.32-16D105.0★★50208.5
430.32-16D110.0★★50208.5
430.32-16D115.0★★50208.5
430.32-16D120.0★★50208.5
430.32-16D125.0★★50208.5
430.32-16D130.0★★50208.5
430.32-16D140.0★★50208.5
430.32-16D150.0★★50208.5
430.32-16D160.0★★50208.5
430.32-16D170.0★★50208.5
430.32-16D180.0★★50208.5
인서트 재종 추천
피삭재1순위 재종2순위 재종
강 (P)HM3SM3
스테인리스 (M)SM3IM3
주철 (K)HM3SM3
비철 (N)SM3IM3
난삭재 · 내열합금 (S)IM3SM3
서포트 패드 재종 추천
피삭재1순위 재종2순위 재종
강 (P)PM3IM3
스테인리스 (M)IM3PM3
주철 (K)PM3IM3
비철 (N)IM3PM3
난삭재 · 내열합금 (S)IM3PM3

SYSTEM

두 가지 튜브 시스템에 모두.STS · EJECTOR

심공 가공 원리 도해 보기

STS · 싱글튜브

SYSTEM
싱글튜브
COOLANT
튜브 바깥 → 헤드
CHIPS
튜브 안으로 배출

절삭유를 드릴 튜브와 구멍 벽 사이로 밀어 넣으면, 칩은 그 압력에 실려 튜브 안쪽으로 빠져나옵니다. 칩이 가공면을 긁지 않으니 깊이 들어가도 구멍이 곧고 매끈하게 유지됩니다.

EJECTOR · 더블튜브

SYSTEM
더블튜브
COOLANT
외부·내부 튜브 사이
CHIPS
내부 튜브로 흡입
MACHINE
선반 · 머시닝센터

두 튜브 사이로 보낸 절삭유 일부가 뒤쪽으로 분사되며 생기는 흡입력이 칩을 빨아냅니다. 오일 프레셔 헤드 같은 밀봉 장치가 필요 없어 일반 선반과 머시닝센터에서도 심공 가공이 가능합니다.
