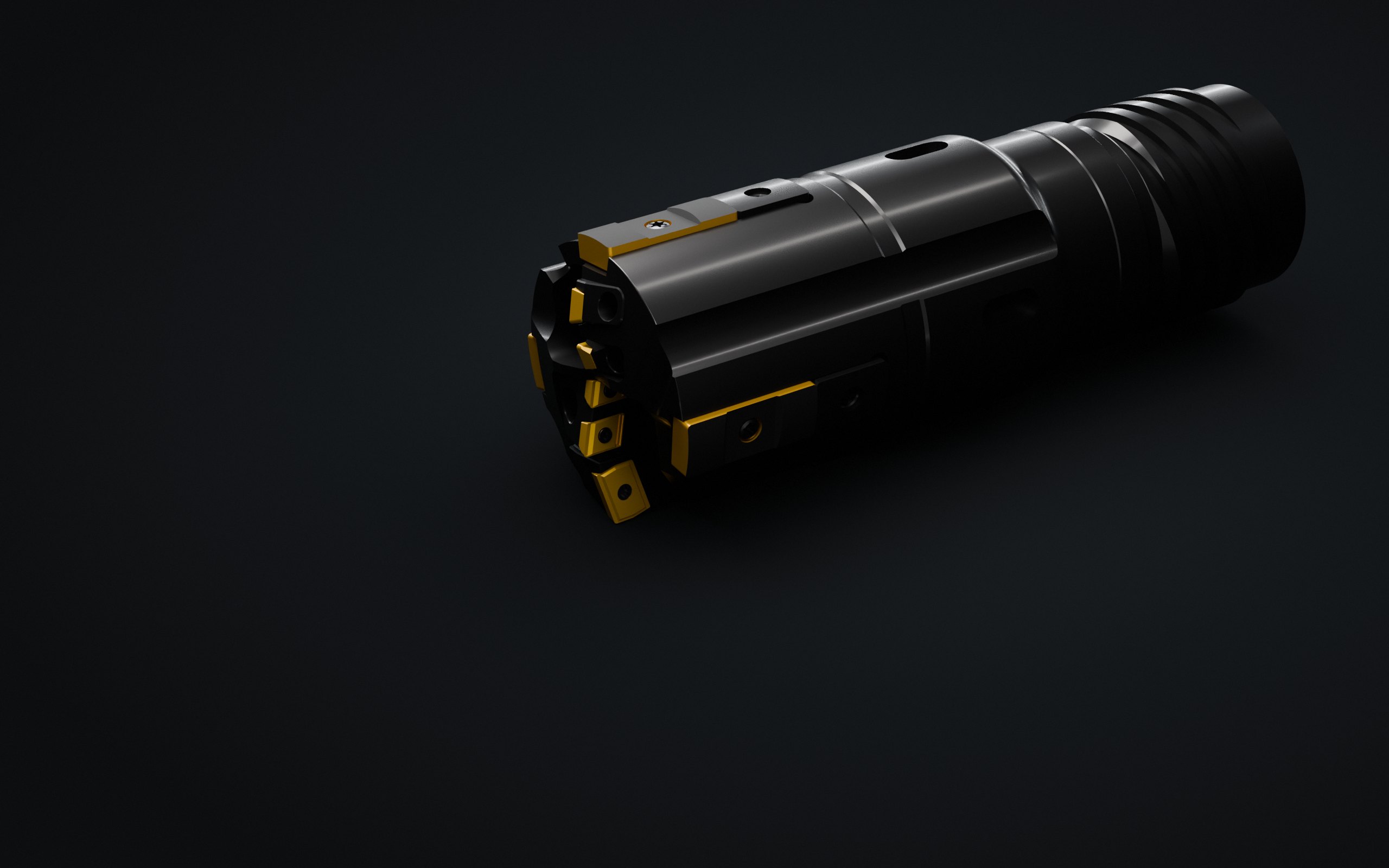

801 시리즈 LHD BTA 드릴 헤드 (LHD-15D070) — 카트리지·인서트와 서포트 패드

BTA DRILLING · 801 SERIES

LHD 드릴 헤드Ø65–162 mm, 카트리지로 크게.

801 시리즈 LHD는 Ø65.00–162.00 mm 대구경을 가공하는 카트리지 타입 BTA 헤드입니다. 카트리지와 심으로 직경 조정 범위를 넓혔고, 싱글튜브(STS)와 이젝터(EJECTOR) 튜브에 모두 대응합니다.

지름으로 찾기 카탈로그 PDF
RANGE
Ø65.00 – 162.00 mm
SYSTEM
STS · EJECTOR
TYPE
카트리지 타입
PADS
서포트 · 안전 · 섬유 패드
CUSTOM
고객 맞춤 제작

FEATURES

크게 뚫어도 떨림 없이.801 시리즈의 강점.

2026 BTA 솔루션 카탈로그에 실린 801 시리즈의 특징입니다.

CHIP FLOW

칩 배출과 절삭 속도

탁월한 칩 배출 성능과 높은 절삭 속도, 내구성을 강화한 설계입니다.

ADJUST

넓은 직경 조정 범위

카트리지와 심을 이용해 직경 조정 범위를 넓혔습니다.

LOW VIBRATION

진동 감소

인서트를 세분화해 드릴링 때의 진동을 줄이고, 최적화한 칩 브레이커를 씁니다.

SAFETY PAD

헤드 보호 · 맞춤 제작

안전 패드로 헤드를 보호하며, 고객 맞춤형으로 제작합니다.

SPECIFICATIONS

규격표공칭 지름으로 헤드를 고릅니다.

주문 코드의 D 뒤 세 자리가 공칭 지름(예: LHD-15D070 = Ø70)입니다. 헤드마다 직경 조정 범위가 있어, 지름을 넣으면 가까운 헤드를 보여 드립니다.

지름을 넣으면 공칭 지름이 가까운 헤드와 구성이 나옵니다. 조정 범위 안에 드는지는 표와 함께 확인해 주세요.

801 시리즈 LHD (수량 = ×n)
주문 코드직경 조정 범위mm튜브 외경mm센터내인외인안전 · 섬유 패드서포트 패드
LHD-14D0651.5056.0LPMT12T308C ×1LPMT12T308I ×1LPMT13T308 ×1142067-S ×3430.32-12D65.0 ×3
142067-F ×1LNXT35D065-SUP ×3
LHD-15D0681.5062.0LPMT12T308C ×1LPMT12T308I ×1LPMT13T308 ×1142067-S ×3430.32-12D65.0 ×3
142067-F ×1LNXT35D065-SUP ×3
LHD-15D0701.0062.0LPMT08T308C ×2LPMT08T308I ×1LPMT13T308 ×1142067-S ×3430.32-12D70.0 ×3
LPMT06T308C ×1142067-F ×1LNXT35D065-SUP ×3
LHD-15D0713.0062.0LPMT10T308C ×1LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D70.0 ×3
142067-F ×1LNXT35D065-SUP ×3
LHD-16D0734.0068.0LPMT12T308C ×1LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D70.0~12D75.0 ×3
142067-F ×1LNXT35D065-SUP ×3
LHD-17D0804.0075.0LPMT08T308C ×1LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D80.0 ×3
LPMT06T308C ×2142067-F ×1LNXT35D075-SUP ×3
LHD-17D0864.0075.0LPMT08T308C ×2LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D85.0 ×3
LPMT06T308C ×1142067-F ×1LNXT35D085-SUP ×3
LHD-18D0904.0082.0LPMT08T308C ×3LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D90.0 ×3
142067-F ×1LNXT35D085-SUP ×3
LHD-18D0941.5082.0LPMT08T308C ×3LPMT12T308I ×1LPMT180608 ×1142067-S ×3430.32-12D90.0 ×3
142067-F ×1LNXT35D085-SUP ×3
LHD-18D0954.0082.0LPMT12T308C ×1LPMT08T308I ×2LPMT180608 ×1142067-S ×3430.32-12D95.0 ×3
LPMT12T308I ×1142067-F ×1LNXT35D085-SUP ×3
LHD-18D0984.0082.0LPMT12T308C ×1LPMT08T308I ×2LPMT180608 ×1142067-S ×3430.32-12D95.0 ×3
LPMT12T308I ×1142067-F ×1LNXT35D085-SUP ×3
LHD-19D1055.0094.0LPMT12T308C ×1LPMT08T308I ×1LPMT180608 ×1202582-S ×3430.32-16D110.0~D115.0 ×3
LPMT08T308I ×1202582-S ×3430.32-16D105.0 ×3
LPMT12T308I ×2202582-F ×1LNXT50D100-SUP ×3
LHD-20D1205.00106.0LPMT12T308C ×1LPMT08T308I ×4LPMT180608 ×1202582-S ×3430.32-16D120.0 ×3
LPMT12T308I ×1202582-F ×1LNXT50D110-SUP ×3
LHD-21D1255.00118.0LPMT12T308C ×1LPMT08T308I ×4LPMT180608 ×1202582-S ×3430.32-16D125.0 ×3
LPMT12T308I ×1202582-F ×1LNXT50D120-SUP ×3
LHD-21D1305.00118.0LPMT12T308C ×1LPMT08T308I ×3LPMT180608 ×1202582-S ×3430.32-16D130.0 ×3
LPMT12T308I ×2202582-F ×1LNXT50D120-SUP ×3
LHD-21D1355.00118.0LPMT12T308C ×1LPMT08T308I ×3LPMT180608 ×1202582-S ×3430.32-16D130.0 ×3
LPMT12T308I ×2202582-F ×1LNXT50D130-SUP ×3
LHD-22D1415.00130.0LPMT12T308C ×1LPMT08T308I ×2LPMT180608 ×1202582-S ×3430.32-16D140.0 ×3
LPMT12T308I ×3202582-F ×1LNXT50D130-SUP ×3
LHD-23D1505.00142.0LPMT12T308C ×1LPMT08T308I ×1LPMT180608 ×1202582-S ×3430.32-16D150.0 ×3
LPMT12T308I ×4202582-F ×1LNXT50D130-SUP ×3
LHD-23D1575.00142.0LPMT12T308C ×1LPMT12T308I ×5LPMT180608 ×1202582-S ×3430.32-16D150.0 ×3
202582-F ×1LNXT50D130-SUP ×3
LHD-24D1625.00154.0LPMT12T308C ×1LPMT12T308I ×5LPMT180608 ×1202582-S ×3430.32-16D160.0 ×3
202582-F ×1LNXT50D130-SUP ×3
  • 본 카탈로그에 없는 제품이나 튜브 타입도 맞춤형으로 제공합니다.

CARTRIDGES

카트리지 구성.센터 · 내인 · 외인 카트리지.

인서트는 카트리지에 고정되고, 카트리지는 헤드에 스크류로 고정됩니다.

주문 코드별 카트리지 (수량 = ×n)
주문 코드센터 카트리지내인 카트리지외인 카트리지
LHD-14D065CLP12T3C-K ×1CLP12T3I-K ×1CLP13T3P-K ×1
LHD-15D068CLP12T3C-K ×1CLP12T3I-K ×1CLP13T3P-K ×1
LHD-15D070CLP06T3C-2-K ×1CLP08T3I-K ×1CLP13T3P-K ×1
CLP06T3C-K ×1
LHD-15D071CLP10T3C-K ×1CLP12T3I-K ×1CLP1806P-K ×1
LHD-16D073CLP12T3C-K ×1CLP12T3I-K ×1CLP1806P-K ×1
LHD-17D080CLP06T3C-2-K ×1CLP12T3I-K ×1CLP1806P-K ×1
CLP06T3C-K ×1
LHD-17D086CLP08T3C-K ×2CLP12T3I-K ×1CLP1806P-K ×1
CLP06T3C-K ×1
LHD-18D090CLP08T3C-K ×3CLP12T3I-K ×1CLP1806P-K ×1
LHD-18D094CLP08T3C-K ×3CLP12T3I-K ×1CLP1806P-K ×1
LHD-18D095CLP12T3C-K ×1CLP08T3I-K ×2CLP1806P-K ×1
CLP12T3I-K ×1
LHD-18D098CLP12T3C-K ×1CLP08T3I-K ×2CLP1806P-K ×1
CLP12T3I-K ×1
LHD-19D105CLP12T3C-K ×1CLP08T3I-K ×1CLP1806P-K ×1
CLP12T3I-K ×2
LHD-20D120CLP12T3C-K ×1CLP08T3I-K ×4CLP1806P-K ×1
CLP12T3I-K ×1
LHD-21D125CLP12T3C-K ×1CLP08T3I-K ×4CLP1806P-K ×1
CLP12T3I-K ×1
LHD-21D130CLP12T3C-K ×1CLP08T3I-K ×3CLP1806P-K ×1
CLP12T3I-K ×2
LHD-21D135CLP12T3C-K ×1CLP08T3I-K ×3CLP1806P-K ×1
CLP12T3I-K ×2
LHD-22D141CLP12T3C-K ×1CLP08T3I-K ×3CLP1806P-K ×1
CLP12T3I-K ×2
LHD-23D150CLP12T3C-K ×1CLP08T3I-K ×1CLP1806P-K ×1
CLP12T3I-K ×4
LHD-23D157CLP12T3C-K ×1CLP12T3I-K ×5CLP1806P-K ×1
LHD-24D162CLP12T3C-K ×1CLP12T3I-K ×5CLP1806P-K ×1
센터 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CLP06T3C-KLPMT06T308C-G.L14.308.05513 020-34-M2.55513 020-25-M4TORX PLUS-T8TORX PLUS-T15
CLP06T3C-2-KLPMT08T308C-G.L17.3017.55513 020-34-M2.55513 020-26-M5TORX PLUS-T8TORX PLUS-T20
LPMT06T308C-G.L
CLP08T3C-KLPMT08T308C-G.L14.3010.005513 020-34-M2.55513 020-25-M4TORX PLUS-T8TORX PLUS-T15
CLP10T3C-KLPMT10T308C-G.L15.3012.005513 020-34-M2.55513 020-26-M5TORX PLUS-T8TORX PLUS-T20
CLP12T3C-KLPMT12T308C-G.L15.3015.605513 020-34-M2.55513 020-26-M5TORX PLUS-T8TORX PLUS-T20
내인 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CLP08T3I-KLPMT08T308I-G,L14.309.705513 020-34-M2.55513 020-25-M4TORX PLUS-T8TORX PLUS-T15
CLP12T3I-KLPMT12T308I-G,L15.3014.605513 020-34-M2.55513 020-26-M5TORX PLUS-T8TORX PLUS-T20
외인 카트리지
카트리지인서트FmmLmm인서트 스크류카트리지 스크류인서트 스크류 드라이버카트리지 스크류 드라이버
CLP13T3P-KLPMT13T308-K22,K2316.1049.505513 020-24-M35513-M5*0.8P*15LTORX PLUS-T9TORX PLUS-T15
CLP1806P-KLPMT180608-K22,K2321.0050.705513 020-25-M45513-M6*1P*20LTORX PLUS-T9TORX PLUS-T15
서포트 패드 스크류
직경 범위mm서포트 패드 스크류드라이버
65.00-99.995513 020-01-M3.5TORX PLUS-T15
100.00-162.005513 020-26-M5.0TORX PLUS-T20
카트리지 심
카트리지두께mm상품 코드
CLP13T3P-K0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)801-130420
CLP1806P-K0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)801-180420
서포트 패드 심
서포트 패드두께mm상품 코드
LNXT35DXXX-SUP0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)0350420
LNXT50DXXX-SUP0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)0500420
섬유 가이드 패드 심
섬유 가이드 패드두께mm상품 코드
142067-F0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)670420
202582-F0.05 · 0.1 · 0.2 · 0.3 · 0.5 (각 4pcs)820420

INSERTS & PADS

인서트와 패드.801 · 424.10 공용.

외인 인서트와 서포트 패드는 T-MAX 424.10 시리즈와 같이 씁니다.

외인 인서트 (424.10 · 801)
인서트ImmWmmSmmRmm
LPMT 13T308-K2210.014.33.960.8
LPMT 13T308-K2310.014.33.960.8
LPMT 180608-K2211.519.46.350.8
LPMT 180608-K2311.519.46.350.8
서포트 패드 (424.10 · 801)
서포트 패드ImmWmmSmm
LNXT35D065-SUP35147.0
LNXT35D075-SUP35147.0
LNXT35D085-SUP35147.0
LNXT50D100-SUP50208.5
LNXT50D110-SUP50208.5
LNXT50D120-SUP50208.5
LNXT50D130-SUP50208.5
브레이징 서포트 패드 430.32 (801 · 818 · 424 계열)
서포트 패드코팅 없음TiAlN 코팅ImmWmmSmm
430.32-10D35.0★★35127.0
430.32-10D40.0★★35127.0
430.32-10D45.0★★35127.0
430.32-10D50.0★★35127.0
430.32-10D55.0★★35127.0
430.32-10D60.0★★35127.0
430.32-12D65.0★★35147.0
430.32-12D70.0★★35147.0
430.32-12D75.0★★35147.0
430.32-12D80.0★★35147.0
430.32-12D85.0★★35147.0
430.32-12D90.0★★35147.0
430.32-12D95.0★★35147.0
430.32-16D100.0★★50208.5
430.32-16D105.0★★50208.5
430.32-16D110.0★★50208.5
430.32-16D115.0★★50208.5
430.32-16D120.0★★50208.5
430.32-16D125.0★★50208.5
430.32-16D130.0★★50208.5
430.32-16D140.0★★50208.5
430.32-16D150.0★★50208.5
430.32-16D160.0★★50208.5
430.32-16D170.0★★50208.5
430.32-16D180.0★★50208.5
인서트 재종 추천
피삭재1순위 재종2순위 재종
강 (P)HM3SM3
스테인리스 (M)SM3IM3
주철 (K)HM3SM3
비철 (N)SM3IM3
난삭재 · 내열합금 (S)IM3SM3
서포트 패드 재종 추천
피삭재1순위 재종2순위 재종
강 (P)PM3IM3
스테인리스 (M)IM3PM3
주철 (K)PM3IM3
비철 (N)IM3PM3
난삭재 · 내열합금 (S)IM3PM3

SYSTEM

두 가지 튜브 시스템에 모두.Tube: STS & Ejector

심공 가공 원리 도해 보기

STS · 싱글튜브

SYSTEM
싱글튜브
COOLANT
튜브 바깥 → 헤드
CHIPS
튜브 안으로 배출

절삭유를 드릴 튜브와 구멍 벽 사이로 밀어 넣으면, 칩은 그 압력에 실려 튜브 안쪽으로 빠져나옵니다. 칩이 가공면을 긁지 않으니 깊이 들어가도 구멍이 곧고 매끈하게 유지됩니다.

EJECTOR · 더블튜브

SYSTEM
더블튜브
COOLANT
외부·내부 튜브 사이
CHIPS
내부 튜브로 흡입
MACHINE
선반 · 머시닝센터

두 튜브 사이로 보낸 절삭유 일부가 뒤쪽으로 분사되며 생기는 흡입력이 칩을 빨아냅니다. 오일 프레셔 헤드 같은 밀봉 장치가 필요 없어 일반 선반과 머시닝센터에서도 심공 가공이 가능합니다.

BTA DRILLING LINE-UP

다른 지름이 필요하다면.BTA 드릴링 라인업.

Ø25보다 작으면 GHD, Ø65보다 크면 LHD·THD가 이어받습니다. 카트리지로 지름을 조절하는 500 시리즈도 있습니다.

BTA 드릴링 전체 보기

표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

소재, 가공 지름, 깊이, 사용 설비를 알려 주시면 알맞은 공구를 제안해 드립니다.
