Ø12 – Ø65
소구경부터 중구경까지
700.10은 Ø12.00–33.30, 700.20은 Ø33.31–65.00 mm를 맡습니다.
BTA DRILLING · 700 SERIES

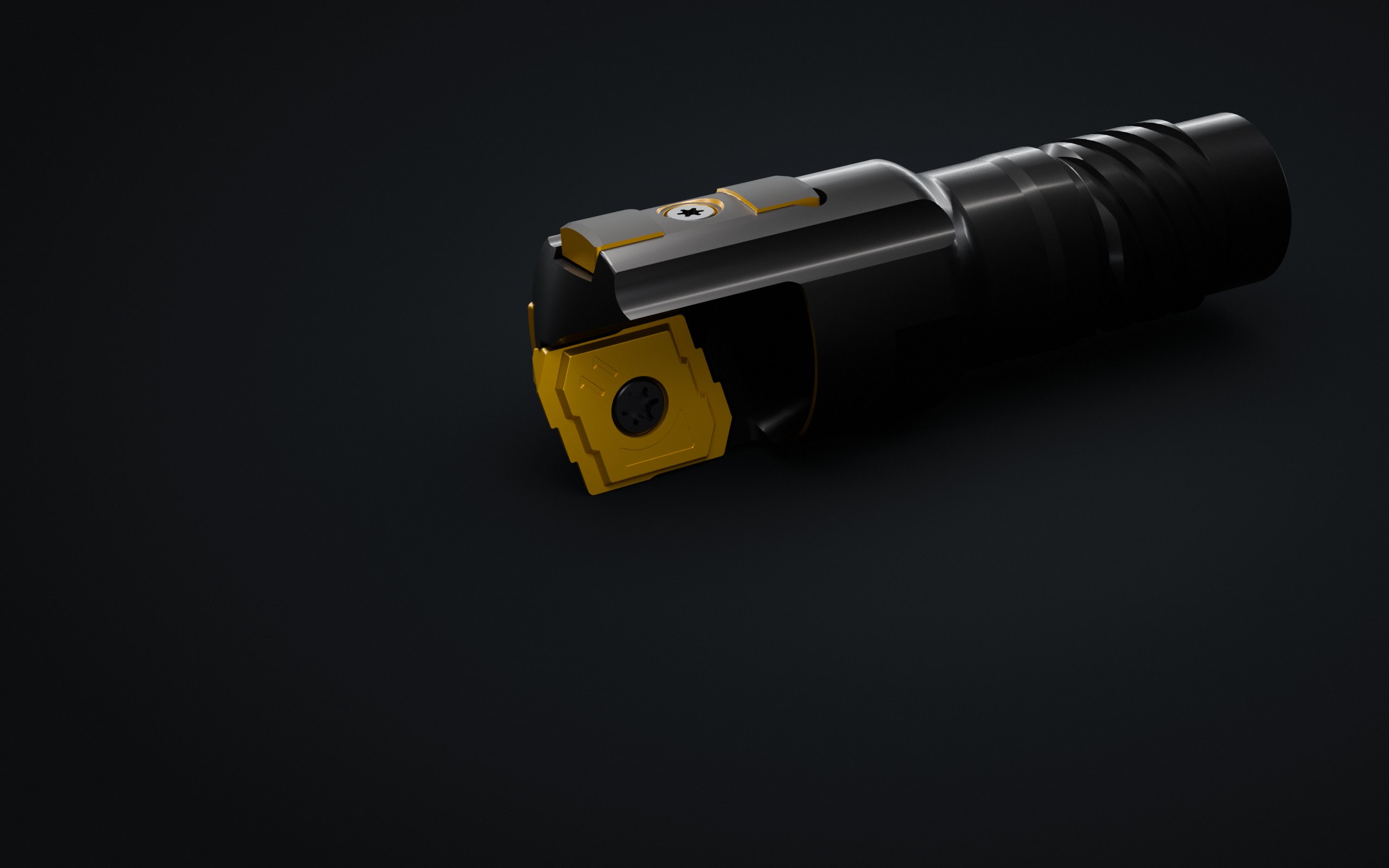

GHD 드릴 헤드Ø12–65 mm, 인서트 하나로 여러 지름.
FEATURES
인서트 하나로, 여러 지름.700 시리즈의 강점.
2026 BTA 솔루션 카탈로그에 실린 700 시리즈의 특징입니다.
ONE INSERT
인서트 하나로 여러 지름
다양한 지름을 한 종류의 인서트로 가공해 재고 관리가 편하고 비용이 줄어듭니다.
CHIP FLOW
원활한 칩 배출
칩이 잘 빠져나가 생산성이 유지됩니다.
EASY CHANGE
간편한 인서트 교체
인서트를 간편하게 바꿔 다양한 소재를 가공합니다.
SPECIFICATIONS
규격표지름만 넣으면 맞는 헤드를 찾습니다.
700.10과 700.20을 함께 찾습니다. 값은 2026 BTA 솔루션 카탈로그 원본 기준입니다.
지름을 넣고 찾기를 누르면 맞는 규격이 여기에 나오고, 아래 표에서도 해당 줄이 표시됩니다.
| 직경 범위 Dmm | 튜브 외경mm | 제품 코드 | dmm | Lmm | 인서트 | 서포트 패드 |
|---|---|---|---|---|---|---|
| 12.00~13.60 | 11.0 | GHD-94D**.** | 9.6 | 58.0 | LXET06T104-DR | LNXT0418-R055 |
| 13.61~13.99 | 12.0 | GHD-95D**.** | 10.6 | 58.0 | LXET06T104-DR | LNXT0418-R055 |
| 14.00~14.62 | 12.0 | GHD-95D**.** | 10.6 | 58.0 | LXET080204-DR | LNXT0418-R065 |
| 14.63~14.99 | 13.0 | GHD-96D**.** | 11.6 | 58.0 | LXET080204-DR | LNXT0418-R065 |
| 15.00~15.49 | 13.0 | GHD-96D**.** | 11.6 | 58.0 | LXET080204-DR | LNXT0618-R070 |
| 15.50~15.59 | 13.0 | GHD-96D**.** | 11.6 | 58.0 | LXET080204-DR | LNXT0618-R070 |
| 15.60~15.99 | 14.0 | GHD-97D**.** | 12.6 | 60.0 | LXET080204-DR | LNXT0618-R070 |
| 16.00~16.50 | 14.0 | GHD-97D**.** | 12.6 | 60.0 | LXET09T204-DR | LNXT0618-R075 |
| 16.51~16.69 | 14.0 | GHD-97D**.** | 12.6 | 60.0 | LXET09T204-DR | LNXT0618-R075 |
| 16.70~17.69 | 15.0 | GHD-98D**.** | 13.6 | 60.0 | LXET09T204-DR | LNXT0618-R075 |
| 17.70~17.99 | 16.0 | GHD-99D**.** | 14.5 | 60.0 | LXET09T204-DR | LNXT0618-R075 |
| 18.00~18.89 | 16.0 | GHD-99D**.** | 14.5 | 60.0 | LXET100305-DR | LNXT0618-R085 |
| 18.90~19.50 | 17.0 | GHD-00D**.** | 15.5 | 61.0 | LXET100305-DR | LNXT0618-R085 |
| 19.51~19.99 | 17.0 | GHD-00D**.** | 15.5 | 61.0 | LXET100305-DR | LNXT0618-R085 |
| 20.00~21.79 | 18.0 | GHD-01D**.** | 16.0 | 61.0 | LXET110305-DR | LNXT0618-R095 |
| 21.80~21.99 | 20.0 | GHD-02D**.** | 18.0 | 61.0 | LXET110305-DR | LNXT0618-R095 |
| 22.00~22.50 | 20.0 | GHD-02D**.** | 18.0 | 61.0 | LXET13T305-DR | LNXT0618-R105 |
| 22.51~24.09 | 20.0 | GHD-02D**.** | 18.0 | 61.0 | LXET13T305-DR | LNXT0618-R105 |
| 24.10~24.99 | 22.0 | GHD-03D**.** | 19.5 | 65.0 | LXET13T305-DR | LNXT0618-R105 |
| 25.00~26.39 | 22.0 | GHD-03D**.** | 19.5 | 65.0 | LXET140405-DR | LNXT0618-R120 |
| 26.40~28.69 | 24.0 | GHD-04D**.** | 21.0 | 68.0 | LXET140405-DR | LNXT0618-R120 |
| 28.70~30.99 | 26.0 | GHD-05D**.** | 23.5 | 73.0 | LXET150405-DR | LNXT0618-R130 |
| 31.00~33.30 | 28.0 | GHD-06D**.** | 25.5 | 75.0 | LXET160505-DR | LNXT0720-R140 |
| 직경 범위 Dmm | 튜브 외경mm | 제품 코드 | dmm | Lmm | 인서트 | 날수 | 서포트 패드 |
|---|---|---|---|---|---|---|---|
| 33.31~36.20 | 30.0 | GHD-07D**.** | 28.0 | 76.0 | LXET13T305-DR | 2 | LNXT0720-R140 |
| 36.21~37.99 | 33.0 | GHD-08D**.** | 30.0 | 86.0 | LXET13T305-DR | 2 | LNXT0720-R140 |
| 38.00~39.60 | 33.0 | GHD-08D**.** | 30.0 | 86.0 | LXET140405-DR | 2 | LNXT0825-SUP |
| 39.61~43.00 | 36.0 | GHD-09D**.** | 33.0 | 90.0 | LXET140405-DR | 2 | LNXT0825-SUP |
| 43.01~47.00 | 39.0 | GHD-10D**.** | 36.0 | 92.0 | LXET150405-DR | 2 | LNXT0825-SUP |
| 47.01~51.70 | 43.0 | GHD-11D**.** | 39.0 | 100.0 | LXET160505-DR | 2 | LNXT1030-SUP |
| 51.71~52.49 | 47.0 | GHD-12D**.** | 43.0 | 105.0 | LXET160505-DR | 2 | LNXT1030-SUP |
| 52.50~56.20 | 47.0 | GHD-12D**.** | 43.0 | 105.0 | LXET13T305-DR | 3 | LNXT1030-SUP |
| 56.21~59.99 | 51.0 | GHD-13D**.** | 47.0 | 110.0 | LXET13T305-DR | 3 | LNXT1030-SUP |
| 60.00~65.00 | 51.0 | GHD-13D**.** | 47.0 | 110.0 | LXET140405-DR | 3 | LNXT1235-SUP |
- 제품 코드의 **.** 자리에 가공 지름이 들어갑니다. 예: GHD-01D20.00 = Ø20.00 mm 헤드.
- 표에 없는 지름이나 특수 사양은 도면과 함께 문의해 주세요.
PARTS
인서트 · 패드 · 스크류.교체 부품 코드.
인서트와 서포트 패드는 스크류로 고정되어 따로 교체합니다.
| 직경 범위mm | 인서트 스크류 | 인서트 스크류 드라이버 | 서포트 패드 스크류 | 패드 스크류 드라이버 |
|---|---|---|---|---|
| 12.00-13.99 | FTNA02205-M2.2 | TORX-T6 | FTNA02205-M2.2 | TORX-T6 |
| 14.00-14.99 | FTKA02543S-M2.5 | TORX-T8 | FTNA02205-M2.2 | TORX-T6 |
| 15.00-15.49 | FTKA02543S-M2.5 | TORX-T8 | FTKA02555-M2.5 | TORX-T7 |
| 15.50-16.50 | FTKA02543S-M2.5 | TORX-T8 | FTKA02555-M2.5 | TORX-T7 |
| 16.51-17.99 | FTKA02550S-M2.5 | TORX-T8 | FTKA02555-M2.5 | TORX-T7 |
| 18.00-19.50 | FTNA0305-M3.0 | TORX-T9 | FTKA02555-M2.5 | TORX-T7 |
| 19.51-21.99 | FTNA0306-M3.0 | TORX-T9 | FTKA02555-M2.5 | TORX-T7 |
| 22.00-22.50 | FTGA03575-M3.5 | TORX-T15 | FTKA02555-M2.5 | TORX-T7 |
| 22.51-28.69 | FTGA03508-M3.5 | TORX-T15 | FTKA02555-M2.5 | TORX-T7 |
| 28.70-33.30 | FTKA0410-M4.0 | TORX-T15 | FTKA0383-60-M3.0 | TORX-T9 |
| 직경 범위mm | 인서트 | 인서트 스크류 | 드라이버 |
|---|---|---|---|
| 33.31-37.99 | LXET 13T305-DR | FTGA03508-M3.5 | TORX-T15 |
| 38.00-43.00 | LXET 140405-DR | FTGA03508-M3.5 | TORX-T15 |
| 43.01-47.00 | LXET 150405-DR | FTKA0410-M4.0 | TORX-T15 |
| 47.01-52.49 | LXET 160505-DR | FTKA0410-M4.0 | TORX-T15 |
| 52.50-56.20 | LXET 13T305-DR | FTGA03508-M3.5 | TORX-T15 |
| 56.21-59.99 | LXET 13T305-DR | FTGA03508-M3.5 | TORX-T15 |
| 60.00-65.00 | LXET 140405-DR | FTGA03508-M3.5 | TORX-T15 |
| 직경 범위mm | 서포트 패드 | 서포트 패드 스크류 | 드라이버 |
|---|---|---|---|
| 33.31-37.99 | LNXT 0720-R140 | FTKA0383-60-M3.0 | TORX PLUS T-9 |
| 38.00-47.00 | LNXT 0825-SUP | 5513 020-16-M3.5 | TORX PLUS T-10 |
| 47.01-59.99 | LNXT 1030-SUP | 416.1-833-M3.5 | TORX PLUS T-10 |
| 60.00-65.00 | LNXT 1235-SUP | 416.1-833-M3.5 | TORX PLUS T-10 |
INSERTS & GRADES
인서트와 재종.LXET 인서트 · LNXT 패드.
피삭재에 따라 1순위 재종을 고르고, 조건이 까다로우면 2순위를 씁니다.
| 인서트 | Imm | Wmm | Smm |
|---|---|---|---|
| LXET050104-DR | 7.7 | 6.05 | 1.5 |
| LXET06T104-DR | 9.5 | 7.3 | 2.0 |
| LXET080204-DR | 11.0 | 8.6 | 2.3 |
| LXET09T204-DR | 12.0 | 8.6 | 2.8 |
| LXET100305-DR | 13.5 | 10.6 | 3.0 |
| LXET110305-DR | 15.0 | 11.7 | 3.3 |
| LXET13T305-DR | 15.5 | 13.2 | 3.75 |
| LXET140405-DR | 15.5 | 14.7 | 4.0 |
| LXET150405-DR | 16.5 | 16.2 | 4.5 |
| LXET160505-DR | 16.5 | 17.4 | 5.0 |
| 서포트 패드 | Imm | Wmm | Smm |
|---|---|---|---|
| LNXT0418-R045 | 18.0 | 4.0 | 2.2 |
| LNXT0418-R055 | 18.0 | 4.0 | 2.2 |
| LNXT0418-R065 | 18.0 | 4.0 | 2.2 |
| LNXT0618-R070 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R075 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R085 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R095 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R105 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R120 | 18.0 | 6.0 | 3.0 |
| LNXT0618-R130 | 18.0 | 6.0 | 3.0 |
| LNXT0720-R140 | 20.0 | 7.0 | 3.5 |
| 피삭재 | 1순위 재종 | 2순위 재종 |
|---|---|---|
| 강 (P) | HM3 | SM3 |
| 스테인리스 (M) | SM3 | IM3 |
| 주철 (K) | HM3 | SM3 |
| 비철 (N) | SM3 | IM3 |
| 난삭재 · 내열합금 (S) | IM3 | SM3 |
| 피삭재 | 1순위 재종 | 2순위 재종 |
|---|---|---|
| 강 (P) | PM3 | IM3 |
| 스테인리스 (M) | IM3 | PM3 |
| 주철 (K) | PM3 | IM3 |
| 비철 (N) | IM3 | PM3 |
| 난삭재 · 내열합금 (S) | IM3 | PM3 |
SYSTEM
두 가지 튜브 시스템에 모두.STS · EJECTOR
STS · 싱글튜브
절삭유를 드릴 튜브와 구멍 벽 사이로 밀어 넣으면, 칩은 그 압력에 실려 튜브 안쪽으로 빠져나옵니다. 칩이 가공면을 긁지 않으니 깊이 들어가도 구멍이 곧고 매끈하게 유지됩니다.
EJECTOR · 더블튜브
두 튜브 사이로 보낸 절삭유 일부가 뒤쪽으로 분사되며 생기는 흡입력이 칩을 빨아냅니다. 오일 프레셔 헤드 같은 밀봉 장치가 필요 없어 일반 선반과 머시닝센터에서도 심공 가공이 가능합니다.
BTA DRILLING LINE-UP
다른 지름이 필요하다면.BTA 드릴링 라인업.
Ø25보다 작으면 GHD, Ø65보다 크면 LHD·THD가 이어받습니다. 카트리지로 지름을 조절하는 500 시리즈도 있습니다.
표에 없는 규격이 필요하신가요?도면부터 보내 주세요.
소재, 가공 지름, 깊이, 사용 설비를 알려 주시면 알맞은 공구를 제안해 드립니다.
