아버·척·보링바10개 시리즈 · 품번 112개

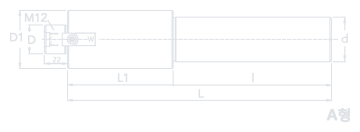

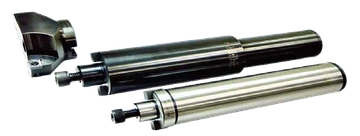

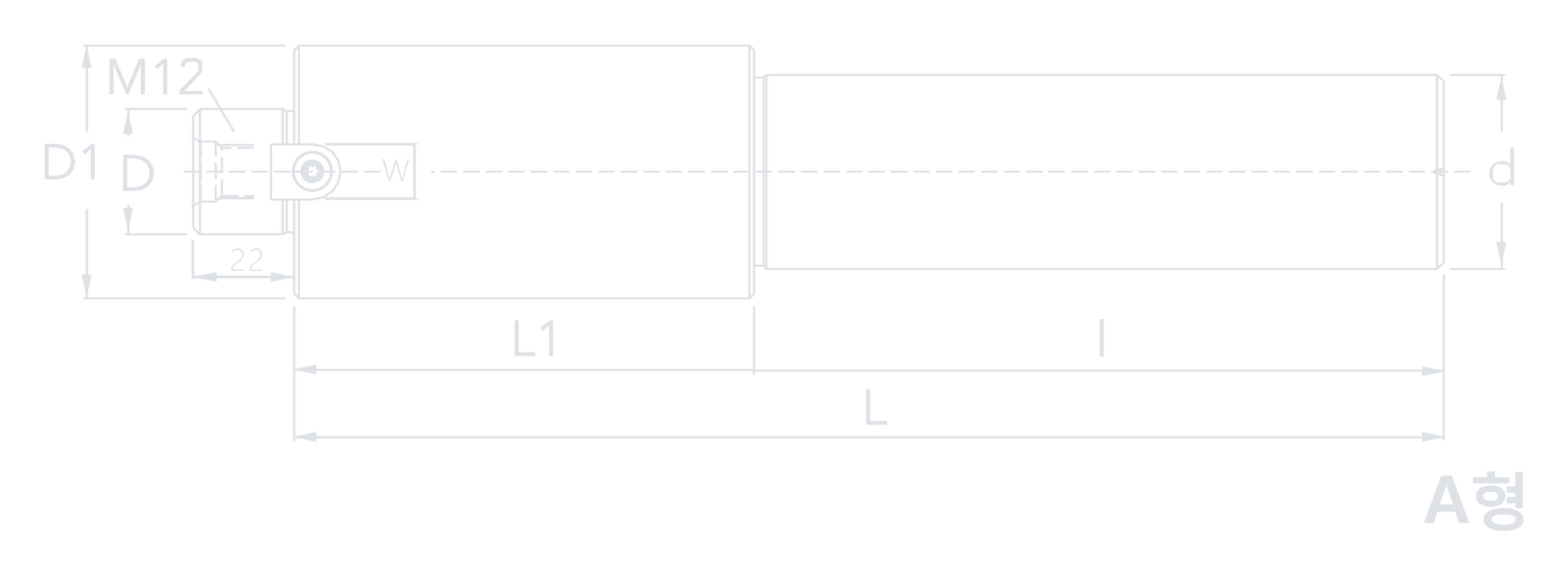

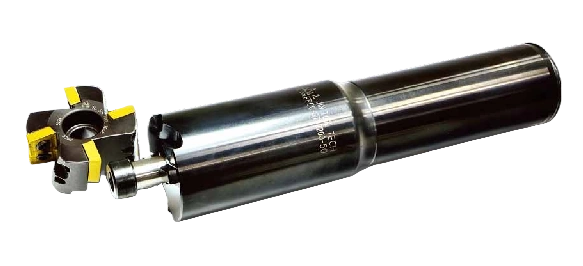

중삭 커터 아버 / SSCC 커터 아버

웰던 생크 · 카탈로그 94쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 94쪽 표 기준

D

25.4 · 27mm

d

42mm

품번

6개

중삭 커터 아버 / SSCC 커터 아버 · 웰던 생크

품번	Dmm	D1mm	dmm	L1mm	lmm	Wmm
중삭 커터 아버-ST42x27x310L	27	55	42	310	200	110
중삭 커터 아버-ST42x27x365L	27	55	42	310	160	150
중삭 커터 아버-ST42xD63x25.4x250L	25.4	50	42	200	50	150
중삭 커터 아버-ST42xD63x25.4x300L	25.4	50	42	250	100	150
중삭 커터 아버-ST42xD80x25.4x250L	25.4	65	42	200	50	150
중삭 커터 아버-ST42xD80x25.4x300L	25.4	65	42	250	100	150

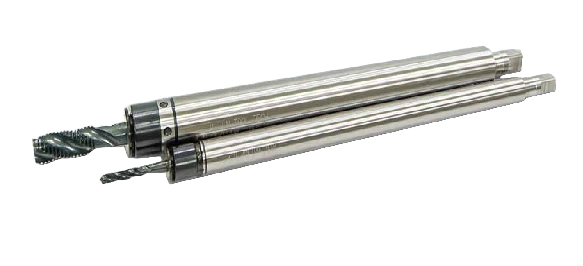

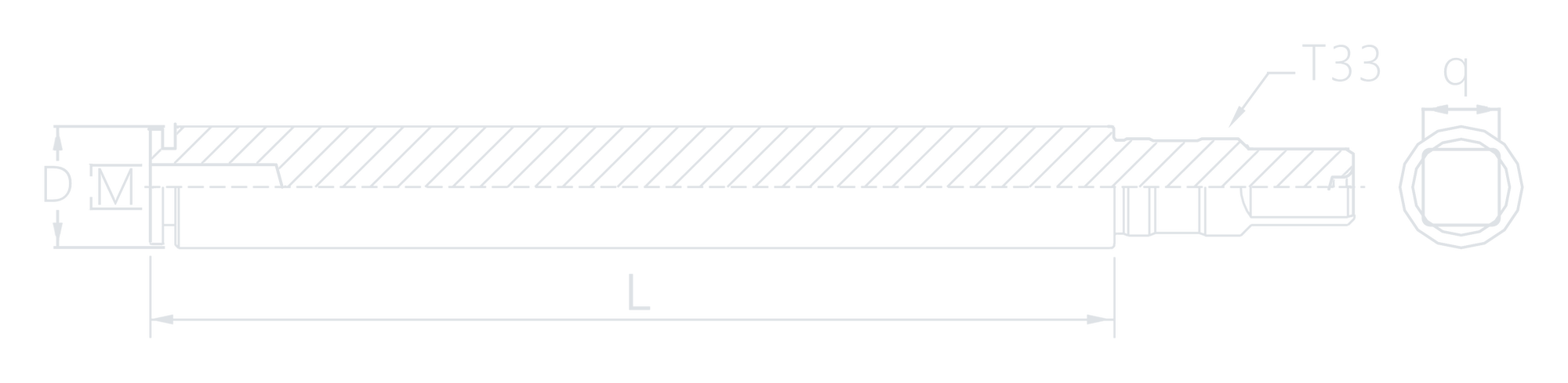

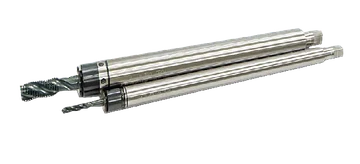

레이디얼 탭핑척

웰던 생크 · 카탈로그 95쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 95쪽 표 기준

D

19 · 31mm

품번

6개

레이디얼 탭핑척 · 웰던 생크

품번	Dmm	Mmm	Lmm	T33mm	치수mm
레이디얼 탭핑척 D19x200L	19	M6.M8.M10.M12	200	M20	12
레이디얼 탭핑척 D19x300L	19	M6.M8.M10.M12	300	M20	12
레이디얼 탭핑척 D19x400L	19	M6.M8.M10.M12	400	M20	12
레이디얼 탭핑척 D31x200L	31	M16.M20.M24	200	M24	15
레이디얼 탭핑척 D31x300L	31	M16.M20.M24	300	M24	15
레이디얼 탭핑척 D31x400L	31	M16.M20.M24	400	M24	15

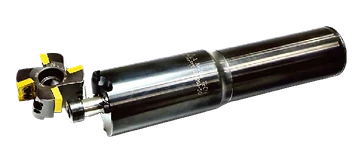

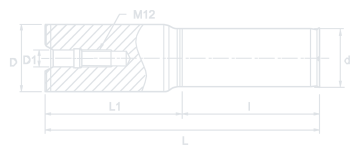

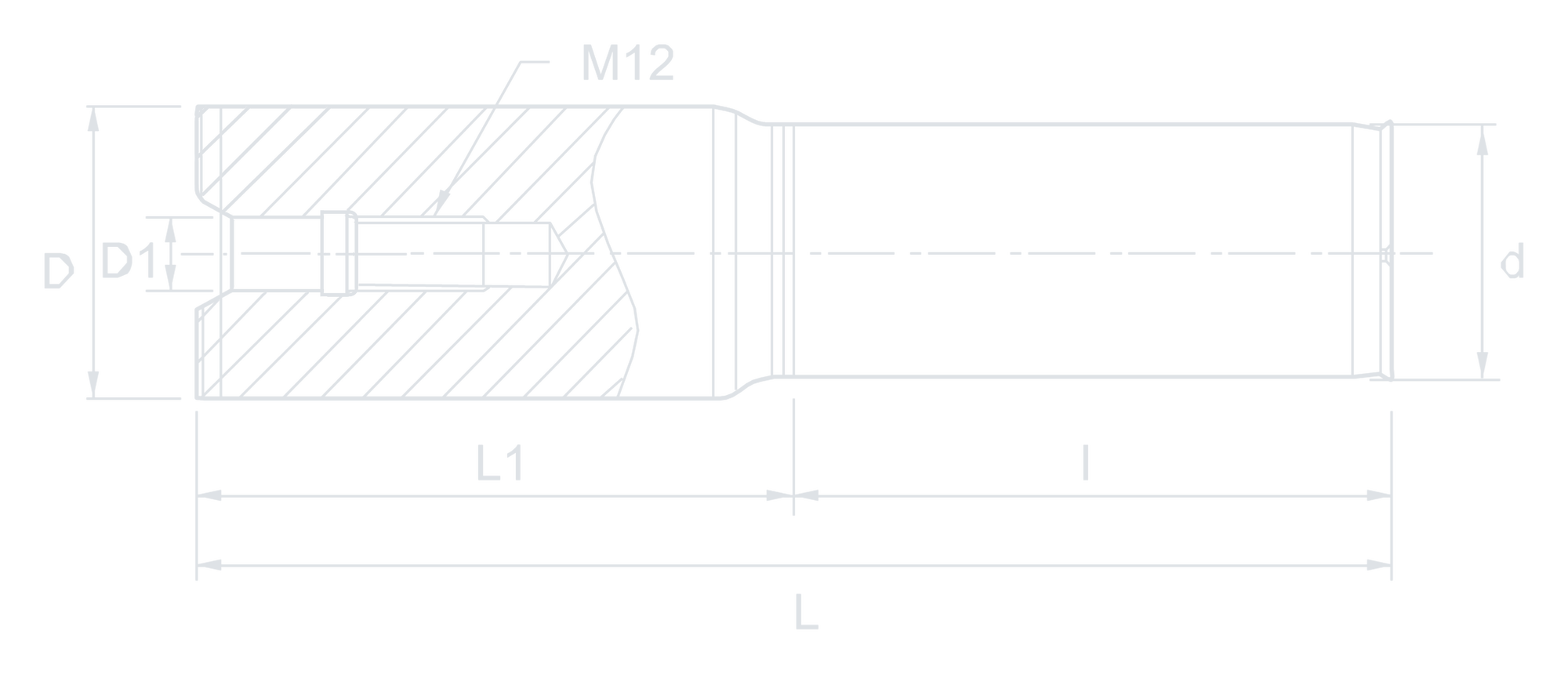

FPCC-ST 아버

웰던 생크 · 적용 홀더 FPCC · 카탈로그 97쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 97쪽 표 기준

D

48 · 60mm

d

42mm

품번

6개

FPCC-ST 아버 · 웰던 생크 · 적용 홀더 FPCC

품번	Dmm	D1mm	dmm	Lmm	L1mm	lmm
FPCC-ST42200-50	48	12.5	42	200	100	100
FPCC-ST42250-50	48	12.5	42	250	150	100
FPCC-ST42300-50	48	12.5	42	300	200	100
FPCC-ST42200-63	60	16.5	42	200	100	100
FPCC-ST42250-63	60	16.5	42	250	150	100
FPCC-ST42300-63	60	16.5	42	300	200	100

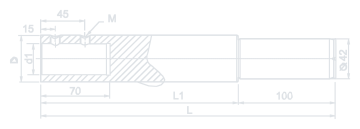

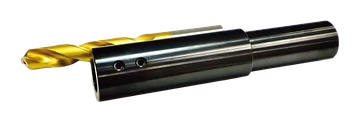

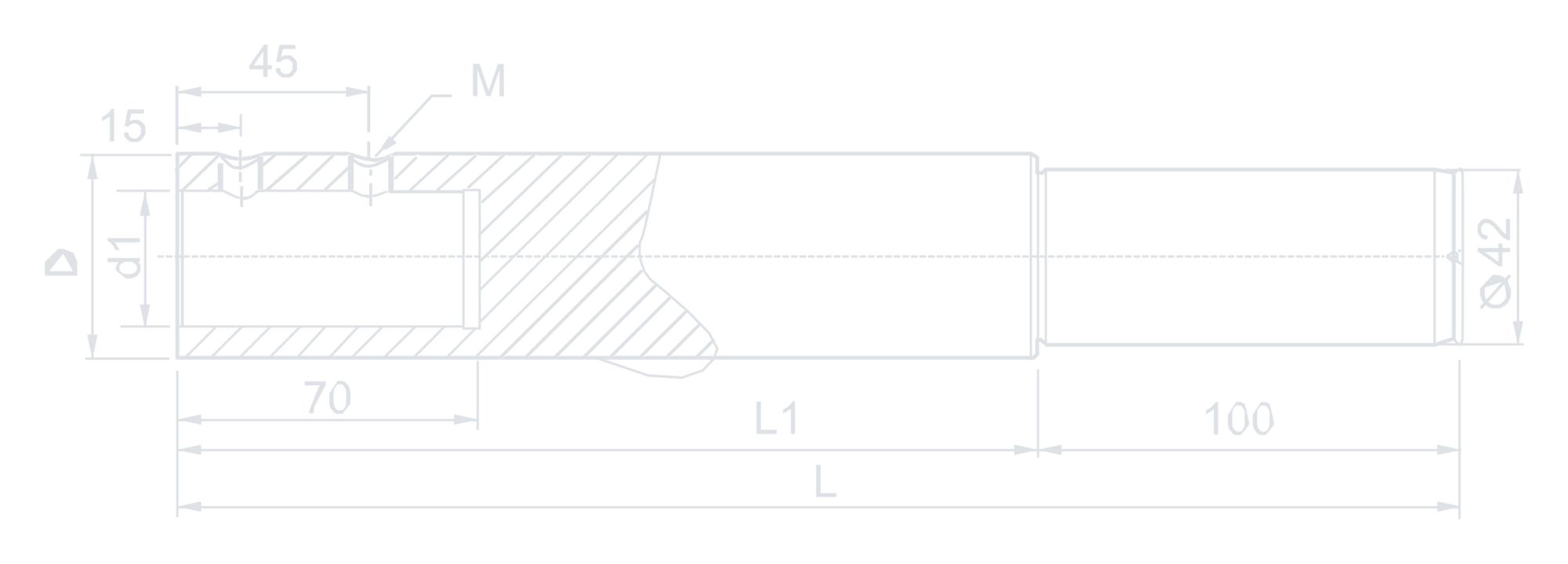

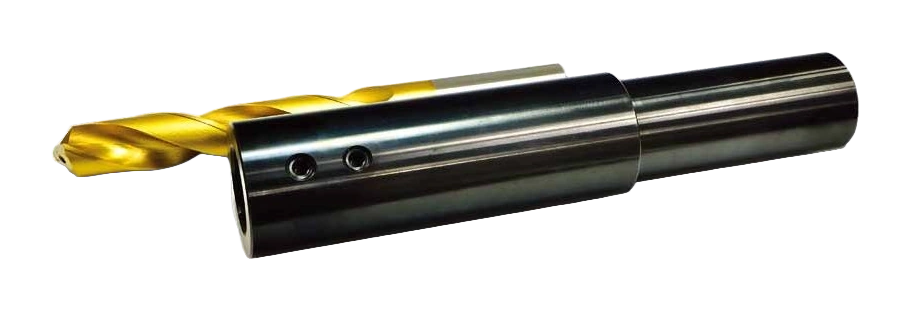

연결 아버

웰던 생크 · 카탈로그 97쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 97쪽 표 기준

D

50 · 63mm

품번

12개

연결 아버 · 웰던 생크

품번	Dmm	d1mm	Lmm	L1mm	Mmm
연결대 ST42x25x300L	50	25	300	200	10
연결대 ST42x25x400L	50	25	400	300	10
연결대 ST42x32x200L	50	32	200	100	10
연결대 ST42x32x300L	50	32	300	200	10
연결대 ST42x32x400L	50	32	400	300	10
연결대 ST42x32x500L	50	32	500	400	10
연결대 ST42x40x200L	63	40	200	100	12
연결대 ST42x40x300L	63	40	300	200	12
연결대 ST42x42x200L	63	42	200	100	12
연결대 ST42x42x300L	63	42	300	200	12
연결대 ST42x42x400L	63	42	400	300	12
연결대 ST42x42x500L	63	42	500	400	12

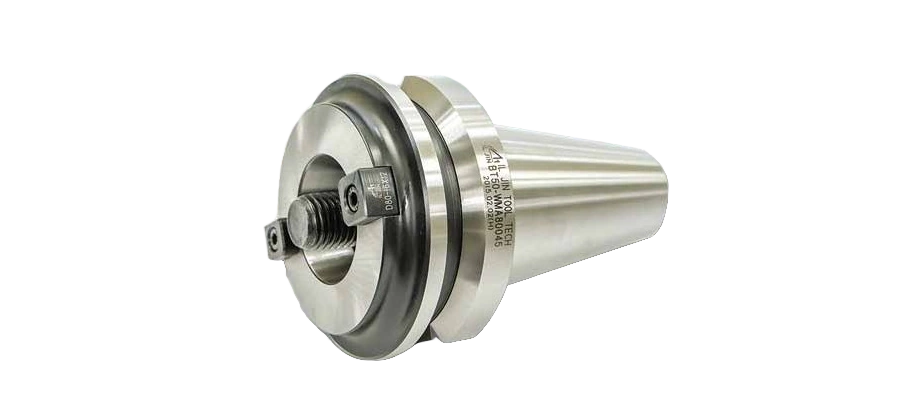

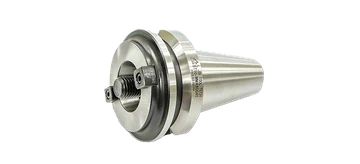

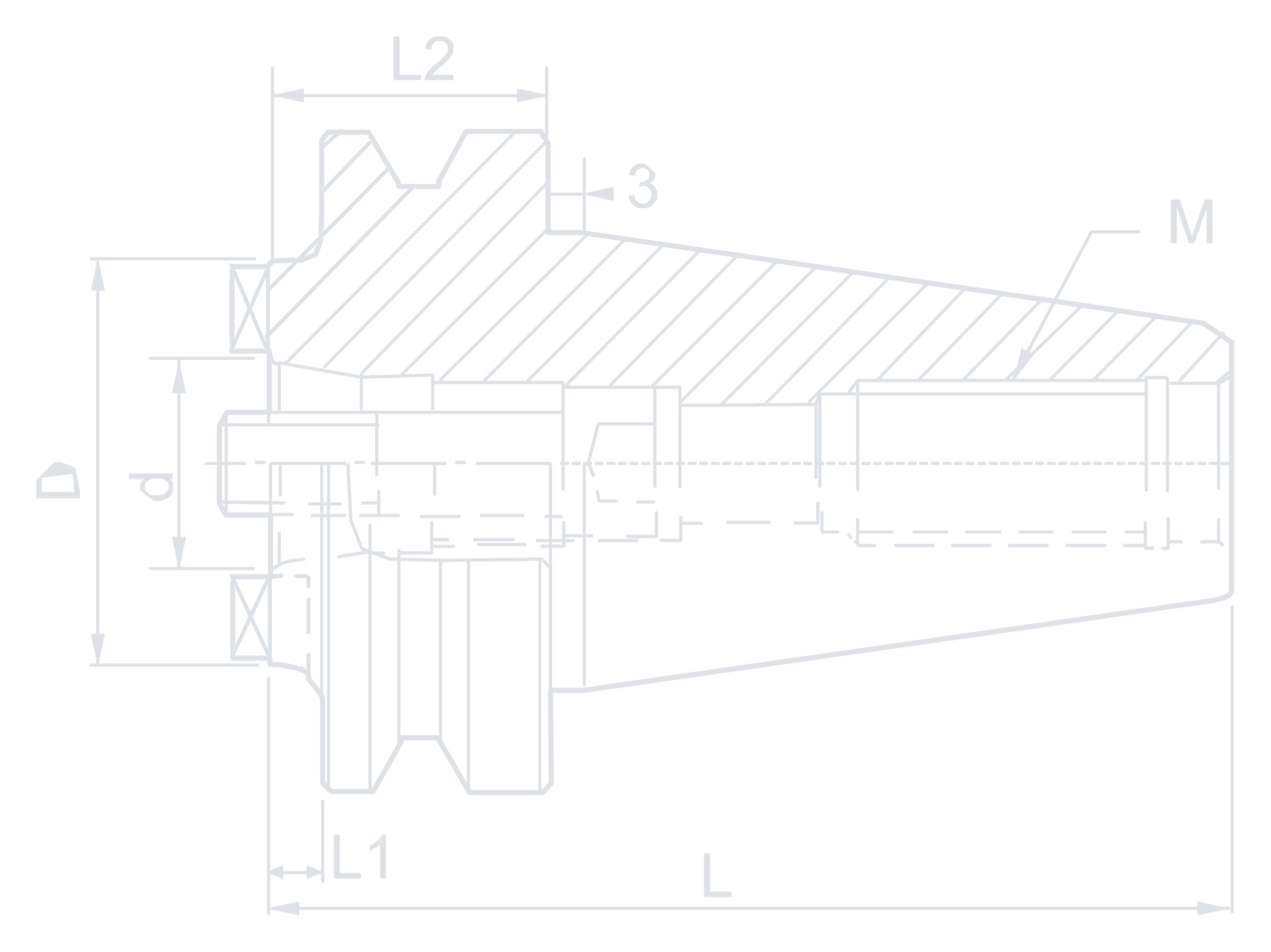

BT50-WMA / NT50-WMA (D63)

카탈로그 101쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 101쪽 표 기준

D

63mm

d

32mm

품번

10개

BT50-WMA / NT50-WMA (D63)

품번	Dmm	Lmm	dmm	L2mm	L1mm	Mmm	볼트
BT50-WMA63040	63	148	32	46	8	M24	M16
BT50-WMA63065	63	170	32	68	30	M24	M16
BT50-WMA63085	63	190	32	88	50	M24	M16
BT50-WMA63115	63	220	32	118	80	M24	M16
BT50-WMA63135	63	240	32	138	100	M24	M16
NT50-WMA63043	63	153	32	26	8	1”×8산	M16
NT50-WMA63065	63	175	32	48	30	1”×8산	M16
NT50-WMA63085	63	195	32	68	50	1”×8산	M16
NT50-WMA63115	63	225	32	98	80	1”×8산	M16
NT50-WMA63135	63	245	32	118	100	1”×8산	M16

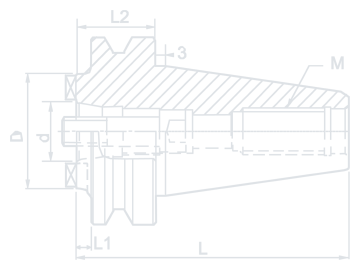

BT50-WMA / NT50-WMA (D80)

카탈로그 101쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 101쪽 표 기준

D

80mm

d

45mm

품번

10개

BT50-WMA / NT50-WMA (D80)

품번	Dmm	Lmm	dmm	L2mm	L1mm	Mmm	볼트
BT50-WMA80040	80	150	45	48	10	M24	M20
BT50-WMA80065	80	170	45	68	30	M24	M20
BT50-WMA80085	80	190	45	88	50	M24	M20
BT50-WMA80115	80	220	45	118	80	M24	M20
BT50-WMA80135	80	240	45	138	100	M24	M20
NT50-WMA80045	80	155	45	28	10	1”×8산	M20
NT50-WMA80065	80	175	45	48	30	1”×8산	M20
NT50-WMA80085	80	195	45	68	50	1”×8산	M20
NT50-WMA80115	80	225	45	98	80	1”×8산	M20
NT50-WMA80135	80	245	45	118	100	1”×8산	M20

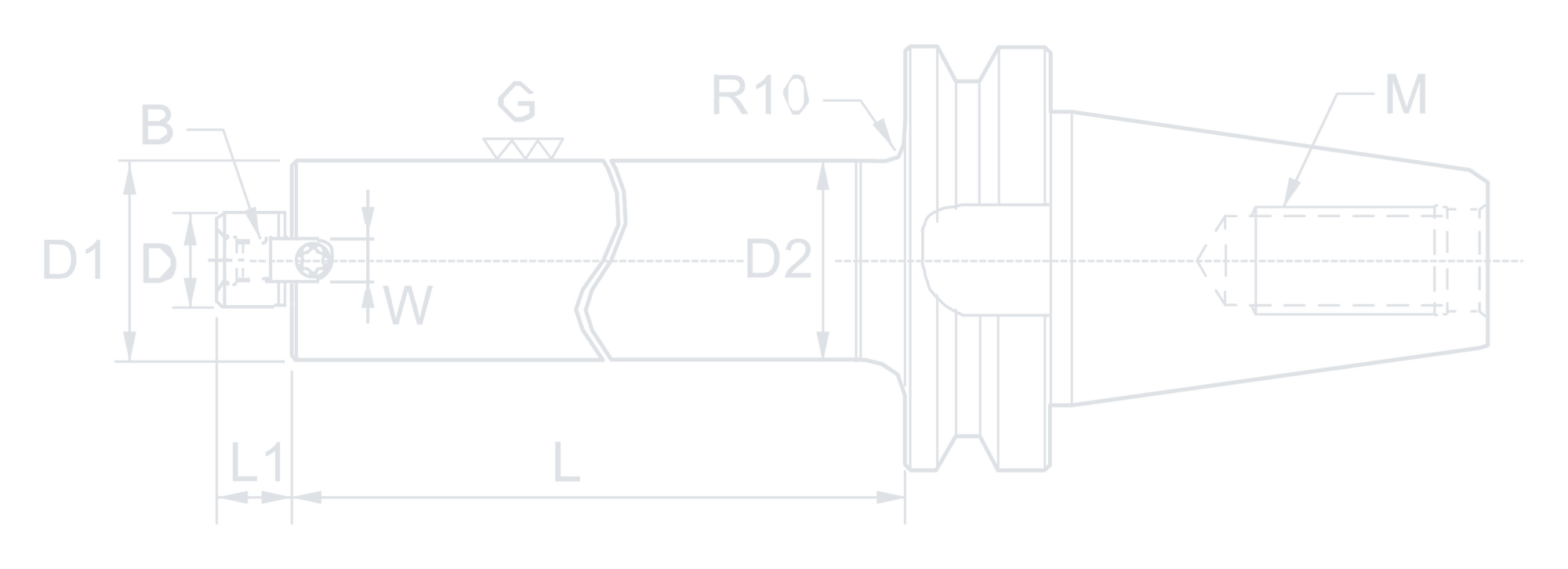

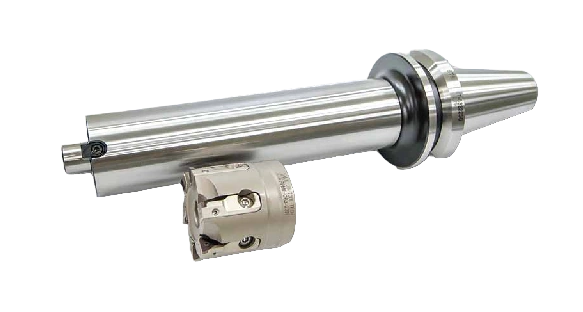

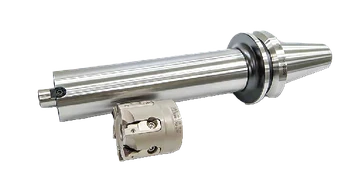

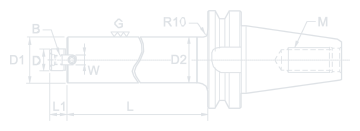

찍기 커터 아버

모듈러 · 카탈로그 102쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 102쪽 표 기준

D

22mm

품번

17개

찍기 커터 아버 · 모듈러

품번	Dmm	D1mm	Lmm	L1mm	Wmm	Bmm	Mmm
BT50-PPMT-5022100	22	47	100	18	10	M10	M24
BT50-PPMT-5022150	22	47	150	18	10	M10	M24
BT50-PPMT-5022200	22	47	200	18	10	M10	M24
BT50-PPMT-5022250	22	47	250	18	10	M10	M24
BT50-PPMT-5022300	22	47	300	18	10	M10	M24
BT50-PPMT-5022350	22	47	350	18	10	M10	M24
BT50-PPMT-5022400	22	47	400	18	10	M10	M24
BT50-PPMT-6322100	22	60	100	18	10	M10	M24
BT50-PPMT-6322150	22	60	150	18	10	M10	M24
BT50-PPMT-6322200	22	60	200	18	10	M10	M24
BT50-PPMT-6322250	22	60	250	18	10	M10	M24
BT50-PPMT-6322300	22	60	300	18	10	M10	M24
BT50-PPMT-6322350	22	60	350	18	10	M10	M24
BT50-PPMT-6322400	22	60	400	18	10	M10	M24
BT50-PPMT-6322450	22	60	450	18	10	M10	M24
BT50-PPMT-6322500	22	60	500	18	10	M10	M24
BT50-PPMT-6322550	22	60	500	18	10	M10	M24

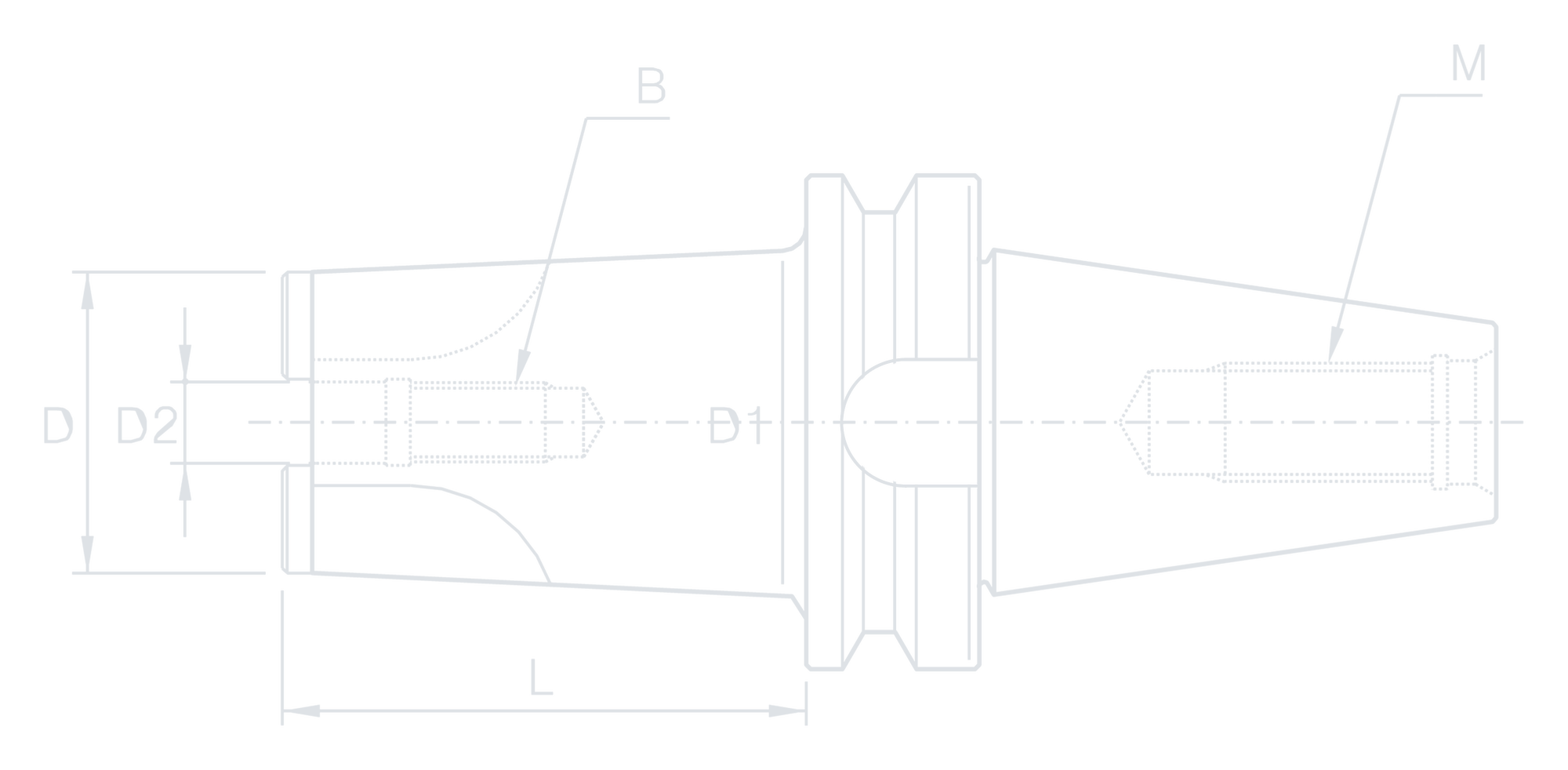

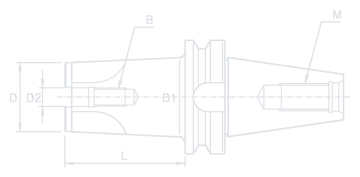

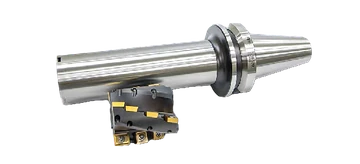

FPM

카탈로그 103쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 103쪽 표 기준

D

48 · 60mm

품번

34개

FPM

품번	Dmm	D1mm	D2mm	Lmm	Bmm	Mmm
NT50-FPM-12.5100	48	50	12.5	100	M12	1”×8산
NT50-FPM-12.5150	48	50	12.5	150	M12	1”×8산
NT50-FPM-12.5200	48	50	12.5	200	M12	1”×8산
NT50-FPM-12.5250	48	50	12.5	250	M12	1”×8산
NT50-FPM-12.5300	48	50	12.5	300	M12	1”×8산
NT50-FPM-12.5350	48	50	12.5	350	M12	1”×8산
NT50-FPM-12.5400	48	50	12.5	400	M12	1”×8산
NT50-FPM-16.5100	60	63	16.5	100	M16	1”×8산
NT50-FPM-16.5150	60	63	16.5	150	M16	1”×8산
NT50-FPM-16.5200	60	63	16.5	200	M16	1”×8산
NT50-FPM-16.5250	60	63	16.5	250	M16	1”×8산
NT50-FPM-16.5300	60	63	16.5	300	M16	1”×8산
NT50-FPM-16.5350	60	63	16.5	350	M16	1”×8산
NT50-FPM-16.5400	60	63	16.5	400	M16	1”×8산
BT50-FPM-12.5100	48	50	12.5	100	M12	M24
BT50-FPM-12.5150	48	50	12.5	150	M12	M24
BT50-FPM-12.5200	48	50	12.5	200	M12	M24
BT50-FPM-12.5250	48	50	12.5	250	M12	M24
BT50-FPM-12.5300	48	50	12.5	300	M12	M24
BT50-FPM-12.5350	48	50	12.5	350	M12	M24
BT50-FPM-12.5400	48	50	12.5	400	M12	M24
BT50-FPM-16.5100	60	63	16.5	100	M16	M24
BT50-FPM-16.5150	60	63	16.5	150	M16	M24
BT50-FPM-16.5200	60	63	16.5	200	M16	M24
BT50-FPM-16.5250	60	63	16.5	250	M16	M24
BT50-FPM-16.5300	60	63	16.5	300	M16	M24
BT50-FPM-16.5350	60	63	16.5	350	M16	M24
BT50-FPM-16.5400	60	63	16.5	400	M16	M24
BT50-FPM-16.5450	60	63	16.5	450	M16	M24
BT50-FPM-16.5500	60	63	16.5	500	M16	M24
BT50-FPM-16.5550	60	63	16.5	550	M16	M24
BT50-FPM-16.5600	60	63	16.5	600	M16	M24
BT50-FPM-16.5650	60	63	16.5	650	M16	M24
BT50-FPM-16.5700	60	63	16.5	700	M16	M24

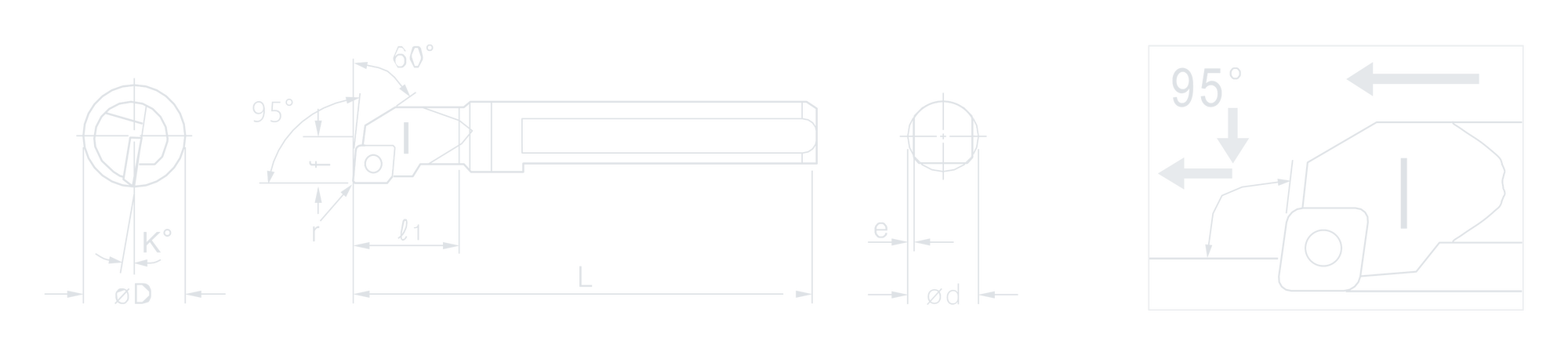

SCLC

초경 보링바 · 카탈로그 107쪽

도면 1

견적 문의

• 도면

시리즈 요약카탈로그 107쪽 표 기준

D

11 – 25mm

d

8 – 20mm

품번

5개

카탈로그 107쪽 표 기준

스크류

TS25 외 1종

렌치

TX08 외 1종

SCLC · 초경 보링바

품번	적용범위	적용범위	dmm	Lmm	I1mm	Fmm	Emm	K°	Dmm	Rmm	스크류	렌치
C08HSCLCR06	CCMW CCMT CCGW	0602..	8	100	12	6	0.5	15	11	0.4	TS25	TX08
C10KSCLCR06	CCMW CCMT CCGW	0602..	10	125	16	7	0.5	13	13	0.4	TS25	TX08
C12MSCLCR06	CCMW CCMT CCGW	0602..	12	150	20	9	0.5	10	16	0.4	TS25	TX08
C16RSCLCR06	CCMW CCMT CCGW	09T3..	16	200	25	11	1	7	20	0.8	TS4	TX15
C20SSCLCR06	CCMW CCMT CCGW	09T3..	20	250	32	13	1	7	25	0.8	TS4	TX15

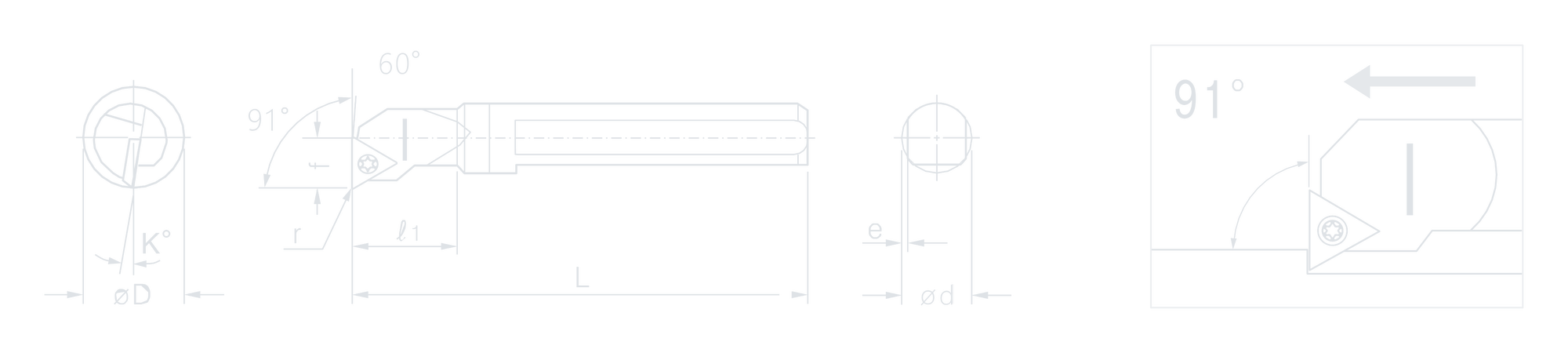

STFC

초경 보링바 · 카탈로그 107쪽

도면 1

견적 문의

• 도면

시리즈 요약카탈로그 107쪽 표 기준

D

11 – 32mm

d

8 – 25mm

품번

6개

카탈로그 107쪽 표 기준

스크류

3종 · 표 참조

렌치

3종 · 표 참조

STFC · 초경 보링바

품번	적용범위	적용범위	dmm	Lmm	I1mm	Fmm	Emm	K°	Dmm	Rmm	스크류	렌치
C08HSTFCR09	TCMW TCMT	0902..	8	100	12	6	0.5	15	11	0.4	TS22	TX06
C10KSTFCR11	TCMW TCMT	1102..	10	125	16	7	0.5	13	13	0.4	TS25	TX08
C12MSTFCR11	TCMW TCMT	1102..	12	150	20	9	0.5	10	16	0.4	TS25	TX08
C16RSTFCR11	TCMW TCMT	1102..	16	200	25	11	1	7	20	0.4	TS25	TX08
C20SSTFCR16	TCMW TCMT	16T3..	20	200	32	13	1	7	25	0.8	TS4	TX15
C25TSFCR16	TCMW TCMT	16T3..	25	250	40	17	1	5	32	0.8	TS4	TX15
