MILLING CUTTER · SHRINK CHUCK
열박음 척4개 시리즈 · 품번 25개
척을 가열해 공구 생크를 끼워 고정하는 열박음 척(슈링크 척)입니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.
- SERIES
- 4개
- PART NO.
- 25개
- TYPE
- 웰던 생크
- SOURCE
- 2022 절삭공구 카탈로그
밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.
SERIES
시리즈별 규격표.열박음 척 4개 시리즈.
시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

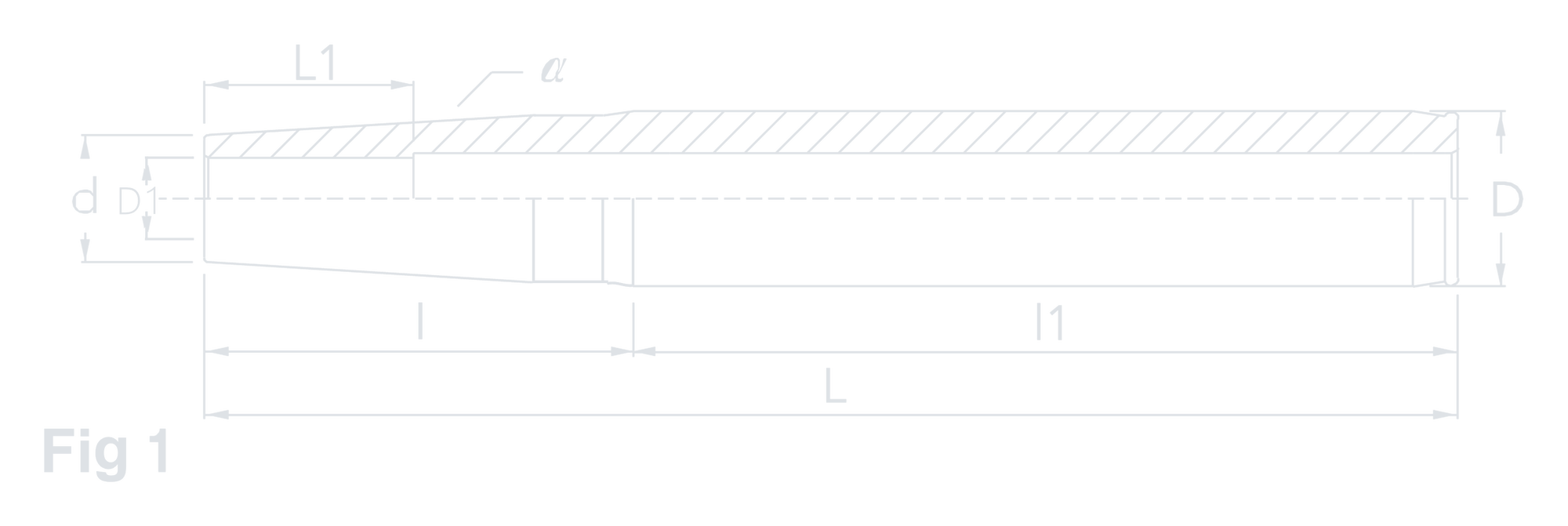

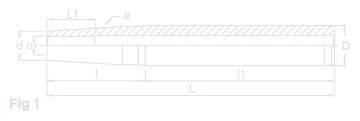

| 품번 | Dmm | D1mm | dmm | α° | Lmm | L1mm | lmm | l1mm | Figmm |
|---|---|---|---|---|---|---|---|---|---|

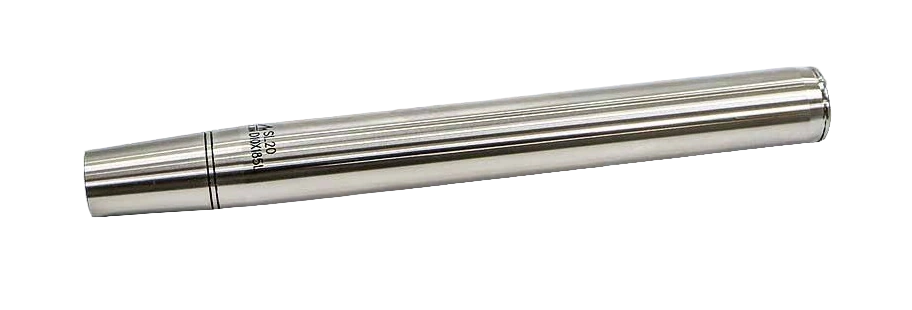

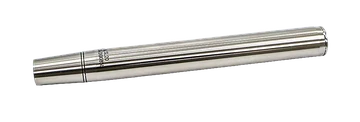

| SL20-D06x185L | 20 | 6 | 12 | 3˚ 30″ | 185 | 20 | 77 | 108 | 1 |
| SL20-D08x185L | 20 | 8 | 14 | 3˚ 30″ | 185 | 25 | 58 | 127 | 1 |
| SL20-D10x185L | 20 | 10 | 16 | 3˚ 30″ | 185 | 30 | 38 | 147 | 1 |
| SL25-D12x185L | 25 | 12 | 18 | 3˚ 30″ | 185 | 30 | 67 | 118 | 1 |
| SL32-D16x185L | 32 | 16 | 25 | 3˚ 30″ | 185 | 40 | 100 | 85 | 1 |
| 품번 | Dmm | D1mm | dmm | α° | Lmm | L1mm | lmm | l1mm | Figmm |
|---|---|---|---|---|---|---|---|---|---|
| SC20-D06x185L | 20 | 6 | 9.5 | 3˚ 30″ | 185 | 20 | 86 | 99 | 1 |
| SC20-D08x185L | 20 | 8 | 11.5 | 3˚ 30″ | 185 | 25 | 70 | 115 | 1 |
| SC20-D10x185L | 20 | 10 | 13.5 | 3˚ 30″ | 185 | 30 | 55 | 130 | 1 |
| SC25-D12x185L | 25 | 12 | 15.5 | 3˚ 30″ | 185 | 30 | 80 | 105 | 1 |
| SC32-D16x185L | 32 | 16 | 19.5 | 3˚ 30″ | 185 | 40 | 103 | 82 | 1 |

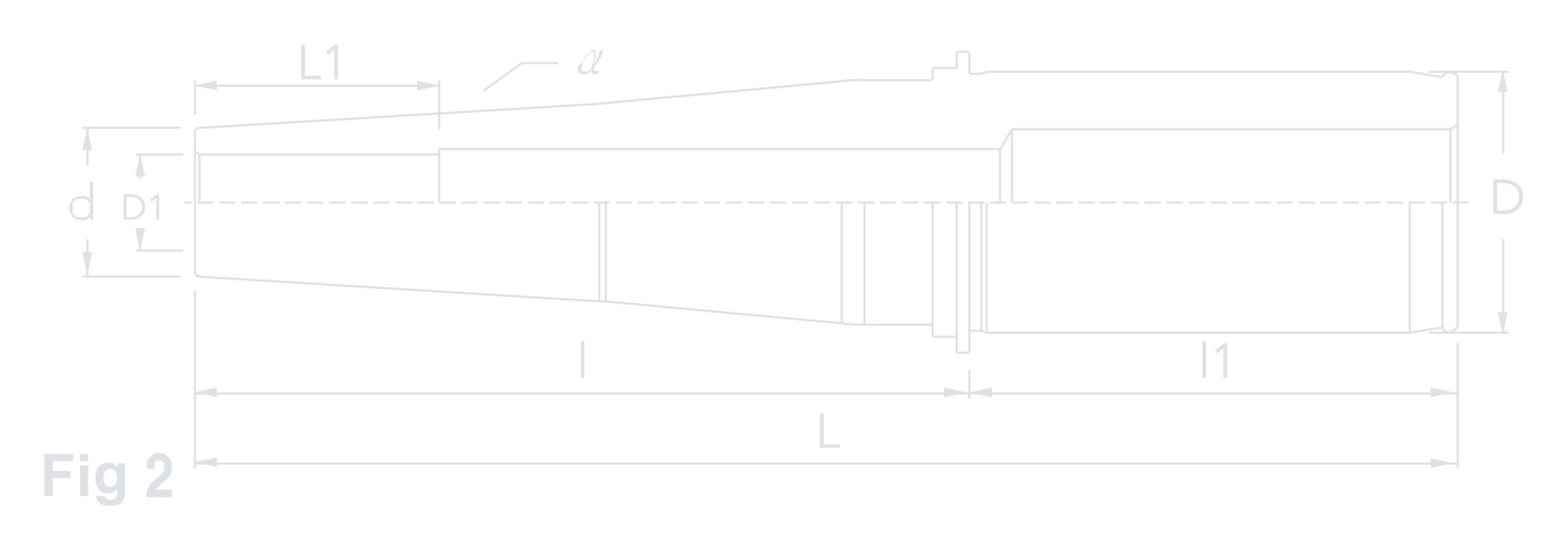

| 품번 | Dmm | D1mm | dmm | α° | Lmm | L1mm | lmm | l1mm | Figmm |
|---|---|---|---|---|---|---|---|---|---|
| ML32-D06x90S | 32 | 6 | 12 | 3˚ 30″ | 150 | 20 | 90 | 60 | 2 |
| ML32-D08x90S | 32 | 8 | 14 | 3˚ 30″ | 150 | 25 | 90 | 60 | 2 |
| ML32-D10x90S | 32 | 10 | 16 | 3˚ 30″ | 150 | 30 | 90 | 60 | 2 |
| ML32-D12x90S | 32 | 12 | 18 | 3˚ 30″ | 150 | 30 | 90 | 60 | 2 |
| ML32-D16x90S | 32 | 16 | 22 | 3˚ 30″ | 150 | 40 | 90 | 60 | 2 |

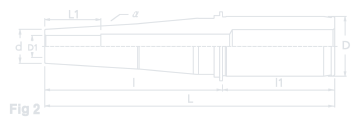

| 품번 | Dmm | D1mm | dmm | α° | Lmm | L1mm | lmm | l1mm | Figmm |
|---|---|---|---|---|---|---|---|---|---|

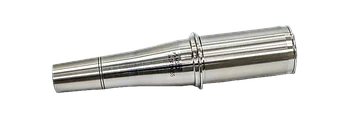

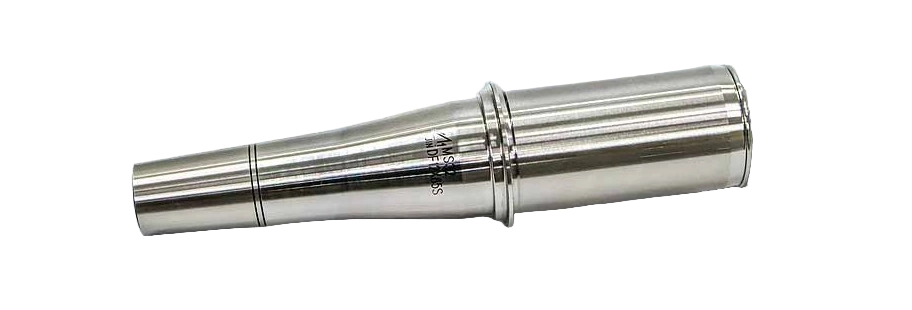

| MC32-D06x55S | 32 | 6 | 12 | 3˚ 30″ | 115 | 20 | 55 | 60 | 2 |
| MC32-D08x55S | 32 | 8 | 14 | 3˚ 30″ | 115 | 25 | 55 | 60 | 2 |
| MC32-D10x55S | 32 | 10 | 16 | 3˚ 30″ | 115 | 30 | 55 | 60 | 2 |
| MC32-D12x55S | 32 | 12 | 18 | 3˚ 30″ | 115 | 30 | 55 | 60 | 2 |
| MC32-D16x55S | 32 | 16 | 22 | 3˚ 30″ | 115 | 40 | 55 | 60 | 2 |
| MC32-D06x45S | 32 | 6 | 12 | 3˚ 30″ | 105 | 20 | 45 | 60 | 2 |
| MC32-D08x45S | 32 | 8 | 14 | 3˚ 30″ | 105 | 25 | 45 | 60 | 2 |
| MC32-D10x45S | 32 | 10 | 16 | 3˚ 30″ | 105 | 30 | 45 | 60 | 2 |
| MC32-D12x45S | 32 | 12 | 18 | 3˚ 30″ | 105 | 30 | 45 | 60 | 2 |
| MC32-D16x45S | 32 | 16 | 22 | 3˚ 30″ | 105 | 40 | 45 | 60 | 2 |
NEW PRODUCTS
신제품·추가 규격.카탈로그 이후에 새로 나온 공구.
2022 절삭공구 카탈로그에 아직 실리지 않은 신제품과 추가 규격입니다. 규격표와 견적 문의는 신제품 페이지에 있습니다.
초경드릴용 열박음척
열박음 척 · 규격 11종
롱타입 열박음척
열박음 척 · 규격 9종
열박음 척 MC32
추가 규격 1종 · 기존 규격은 카탈로그 104쪽
