MILLING CUTTER · GAUGE · SETTING BLOCK

게이지·세팅 블록4개 시리즈

볼 게이지, 세팅바, 세팅 블록입니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.

규격표 보기
SERIES
4개
TYPE
웰던 생크 · 세팅 블록
SOURCE
2022 절삭공구 카탈로그

밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.

    SERIES

    시리즈별 규격표.게이지·세팅 블록 4개 시리즈.

    시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

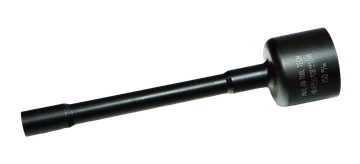

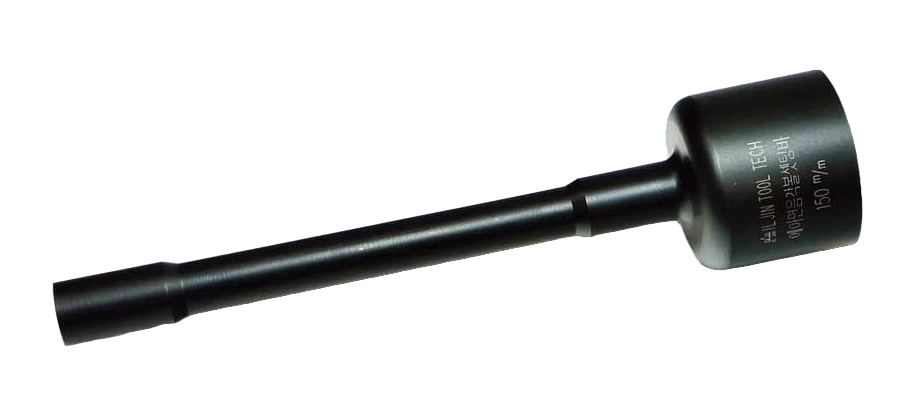

    외아면 세팅바

    웰던 생크 · 카탈로그 92쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 92쪽 표 기준
    D
    12.5mm
    d
    35mm
    규격
    2종
    외아면 세팅바 · 웰던 생크
    품번DmmdmmLmmL1mm
    외아면세팅바12.53510030
    외아면세팅바12.53515030

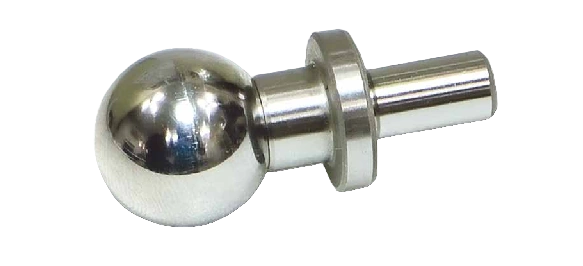

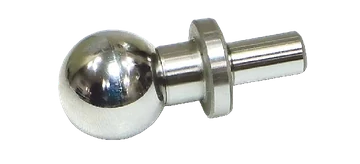

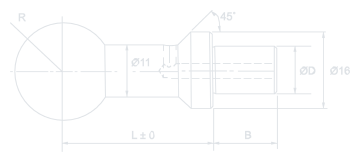

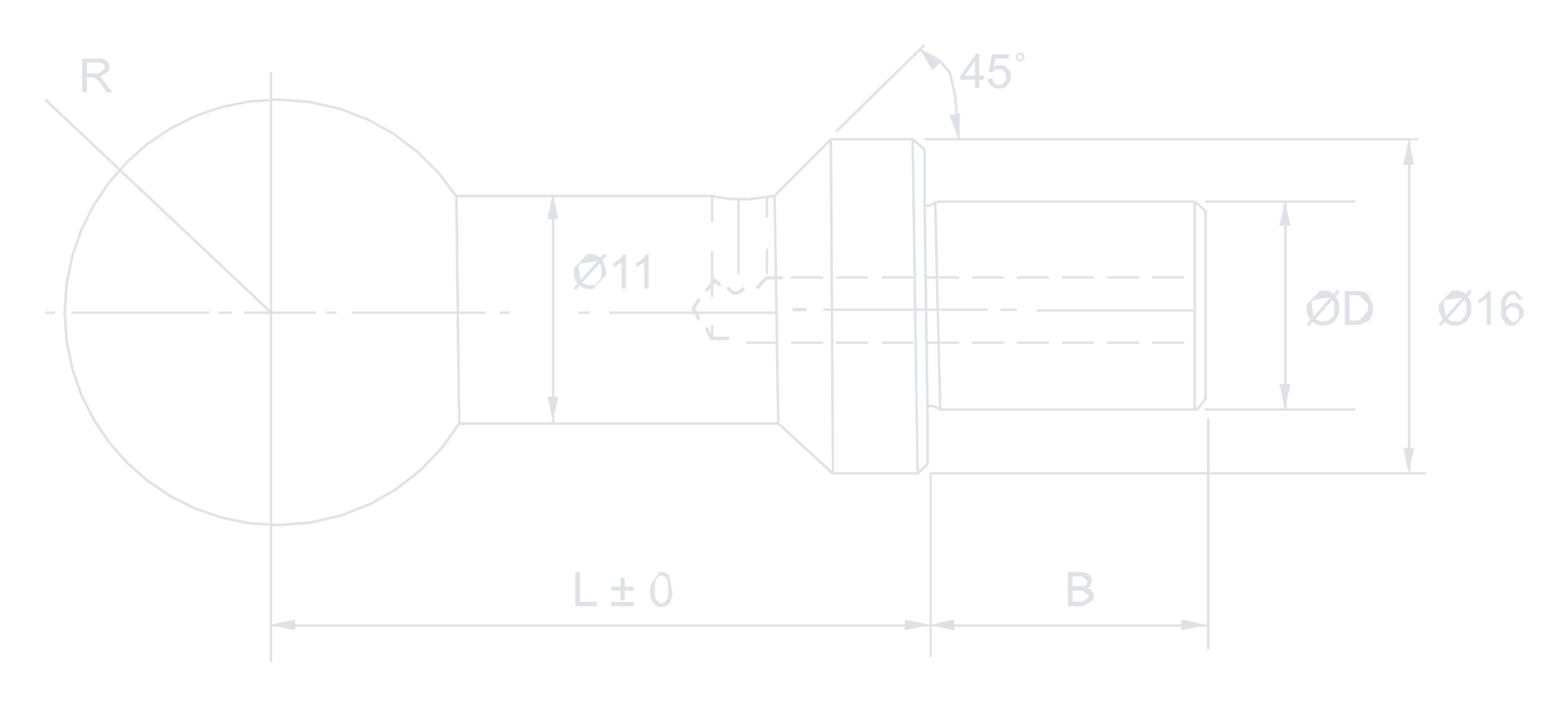

    볼 게이지

    웰던 생크 · 카탈로그 93쪽

    사진 1 · 도면 1
    볼 게이지 · 웰던 생크
    품번RmmDmmLmmBmm
    볼 게이지108-0.0420(30)8
    볼 게이지108-0.0220(30)8
    볼 게이지108±0.0020(30)8
    볼 게이지108+0.0220(30)8
    볼 게이지108+0.0420(30)8
    볼 게이지1010-0.0420(30)10
    볼 게이지1010-0.0220(30)10
    볼 게이지1010±0.0020(30)10
    볼 게이지1010+0.0220(30)10
    볼 게이지1010+0.0420(30)10

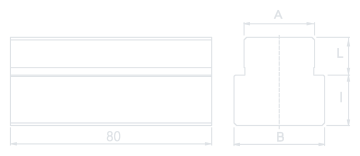

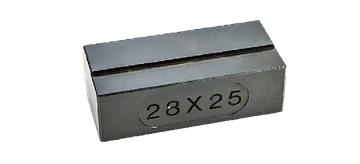

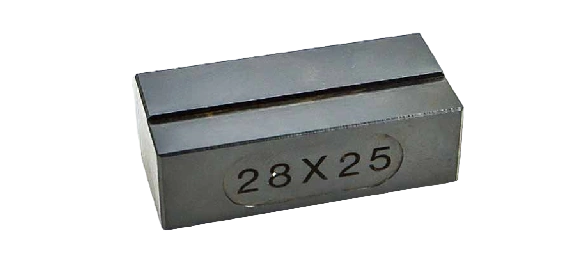

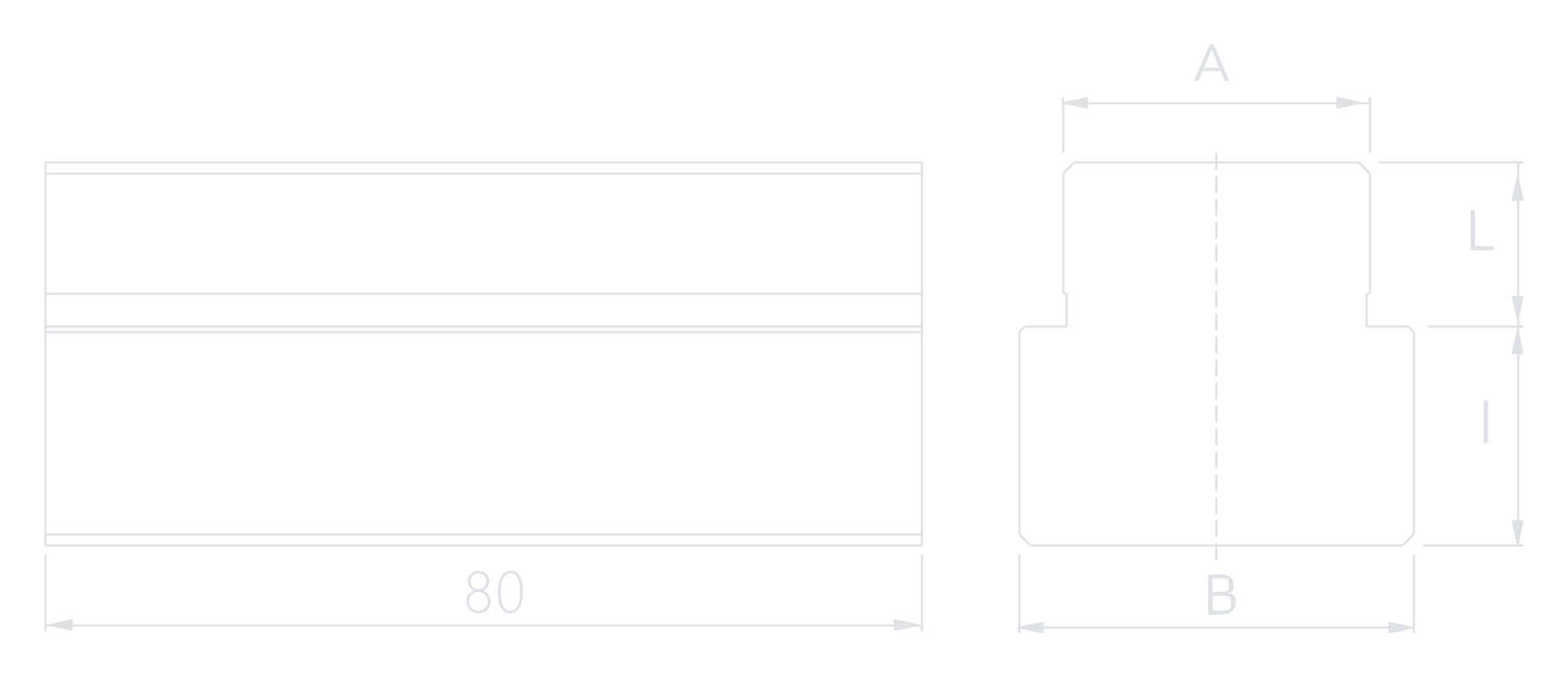

    키 블록

    세팅 블록 · 카탈로그 105쪽

    사진 1 · 도면 1
    키 블록 · 세팅 블록
    품번A (기계)B (제품)Lmmlmm1SET
    키 블록222523184 EA
    키 블록2225.423184 EA
    키 블록2227.523184 EA
    키 블록222823184 EA
    키 블록223023184 EA
    키 블록223223184 EA
    키 블록223623184 EA
    키 블록223823184 EA
    키 블록242523184 EA
    키 블록2425.423184 EA
    키 블록2427.523184 EA
    키 블록242823184 EA
    키 블록243023184 EA
    키 블록243223184 EA
    키 블록243623184 EA
    키 블록243823184 EA
    키 블록282523184 EA
    키 블록2825.423184 EA
    키 블록2827.523184 EA
    키 블록282823184 EA
    키 블록283023184 EA
    키 블록283223184 EA
    키 블록283623184 EA
    키 블록283823184 EA

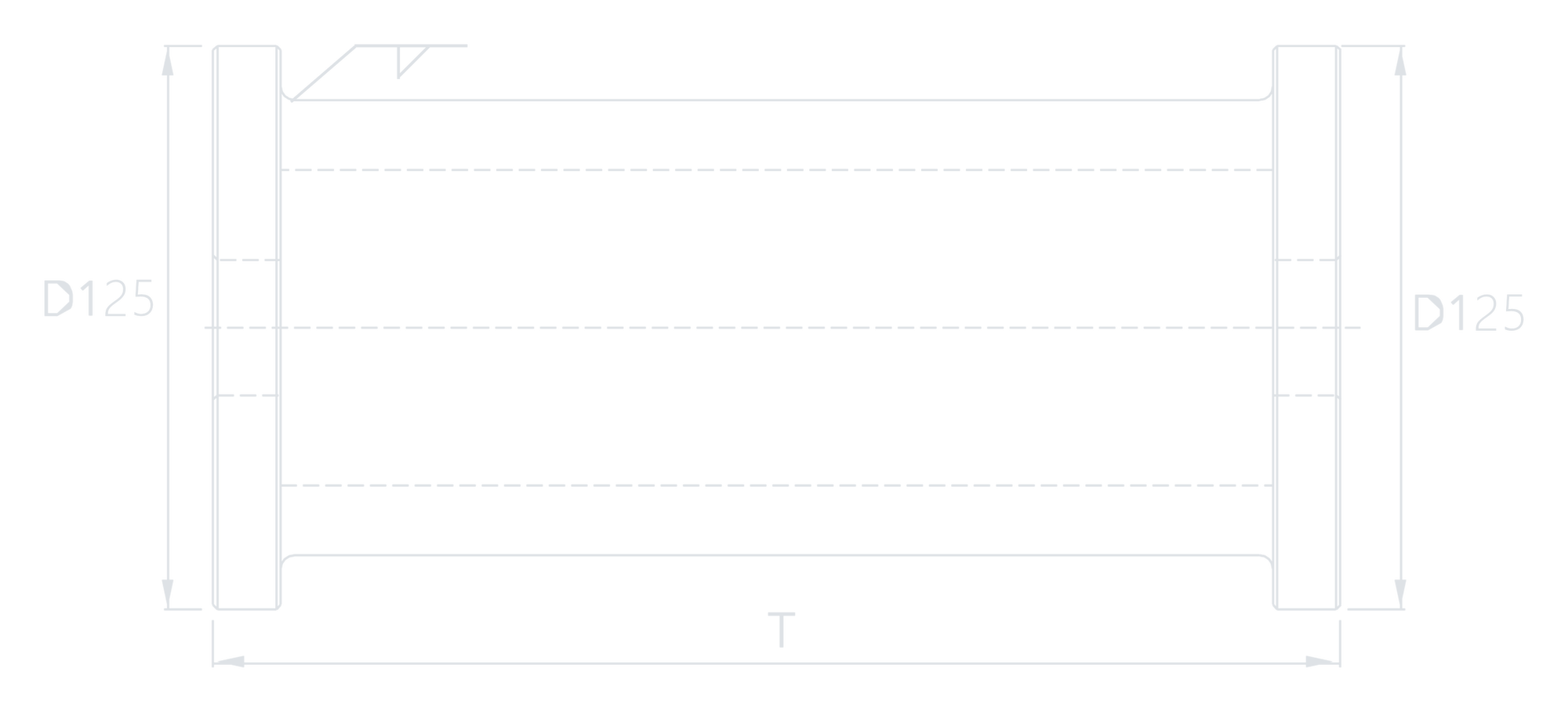

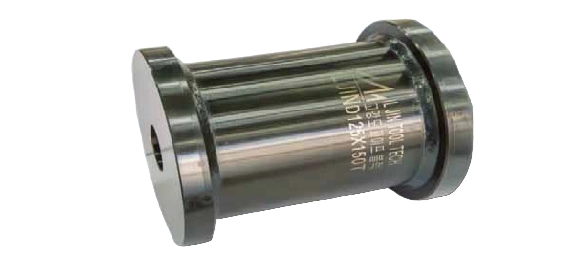

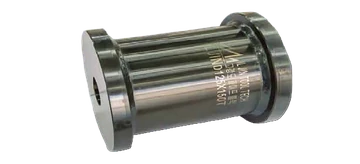

    고강도 파이프 블록

    세팅 블록 · 카탈로그 106쪽

    사진 1 · 도면 1
    고강도 파이프 블록 · 세팅 블록
    품번Tmm1SET
    고강도 파이프 블록1004 EA
    고강도 파이프 블록1504 EA
    고강도 파이프 블록2004 EA
    고강도 파이프 블록2504 EA
    고강도 파이프 블록3004 EA
    고강도 파이프 블록3504 EA
    고강도 파이프 블록4004 EA

    MILLING CUTTER

    표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

    품번이나 도면, 가공 조건을 보내 주시면 알맞은 커터를 제안해 드립니다.

    031-430-7094
