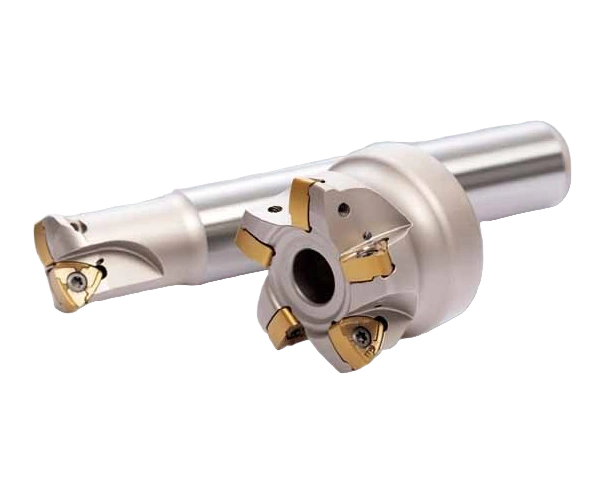

MILLING CUTTER · HIGH-FEED CUTTER

고이송 커터24개 시리즈 · 품번 293개

고이송 가공용 인서트형 커터입니다. 웰던 생크형, 초경 생크형, 보어형이 있습니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.

규격표 보기
SERIES
24개
PART NO.
293개
TYPE
초경 생크 · 웰던 생크 · 보어형
SOURCE
2022 절삭공구 카탈로그

밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.

    SERIES

    시리즈별 규격표.고이송 커터 24개 시리즈.

    시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

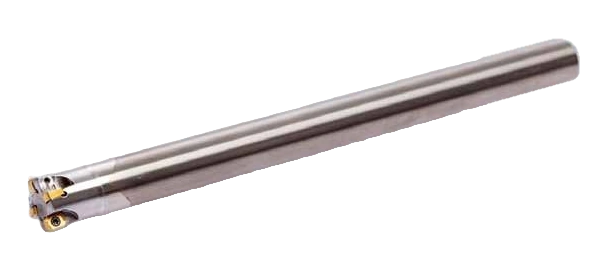

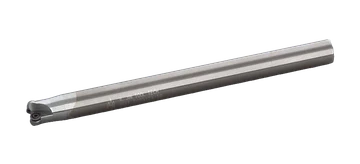

    C-ASMC

    초경 생크 · 호환 인서트 HITACHI · 카탈로그 26쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 26쪽 표 기준
    가공 직경 D
    Ø10 – 17mm
    생크 d
    Ø10 · 12 · 16mm
    날수
    2 · 3 · 4
    품번
    8개
    카탈로그 26쪽 표 기준
    인서트
    JDMT0702
    스크류
    ST18042-60M1.8
    렌치
    TX-6
    C-ASMC · 초경 생크
    품번DmmdmmLmm날수인서트스크류렌치
    C-ASMC-101012010101202JDMT0702ST18042-60M1.8TX-6
    C-ASMC-111012011101202JDMT0702ST18042-60M1.8TX-6
    C-ASMC-111015011101502JDMT0702ST18042-60M1.8TX-6
    C-ASMC-121215012121502JDMT0702ST18042-60M1.8TX-6
    C-ASMC-131215013121502JDMT0702ST18042-60M1.8TX-6
    C-ASMC-1312150-3F13121503JDMT0702ST18042-60M1.8TX-6
    C-ASMC-161620016162004JDMT0702ST18042-60M1.8TX-6
    C-ASMC-171620017162004JDMT0702ST18042-60M1.8TX-6

    ASMC

    웰던 생크 · 호환 인서트 HITACHI · 카탈로그 26쪽

    ASMC · 웰던 생크
    품번DmmdmmLmm날수인서트스크류렌치
    ASMC-101010010101002JDMT0702ST18042-60M1.8TX-6
    ASMC-111010011101002JDMT0702ST18042-60M1.8TX-6
    ASMC-121210012121002JDMT0702ST18042-60M1.8TX-6
    ASMC-131210013121002JDMT0702ST18042-60M1.8TX-6
    ASMC-1312100-3F13121003JDMT0702ST18042-60M1.8TX-6
    ASMC-141212014121203JDMT0702ST18042-60M1.8TX-6

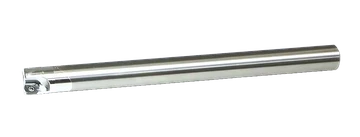

    C-TE90AP

    초경 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 27쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 27쪽 표 기준
    가공 직경 D
    Ø10 – 17mm
    생크 d
    Ø10 · 12 · 16mm
    날수
    2 · 3 · 4
    품번
    8개
    카탈로그 27쪽 표 기준
    인서트
    AXM(C)T060208R
    스크류
    ST18042-60M1.8
    렌치
    TX-6
    C-TE90AP · 초경 생크
    품번DmmdmmLmm날수인서트스크류렌치
    C-TE90AP-101012010101202AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-111012011101202AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-111015011101502AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-121215012121502AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-131215013121502AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-1312150-3F13121503AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-161620016162004AXM(C)T060208RST18042-60M1.8TX-6
    C-TE90AP-171620017162004AXM(C)T060208RST18042-60M1.8TX-6

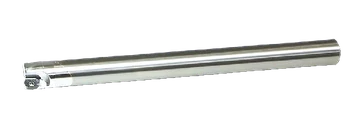

    C-MPMC

    초경 생크 · 호환 인서트 DIJET · 카탈로그 27쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 27쪽 표 기준
    가공 직경 D
    Ø10 – 17mm
    생크 d
    Ø10 · 12 · 16mm
    날수
    2 · 3 · 4
    품번
    8개
    카탈로그 27쪽 표 기준
    인서트
    EQMC060210ER / EOMT06021RZER
    스크류
    ST18042-60 / M1.8
    렌치
    TX-6
    C-MPMC · 초경 생크
    품번DmmdmmLmm날수인서트스크류렌치
    C-MPMC-101012010101202EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-111012011101202EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-111015011101502EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-121215012121502EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-131215013121502EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-1312150-3F13121503EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-161620016162004EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6
    C-MPMC-171620017162004EQMC060210ER / EOMT06021RZERST18042-60 / M1.8TX-6

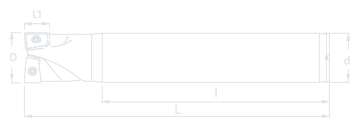

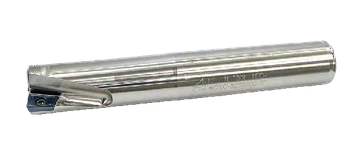

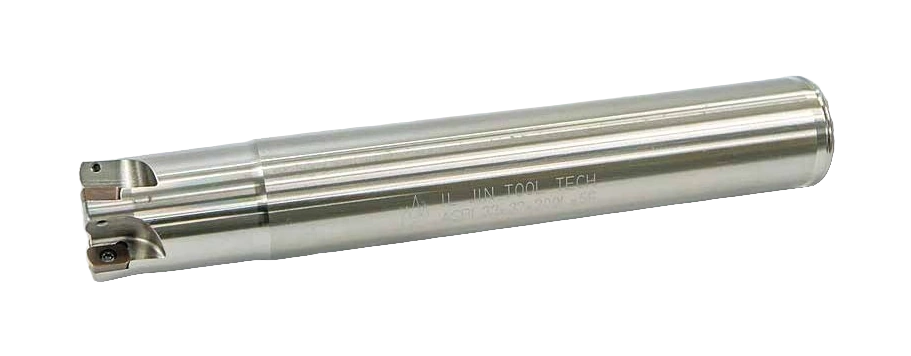

    AQXR-2F

    웰던 생크 · 호환 인서트 MITSUBISHI · Any Cut · 카탈로그 49쪽

    사진 1 · 도면 1
    사용 인서트 · 품번 21개 중 19개밀링 인서트 · 카탈로그 84쪽
    QOMT0830R 외 3종
    QOMT0830R 외 3종
    시리즈 요약카탈로그 49쪽 표 기준
    가공 직경 D
    Ø16 – 40mm
    생크 d
    Ø16 – 32mm
    날수
    2
    품번
    21개

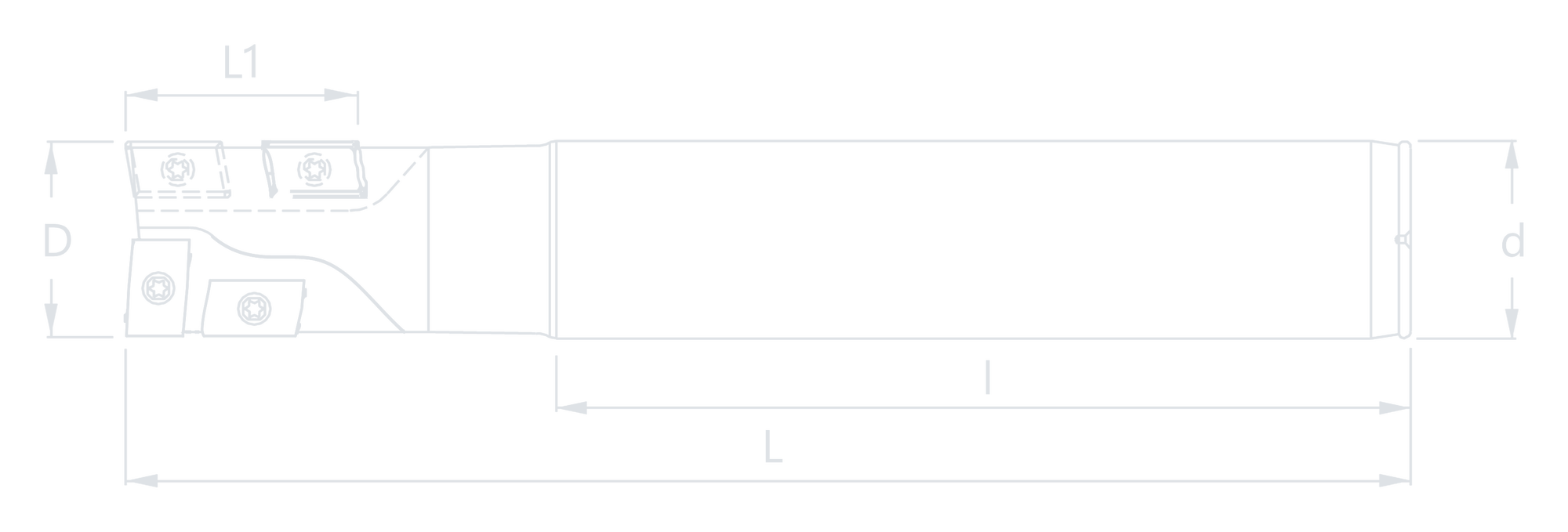

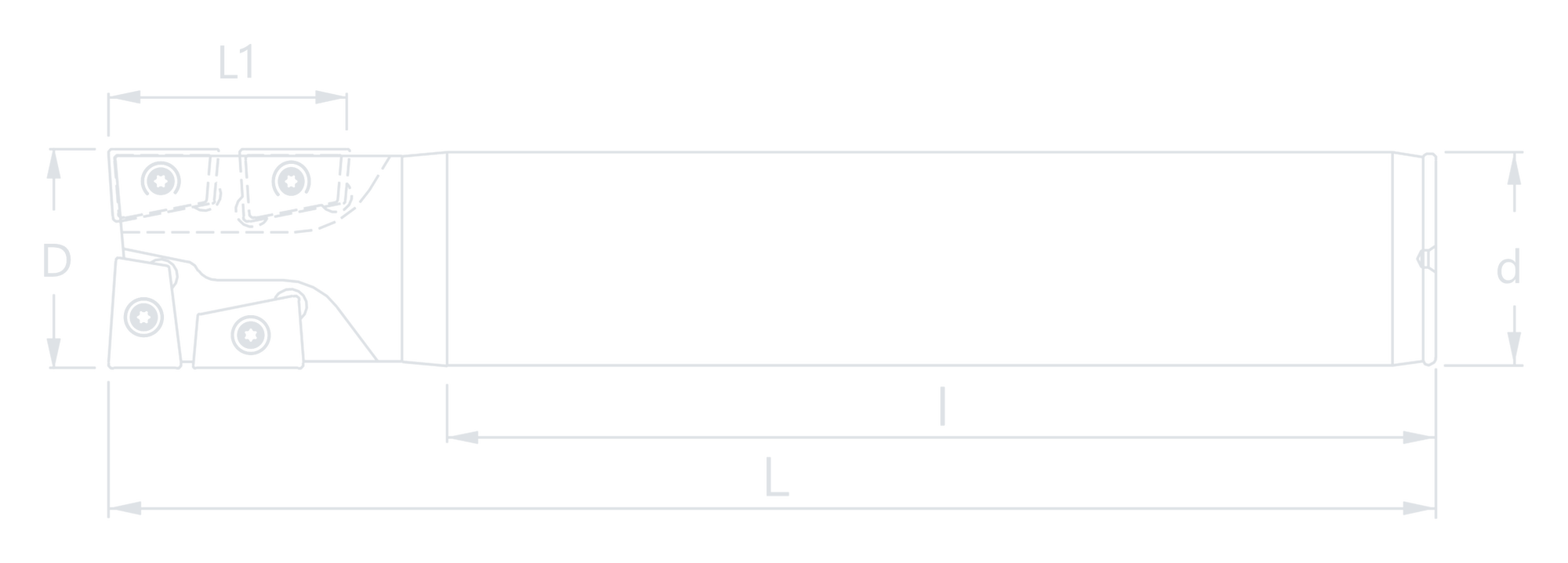

    AQXR-2F · 웰던 생크

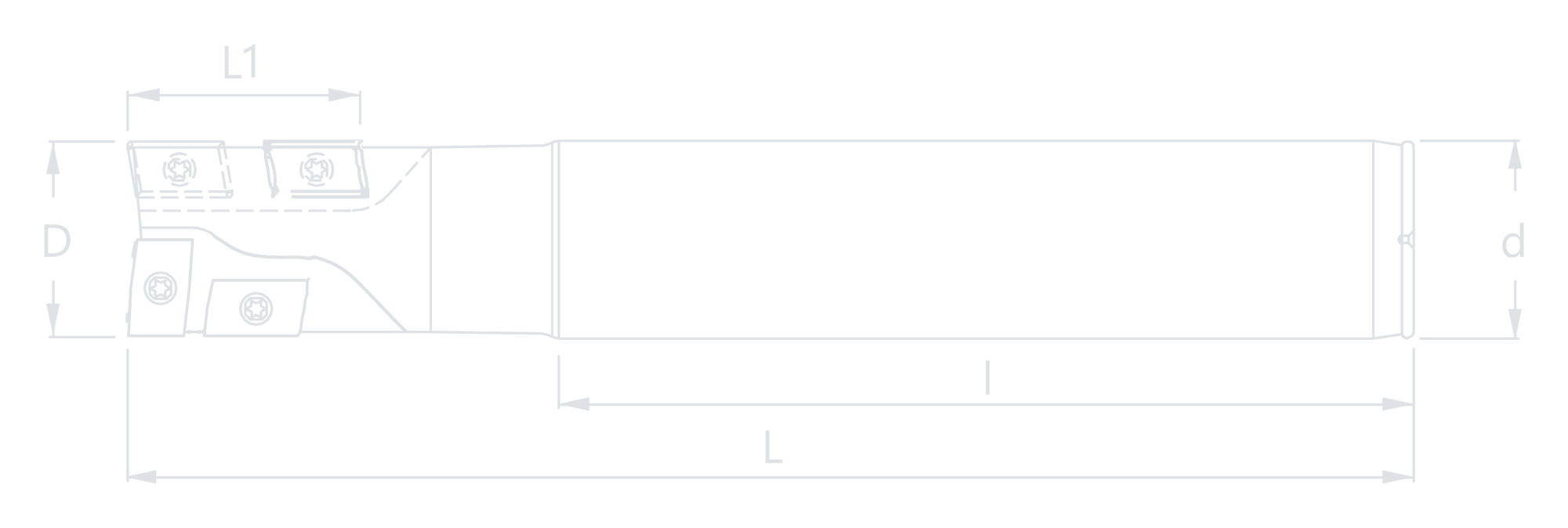

    품번DmmdmmL1mmLmmlmm날수인서트스크류렌치
    AQXR-1616200-2F16167.42001502QOMT0830R / AQMT0830RST2043-60HTX-6
    AQXR-1716200-2F17167.42001702QOMT0830R / AQMT0830RST2043-60HTX-6
    AQXR-2020200-2F20209.22001452QOMT1035R AQMT1035RST2553-55 M2.5TX-8
    AQXR-2120200-2F21209.22001602QOMT1035R AQMT1035RST2553-55 M2.5TX-8
    AQXR-2120250-2F21209.22502102QOMT1035R AQMT1035RST2553-55 M2.5TX-8
    AQXR-2120300-2F21209.23002602QOMT1035R AQMT1035RST2553-55 M2.5TX-8
    AQXR-2525200-2F252511.52001352QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2525250-2F252511.52501852QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2525300-2F252511.53002352QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2625200-2F262511.52001602QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2625250-2F262511.52502102QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2625300-2F262511.53002602QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-3232200-2F323214.52001002QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3232250-2F323214.52501602QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332200-2F333214.52001502QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332250-2F333214.52502002QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332300-2F333214.53002502QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332350-2F333214.53503002QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332400-2F333214.54003502QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-4032200-2F4032182001302QOMT2062RST5125-60H / M5TX-25
    AQXR-4032250-2F4032182501802QOMT2062RST5125-60H / M5TX-25

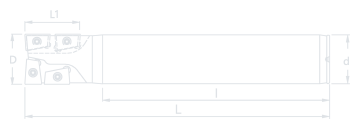

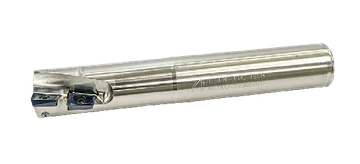

    AQXR-4F

    웰던 생크 · 호환 인서트 MITSUBISHI · Any Cut · 카탈로그 50쪽

    사진 1 · 도면 1
    사용 인서트 · 품번 14개 중 12개밀링 인서트 · 카탈로그 84쪽
    QOMT0830R 외 3종
    QOMT0830R 외 3종
    시리즈 요약카탈로그 50쪽 표 기준
    가공 직경 D
    Ø16 – 40mm
    생크 d
    Ø16 – 32mm
    날수
    4
    품번
    14개
    AQXR-4F · 웰던 생크
    품번DmmdmmL1mmLmmlmm날수인서트스크류렌치
    AQXR-1616200-4F161617.62001504QOMT0830R / AQMT0830RST2043-60H / M2TX-6
    AQXR-1716200-4F171617.62001704QOMT0830R / AQMT0830RST2043-60H / M2TX-6
    AQXR-2020200-4F2020222001454QOMT1035R / AQMT1035RST2553-55 / M2.5TX-8
    AQXR-2120200-4F2120222001604QOMT1035R / AQMT1035RST2553-55 / M2.5TX-8
    AQXR-2525200-4F252527.52001354QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2525250-4F252527.52501854QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2625200-4F262527.52001604QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-2625250-4F262527.52502104QOMT1342R AQMT1342RST3072-60H M3TX-8
    AQXR-3232200-4F323235.22001104QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3232250-4F323235.22501604QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332200-4F333235.22001504QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-3332250-4F333235.22502004QOMT1651R AQMT1651RST4084-60 M4TX-15
    AQXR-4032200-4F4032442001304QOMT2062RST5125-60H / M5TX-25
    AQXR-4032250-4F4032442501804QOMT2062RST5125-60H / M5TX-25

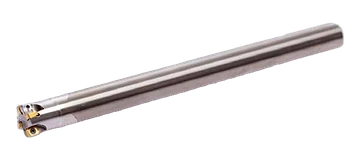

    C-TEBL-04

    초경 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 51쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 51쪽 표 기준
    가공 직경 D
    Ø10 – 17mm
    생크 d
    Ø10 · 12 · 16mm
    날수
    2 · 3 · 4
    품번
    6개
    카탈로그 51쪽 표 기준
    인서트
    BLMP / 0402R-M
    스크류
    ST18042-60 / M1.8
    렌치
    TX-6
    C-TEBL-04 · 초경 생크
    품번DmmdmmLmm날수인서트스크류렌치
    C-TEBL04-D10x2Fx12010101502BLMP / 0402R-MST18042-60 / M1.8TX-6
    C-TEBL04-D11x2Fx15011101502BLMP / 0402R-MST18042-60 / M1.8TX-6
    C-TEBL04-D12x3Fx15012121503BLMP / 0402R-MST18042-60 / M1.8TX-6
    C-TEBL04-D13x3Fx15013121503BLMP / 0402R-MST18042-60 / M1.8TX-6
    C-TEBL04-D16x4Fx20016162004BLMP / 0402R-MST18042-60 / M1.8TX-6
    C-TEBL04-D17x4Fx20017162004BLMP / 0402R-MST18042-60 / M1.8TX-6

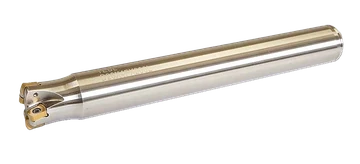

    TEBL-04

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 51쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 51쪽 표 기준
    가공 직경 D
    Ø10 – 17mm
    생크 d
    Ø10 · 12 · 16mm
    날수
    2 · 3 · 4
    품번
    9개
    카탈로그 51쪽 표 기준
    인서트
    BLMP / 0402R-M
    스크류
    ST18042-60 / M1.8
    렌치
    TX-6
    TEBL-04 · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TEBL04-D10x2Fx1001010100802BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D11x2Fx1001110100802BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D11x2Fx15011101501302BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D12x3Fx1001212100803BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D12x3Fx15012121501303BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D13x3Fx1001312100803BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D13x3Fx15013121501303BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D16x4Fx20016162001254BLMP / 0402R-MST18042-60 / M1.8TX-6
    TEBL04-D17x4Fx20017162001254BLMP / 0402R-MST18042-60 / M1.8TX-6

    TEBL-06

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 52쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 52쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2 – 5
    품번
    20개
    카탈로그 52쪽 표 기준
    인서트
    BLMP 0603R
    스크류
    ST25060-60SM2.5
    렌치
    TX-8
    TEBL-06 · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TEBL06-D16x2Fx150L16161501152BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D16x2Fx200L16162001652BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D17x2Fx150L17161501202BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D17x2Fx200L17162001702BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D20x3Fx150L20201501153BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D20x3Fx200L20202001653BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D21x3Fx150L21201501203BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D21x3Fx200L21202001703BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D25x4Fx200L25252001554BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D25x4Fx250L25252502054BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D26x3Fx200L26252001603BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D26x3Fx250L26252502103BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D26x4Fx200L26252001604BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D26x4Fx250L26252502104BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D32x5Fx200L32322001555BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D32x5Fx250L32322502055BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D33x4Fx200L33322001604BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D33x4Fx250L33322502104BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D33x5Fx200L33322001605BLMP 0603RST25060-60SM2.5TX-8
    TEBL06-D33x5Fx250L33322502105BLMP 0603RST25060-60SM2.5TX-8

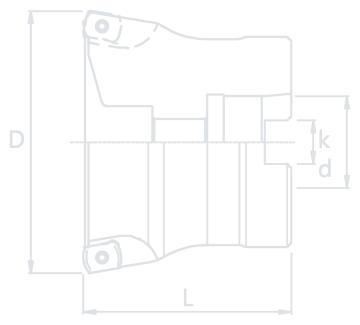

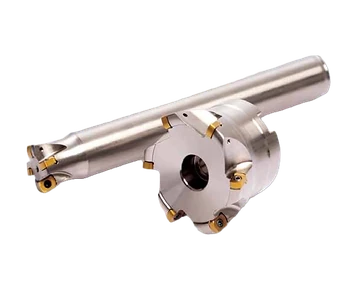

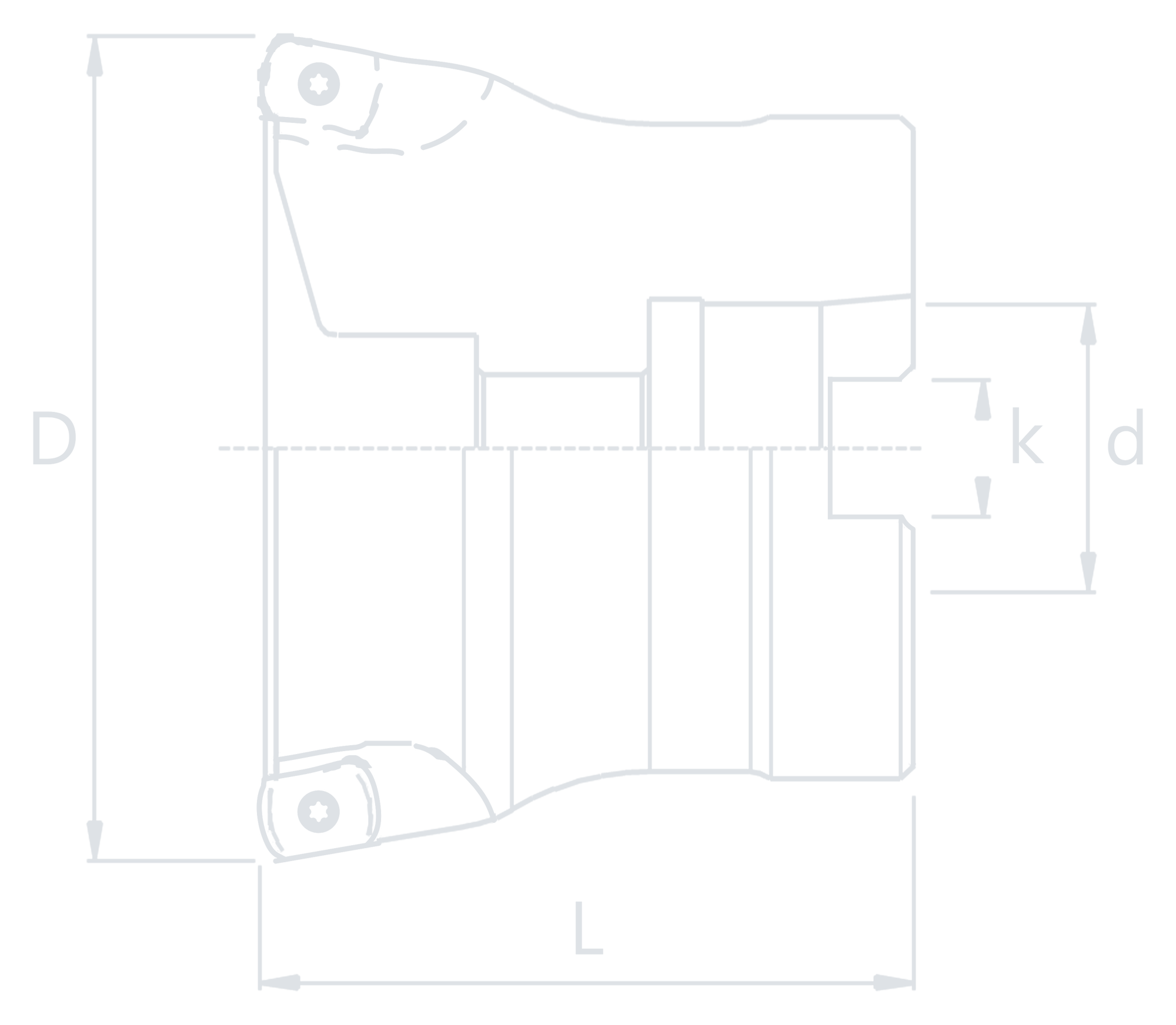

    ESCC

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 52쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 52쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 25.4 · 27mm
    날수
    6 · 7 · 8
    품번
    4개
    카탈로그 52쪽 표 기준
    인서트
    BLMP 0603R
    스크류
    ST25060-60SM2.5
    렌치
    TX-8
    ESCC · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TFBL06-D50x6Fx2250225010.46BLMP 0603RST25060-60SM2.5TX-8
    TFBL06-D63x7Fx2263225010.47BLMP 0603RST25060-60SM2.5TX-8
    TFBL06-D80x8Fx25.48025.4509.58BLMP 0603RST25060-60SM2.5TX-8
    TFBL06-D80x8Fx2780275012.48BLMP 0603RST25060-60SM2.5TX-8

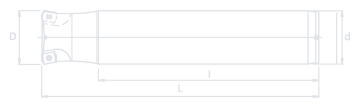

    TEBL-09

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 53쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 53쪽 표 기준
    가공 직경 D
    Ø25 – 40mm
    생크 d
    Ø25 · 32 · 42mm
    날수
    2 · 3 · 4
    품번
    12개
    카탈로그 53쪽 표 기준
    인서트
    BLMP 0904R
    스크류
    JS 35A088IM3.5
    렌치
    TX-10
    TEBL-09 · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TEBL09-D25x2Fx200L25252001552BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D25x3Fx200L25252001552BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D26x2Fx200L26252001652BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D26x2Fx250L26252502152BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D26x3Fx200L26252001653BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D26x3Fx250L26252502153BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D32x4Fx200L32322001654BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D32x4Fx250L32322502154BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D33x4Fx200L33322001654BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D33x4Fx250L33322502154BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D40x4Fx200L40422001504BLMP 0904RJS 35A088IM3.5TX-10
    TEBL09-D40x4Fx250L40422502004BLMP 0904RJS 35A088IM3.5TX-10

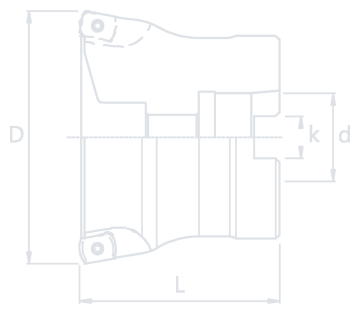

    TFMBL09

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 53쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 53쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 25.4 · 27mm
    날수
    6 · 8 · 9
    품번
    7개
    카탈로그 53쪽 표 기준
    인서트
    BLMP 0904R
    스크류
    JS 35A088IM3.5
    렌치
    TX-10
    TFMBL09 · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TFMBL09-D50x6Fx2250225010.46BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D63x6Fx2263225010.46BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D63x8Fx2263225010.48BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D80x8Fx25.48025.4509.58BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D80x9Fx25.48025.4509.59BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D80x8Fx2780275012.48BLMP 0904RJS 35A088IM3.5TX-10
    TFMBL09-D80x9Fx2780275012.49BLMP 0904RJS 35A088IM3.5TX-10

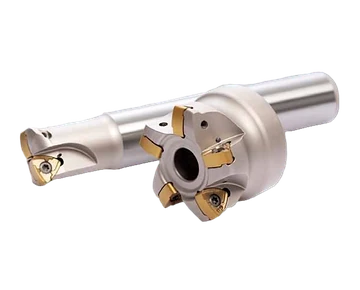

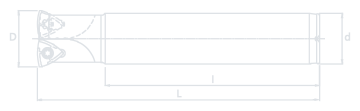

    TEBL-13

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 54쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 54쪽 표 기준
    가공 직경 D
    Ø32 – 50mm
    생크 d
    Ø32 · 42mm
    날수
    2 · 3 · 4
    품번
    7개
    카탈로그 54쪽 표 기준
    인서트
    BLMP 1306R
    스크류
    JS 50B1061-13 M5
    렌치
    TX-20
    TEBL-13 · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TEBL13-D32x2Fx200L32322001602BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D32x2Fx250L32322502102BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D33x2Fx200L33322001602BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D33x2Fx250L33322502102BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D40x3Fx200L40422001603BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D50x4Fx150L50421501104BLMP 1306RJS 50B1061-13 M5TX-20
    TEBL13-D50x4Fx200L50422001604BLMP 1306RJS 50B1061-13 M5TX-20

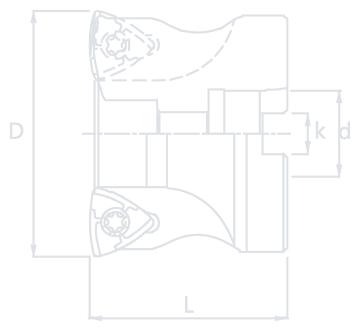

    TFMBL13

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 54쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 54쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 25.4 · 27mm
    날수
    3 – 6
    품번
    8개
    카탈로그 54쪽 표 기준
    인서트
    BLMP 1306R
    스크류
    JS 50B1061-13M5
    렌치
    TX-20
    TFMBL13 · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    TFMBL13-D50x3Fx2250225010.43BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D50x4Fx2250225010.44BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D63x4Fx2263225010.44BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D63x5Fx2263225010.45BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D80x5Fx25.48025.4509.55BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D80x6Fx25.48025.4509.56BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D80x5Fx2780275012.45BLMP 1306RJS 50B1061-13M5TX-20
    TFMBL13-D80x6Fx2780275012.46BLMP 1306RJS 50B1061-13M5TX-20

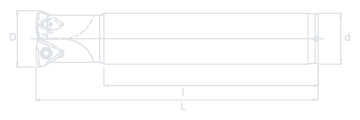

    MXGE · 웰던 생크

    웰던 생크 · 호환 인서트 DIJET · 카탈로그 55쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 55쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2 – 5
    품번
    16개
    카탈로그 55쪽 표 기준
    인서트
    ENMU100412ZER
    스크류
    ST25060-60S / M2.5
    렌치
    TX-8
    MXGE · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    MXGE-1616150-2F16161501152ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-1616200-2F16162001652ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-1716150-2F17161501202ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-1716200-2F17162001702ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2020150-3F20201501153ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2020200-3F20202001653ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2120150-3F21201501203ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2120200-3F21202001703ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2525200-4F25252001554ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2525250-4F25252502054ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2625200-4F26252001604ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-2625250-4F26252502104ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-3232200-5F32322001555ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-3232250-5F32322502055ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-3332200-5F33322001605ENMU100412ZERST25060-60S / M2.5TX-8
    MXGE-3332250-5F33322502105ENMU100412ZERST25060-60S / M2.5TX-8

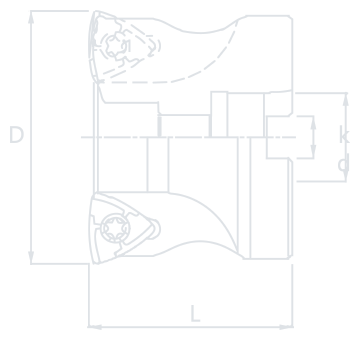

    MXGE · 보어형

    보어형 · 호환 인서트 DIJET · 카탈로그 55쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 55쪽 표 기준
    가공 직경 D
    Ø50 · 63mm
    보어 d
    Ø22mm
    날수
    7
    품번
    2개
    카탈로그 55쪽 표 기준
    인서트
    ENMU / 100412ZER
    스크류
    ST25060-60S / M2.5
    렌치
    TX-8
    MXGE · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    MXGE-7050-22-7F50225010.47ENMU / 100412ZERST25060-60S / M2.5TX-8
    MXGE-7063-22-7F63225010.47ENMU / 100412ZERST25060-60S / M2.5TX-8

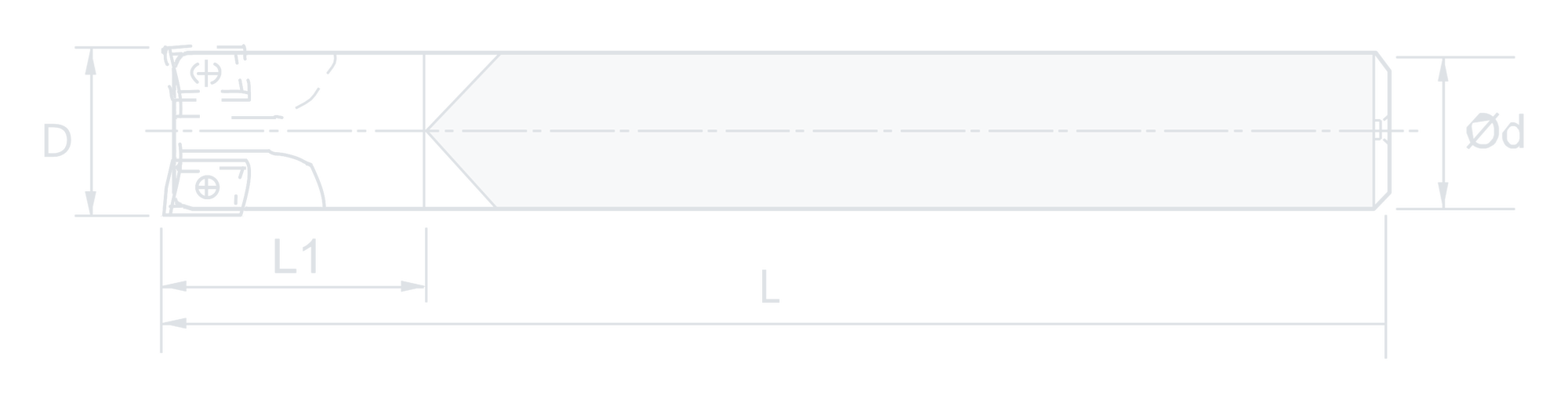

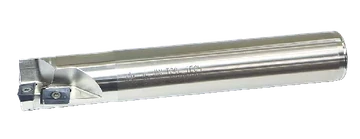

    SECL

    웰던 생크 · 호환 인서트 DIJET · 카탈로그 56쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 56쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    품번
    14개
    카탈로그 56쪽 표 기준
    스크류
    4종 · 표 참조
    렌치
    3종 · 표 참조
    SECL · 웰던 생크
    품번DmmdmmLmmL1mmlmm날수외경용날수내경용스크류렌치
    SECL-16162001616200161501ZDMT / 08T208L3ZPMT / 09T208RST22045-55 / M2.2TX-6
    SECL-17162001716200161601ZDMT / 08T208L3ZPMT / 09T208RST22045-55 / M2.2TX-6
    SECL-20202002020200211401ZDMT / 100308L3ZCMT / 100308RST2553-55 / M2.5TX-8
    SECL-21202002120200211601ZDMT / 100308L3ZCMT / 100308RST2553-55 / M2.5TX-8
    SECL-25252002525200271251ZDMT 13T308L3ZPMT 13T308RST3070-60H M3TX-8
    SECL-25252502525250271751ZDMT 13T308L3ZPMT 13T308RST3070-60H M3TX-8
    SECL-26252002625200271601ZDMT 13T308L3ZPMT 13T308RST3070-60H M3TX-8
    SECL-26252502625250272101ZDMT 13T308L3ZPMT 13T308RST3070-60H M3TX-8
    SECL-32322003232200351101ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15
    SECL-32322503232250351601ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15
    SECL-32323003232300352101ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15
    SECL-33322003332200351501ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15
    SECL-33322503332250352001ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15
    SECL-33323003332300352501ZDMT 160408L3ZPMT 160408RST4084-60 M4TX-15

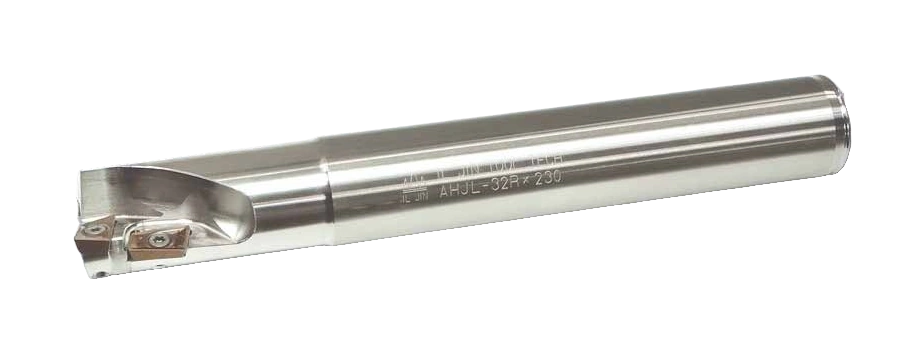

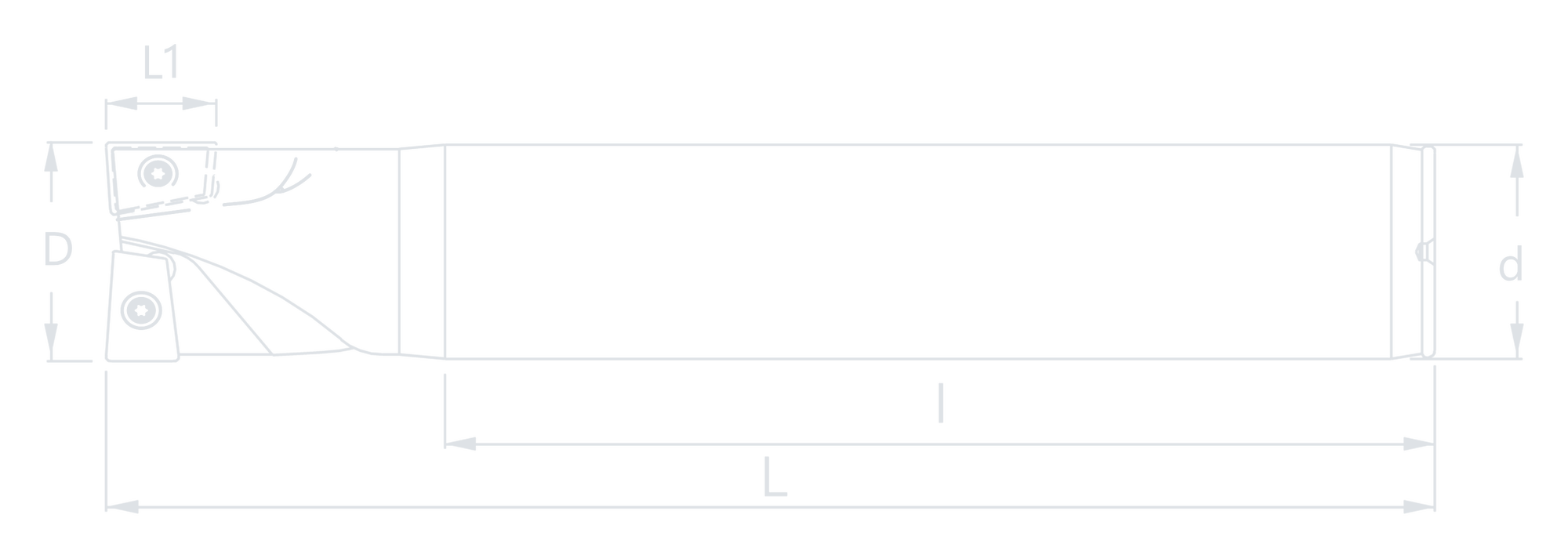

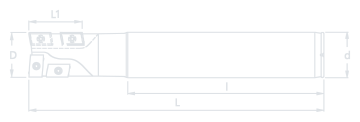

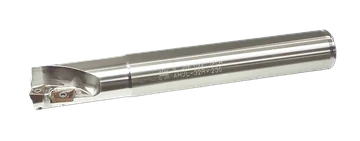

    AHJL

    웰던 생크 · 호환 인서트 HITACHI · 카탈로그 56쪽

    사진 1 · 도면 1
    일부 품번용 인서트 · D32 · 33 (2/8)밀링 인서트 · 카탈로그 81쪽
    JDMT150508R
    JDMT150508R
    시리즈 요약카탈로그 56쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    4
    품번
    8개
    AHJL · 웰던 생크
    품번DmmdmmLmmL1mmlmm날수인서트렌치스크류
    AHJL-16R 175-4F1616175191304JDMT08038L / JDMT09038RTX-6ST2043-60H / M2
    AHJL-17R 175-4F1716175191384JDMT08038L / JDMT09038RTX-6ST2043-60H / M2
    AHJL-20R 185-4F2020185231354JDMT10038L / JDMT10038RTX-8ST2553-55 / M2.5
    AHJL-21R 185-4F2120185231454JDMT10038L / JDMT10038RTX-8ST2553-55 / M2.5
    AHJL-25R 220-4F2525220291654JDMT12T308L / JDMT12T308RTX-8ST3072-60H / M3
    AHJL-26R 220-4F2625220291704JDMT12T308L / JDMT12T308RTX-8ST3072-60H / M3
    AHJL-32R 230-4F3232230341604JDMT160508L / JDMT150508RTX-15ST4084-60 / M4
    AHJL-33R 230-4F3332230341754JDMT160508L / JDMT150508RTX-15ST4084-60 / M4

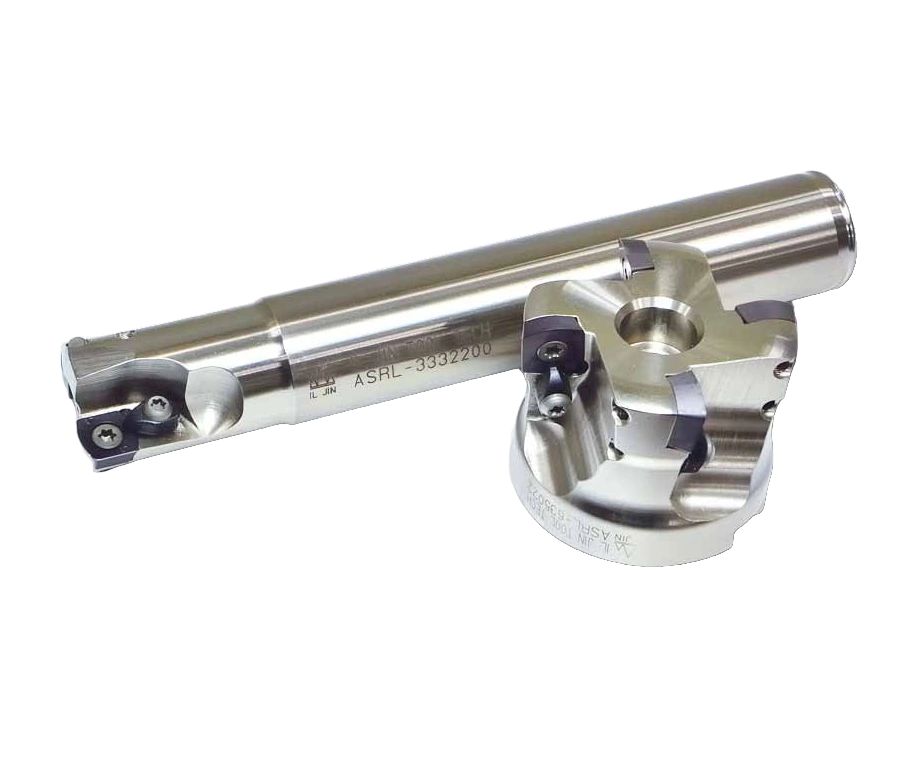

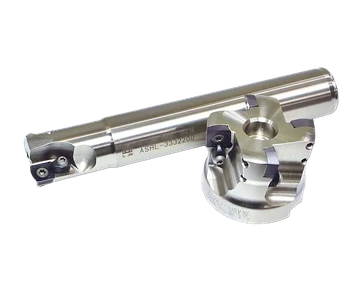

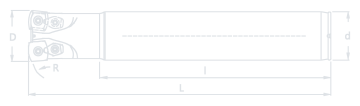

    ASRL · 웰던 생크

    웰던 생크 · 호환 인서트 HITACHI · Any Cut · 카탈로그 57쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 57쪽 표 기준
    가공 직경 D
    Ø20 – 50mm
    생크 d
    Ø20 – 42mm
    날수
    2 · 3
    품번
    16개
    카탈로그 57쪽 표 기준
    인서트
    4종 · 표 참조
    스크류
    3종 · 표 참조
    렌치
    TX-15 외 1종
    ASRL · 웰던 생크
    품번DmmLmmdmmRmmlmm날수인서트스크류렌치클램프
    ASRL-20202002020020101502EP.W0803TN / -10ST3509-55 M3.5TX-15—
    ASRL-21202002120020101502EP.W0803TN / -10ST3509-55 M3.5TX-15—
    ASRL-25252002520025101402ED.W10T3TN / -10ST408-43 M4TX-15CL2C 2CLCN
    ASRL-25252502525025101902ED.W10T3TN / -10ST408-43 M4TX-15CL2C 2CLCN
    ASRL-26252002620025101602ED.W10T3TN / -10ST408-43 M4TX-15CL2C 2CLCN
    ASRL-26252502625025102102ED.W10T3TN / -10ST408-43 M4TX-15CL2C 2CLCN
    ASRL-3232200322003215(10)1302ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-3232250322503215(10)1802ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-3332200332003215(10)1502ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-3332250332503215(10)2002ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-3532200352003215(10)1502ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-3532250352503215(10)2002ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-4032200402003215(10)1503ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-4032250402503215(10)2003ED.W13T4TN / -15(10)ST512-63P M5TX-203CLCN
    ASRL-50422005020042151503ED.W15T4TN / -15ST512-63P M5TX-203CLCN
    ASRL-50422505025042152003ED.W15T4TN / -15ST512-63P M5TX-203CLCN

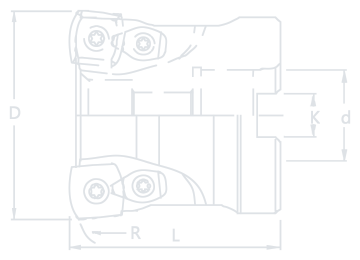

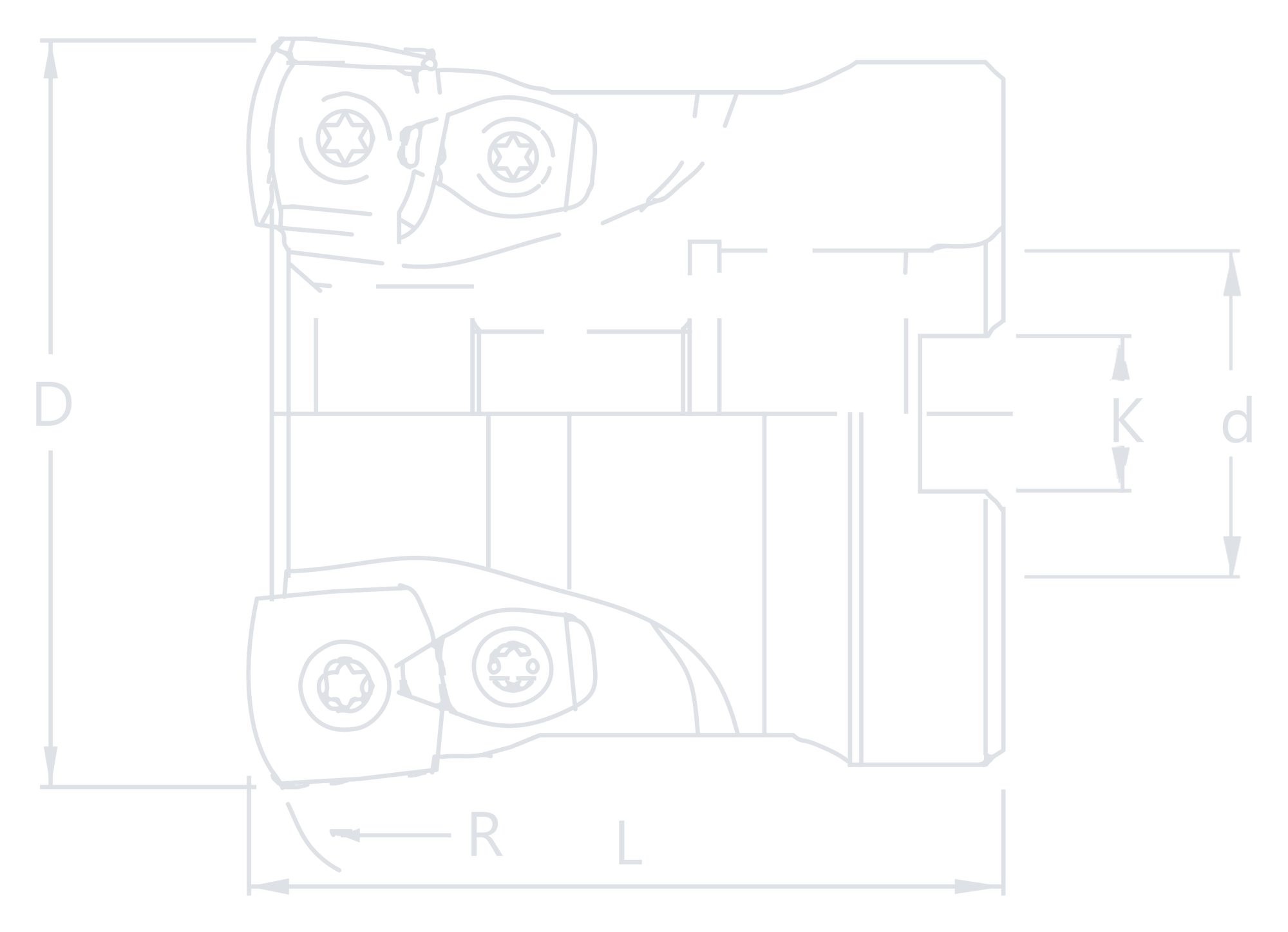

    ASRL · 보어형

    보어형 · 호환 인서트 HITACHI · Any Cut · 카탈로그 57쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 57쪽 표 기준
    R
    10.4 · 12.7mm
    가공 직경 D
    Ø50 – 100mm
    보어 d
    Ø22 · 27 · 31.75mm
    날수
    3 – 6
    품번
    5개
    카탈로그 57쪽 표 기준
    인서트
    ED.W13T4TN-15 외 1종
    스크류
    555-141 / M5 / ST512-63P
    렌치
    TX-20
    ASRL · 보어형
    품번DmmLmmdmmRmmlmm날수인서트스크류렌치클램프
    ASRL-50502250502210.415(10)3ED.W13T4TN-15555-141 / M5 / ST512-63PTX-203CLCN
    ASRL-60502260502210.415(10)4ED.W13T4TN-15555-141 / M5 / ST512-63PTX-203CLCN
    ASRL-63502263502210.415(10)4ED.W15T4TN-15555-141 / M5 / ST512-63PTX-203CLCN
    ASRL-80702780702712.715(10)5ED.W15T4TN-15555-141 / M5 / ST512-63PTX-203CLCN
    ASRL-1007031.751007031.7512.715(10)6ED.W15T4TN-15555-141 / M5 / ST512-63PTX-203CLCN

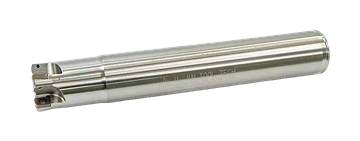

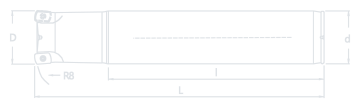

    ASRL-Pico · Ø16–33

    웰던 생크 · 호환 인서트 HITACHI · Any Cut · 카탈로그 58쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 80쪽
    EPNW0603TN
    EPNW0603TN-8
    시리즈 요약카탈로그 58쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2 – 5
    품번
    14개
    ASRL-Pico · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    ASRL-1616160-2F16161601202EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-1716160-2F17161601302EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-1716200-2F17162001702EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2020200-3F20202001603EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2120200-3F21202001703EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2120250-3F21202502204EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2525200-4F25252001504EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2525250-4F25252502004EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2625200-4F26252001604EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-2625250-4F26252502104EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-3232200-5F32322001355EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-3232250-5F32322501855EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-3332200-5F33322001605EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-3332250-5F33322502105EPNW0603TN-8ST25060-60S M2.5TX-8

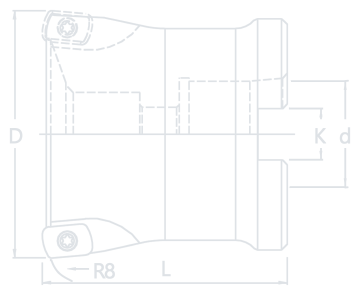

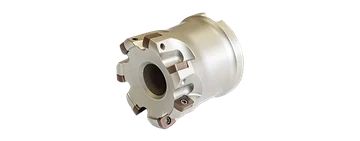

    ASRL-Pico · Ø42–66

    웰던 생크 · 호환 인서트 HITACHI · Any Cut · 카탈로그 58쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 80쪽
    EPNW0603TN
    EPNW0603TN-8
    시리즈 요약카탈로그 58쪽 표 기준
    가공 직경 D
    Ø42 – 66mm
    d
    16 · 22mm
    날수
    6 · 7 · 8
    품번
    5개
    ASRL-Pico · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    ASRL-D42×16×6F4216408.46EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-D50×22×7F50225010.47EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-D52×22×7F52225010.47EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-D63×22×8F63225010.48EPNW0603TN-8ST25060-60S M2.5TX-8
    ASRL-D66×22×8F66225010.48EPNW0603TN-8ST25060-60S M2.5TX-8

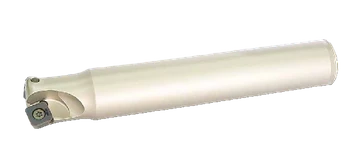

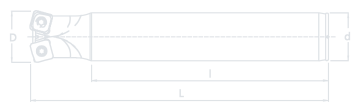

    BSR · Ø20–40

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 59쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 59쪽 표 기준
    가공 직경 D
    Ø20 – 40mm
    생크 d
    Ø20 · 25 · 32mm
    날수
    2 · 3
    품번
    19개
    카탈로그 59쪽 표 기준
    인서트
    3종 · 표 참조
    스크류
    3종 · 표 참조
    렌치
    3종 · 표 참조
    BSR · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    BSR-202020020202001502SP..070312RST307-55 M3.0TX-08
    BSR-202025020202502002SP..070312RST307-55 M3.0TX-08
    BSR-212020021202001602SP..070312RST307-55 M3.0TX-08
    BSR-212025021202502102SP..070312RST307-55 M3.0TX-08
    BSR-252520025252001402SD..090412RST35084-60 M3.5TX-15
    BSR-252525025252501902SD..090412RST35084-60 M3.5TX-15
    BSR-252530025253002402SD..090412RST35084-60 M3.5TX-15
    BSR-262520026252001602SD..090412RST35084-60 M3.5TX-15
    BSR-262525026252502102SD..090412RST35084-60 M3.5TX-15
    BSR-262530026253002602SD..090412RST35084-60 M3.5TX-15
    BSR-323220032322001302SBMT 130625R-MNST5125-60H M5TX-20
    BSR-323225032322501802SBMT 130625R-MNST5125-60H M5TX-20
    BSR-323230032323002302SBMT 130625R-MNST5125-60H M5TX-20
    BSR-333220033322001602SBMT 130625R-MNST5125-60H M5TX-20
    BSR-333225033322502102SBMT 130625R-MNST5125-60H M5TX-20
    BSR-333230033323002602SBMT 130625R-MNST5125-60H M5TX-20
    BSR-403220040322001603SBMT 130625R-MNST5125-60H M5TX-20
    BSR-403225040322502103SBMT 130625R-MNST5125-60H M5TX-20
    BSR-403230040323002603SBMT 130625R-MNST5125-60H M5TX-20

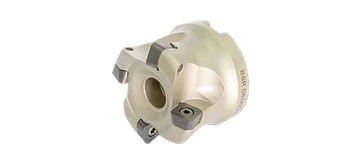

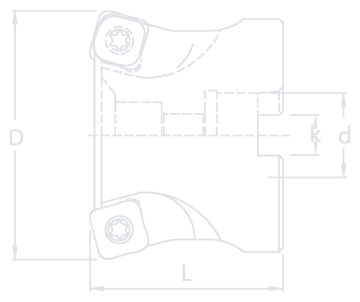

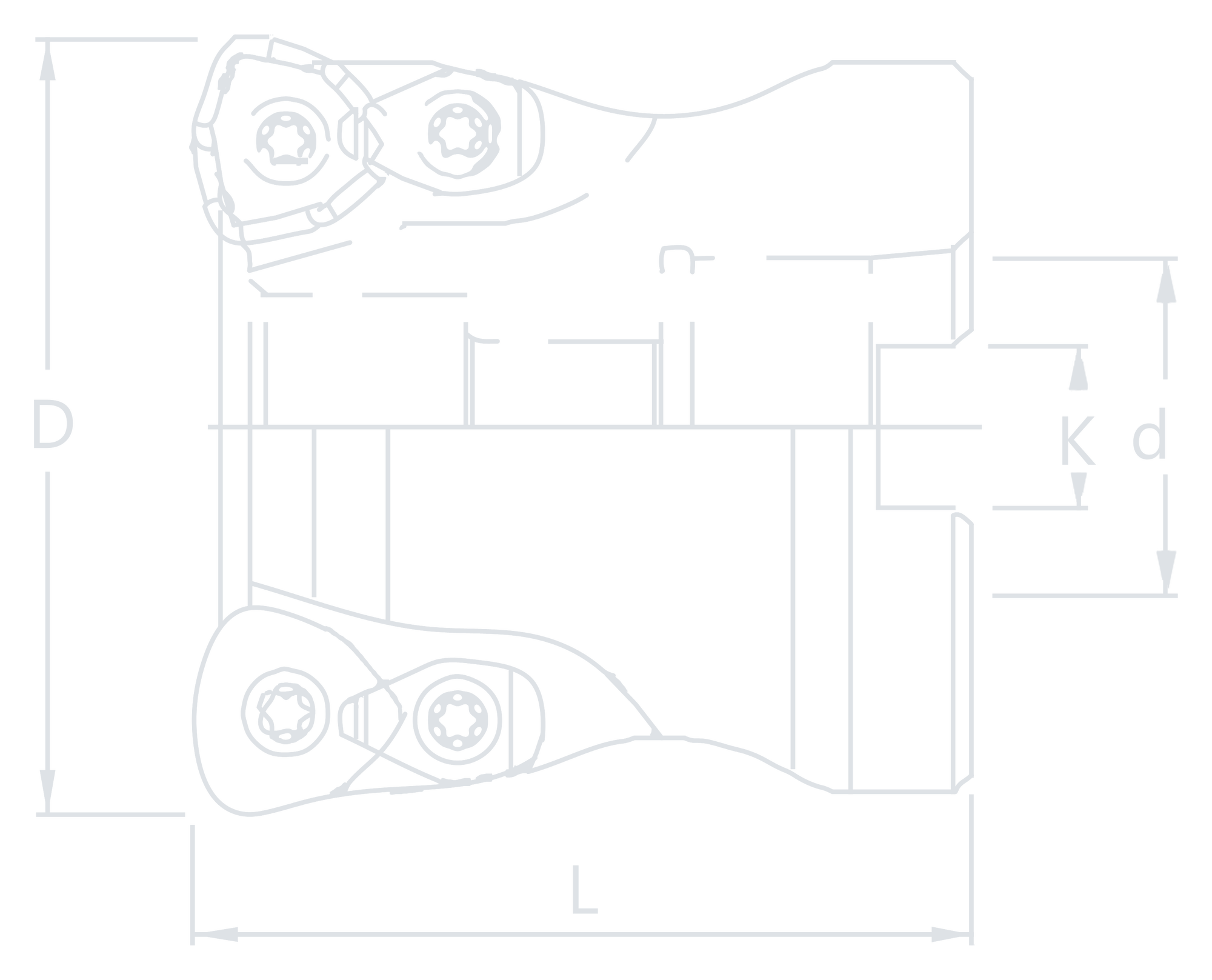

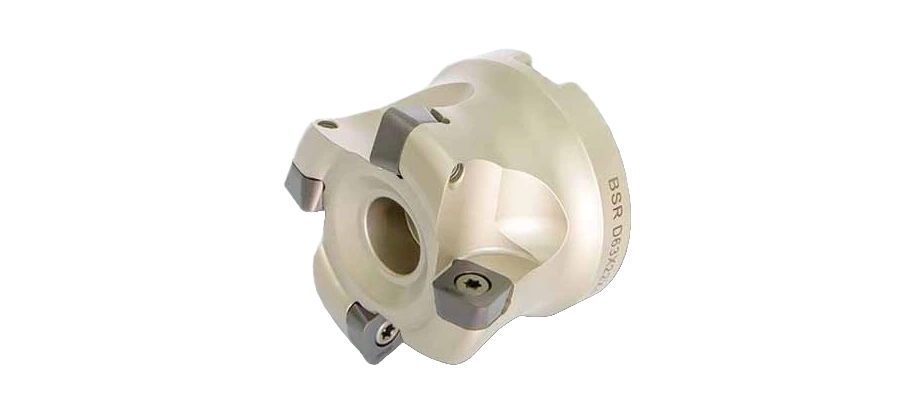

    BSR · Ø50–80

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 59쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 59쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    d
    22 · 27mm
    날수
    3 · 4 · 5
    품번
    3개
    카탈로그 59쪽 표 기준
    인서트
    SBMT 130625R-MN
    스크류
    ST5125-60H M5
    렌치
    TX-20
    BSR · 웰던 생크
    품번DmmdmmLmmKmm날수인서트스크류렌치
    BSR-D50×22×3F50225010.43SBMT 130625R-MNST5125-60H M5TX-20
    BSR-D63×22×4F63225010.44SBMT 130625R-MNST5125-60H M5TX-20
    BSR-D80×27×5F80276512.45SBMT 130625R-MNST5125-60H M5TX-20

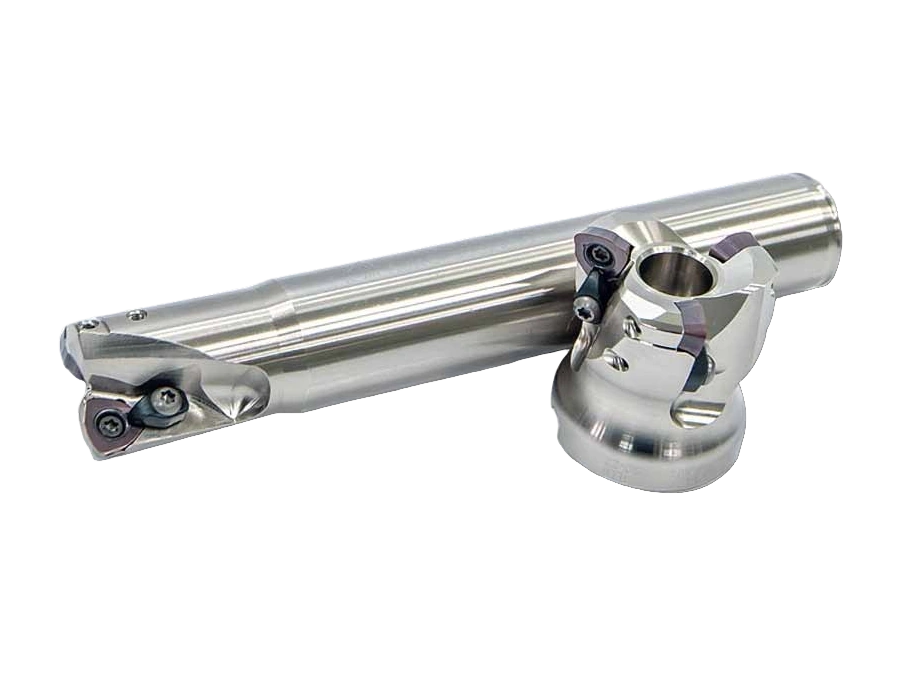

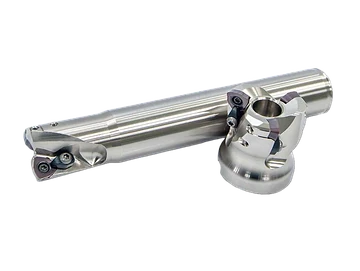

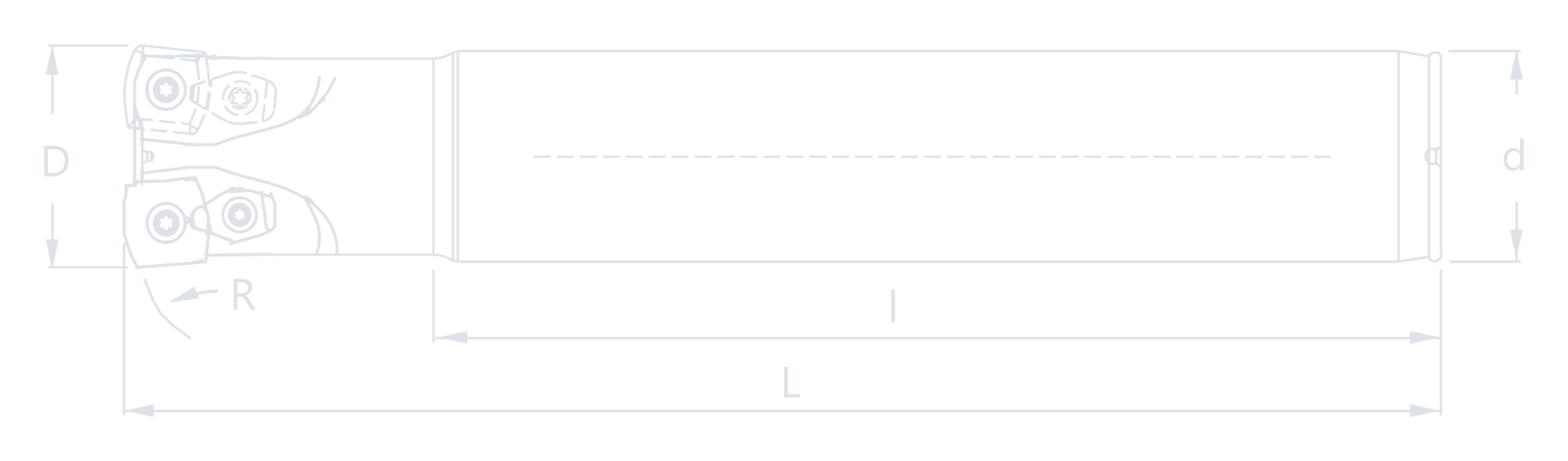

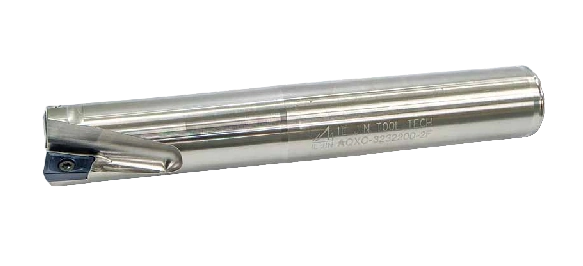

    AJXC · 웰던 생크

    웰던 생크 · 호환 인서트 MITSUBISHI · Any Cut · 카탈로그 60쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 60쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2
    품번
    15개
    카탈로그 60쪽 표 기준
    인서트
    4종 · 표 참조
    스크류
    4종 · 표 참조
    렌치
    TX-8 외 1종
    AJXC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류클램프렌치
    AJXC-161618016161801452JOMW06TST2553-55 M2.5—TX-8
    AJXC-171618017161801452JOMW06TST2553-55 M2.5—TX-8
    AJXC-202020020202001502JOMW080ST3072-60H M3—TX-8
    AJXC-212020021202001552JOMW080ST3072-60H M3—TX-8
    AJXC-212025021202502052JOMW080ST3072-60H M3—TX-8
    AJXC-252520025252001452JDMW09TST3509-55 M3.5CL2C 2CLCNTX-15
    AJXC-252525025252501952JDMW09TST3509-55 M3.5CL2C 2CLCNTX-15
    AJXC-262520026252001552JDMW09TST3509-55 M3.5CL2C 2CLCNTX-15
    AJXC-262525026252502052JDMW09TST3509-55 M3.5CL2C 2CLCNTX-15
    AJXC-323220032322001452JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15
    AJXC-323225032322501952JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15
    AJXC-323230032323002452JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15
    AJXC-333220033322001502JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15
    AJXC-333225033322502002JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15
    AJXC-333230033323002502JDMW 120420ST4084-60 M4CL2C 2CLCNTX-15

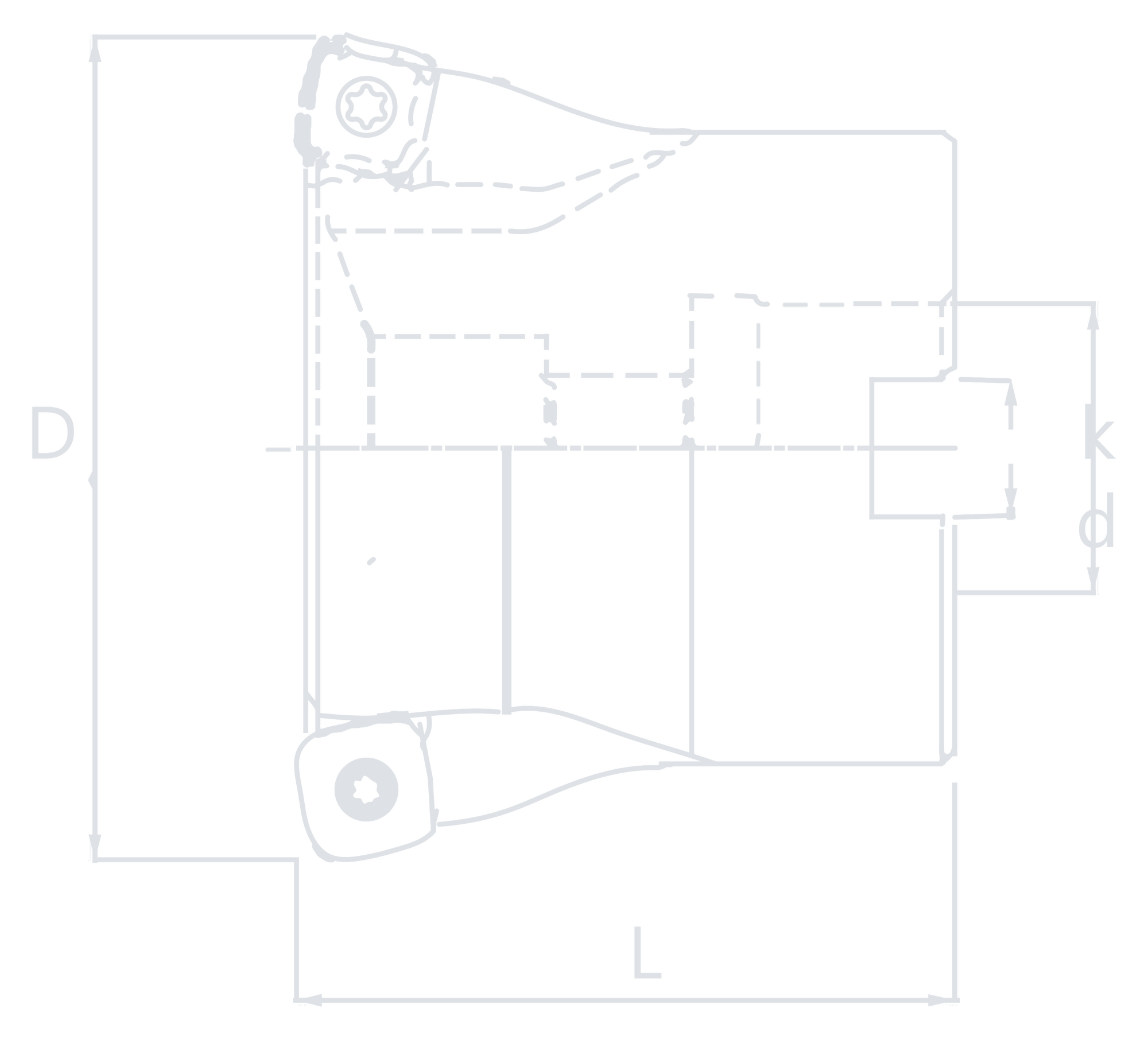

    AJXC · 보어형

    보어형 · 호환 인서트 MITSUBISHI · Any Cut · 카탈로그 60쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 60쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 32mm
    날수
    3 – 6
    품번
    6개
    카탈로그 60쪽 표 기준
    인서트
    JDMW 120420 외 1종
    스크류
    ST4101-60W M4 외 1종
    렌치
    TX-15 외 1종

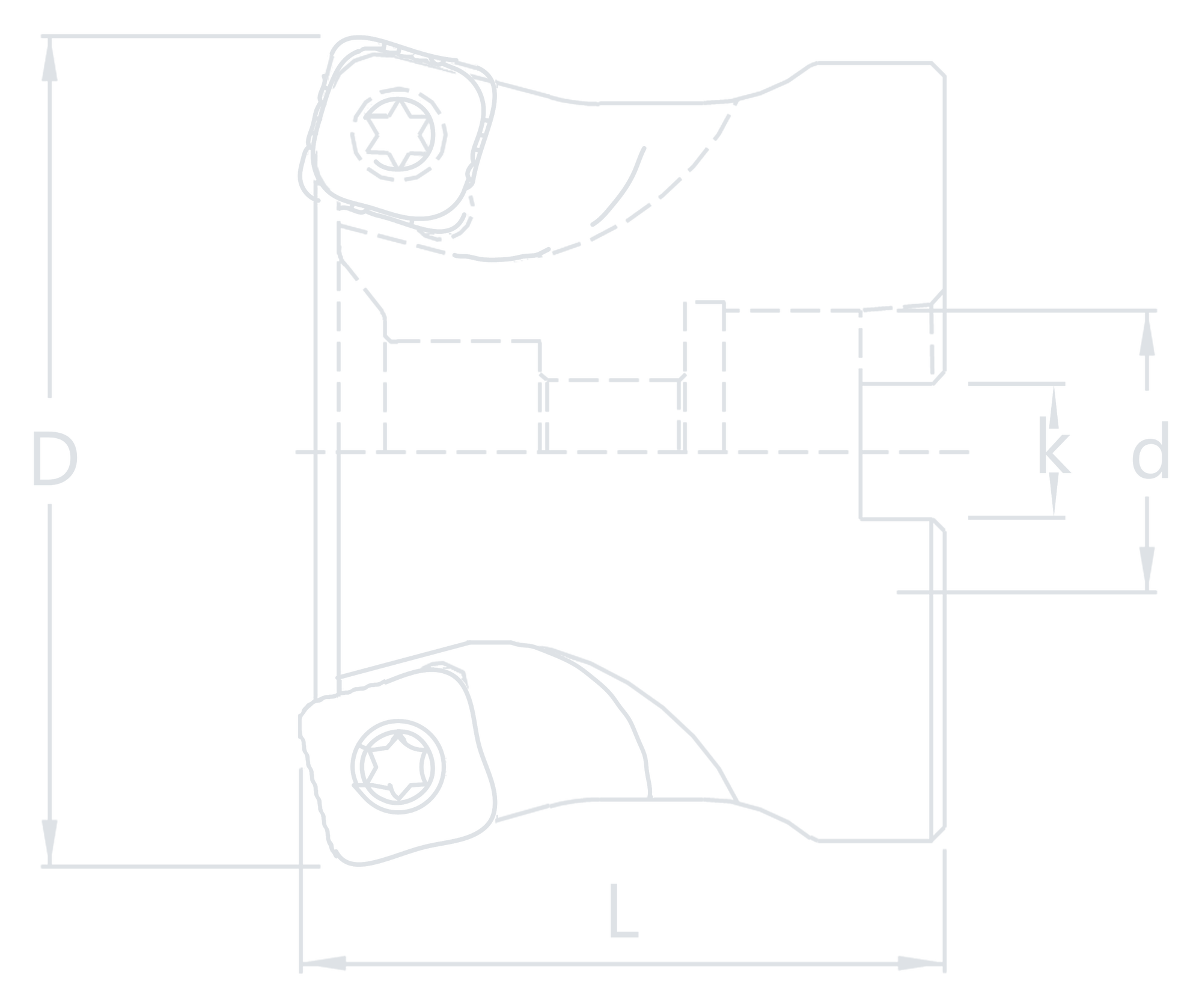

    AJXC · 보어형
    품번DmmdmmLmmlmm날수인서트스크류클램프렌치
    AJXC-3050-2250225010.43JDMW 120420ST4101-60W M4CL2C 2CLCNTX-15
    AJXC-4050-2250225010.44JDMW 120420ST4101-60W M4CL2C 2CLCNTX-15
    AJXC-3063-2263225010.43JDMW 140520ST5125-60H M53CLCNTX-25
    AJXC-4063-2263225010.44JDMW 140520ST5125-60H M53CLCNTX-25
    AJXC-5080-3280327014.45JDMW 140520ST5125-60H M53CLCNTX-25
    AJXC-6080-3280327014.46JDMW 140520ST5125-60H M53CLCNTX-25

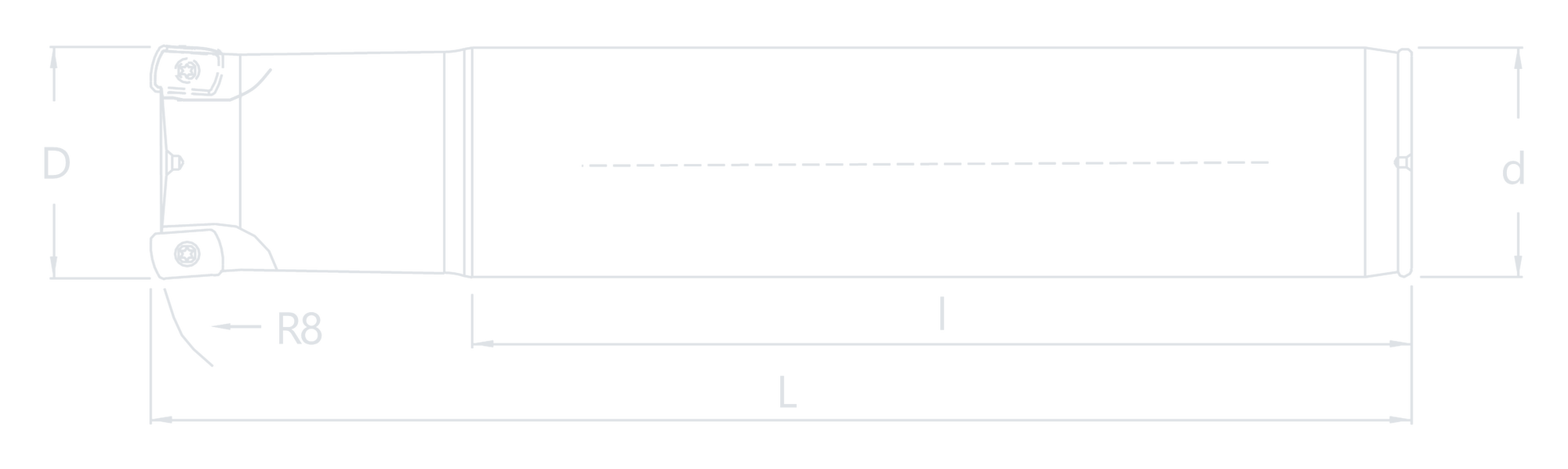

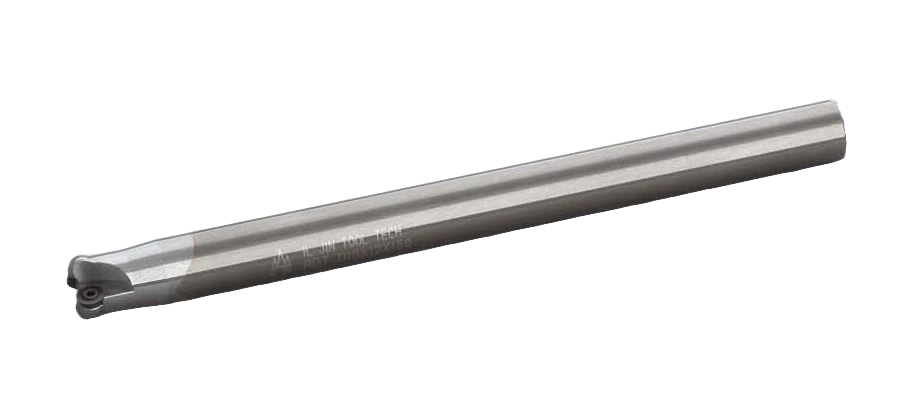

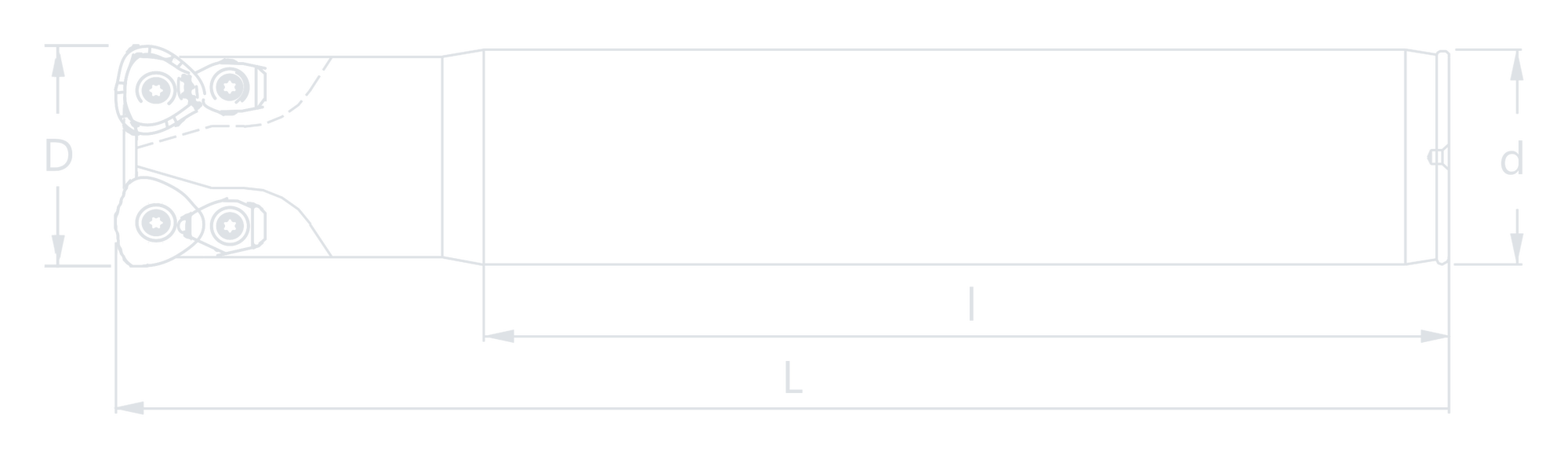

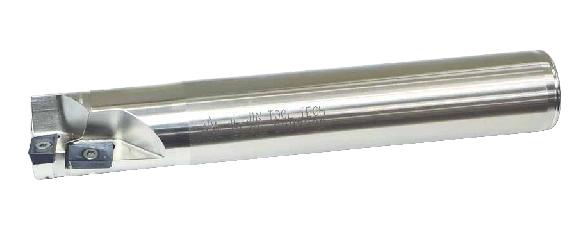

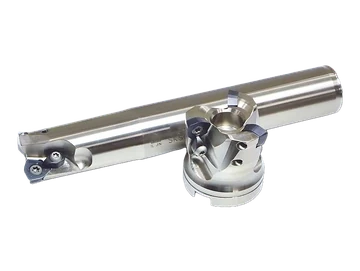

    SKSC

    웰던 생크 · 호환 인서트 DIJET · Any Cut · 카탈로그 61쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 79쪽
    WDMW04 외 3종
    WDMW04T215 외 3종
    시리즈 요약카탈로그 61쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2
    품번
    15개

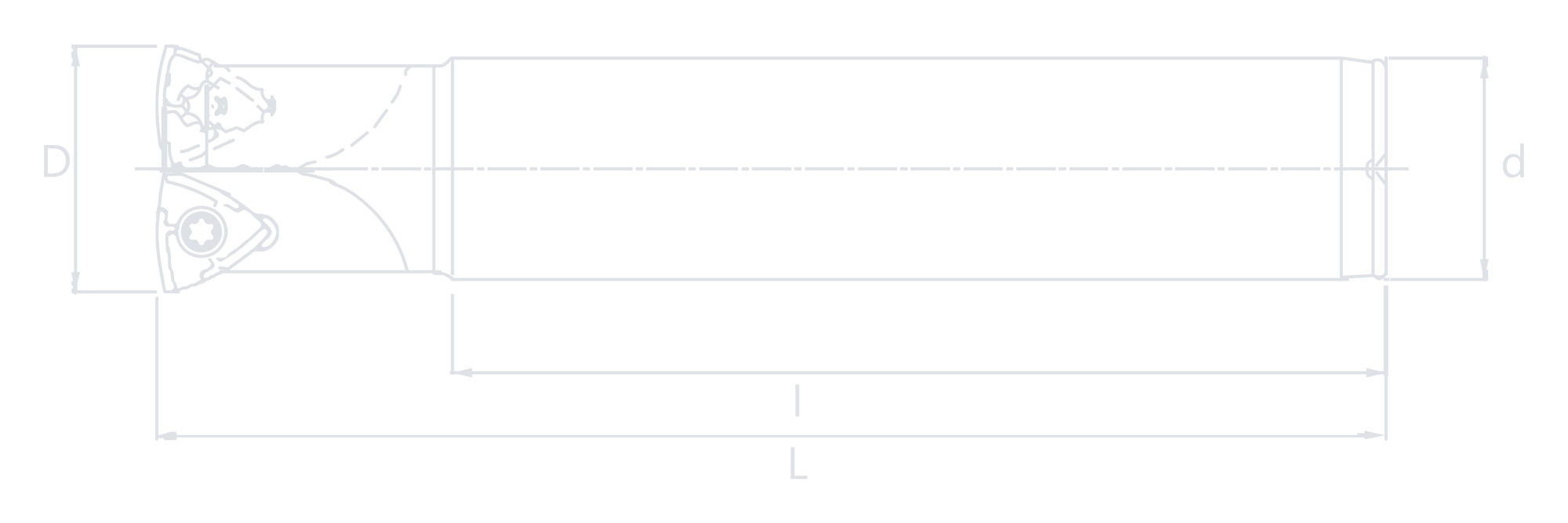

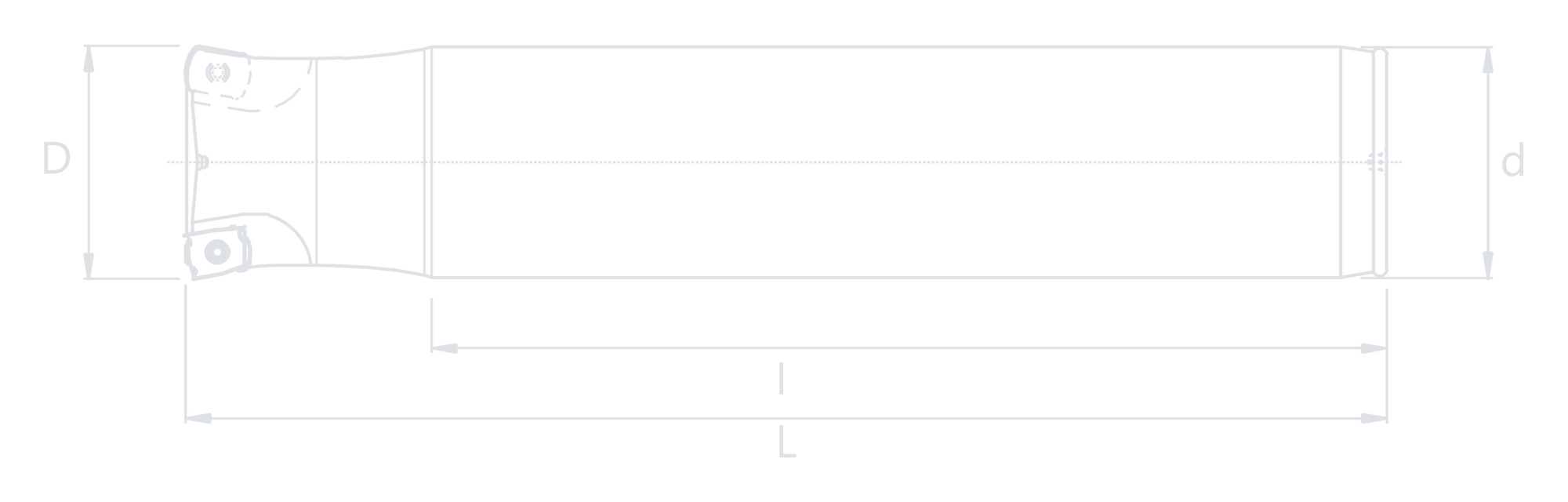

    SKSC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류클램프렌치
    SKSC-161618016161801452WDMW04..ST2553-55 M2.5—TX-8
    SKSC-171618017161801452WDMW04..ST2553-55 M2.5—TX-8
    SKSC-202020020202001502WDMW 05..ST3072-60H M3—TX-8
    SKSC-212020021202001552WDMW 05..ST3072-60H M3—TX-8
    SKSC-212025021202502052WDMW 05..ST3072-60H M3—TX-8
    SKSC-252520025252001402WDMW 06..ST408-43 M4CL2C 2CLCNTX-15
    SKSC-252525025252501902WDMW 06..ST408-43 M4CL2C 2CLCNTX-15
    SKSC-262520026252001502WDMW 06..ST408-43 M4CL2C 2CLCNTX-15
    SKSC-262525026252502052WDMW 06..ST408-43 M4CL2C 2CLCNTX-15
    SKSC-323220032322001302WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSC-323225032322501802WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSC-323230032323002302WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSC-333220033322001502WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSC-333225033322502002WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSC-333230033323002502WDMW 08..ST4510-60 M4.53CLCNTX-20

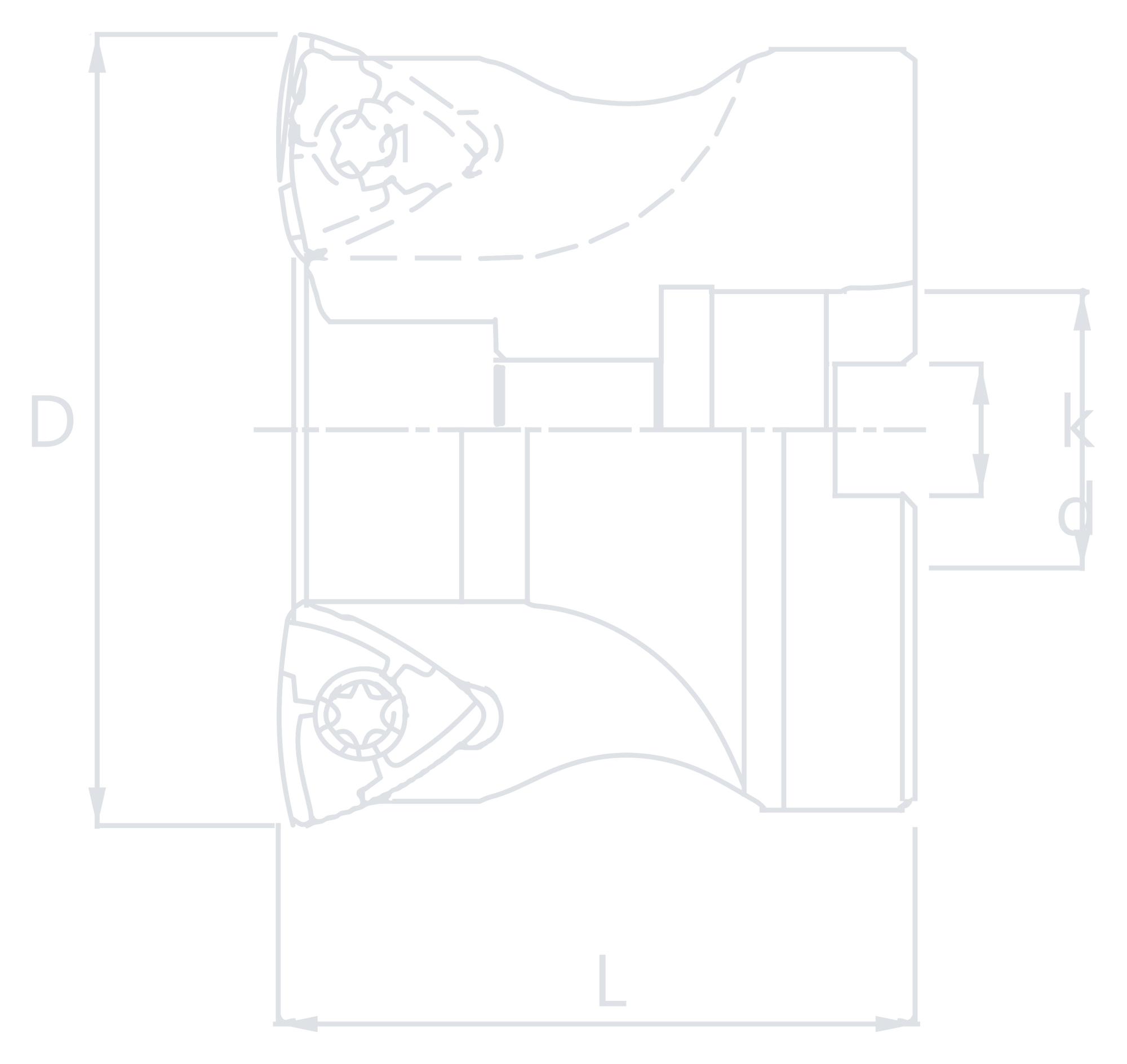

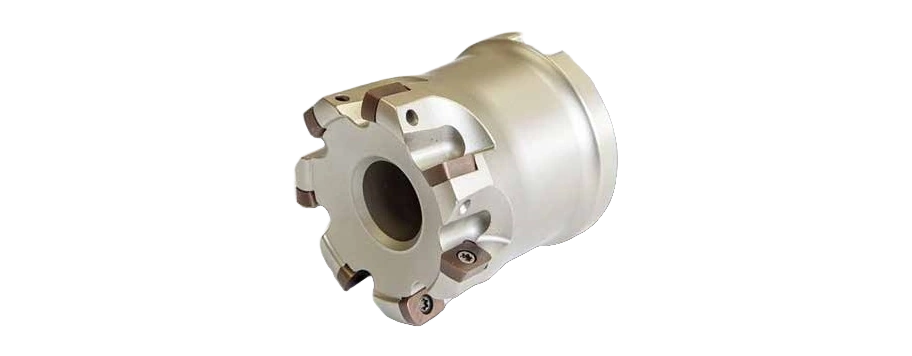

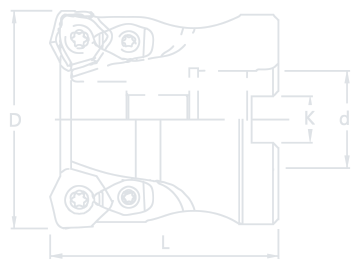

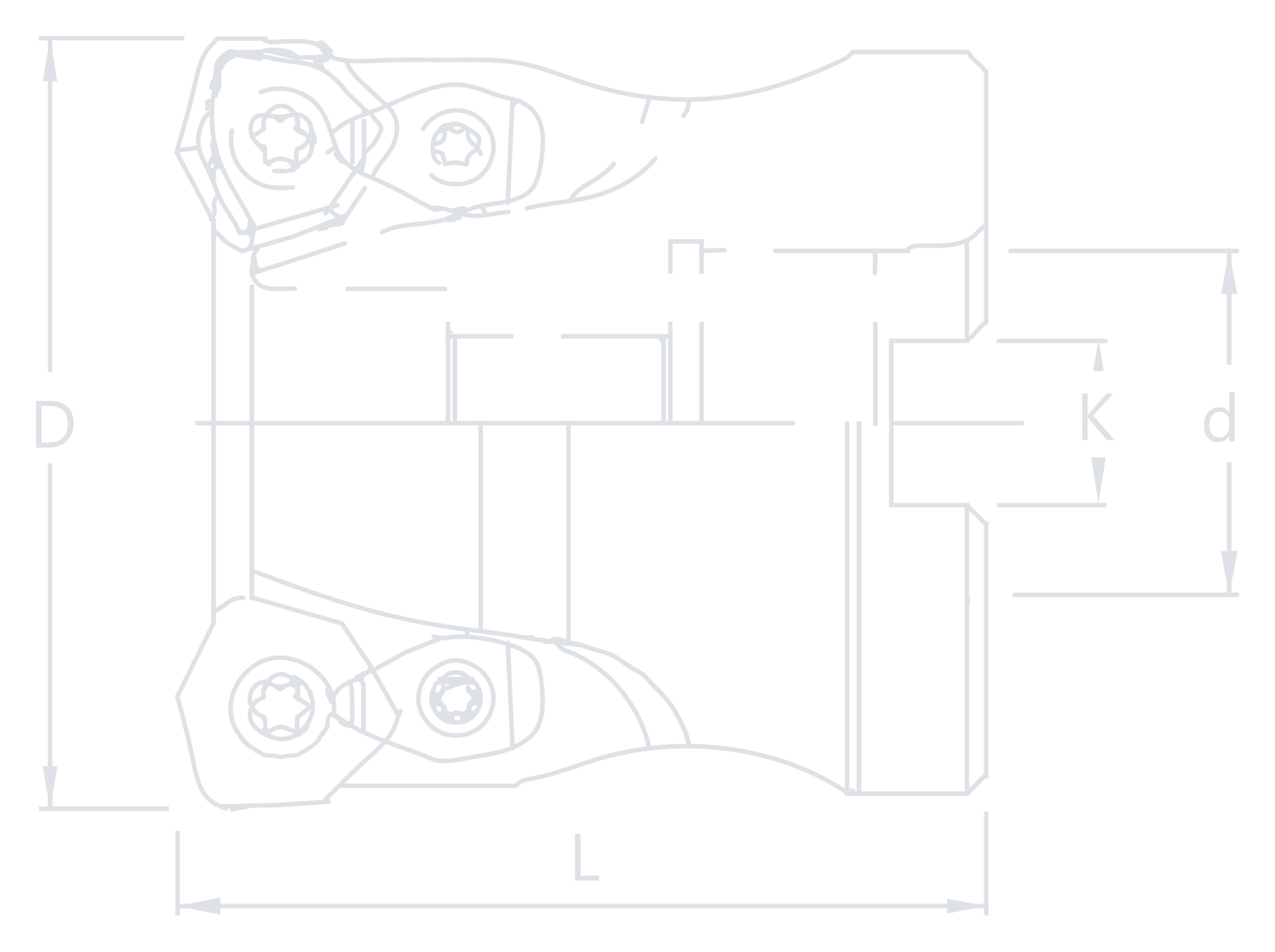

    SKSS

    보어형 · 호환 인서트 DIJET · Any Cut · 카탈로그 61쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 79쪽
    WDMW 08
    WDMW080415
    시리즈 요약카탈로그 61쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27 · 32mm
    날수
    3 – 6
    품번
    6개
    SKSS · 보어형
    품번DmmdmmLmmlmm날수인서트스크류클램프렌치
    SKSS-3050-2250225010.43WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSS-4050-2250225010.44WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSS-3063-263275012.43WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSS-4063-2763275012.44WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSS-5080-3280327014.45WDMW 08..ST4510-60 M4.53CLCNTX-20
    SKSS-6080-3280327014.46WDMW 08..ST4510-60 M4.53CLCNTX-20

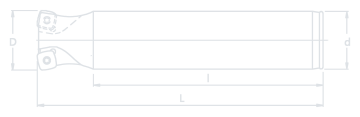

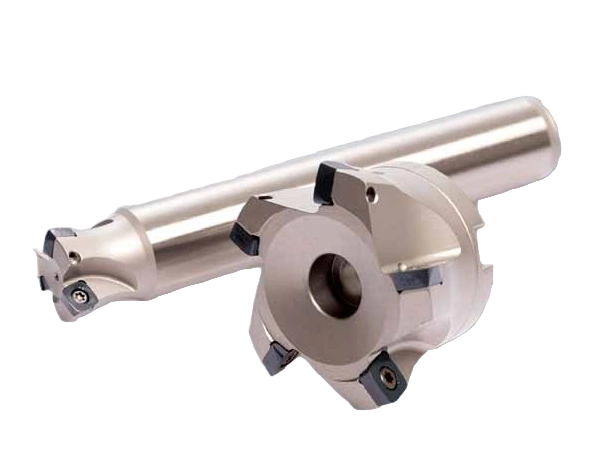

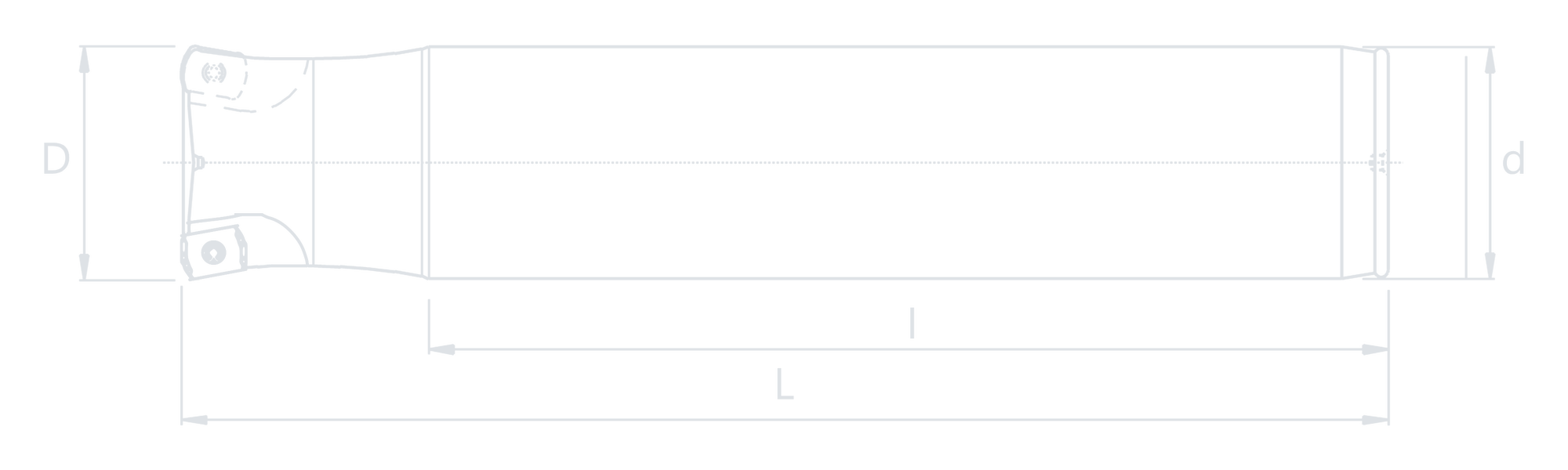

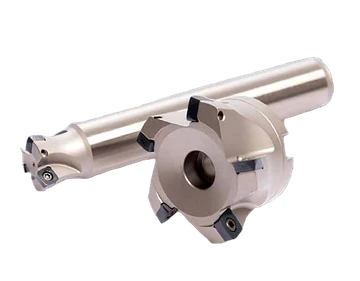

    SKSG · 웰던 생크

    웰던 생크 · 호환 인서트 DIJET · 카탈로그 62쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 62쪽 표 기준
    가공 직경 D
    Ø25 – 40mm
    생크 d
    Ø25 · 32mm
    날수
    2 · 3 · 4
    품번
    5개
    카탈로그 62쪽 표 기준
    인서트
    SPNW10..SPET10..SPMT10..
    스크류
    ST3508-60M3.5
    렌치
    TX-15

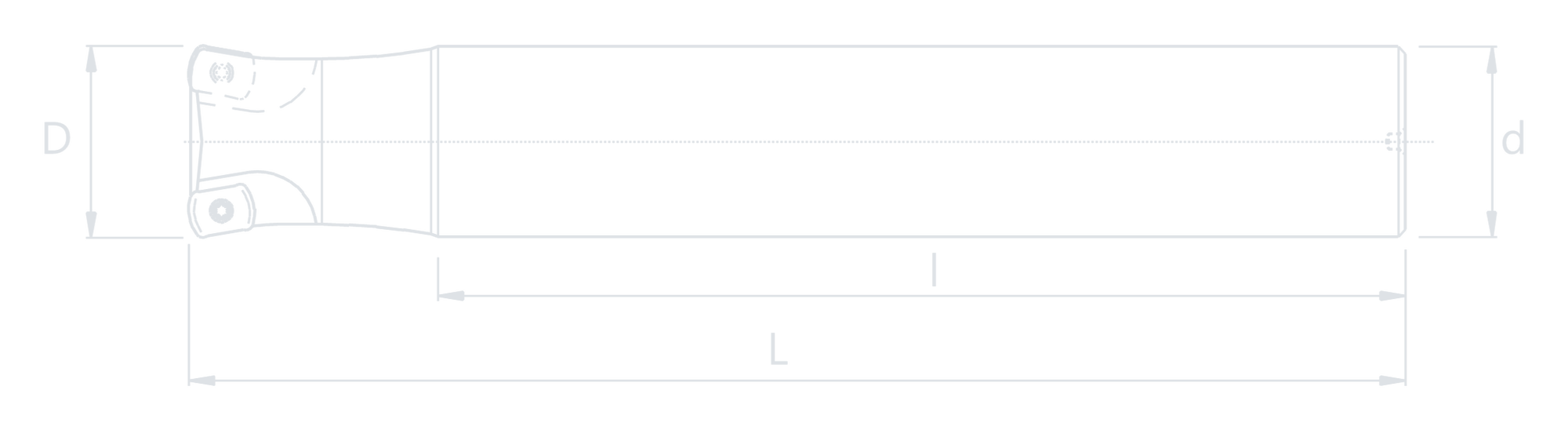

    SKSG · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    SKSG-2510200-2F25252001702SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-2610200-2F26252001702SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-3210200-3F32322001703SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-3310200-3F33322001703SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-4010200-4F40322001604SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15

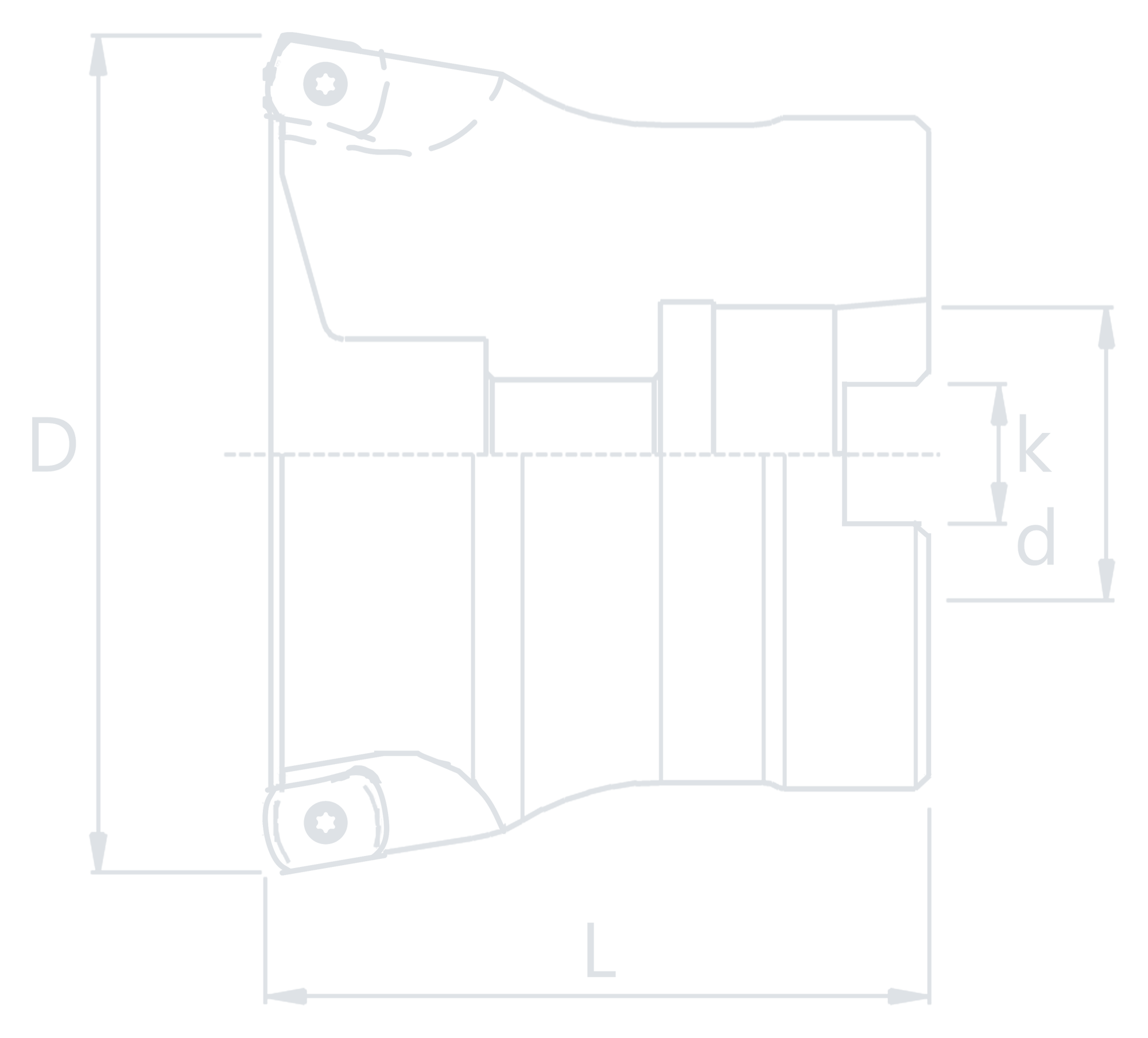

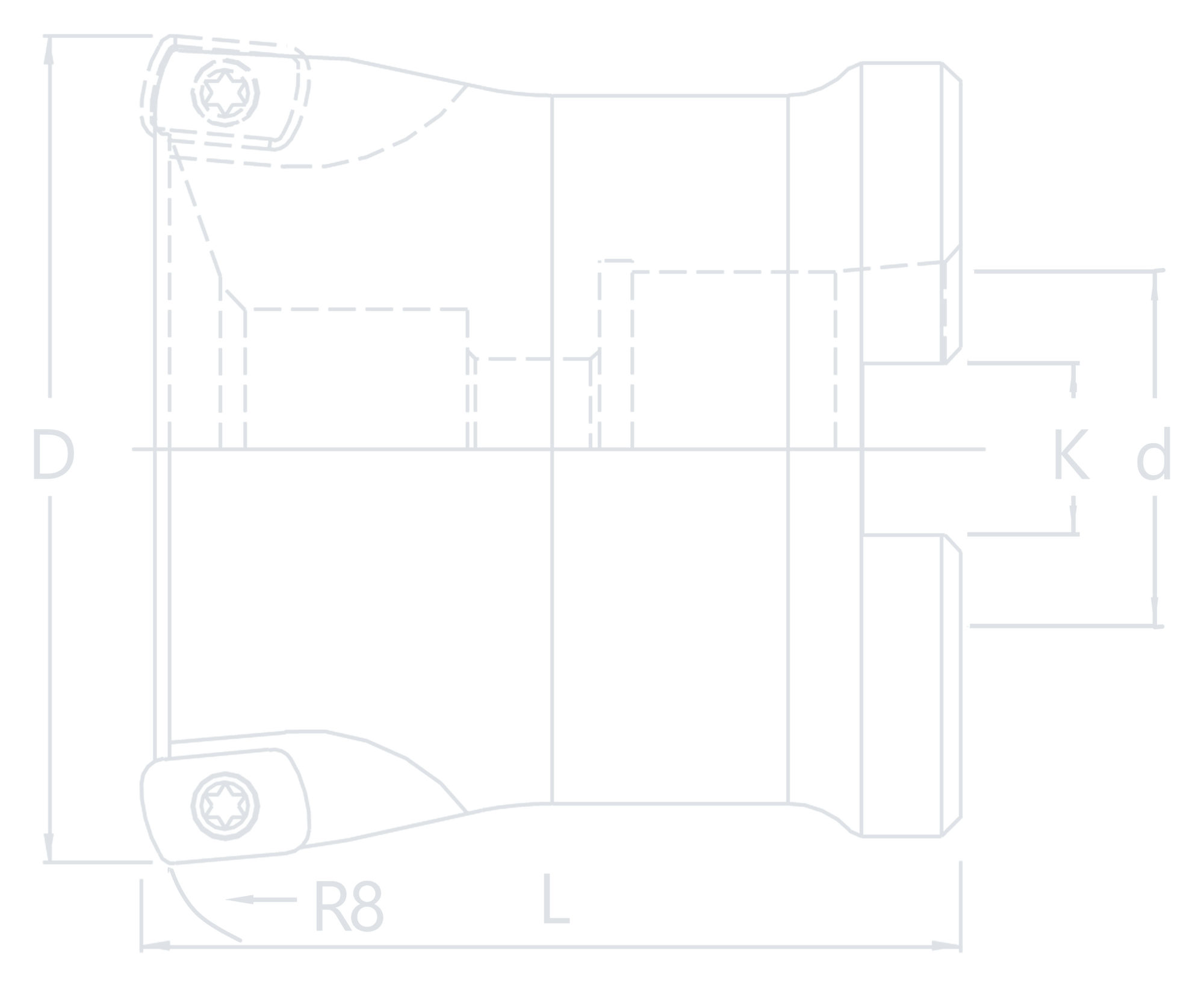

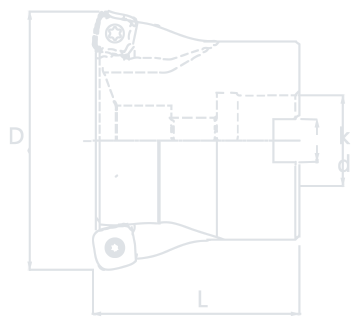

    SKSG · 보어형

    보어형 · 호환 인서트 DIJET · 카탈로그 62쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 62쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27mm
    날수
    4 · 5 · 6
    품번
    6개
    카탈로그 62쪽 표 기준
    인서트
    SPNW10..SPET10..SPMT10.. 외 1종
    스크류
    ST3508-60M3.5 외 1종
    렌치
    TX-15 외 1종
    SKSG · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    SKSG-4050-22-1050225010.44SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-5050-22-1050225010.45SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-5063-22-1063225010.45SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-6080-27-1080275012.46SPNW10..SPET10..SPMT10..ST3508-60M3.5TX-15
    SKSG-4063-22-1463225010.44SPNW14..SPMT14..ST-510-63PM5TX-20
    SKSG-5080-27-1480275012.45SPNW14..SPMT14..ST-510-63PM5TX-20

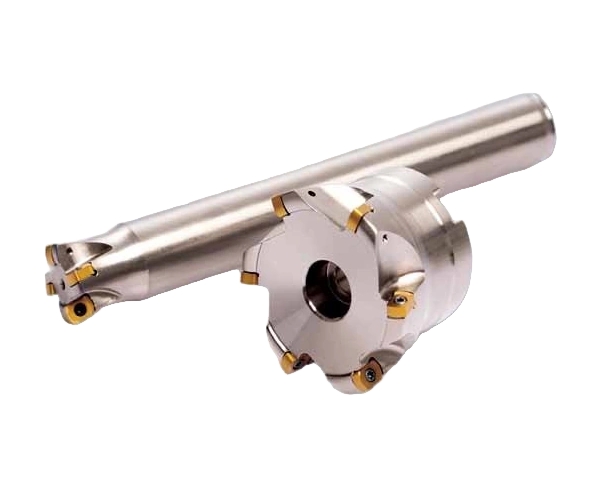

    MILLING CUTTER

    표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

    품번이나 도면, 가공 조건을 보내 주시면 알맞은 커터를 제안해 드립니다.

    031-430-7094
