MILLING CUTTER · END MILL CUTTER

엔드밀 커터13개 시리즈 · 품번 169개

인서트를 바꿔 쓰는 엔드밀 커터입니다. 웰던 생크형과 보어형이 있습니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.

규격표 보기
SERIES
13개
PART NO.
169개
TYPE
웰던 생크 · 보어형
SOURCE
2022 절삭공구 카탈로그

밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.

    SERIES

    시리즈별 규격표.엔드밀 커터 13개 시리즈.

    시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

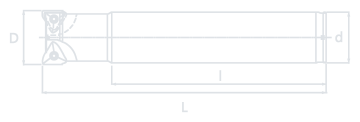

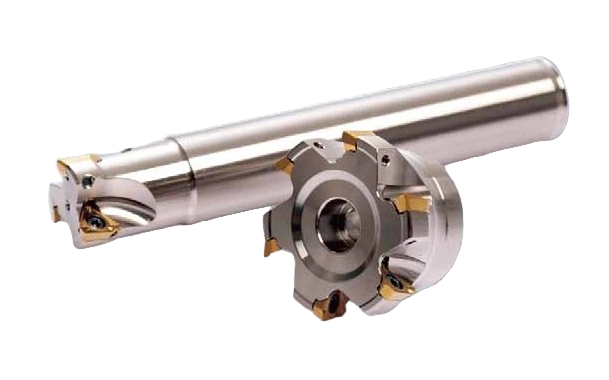

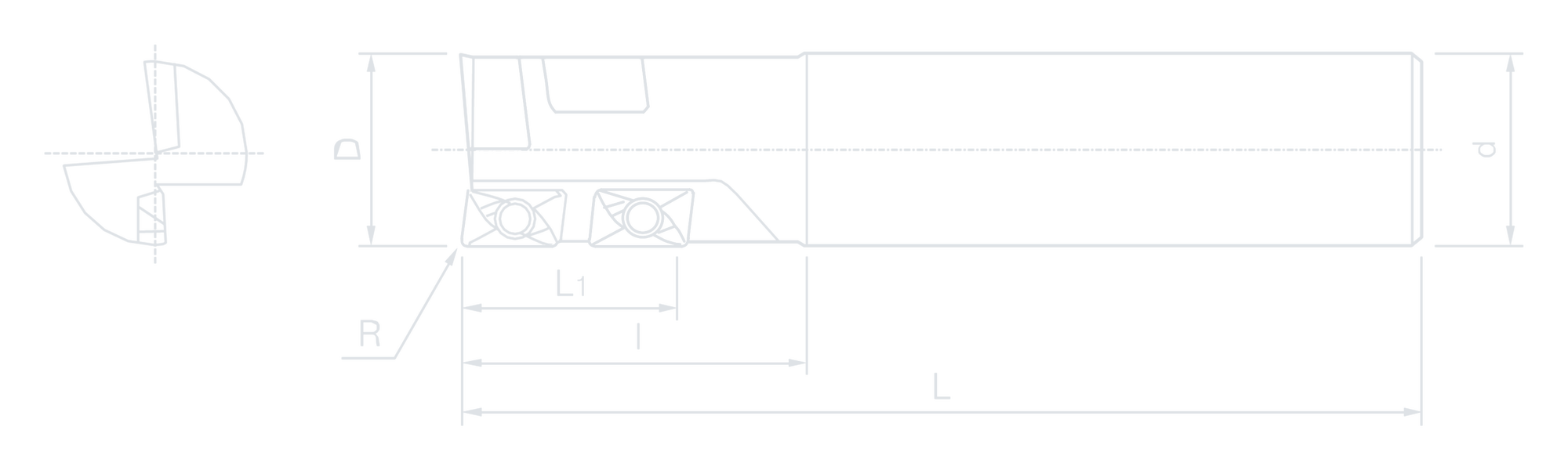

    3P06E, 3P10E

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 13쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 13쪽 표 기준
    가공 직경 D
    Ø16 – 40mm
    생크 d
    Ø16 – 32mm
    날수
    2 · 3 · 4
    품번
    14개
    카탈로그 13쪽 표 기준
    인서트
    3PKT 0603.R / 3PHT 0603..R 외 1종
    스크류
    JS 20043I M2 외 1종
    렌치
    TX-6 외 1종

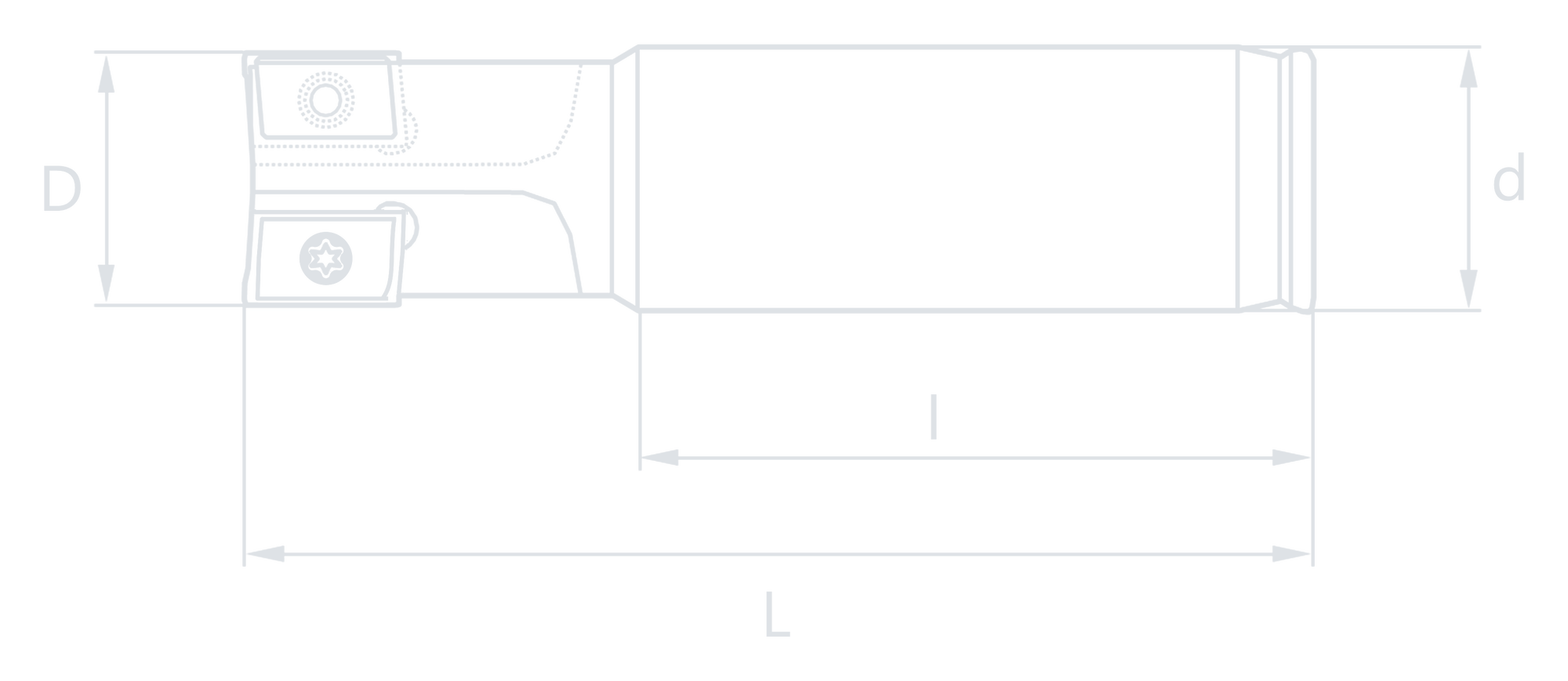

    3P06E, 3P10E · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P06E-1616200-2F161620016023PKT 0603.R / 3PHT 0603..RJS 20043I M2TX-6
    3P06E-1716200-2F171620016023PKT 0603.R / 3PHT 0603..RJS 20043I M2TX-6
    3P10E-2020200-2F202020016023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-2120150-2F212015012023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-2120200-2F212020017023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-2525200-2F252520016023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-2625200-2F262520017023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-2625250-2F262525022023PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-3232200-3F323220014033PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-3232250-3F323225014033PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-3332200-2F333220016523PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-3332200-3F333220016533PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-3332250-3F333225021533PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8
    3P10E-4032200-4F403220016043PKT 1004..R / 3PHT 1004..RJS 25C065I M2.5TX-8

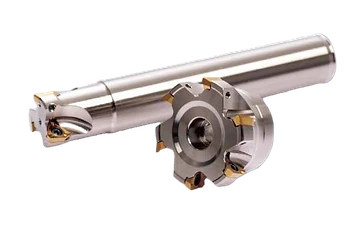

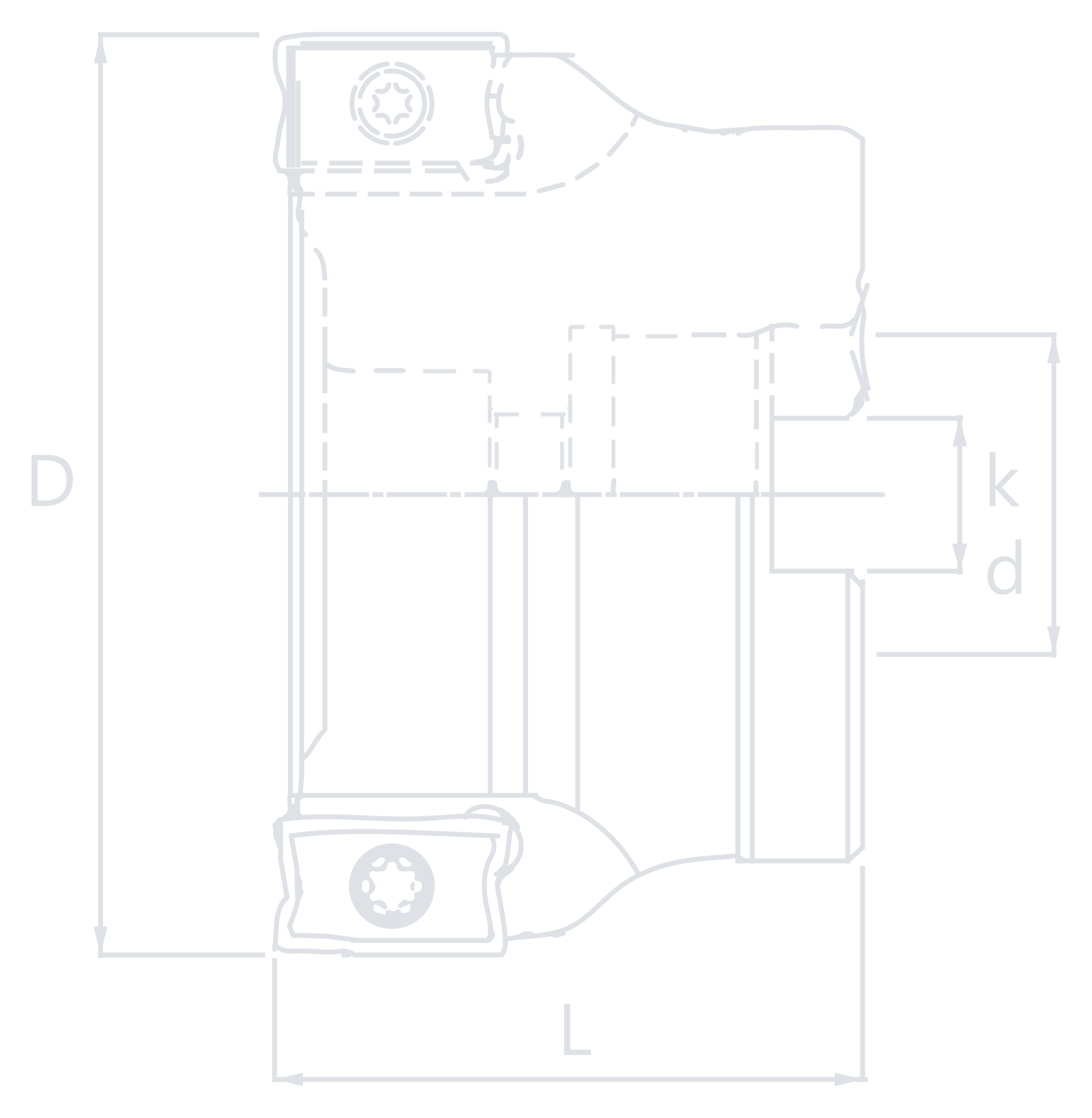

    3P10F

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 13쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 13쪽 표 기준
    가공 직경 D
    Ø40 · 50 · 63mm
    보어 d
    Ø16 · 22mm
    날수
    5 – 9
    품번
    7개
    카탈로그 13쪽 표 기준
    인서트
    3PKT 1004..R / 3PHT 1004..R
    스크류
    JS 25C065I / M2.5
    렌치
    TX-8

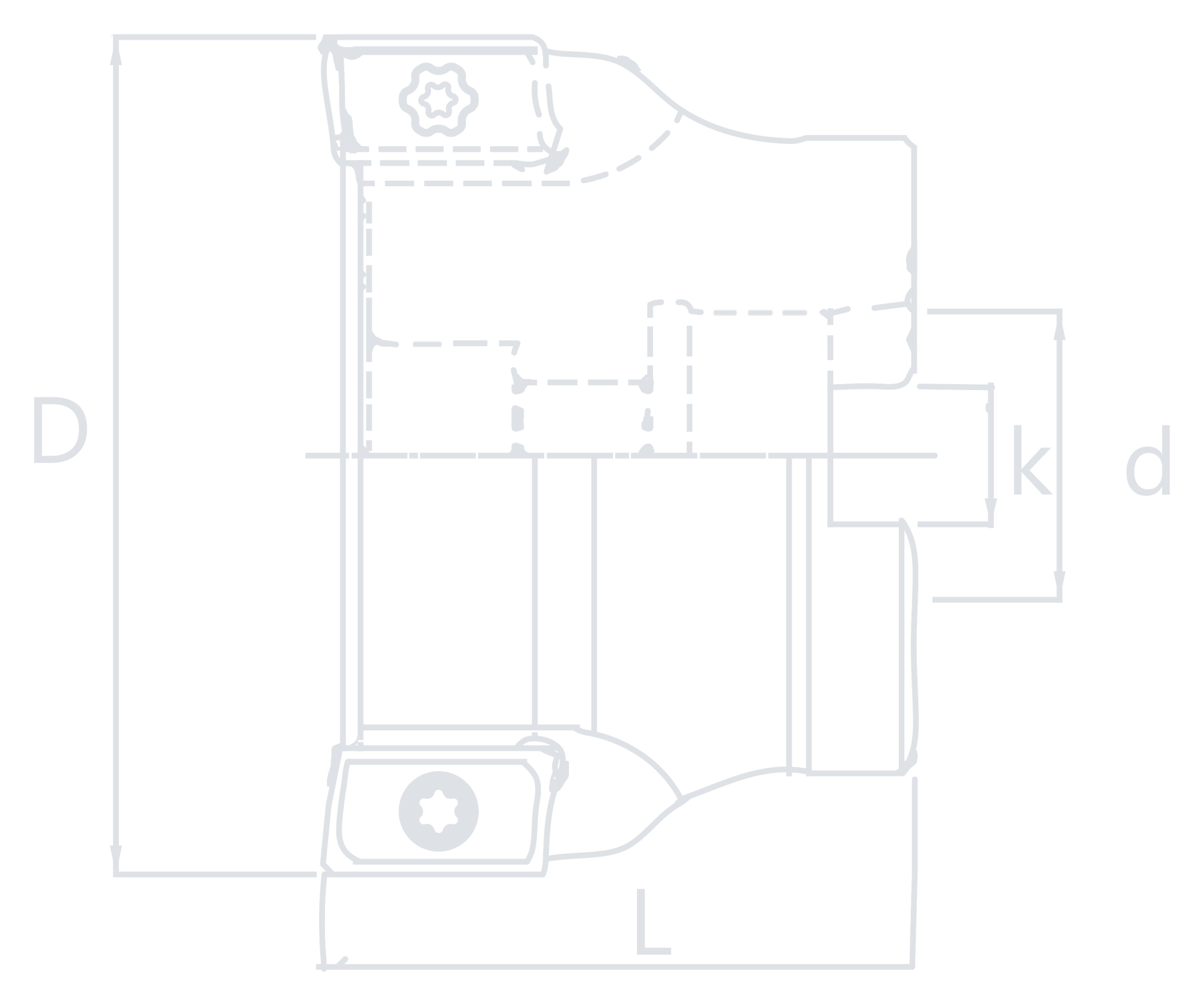

    3P10F · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P10F-40-16-5F4016408.453PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-40-16-6F4016408.463PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-50-22-6F50224010.463PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-50-22-7F50224010.473PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-63-22-6F63224010.463PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-63-22-8F63224010.483PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8
    3P10F-63-22-9F63224010.493PKT 1004..R / 3PHT 1004..RJS 25C065I / M2.5TX-8

    3P15E

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 14쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 14쪽 표 기준
    가공 직경 D
    Ø32 · 33 · 40mm
    생크 d
    Ø32mm
    날수
    2 · 3 · 4
    품번
    8개
    카탈로그 14쪽 표 기준
    인서트
    3PKT 1505..R / 3PHT 1505..R
    스크류
    JS 40B100I / M4
    렌치
    TX-15
    3P15E · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P15E-3232200-2F323220014023PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-3232250-2F323225019023PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-3232200-3F323220014033PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-3332200-2F333220016023PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-3332250-2F333225021033PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-3332200-3F333220016033PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-4032200-3F403220016033PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15E-4032200-4F403220016043PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15

    3P15F

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 15쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 15쪽 표 기준
    가공 직경 D
    Ø50 – 125mm
    보어 d
    Ø22 – 40mm
    날수
    4 – 12
    품번
    22개
    카탈로그 15쪽 표 기준
    인서트
    3PKT 1505..R / 3PHT 1505..R
    스크류
    JS 40B100I / M4
    렌치
    TX-15
    3P15F · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P15F-50-22-4F50224010.443PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-50-22-5F50224010.453PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-63-22-4F63224010.443PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-63-22-6F63224010.463PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-25.4-4F8025.4509.543PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-25.4-6F8025.4509.563PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-25.4-7F8025.4509.573PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-25.4-8F8025.4509.583PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-27-4F80275012.443PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-27-6F80275012.463PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-27-7F80275012.473PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-80-27-8F80275012.483PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-100-31.75-6F10031.755012.763PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-100-31.75-8F10031.755012.783PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-100-32-6F100325014.463PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-100-32-8F100325014.483PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-38.1-7F12538.16315.973PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-38.1-10F12538.16315.9103PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-38.1-12F12538.16315.9123PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-40-7F125406316.473PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-40-10F125406316.4103PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15
    3P15F-125-40-12F125406316.4123PKT 1505..R / 3PHT 1505..RJS 40B100I / M4TX-15

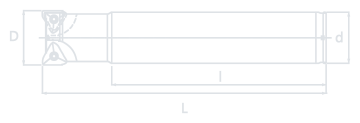

    3P19E

    웰던 생크 · 호환 인서트 TAEGU-TEC · 카탈로그 16쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 16쪽 표 기준
    가공 직경 D
    Ø40 · 50mm
    생크 d
    Ø32mm
    날수
    2 · 3 · 4
    품번
    3개
    카탈로그 16쪽 표 기준
    인서트
    3PKT 1906..R / 3PHT 1906..R
    스크류
    JS 45120I / M4.5
    렌치
    TX-20
    3P19E · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P19E-4032200-2F403220016023PKT 1906..R / 3PHT 1906..RJS 45120I / M4.5TX-20
    3P19E-4032200-3F403220016033PKT 1906..R / 3PHT 1906..RJS 45120I / M4.5TX-20
    3P19E-5032200-4F503220016043PKT 1906..R / 3PHT 1906..RJS 45120I / M4.5TX-20

    3P19F

    보어형 · 호환 인서트 TAEGU-TEC · 카탈로그 16쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 16쪽 표 기준
    가공 직경 D
    Ø63 – 125mm
    보어 d
    Ø22 – 40mm
    날수
    4 – 10
    품번
    14개
    카탈로그 16쪽 표 기준
    인서트
    3PKT 1906..R / 3PHT 1906..R
    스크류
    JS 45120I
    렌치
    TX-20
    3P19F · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    3P19F-63-22-4F63224010.443PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-63-22-6F63224010.463PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-80-25.4-4F8025.4509.543PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-80-25.4-7F8025.4509.573PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-80-27-4F80275012.443PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-80-27-7F80275012.473PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-100-31.75-6F10031.755012.763PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-100-31.75-8F10031.755012.783PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-100-32-6F100325014.463PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-100-32-8F100325014.483PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-125-38.1-8F12538.16315.983PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-125-38.1-10F12538.16315.9103PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-125-40-8F125406316.483PKT 1906..R / 3PHT 1906..RJS 45120ITX-20
    3P19F-125-40-10F125406316.4103PKT 1906..R / 3PHT 1906..RJS 45120ITX-20

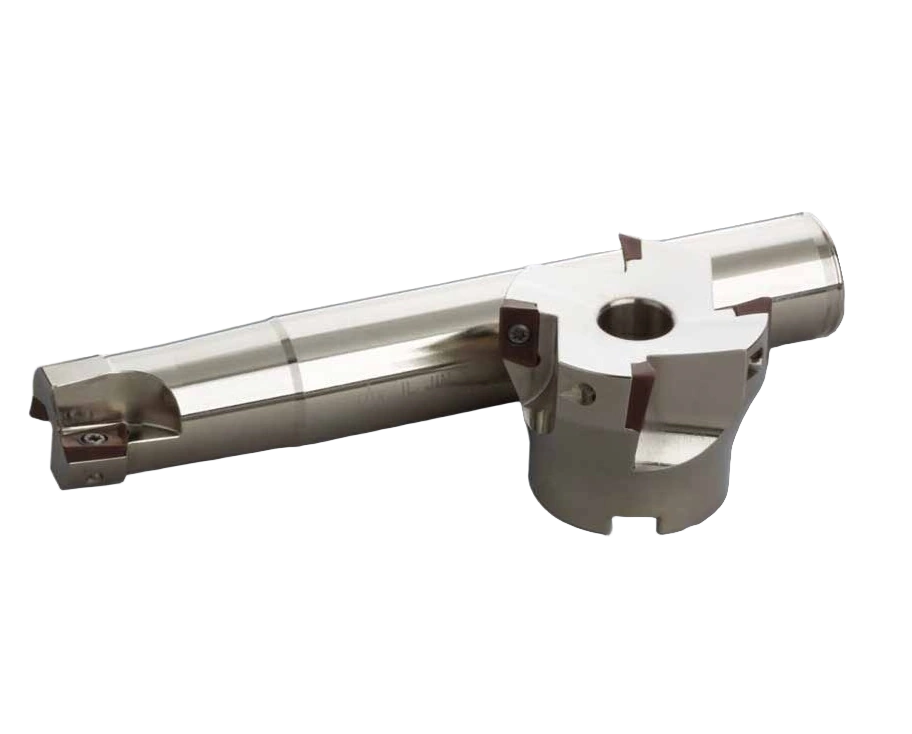

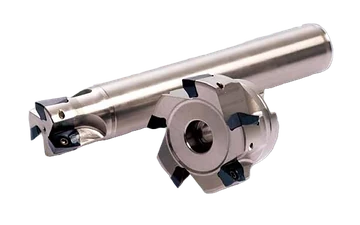

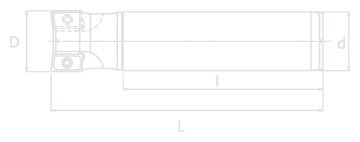

    AMXC · 웰던 생크

    웰던 생크 · 호환 인서트 KORLOY · 카탈로그 17쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 17쪽 표 기준
    가공 직경 D
    Ø25 – 50mm
    생크 d
    Ø25 · 32mm
    날수
    2 · 3 · 4
    품번
    12개
    카탈로그 17쪽 표 기준
    인서트
    ADKT170608 ESR MM / ADKT170608 ESR ML
    스크류
    ST4084-60 / M4 외 1종
    렌치
    TX-15

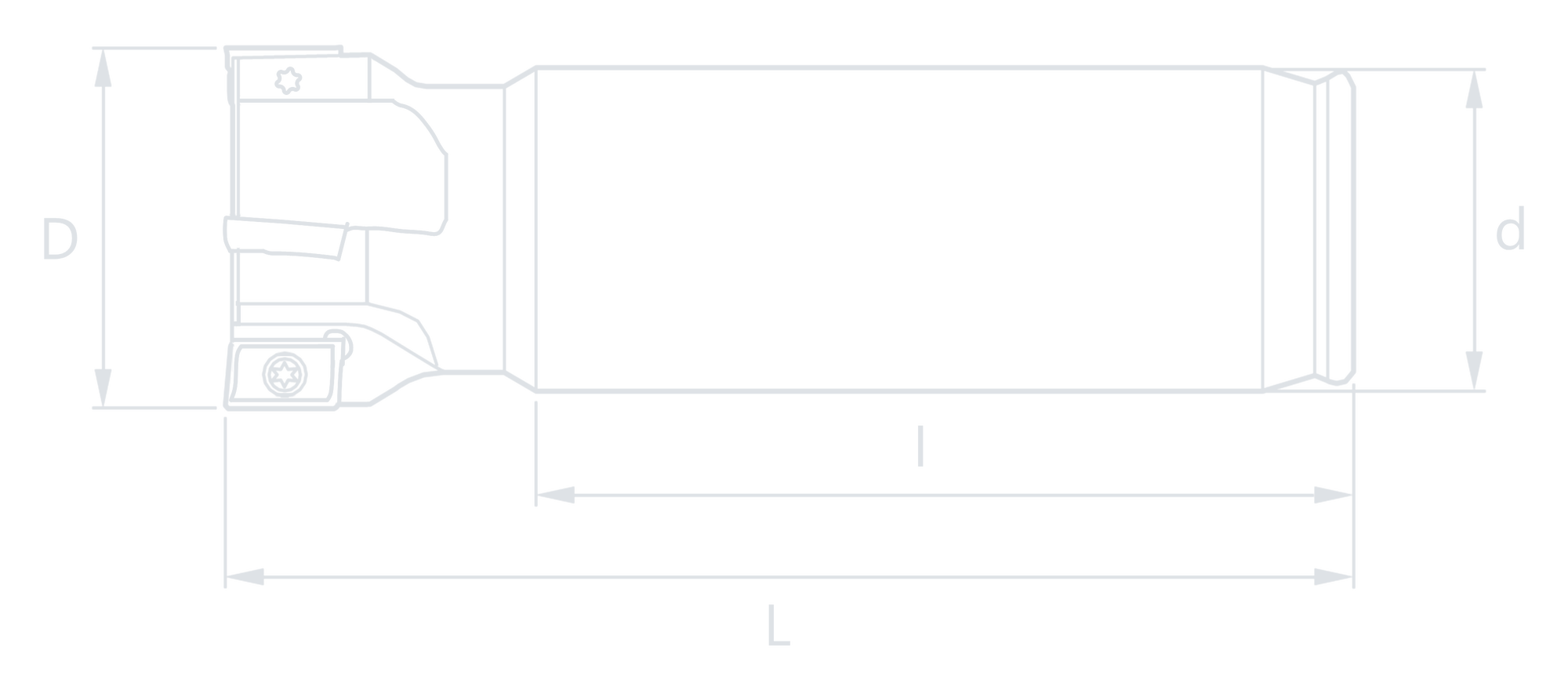

    AMXC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    AMXC-251715025251501052ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-251720025252001552ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-261715026251501102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-261720026252001602ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-321715032321501053ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-321720032322001553ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-331715033321501103ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-331720033322001603ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    AMXC-401715040321501103ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15
    AMXC-401720040322001603ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15
    AMXC-501715050321501054ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15
    AMXC-501720050322001554ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15

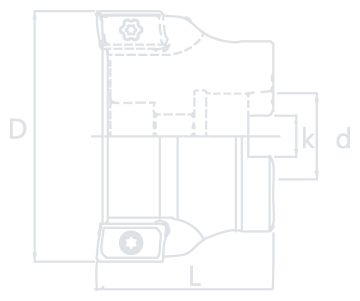

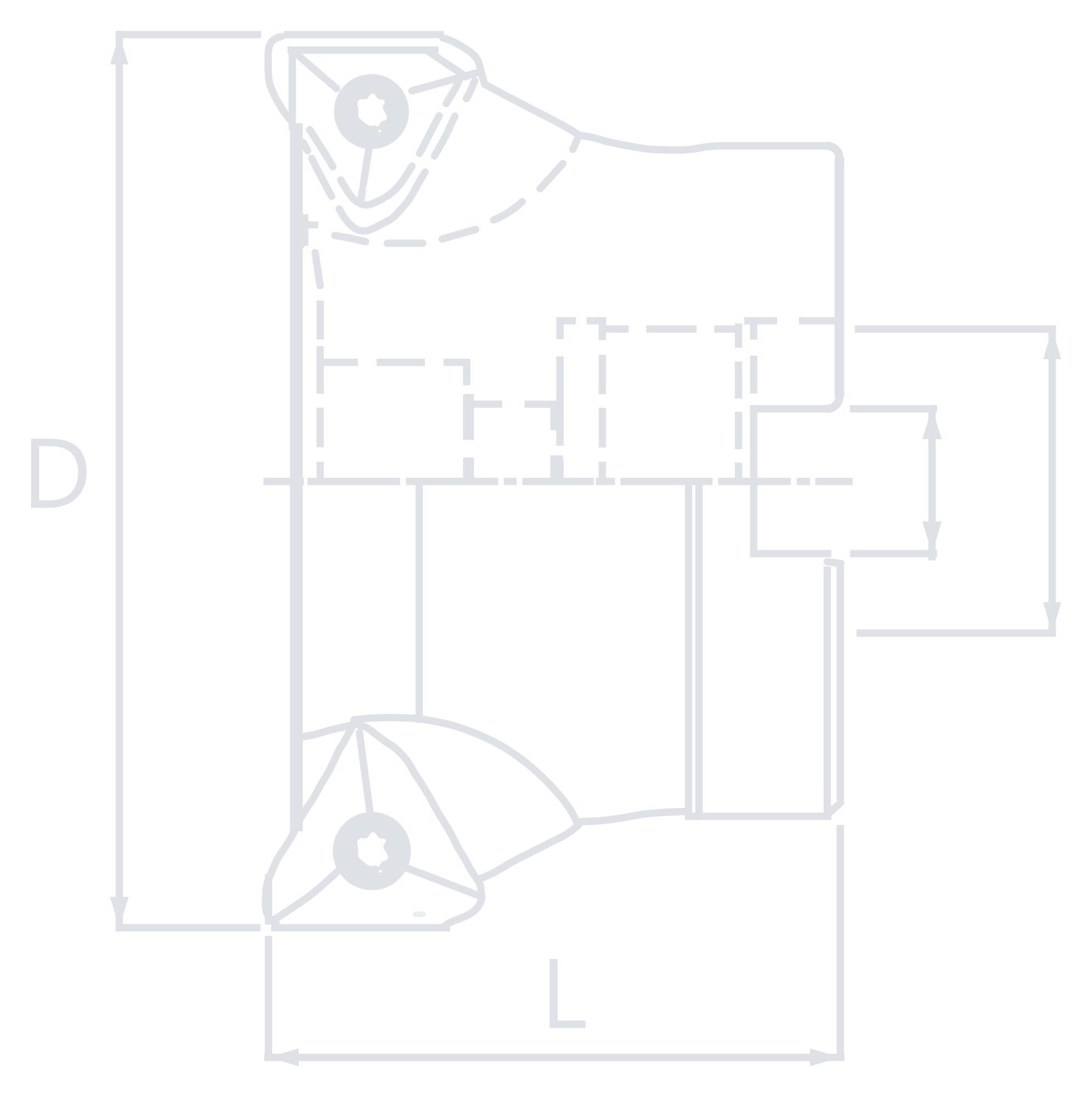

    AMXC · 보어형

    보어형 · 호환 인서트 KORLOY · 카탈로그 17쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 17쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22mm
    날수
    4 · 5 · 7
    품번
    3개
    카탈로그 17쪽 표 기준
    인서트
    ADKT170608 ESR MM / ADKT170608 ESR ML
    스크류
    ST4101-60W / M4
    렌치
    TX-15
    AMXC · 보어형
    품번DmmdmmLmmlmm날수인서트스크류렌치
    AMXC-4050-2250224010.44ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15
    AMXC-5063-2263224010.45ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15
    AMXC-7080-2780224012.47ADKT170608 ESR MM / ADKT170608 ESR MLST4101-60W / M4TX-15

    ENCC · Ø16–26 · 카탈로그 18쪽

    웰던 생크 · 호환 인서트 TAEGU-TEC · Any Cut · 카탈로그 18쪽

    사진 1 · 도면 1

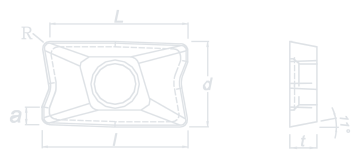

    사용 인서트밀링 인서트 · 카탈로그 82쪽
    APKT09T3
    APKT09T304-P20-AK530 외 3종
    시리즈 요약카탈로그 18쪽 표 기준
    가공 직경 D
    Ø16 – 26mm
    생크 d
    Ø16 · 20 · 25mm
    날수
    2 · 3
    품번
    7개

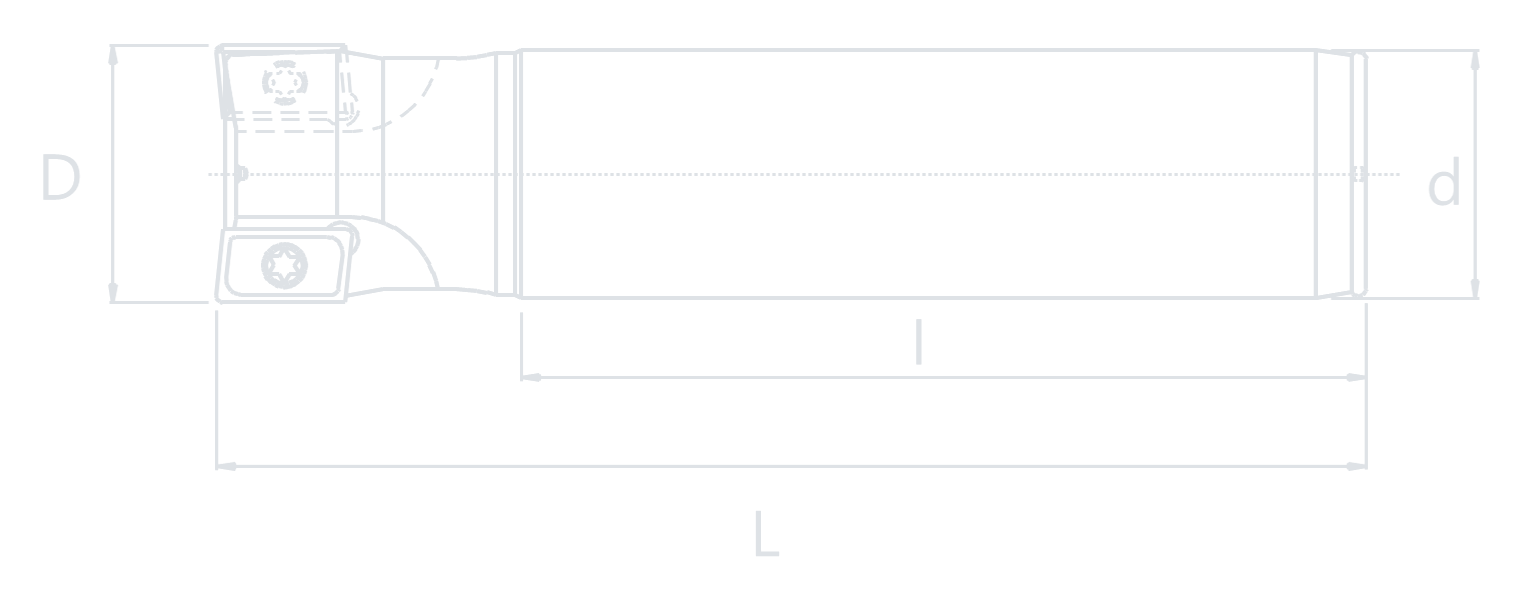

    ENCC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    ENCC-160918016161801452APKT09T3ST2553-55 / M2.5TX-8
    ENCC-170918017161801552APKT09T3ST2553-55 / M2.5TX-8
    ENCC-200920020202001602APKT09T3ST2553-55 / M2.5TX-8
    ENCC-210920021202001702APKT09T3ST2553-55 / M2.5TX-8
    ENCC-250920025252001603APKT09T3ST2553-55 / M2.5TX-8
    ENCC-260915026251501203APKT09T3ST2553-55 / M2.5TX-8
    ENCC-260920026252001703APKT09T3ST2553-55 / M2.5TX-8

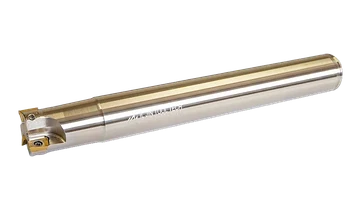

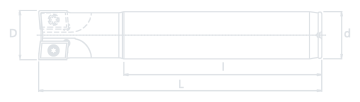

    ENCC · Ø16–33 · 카탈로그 18쪽

    웰던 생크 · 호환 인서트 KORLOY · 카탈로그 18쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 18쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 · 25 · 32mm
    날수
    1 · 2
    품번
    4개
    카탈로그 18쪽 표 기준
    인서트
    ADKA 150307TR
    스크류
    ST408-43 / M4
    렌치
    TX-15
    ENCC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류클램프렌치
    ENCC-171520016162001551ADKA 150307TRST408-43 / M4CL2C 2CNCLTX-15
    ENCC-211520017162001551ADKA 150307TRST408-43 / M4CL2C 2CNCLTX-15
    ENCC-261520026252001552ADKA 150307TRST408-43 / M4CL2C 2CNCLTX-15
    ENCC-331520033322001552ADKA 150307TRST408-43 / M4CL2C 2CNCLTX-15

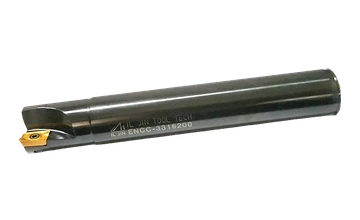

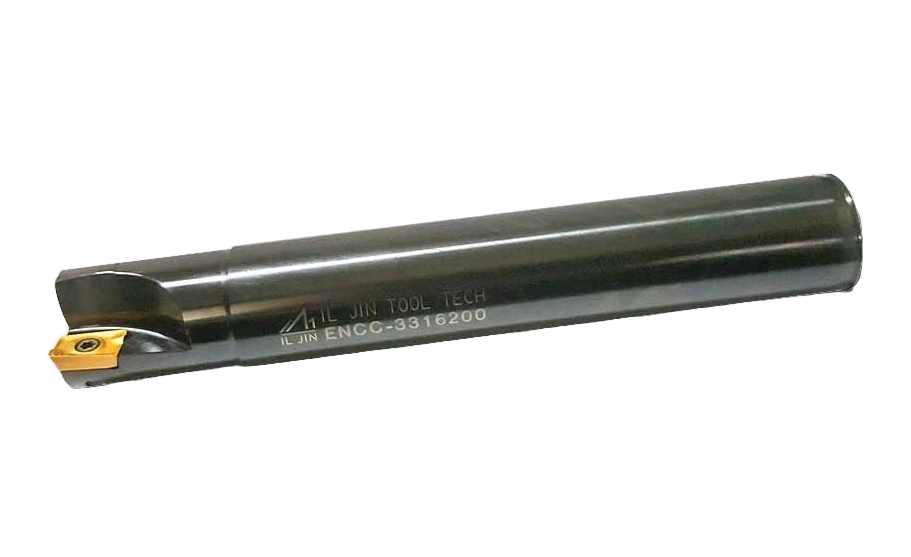

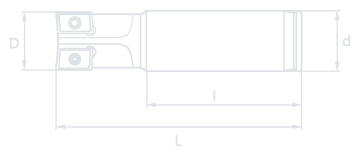

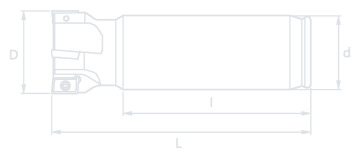

    ENCC · Ø25–50 · 카탈로그 19쪽

    웰던 생크 · 호환 인서트 TAEGU-TEC · KORLOY · 카탈로그 19쪽

    사진 1 · 도면 2
    시리즈 요약카탈로그 19쪽 표 기준
    가공 직경 D
    Ø25 – 50mm
    생크 d
    Ø25 · 32 · 42mm
    날수
    2 · 3 · 4
    품번
    23개
    카탈로그 19쪽 표 기준
    인서트
    ADKT170608 ESR MM / ADKT170608 ESR ML 외 1종
    스크류
    ST4084-60 / M4 외 1종
    렌치
    TX-15
    ENCC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    ENCC-251615025251501102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-251620025252001602ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-251625025252502102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-261615026251501102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-261620026252001602ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-321615032321501102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-321620032322001602ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-321625032322502102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-331615033321501102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-331620033322001602ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-331625033321502102ADKT170608 ESR MM / ADKT170608 ESR MLST4084-60 / M4TX-15
    ENCC-401615040321501103APMT 160408RST4101-60W / M4TX-15
    ENCC-401620040322001603APMT 160408RST4101-60W / M4TX-15
    ENCC-401625040322502103APMT 160408RST4101-60W / M4TX-15
    ENCC-401630040323002603APMT 160408RST4101-60W / M4TX-15
    ENCC-501615050321501104APMT 160408RST4101-60W / M4TX-15
    ENCC-501620050322001604APMT 160408RST4101-60W / M4TX-15
    ENCC-501625050322502104APMT 160408RST4101-60W / M4TX-15
    ENCC-501630050323002604APMT 160408RST4101-60W / M4TX-15
    ENCC-5016150L50421501104APMT 160408RST4101-60W / M4TX-15
    ENCC-5016200L50422001604APMT 160408RST4101-60W / M4TX-15
    ENCC-5016250L50422502104APMT 160408RST4101-60W / M4TX-15
    ENCC-5016300L50423002604APMT 160408RST4101-60W / M4TX-15

    ENCC · Ø25–50 · 카탈로그 20쪽

    웰던 생크 · 호환 인서트 TAEGU-TEC · Any Cut · 카탈로그 20쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 83쪽
    APKT 1705
    APKT170508-P20-AK530 외 2종
    시리즈 요약카탈로그 20쪽 표 기준
    가공 직경 D
    Ø25 – 50mm
    생크 d
    Ø25 · 32 · 42mm
    날수
    2 · 3 · 4
    품번
    19개

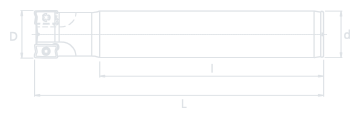

    ENCC · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    ENCC-251715025251501102APKT 1705ST4084-60 / M4TX-15
    ENCC-251720025252001602APKT 1705ST4084-60 / M4TX-15
    ENCC-261715026251501102APKT 1705ST4084-60 / M4TX-15
    ENCC-261720026252001602APKT 1705ST4084-60 / M4TX-15
    ENCC-321715032321501102APKT 1705ST4084-60 / M4TX-15
    ENCC-321720032322001602APKT 1705ST4084-60 / M4TX-15
    ENCC-321725032322502102APKT 1705ST4084-60 / M4TX-15
    ENCC-331715033321501102APKT 1705ST4084-60 / M4TX-15
    ENCC-331720033322001602APKT 1705ST4084-60 / M4TX-15
    ENCC-331725033322502102APKT 1705ST4084-60 / M4TX-15
    ENCC-401715040321501103APKT 1705ST4101-60W / M4TX-15
    ENCC-401720040322001603APKT 1705ST4101-60W / M4TX-15
    ENCC-401725040322502103APKT 1705ST4101-60W / M4TX-15
    ENCC-501715050321501104APKT 1705ST4101-60W / M4TX-15
    ENCC-501720050322001604APKT 1705ST4101-60W / M4TX-15
    ENCC-501725050322502104APKT 1705ST4101-60W / M4TX-15
    ENCC-5017150L50421501104APKT 1705ST4101-60W / M4TX-15
    ENCC-5017200L50422001604APKT 1705ST4101-60W / M4TX-15
    ENCC-5017250L50422502104APKT 1705ST4101-60W / M4TX-15

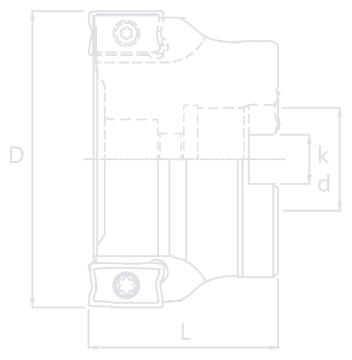

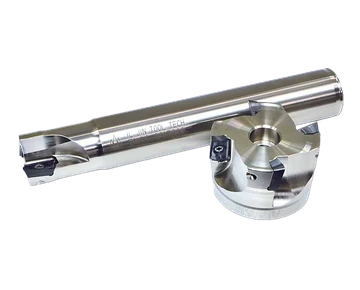

    ESCC

    보어형 · 호환 인서트 TAEGU-TEC · Any Cut · 카탈로그 20쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 83쪽
    APKT 1705
    APKT170508-P20-AK530 외 2종
    시리즈 요약카탈로그 20쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27mm
    날수
    3 · 4 · 7
    품번
    3개

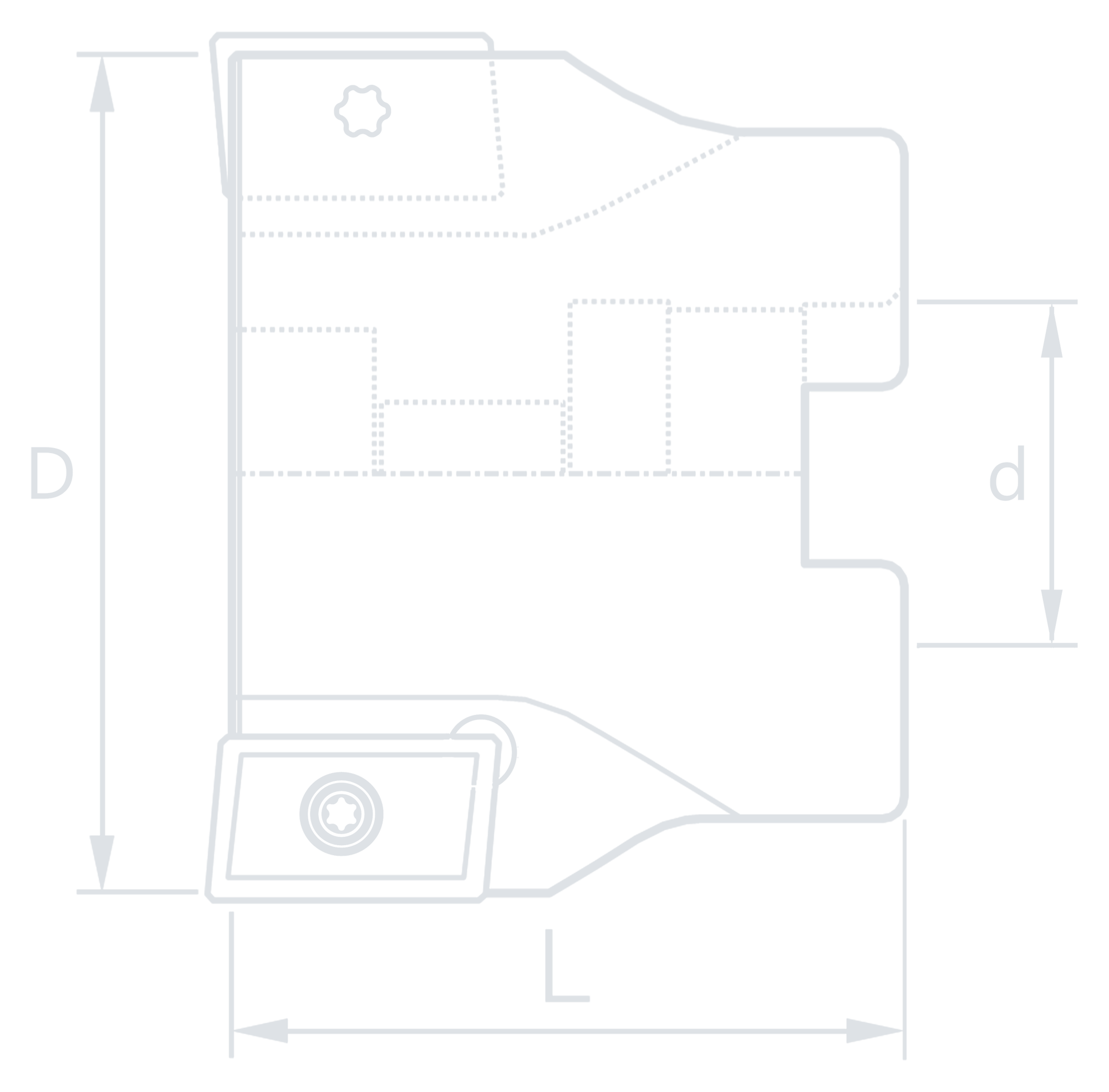

    ESCC · 보어형
    품번DmmdmmLmm날수인서트스크류렌치
    ESCC-5017225022403APKT 1705ST4101-60W / M4TX-15
    ESCC-6317226322404APKT 1705ST4101-60W / M4TX-15
    ESCC-8017278027507APKT 1705ST4101-60W / M4TX-15

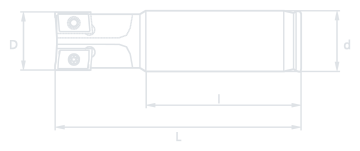

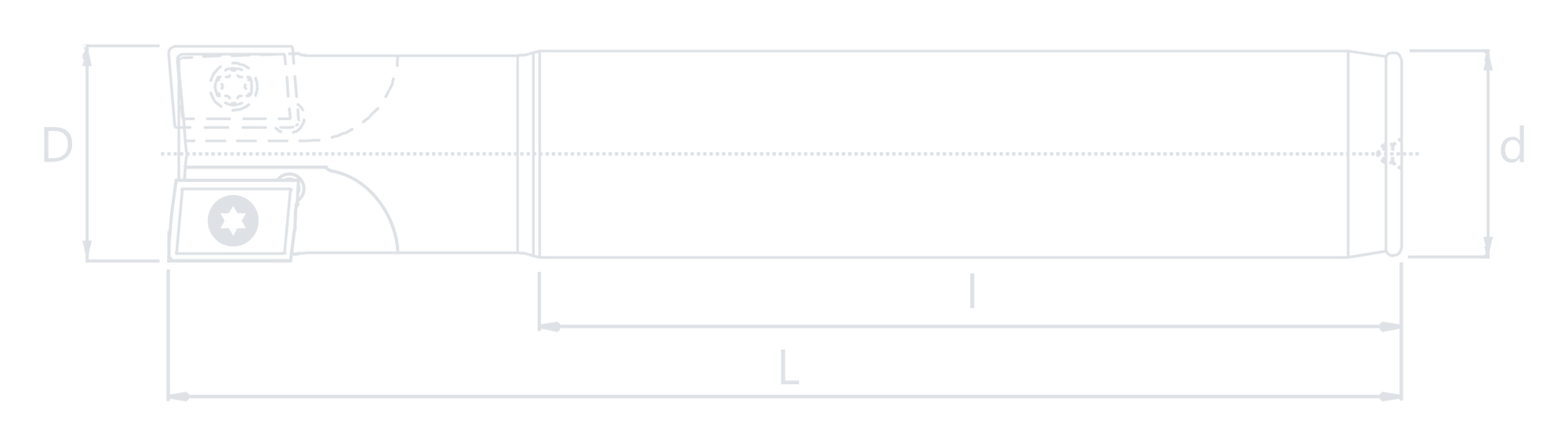

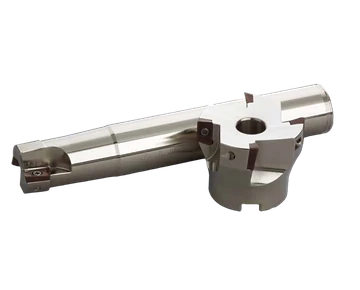

    AHU

    웰던 생크 · 호환 인서트 HITACHI · Any Cut · 카탈로그 21쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 81쪽
    JDMT 1003 외 1종
    JDMT100308R 외 1종
    시리즈 요약카탈로그 21쪽 표 기준
    가공 직경 D
    Ø16 – 33mm
    생크 d
    Ø16 – 32mm
    날수
    2
    품번
    17개

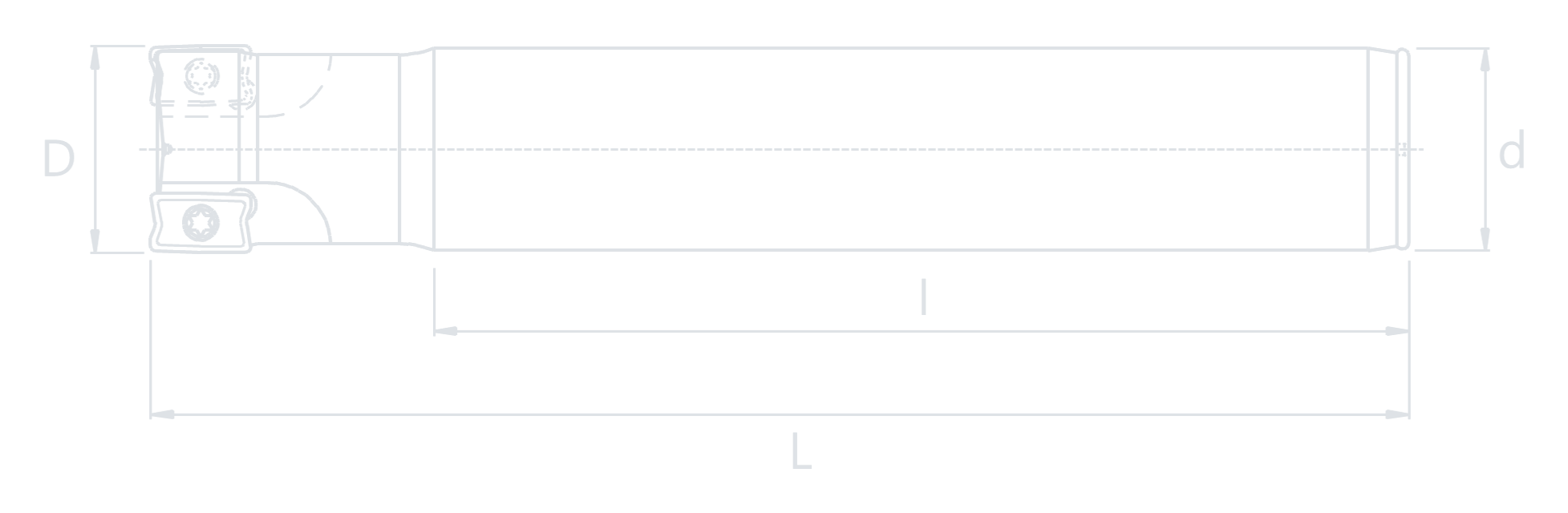

    AHU · 웰던 생크
    품번DmmdmmLmmlmm날수인서트스크류렌치
    AHU-161017016161701402JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-171017017161701402JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-171020017162001702JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-201020020202001702JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-201025020202502102JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-211020021202001702JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-211025021202502102JDMT 1003..RST2553-55 / M2.5TX-8
    AHU-251520025252001602JDMT 1505..RST4084-60 / M4TX-15
    AHU-251525025252502102JDMT 1505..RST4084-60 / M4TX-15
    AHU-261520026252001602JDMT 1505..RST4084-60 / M4TX-15
    AHU-261525026252502102JDMT 1505..RST4084-60 / M4TX-15
    AHU-321520032322001602JDMT 1505..RST4084-60 / M4TX-15
    AHU-321525032322502102JDMT 1505..RST4084-60 / M4TX-15
    AHU-321530032323002602JDMT 1505..RST4084-60 / M4TX-15
    AHU-331520033322001602JDMT 1505..RST4084-60 / M4TX-15
    AHU-331525033322502102JDMT 1505..RST4084-60 / M4TX-15
    AHU-331530033323002602JDMT 1505..RST4084-60 / M4TX-15

    AHUS

    보어형 · 호환 인서트 HITACHI · Any Cut · 카탈로그 21쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 81쪽
    JDMT 1505
    JDMT150508R
    시리즈 요약카탈로그 21쪽 표 기준
    가공 직경 D
    Ø50 · 63mm
    보어 d
    Ø22 · 22.225 · 25.4mm
    날수
    3 · 4
    품번
    8개

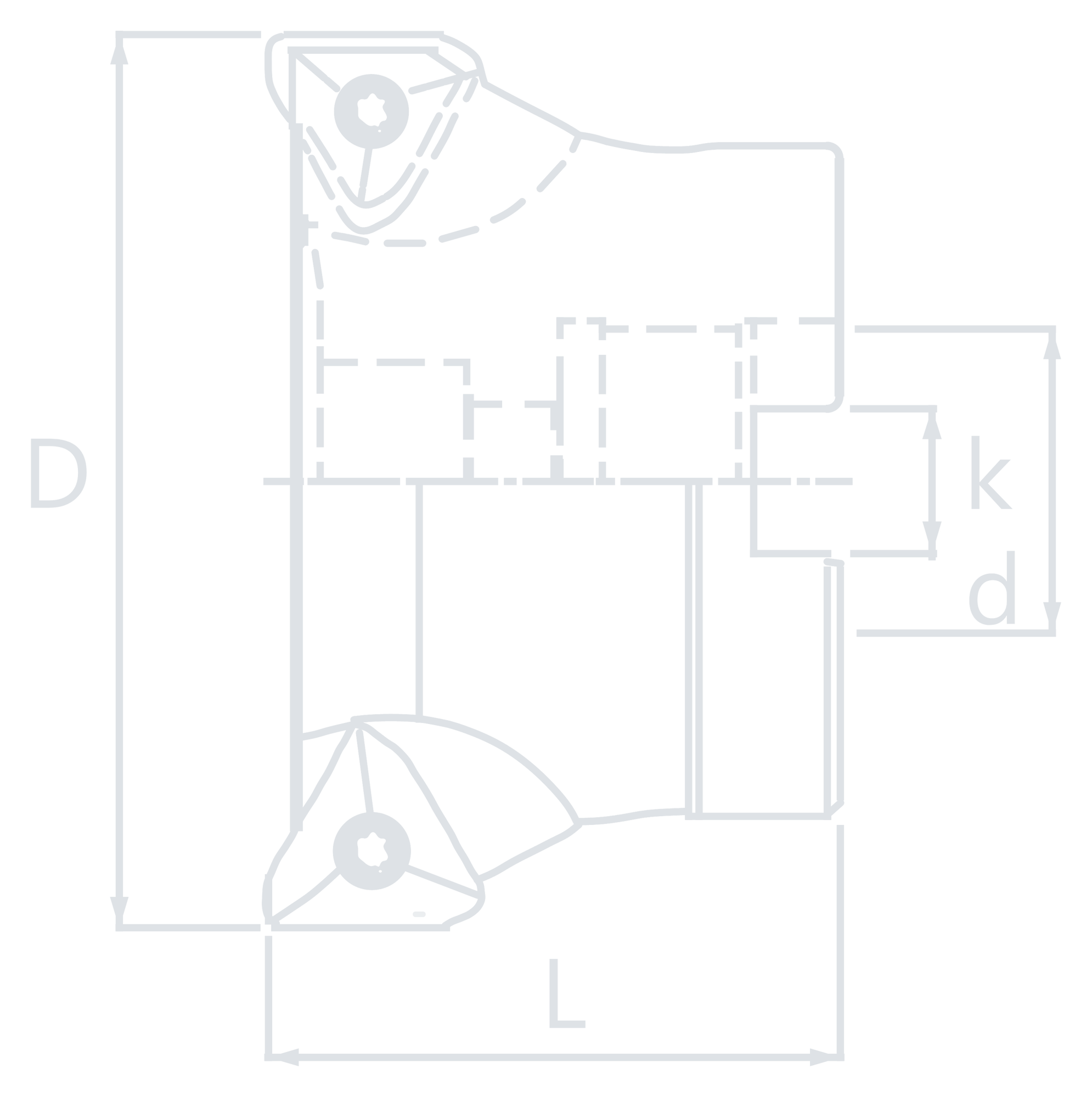

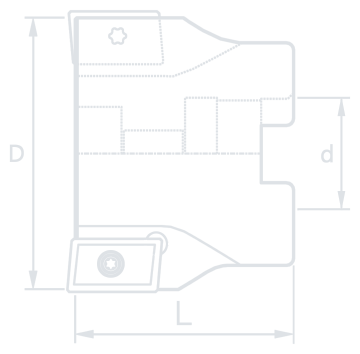

    AHUS · 보어형
    품번DmmdmmLmm날수인서트스크류렌치
    AHUS-3050-225022503JDMT 1505..RST4101-60W / M4TX-15
    AHUS-4050-225022504JDMT 1505..RST4101-60W / M4TX-15
    AHUS-3063-226322503JDMT 1505..RST4101-60W / M4TX-15
    AHUS-4063-226322504JDMT 1505..RST4101-60W / M4TX-15
    AHUS-3050-22.2255022.225503JDMT 1505..RST4101-60W / M4TX-15
    AHUS-4050-22.2255022.225504JDMT 1505..RST4101-60W / M4TX-15
    AHUS-3063-25.46325.4503JDMT 1505..RST4101-60W / M4TX-15
    AHUS-4063-25.46325.4504JDMT 1505..RST4101-60W / M4TX-15

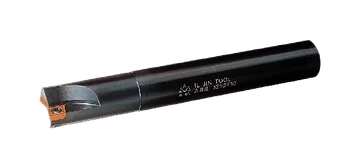

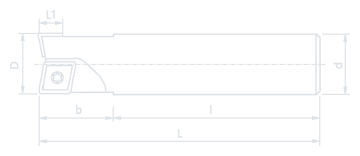

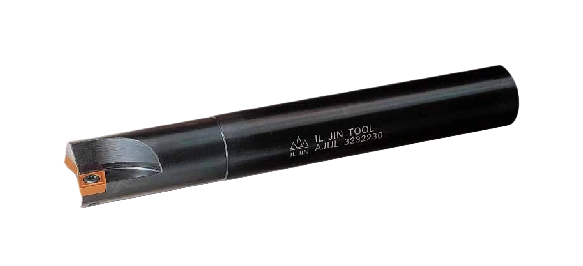

    AJUL

    웰던 생크 · 호환 인서트 HITACHI · 카탈로그 48쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 48쪽 표 기준
    날수
    2
    품번
    4개
    카탈로그 48쪽 표 기준
    인서트
    4종 · 표 참조

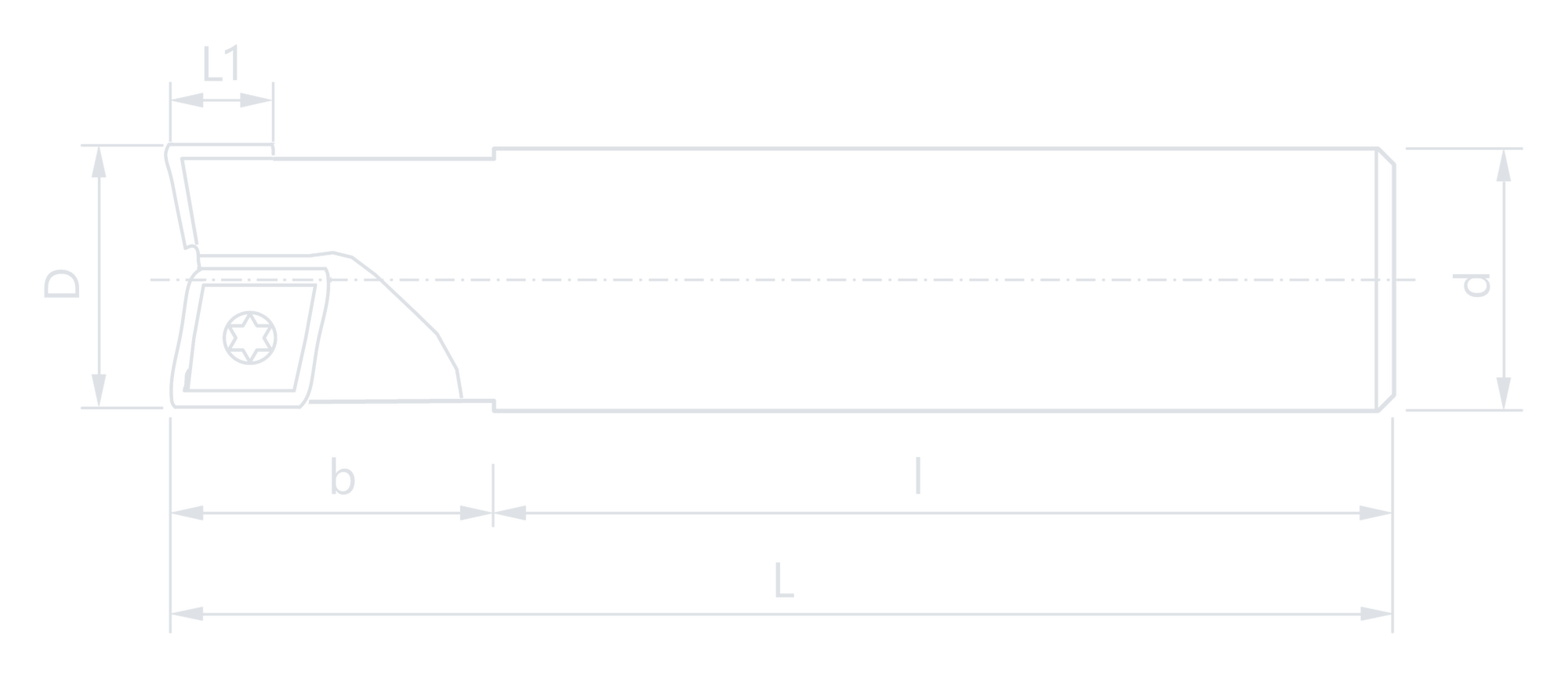

    AJUL · 웰던 생크
    품번날수DmmLmmDmmL1mmbmmlmm인서트
    AJUL-161617521617516640135CCMT06204, CPMT080204Z
    AJUL-202018522018520650135CCMT06204, CPMT090204Z
    AJUL-252522022522025970150CPMT090308, CPMT120308Z
    AJUL-3232230232230321280150CPMT120408, 120430 / CPMT160408, 160430Z

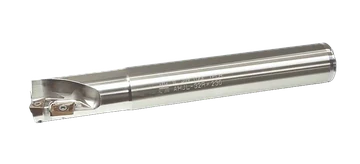

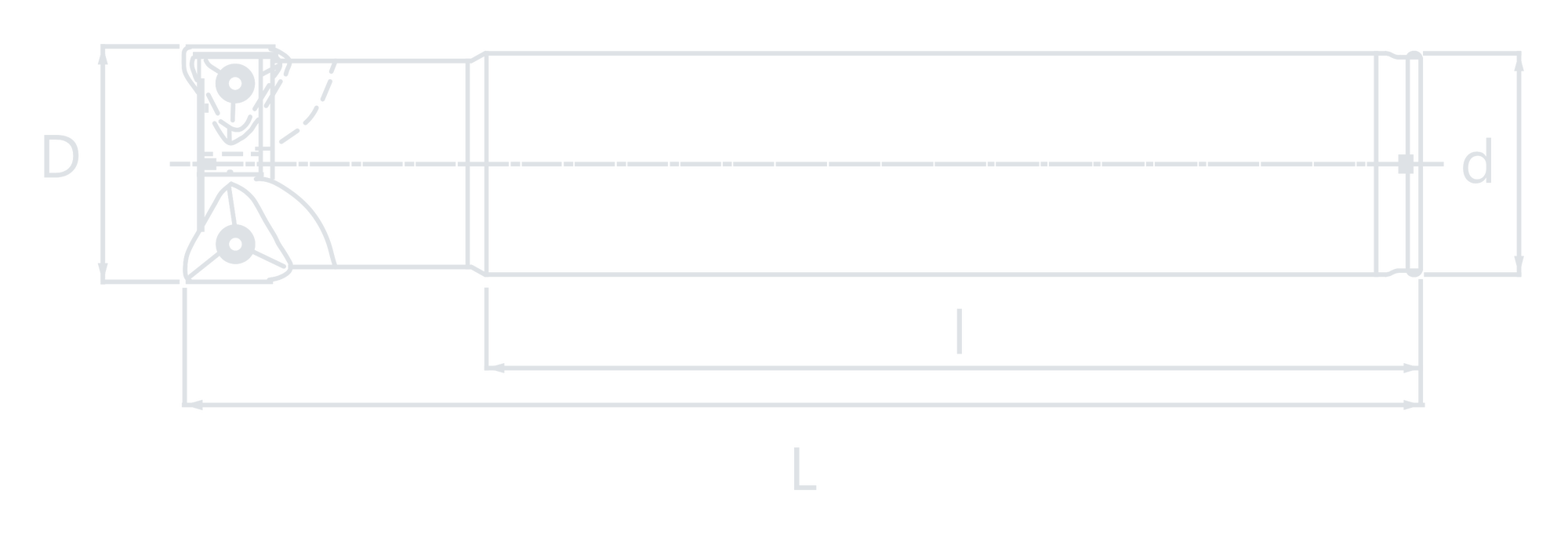

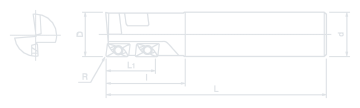

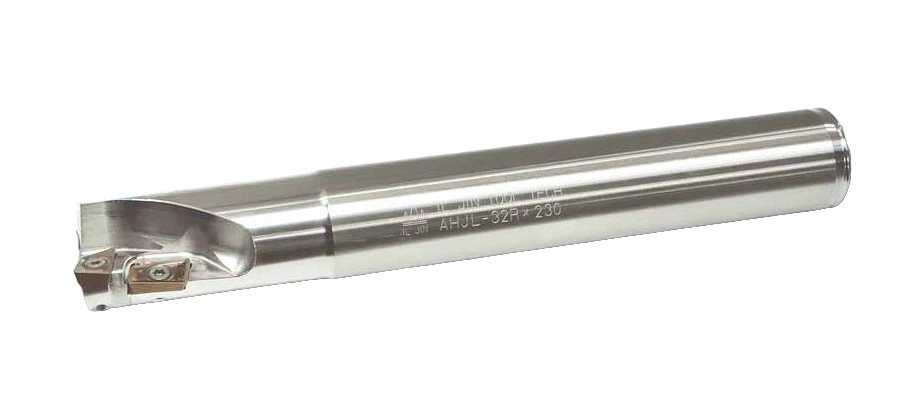

    AJSL

    웰던 생크 · 호환 인서트 HITACHI · 카탈로그 48쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 48쪽 표 기준
    가공 직경 D
    Ø16 – 35mm
    품번
    9개
    카탈로그 48쪽 표 기준
    인서트
    9종 · 표 참조
    AJSL · 웰던 생크
    품번품번날수 (엔드)날수 (외주)DmmLmmL1mmbmmlmm인서트 (엔드)인서트 (외주)
    Long ShankAJSL-16R 1751316175165016ADMT080308LAPMT090208R
    Long ShankAJSL-17R 1751317175163016ADMT080308LAPMT090208R
    Long ShankAJSL-20R 1851320185206020ADMT1003◌◌LACMT1003◌◌R
    Long ShankAJSL-21R 1851321185203520ADMT1003◌◌LACMT1003◌◌R
    Long ShankAJSL-25R 2201325220257525ADMT12T3◌◌LAPMT12T3◌◌R
    Long ShankAJSL-26R 2201326220254025ADMT12T3◌◌LAPMT12T3◌◌R
    Long ShankAJSL-32R 2301332230329032APMT1604◌◌LAPMT1504◌◌R
    Long ShankAJSL-33R 2301333230325032APMT1604◌◌LAPMT1504◌◌R
    Long ShankAJSL-35R 2301335230355032APMT1704◌◌LAPMT1504◌◌R

    MILLING CUTTER

    표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

    품번이나 도면, 가공 조건을 보내 주시면 알맞은 커터를 제안해 드립니다.

    031-430-7094
