특수 커터14개 시리즈 · 품번 99개

SD 블레이드

호환 인서트 TAEGU-TEC · 카탈로그 73쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 73쪽 표 기준

품번

4개

카탈로그 73쪽 표 기준

인서트

KSXN 3 외 1종

렌치

KTW R1

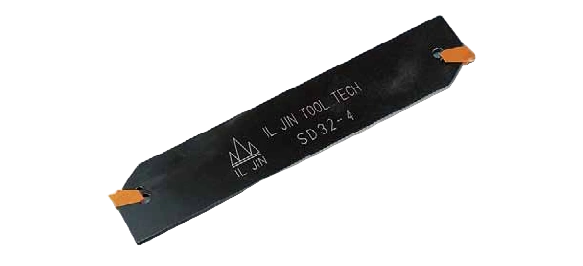

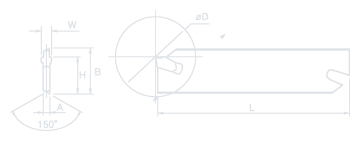

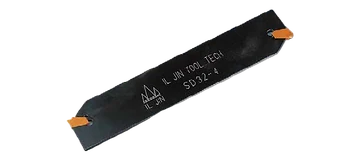

SD 블레이드

품번	Bmm	Lmm	Hmm	Amm	Wmm	Dmax.	인서트	렌치	블록
SD 26-3	26.0	110	21.4	2.4	3.1	75	KSXN 3	KTW R1	CTHT -26
SD 26-4	26.0	110	21.4	3.2	4.1	80	KSXN 4	KTW R1	CTHT -26
SD 32-3	32.0	150	24.8	2.4	3.1	100	KSXN 3	KTW R1	CTHT -32
SD 32-4	32.0	150	24.8	3.2	4.1	100	KSXN 4	KTW R1	CTHT -32

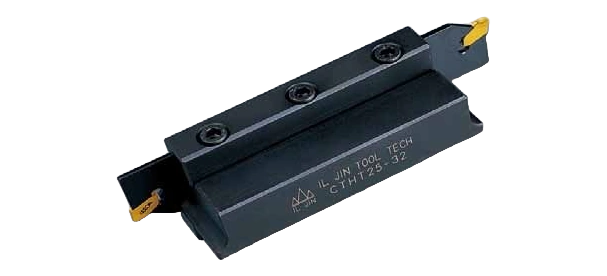

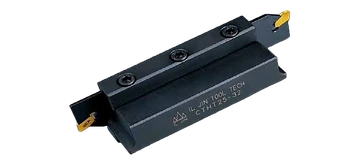

CTHT

카탈로그 73쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 73쪽 표 기준

품번

5개

카탈로그 73쪽 표 기준

스크류

M6X1.0S.H.C.S

렌치

L-W5

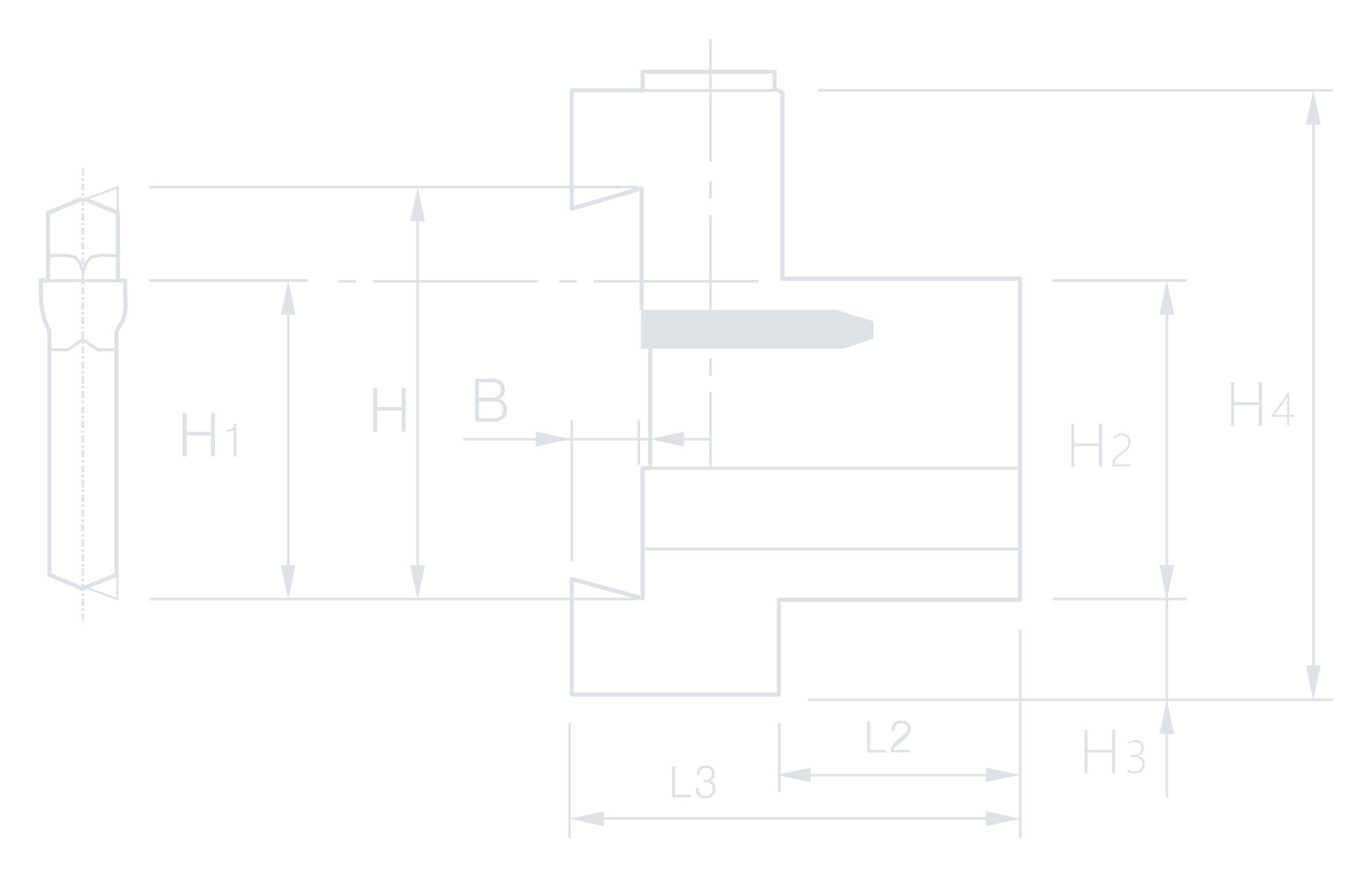

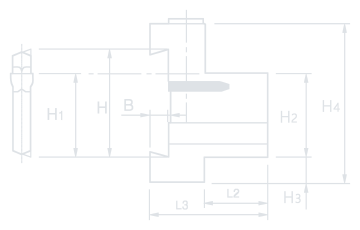

CTHT

품번	Hmm	H1mm	H2mm	H3mm	H4mm	Bmm	L1mm	L2mm	L3mm	스크류	렌치
CTHT 20 - 26	26	21.4	20	8	38	4.0	87	19	33	M6X1.0S.H.C.S	L-W5
CTHT 20 - 32	32	24.8	20	13	—	—	100	19	35	M6X1.0S.H.C.S	L-W5
CTHT 25 - 26	26	21.4	25	8	48	5.5	110	20	36	M6X1.0S.H.C.S	L-W5
CTHT 25 - 32	32	24.8	25	3	—	—	120	28	44	M6X1.0S.H.C.S	L-W5
CTHT 32 - 32	32	30	32	4	53	5.5	110	31	48	M6X1.0S.H.C.S	L-W5

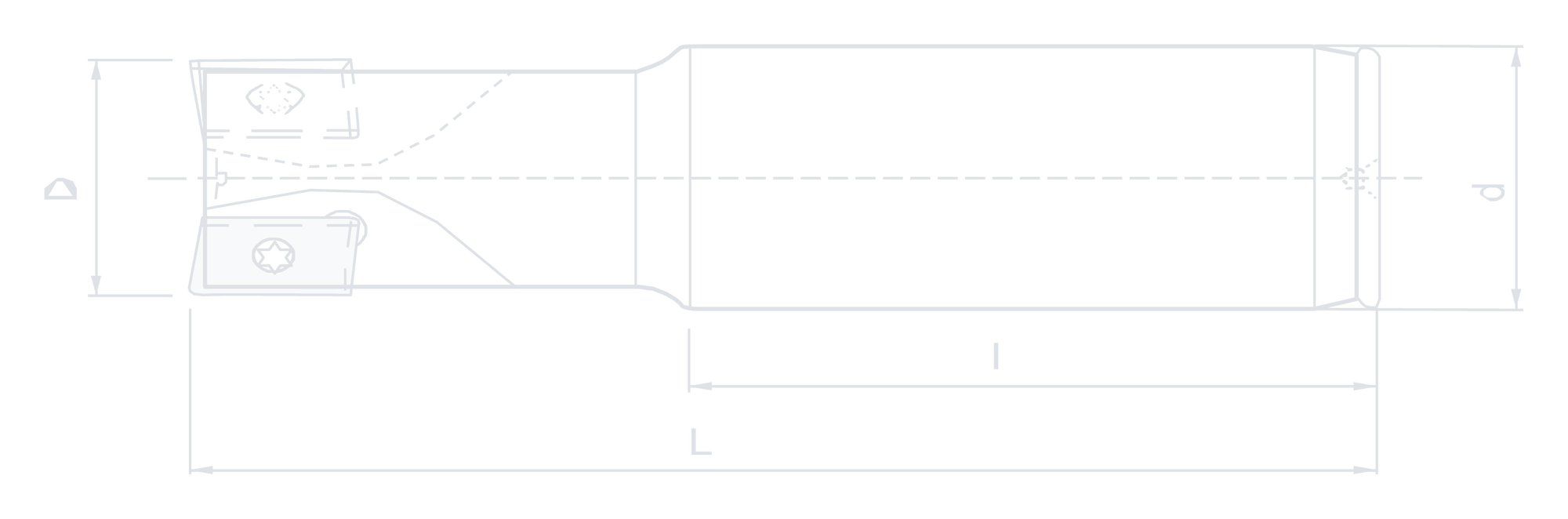

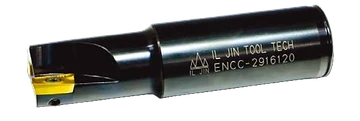

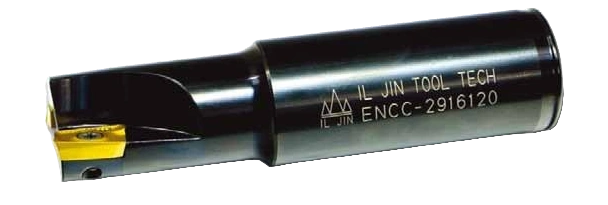

키홈 전용 커터

웰던 생크 · 호환 인서트 TAEGU-TEC · KORLOY · 카탈로그 90쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 90쪽 표 기준

가공 직경 D

Ø19 – 35mm

생크 d

Ø25 · 32mm

날수

2 · 3

품번

7개

카탈로그 90쪽 표 기준

인서트

AP..09T3 외 1종

스크류

ST2553-55 / M2.5 외 1종

렌치

TX-8 외 1종

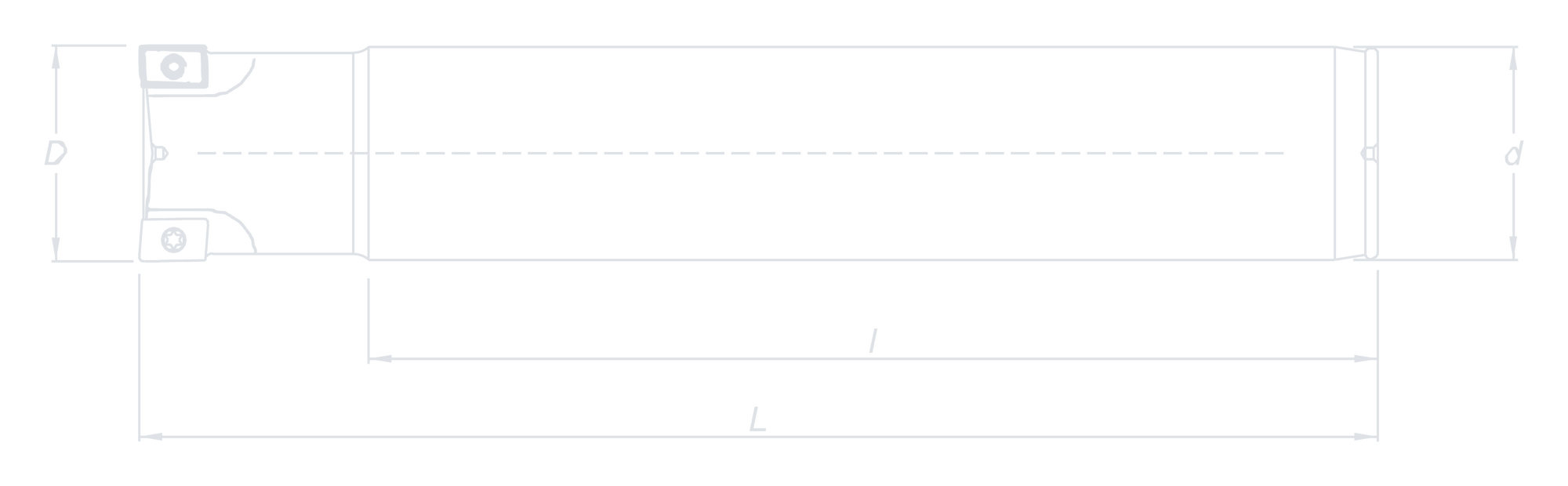

키홈 전용 커터 · 웰던 생크

품번	Dmm	dmm	Lmm	lmm	날수	인서트	스크류	렌치
ENCC-1909120	19	25	120	75	2	AP..09T3	ST2553-55 / M2.5	TX-8
ENCC-2409120	24	25	120	75	3	AP..09T3	ST2553-55 / M2.5	TX-8
ENCC-2416120	24	25	120	75	2	AP..1604	ST4084-60 M4	TX-15
ENCC-2716120	27	25	120	75	2	AP..1604	ST4084-60 M4	TX-15
ENCC-2916120	29	32	120	75	2	AP..1604	ST4084-60 M4	TX-15
ENCC-3116120	31	32	120	75	2	AP..1604	ST4084-60 M4	TX-15
ENCC-3516120	35	32	120	75	2	AP..1604	ST4084-60 M4	TX-15

키홈 전용 커터, 윤곽 커터 · Ø27–29

웰던 생크 · 호환 인서트 WALTER · Daracarb · 카탈로그 90쪽

도면 1

견적 문의

• 도면

시리즈 요약카탈로그 90쪽 표 기준

가공 직경 D

Ø27 · 29mm

생크 d

Ø32mm

품번

4개

카탈로그 90쪽 표 기준

인서트

P27215 / -3R 외 1종

스크류

ST408-43 M4

렌치

TX-15

키홈 전용 커터, 윤곽 커터 · 웰던 생크

품번	Dmm	dmm	Lmm	L1mm	lmm	날수	날수	인서트	날수	인서트	스크류	렌치
KEY HOME-D27x32x150L	27	32	150	70	80	2	1	P27215 / -3R	6	SDMT 090308	ST408-43 M4	TX-15
KEY HOME-D29x32x150L	29	32	150	70	80	2	1	P27215 / -3R	6	SDMT 090308	ST408-43 M4	TX-15
KEY HOME-D29x32x160L	29	32	160	80	80	2	1	P27215 / -3R	8	SDMT 090308	ST408-43 M4	TX-15
KEY HOME-D29x32x200L	29	32	200	80	80	2	1	P27215 / -3R	8	SDMT 090308	ST408-43 M4	TX-15

키홈 전용 커터, 윤곽 커터 · Ø29

웰던 생크 · 호환 인서트 TAEGU-TEC · KORLOY · 카탈로그 90쪽

도면 1

견적 문의

• 도면

사용 인서트밀링 인서트 · 카탈로그 84쪽

도면

QOMT1651R

QOMT1651R

시리즈 요약카탈로그 90쪽 표 기준

가공 직경 D

Ø29mm

생크 d

Ø32mm

날수

2

품번

2개

키홈 전용 커터, 윤곽 커터 · 웰던 생크

품번	Dmm	dmm	Lmm	L1mm	Imm	날수	인서트	스크류	렌치
KEY HOME D29x32x200L-5F	29	32	200	50	100	2	QOMT1651R AQMT1651R	ST4084-60 M4	TX-15
KEY HOME D29x32x200L-7F	29	32	200	70	115	2	QOMT1651R AQMT1651R	ST4084-60 M4	TX-15

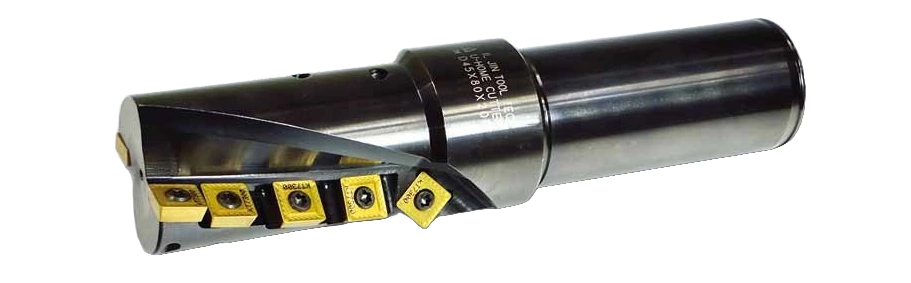

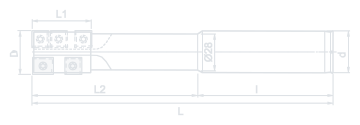

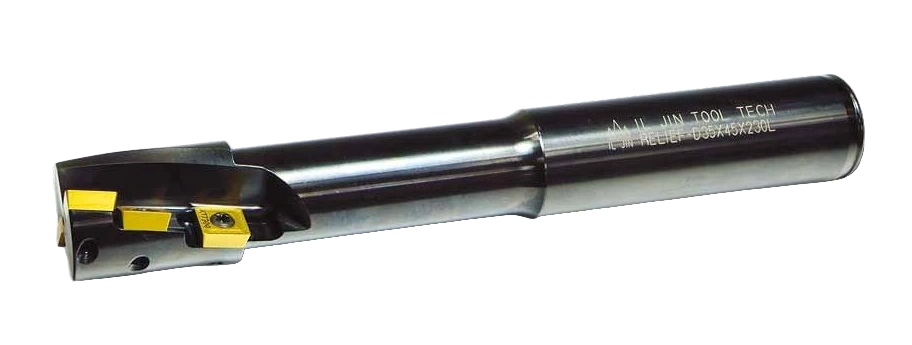

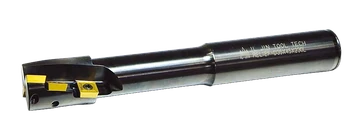

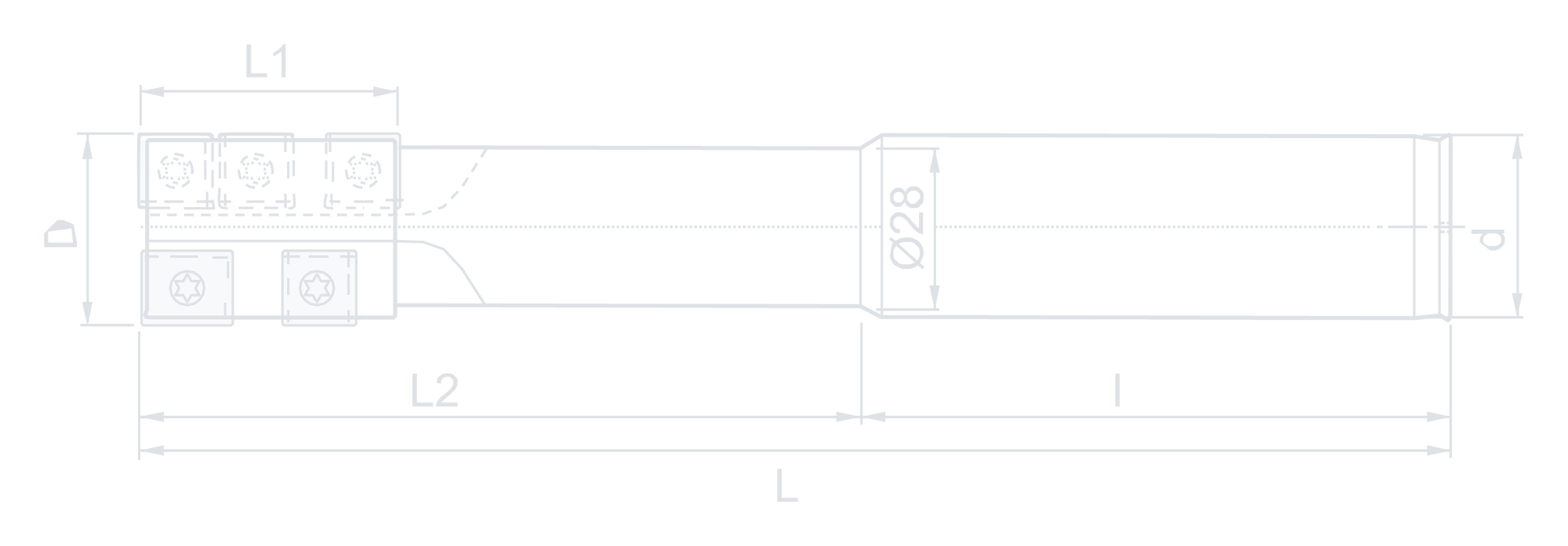

릴리프 커터

웰던 생크 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 91쪽

사진 1 · 도면 1

견적 문의

•
• 도면

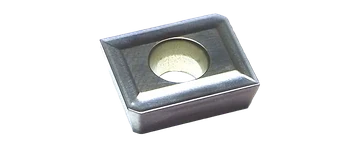

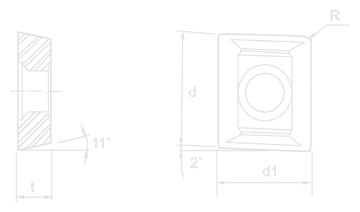

사용 인서트밀링 인서트 · 카탈로그 88쪽

도면

CZM1516 외 2종

CZM1516(APMT1504...) 외 2종

시리즈 요약카탈로그 91쪽 표 기준

가공 직경 D

Ø15 – 54mm

생크 d

Ø12 – 42mm

품번

13개

릴리프 커터 · 웰던 생크

품번	Dmm	dmm	Lmm	L1mm	Lmm	날수	날수	인서트	날수	인서트	스크류	렌치
RELIEF-D15x10x100L	15	12	100	10	52	2	—	—	2	SPMG060204	ST2204-55M2.2	TX-06
RELIFE-D19x10x100L	19	16	100	10	52	2	—	—	2	SPMG060204	ST2204-55M2.2	TX-06
RELIFE-D33x25x230L	33	32	230	25	100	2	1	CZM1516 / APMT1504WT	3	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D33x45x230L	33	32	230	45	100	2	1	CZM1516 / APMT1504WT	5	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D33x45x300L	33	32	300	45	100	2	1	CZM1516 / APMT1504WT	4	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D34x25x230L	34	32	230	25	100	2	1	CZM1516 / APMT1504WT	2	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D34x35x230L	34	32	230	35	100	2	1	CZM1516 / APMT1504WT	3	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D34x45x230L	34	32	230	45	100	2	1	CZM1516 / APMT1504WT	4	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D34x45x300L	34	32	300	45	100	2	1	CZM1516 / APMT1504WT	4	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D35x25x230L	35	32	230	25	100	2	1	CZM1516 / APMT1504WT	2	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D35x45x230L	35	32	230	45	100	2	1	CZM1516 / APMT1504WT	4	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D35x45x300L	35	32	300	45	100	2	1	CZM1516 / APMT1504WT	4	CSM1208 / SPMT120408	ST511-43M5	TX-20
RELIFE-D54x45x265L	54	42	265	45	220	4	2	CZM1516 / APMT1504WT	10	CSM1208 / SPMT120408	ST511-43M5	TX-20

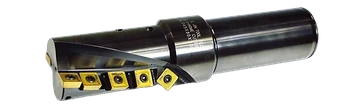

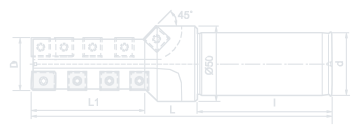

U홈 커터

웰던 생크 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 91쪽

사진 1 · 도면 1

견적 문의

•
• 도면

사용 인서트밀링 인서트 · 카탈로그 88쪽

도면

CZM1516 외 1종

CZM1516(APMT1504...) 외 1종

시리즈 요약카탈로그 91쪽 표 기준

가공 직경 D

Ø32 – 49mm

생크 d

Ø42mm

품번

8개

U홈 커터 · 웰던 생크

품번	Dmm	dmm	Lmm	L1mm	lmm	날수	날수	인서트	날수	인서트	스크류	렌치
U-HOME-D32x42x200L	32	42	200	75	90	2	1	CZM1516 / APMT1504 WT	7	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D34x42x200L	34	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D35x42x200L	35	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D39x42x200L	39	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D40x42x200L	40	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D44x42x200L	44	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D45x42x200L	45	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20
U-HOME-D49x42x200L	49	42	200	75	90	2	1	CZM1516 / APMT1504 WT	8	CSM1208 / SPMT 120408	ST511-43 M5	TX-20

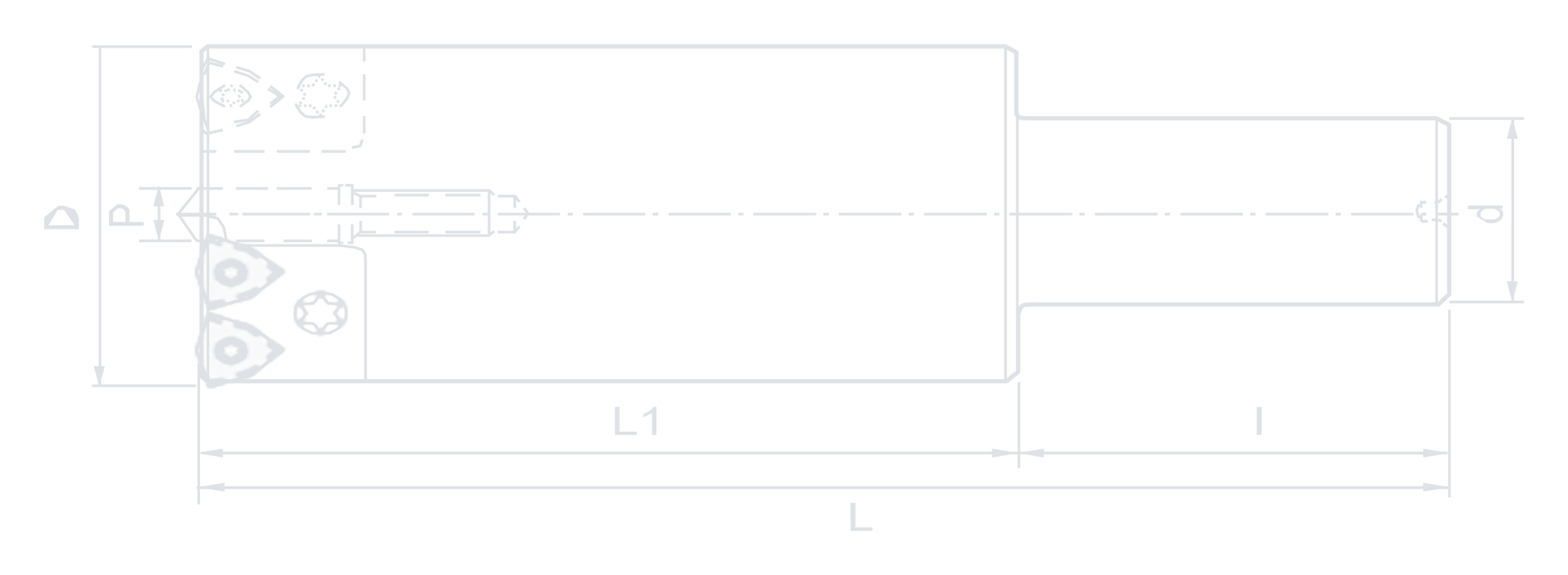

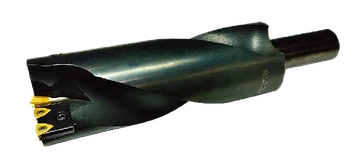

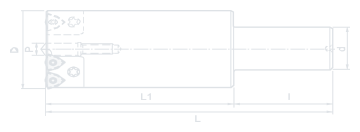

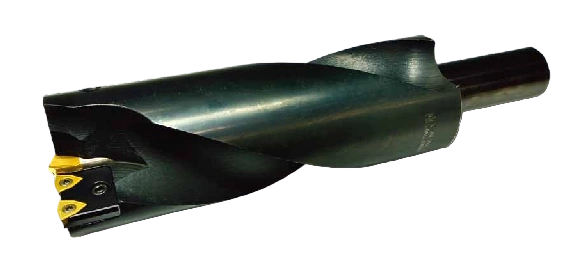

포스트 U-Drill

웰던 생크 · 호환 인서트 WIDIA · 카탈로그 92쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 92쪽 표 기준

생크 d

Ø42mm

규격

8종

카탈로그 92쪽 표 기준

인서트

WCMT 08

스크류

M4.5ST4510-60 M4.5

렌치

T-20

포스트 U-Drill · 웰던 생크

품번	Dmm	Lmm	Pmm	L1mm	lmm	dmm	인서트	스크류	렌치
포스트-유드릴	56	360	12	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	58	360	12	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	68	360	16	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	76	360	12	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	78	360	12	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	88	360	16	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	96	360	16	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20
포스트-유드릴	바98	360	16	270	90	42	WCMT 08	M4.5ST4510-60 M4.5	T-20

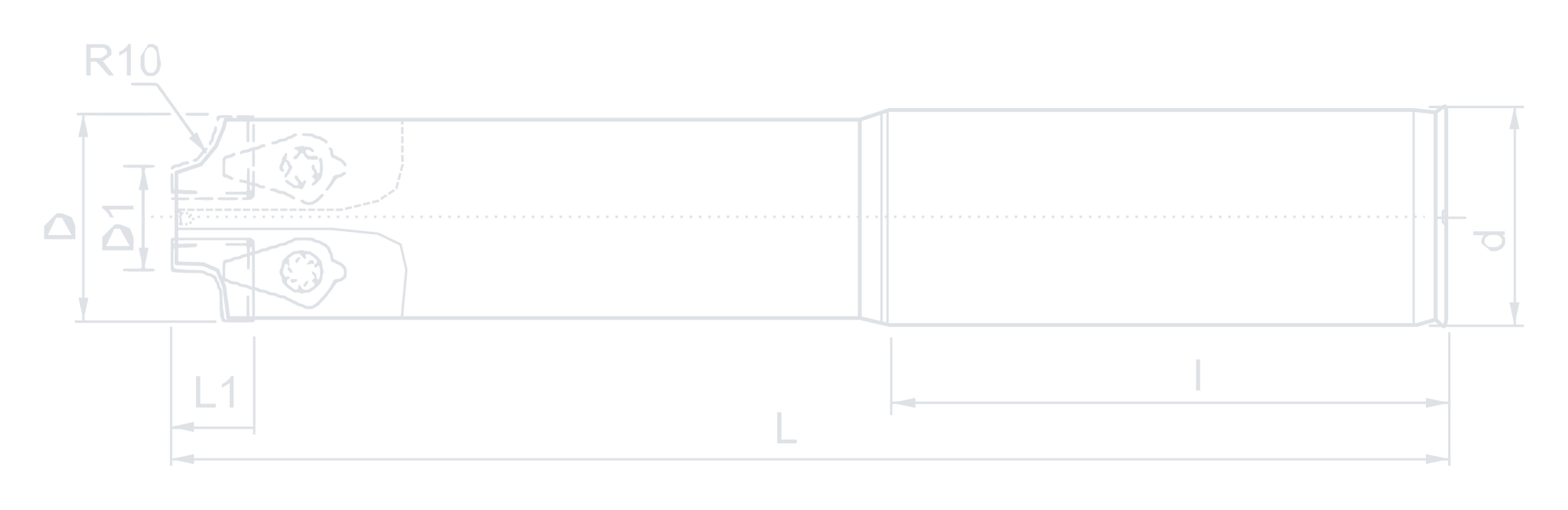

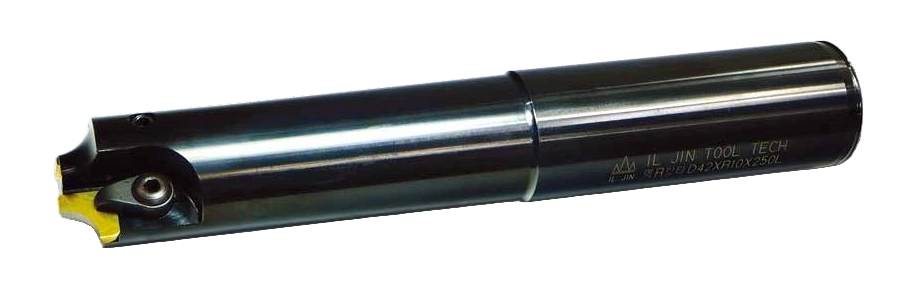

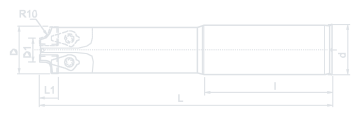

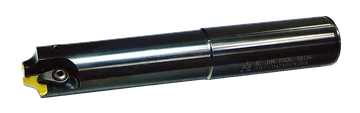

코너 R 가공 홀더

웰던 생크 · 카탈로그 92쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 92쪽 표 기준

가공 직경 D

Ø38 · 40mm

d

32 · 42mm

날수

2

규격

2종

카탈로그 92쪽 표 기준

인서트

SPKR-10R

코너 R 가공 홀더 · 웰던 생크

품번	Dmm	D1mm	dmm	L1mm	lmm	날수	인서트	부품
역R-커터	38	18	32	220	110	2	SPKR-10R	TP22
역R-커터	40	20	42	250	110	2	SPKR-10R	TP22

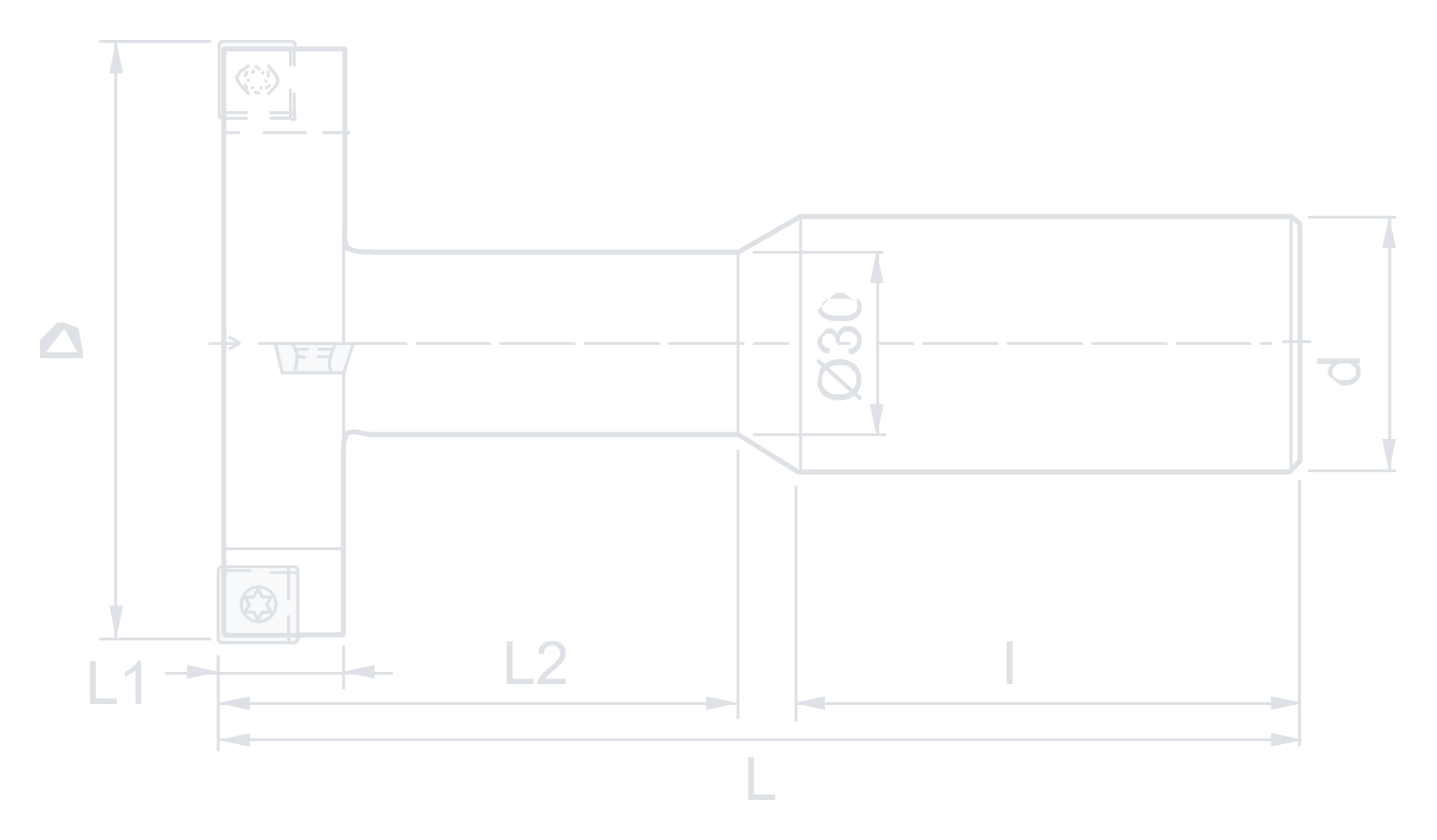

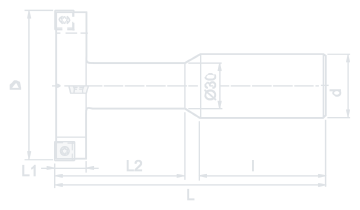

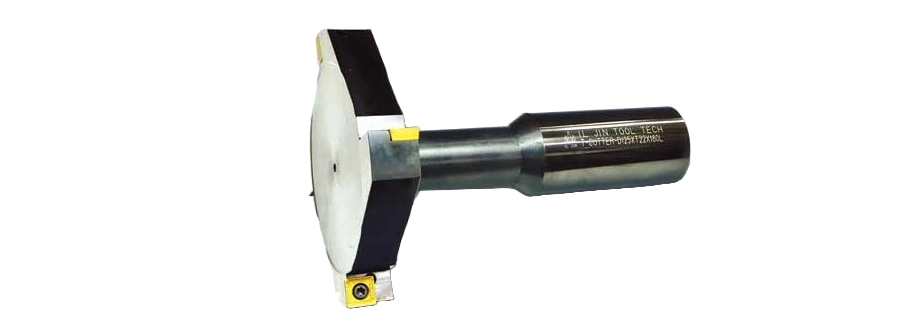

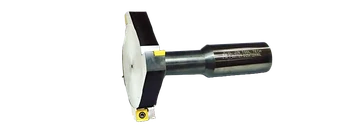

T-커터

웰던 생크 · 호환 인서트 WALTER · Daracarb · 카탈로그 93쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 93쪽 표 기준

가공 직경 D

Ø80 – 180mm

생크 d

Ø42mm

날수

4 · 6

규격

5종

카탈로그 93쪽 표 기준

인서트

CSM1208 SPM1204

스크류

ST511-43M5

렌치

TX-20

T-커터 · 웰던 생크

품번	Dmm	L1mm	dmm	Lmm	lmm	날수	인서트	스크류	렌치
T-커터	D80	22	42	180	95	4	CSM1208 SPM1204	ST511-43M5	TX-20
T-커터	D100	22	42	180	95	4	CSM1208 SPM1204	ST511-43M5	TX-20
T-커터	D125	22	42	180	95	4	CSM1208 SPM1204	ST511-43M5	TX-20
T-커터	D150	22	42	180	95	6	CSM1208 SPM1204	ST511-43M5	TX-20
T-커터	D180	22	42	180	95	6	CSM1208 SPM1204	ST511-43M5	TX-20

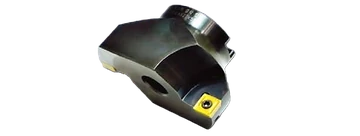

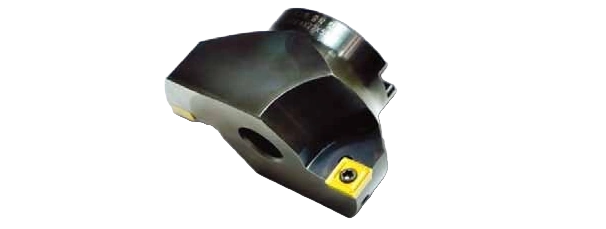

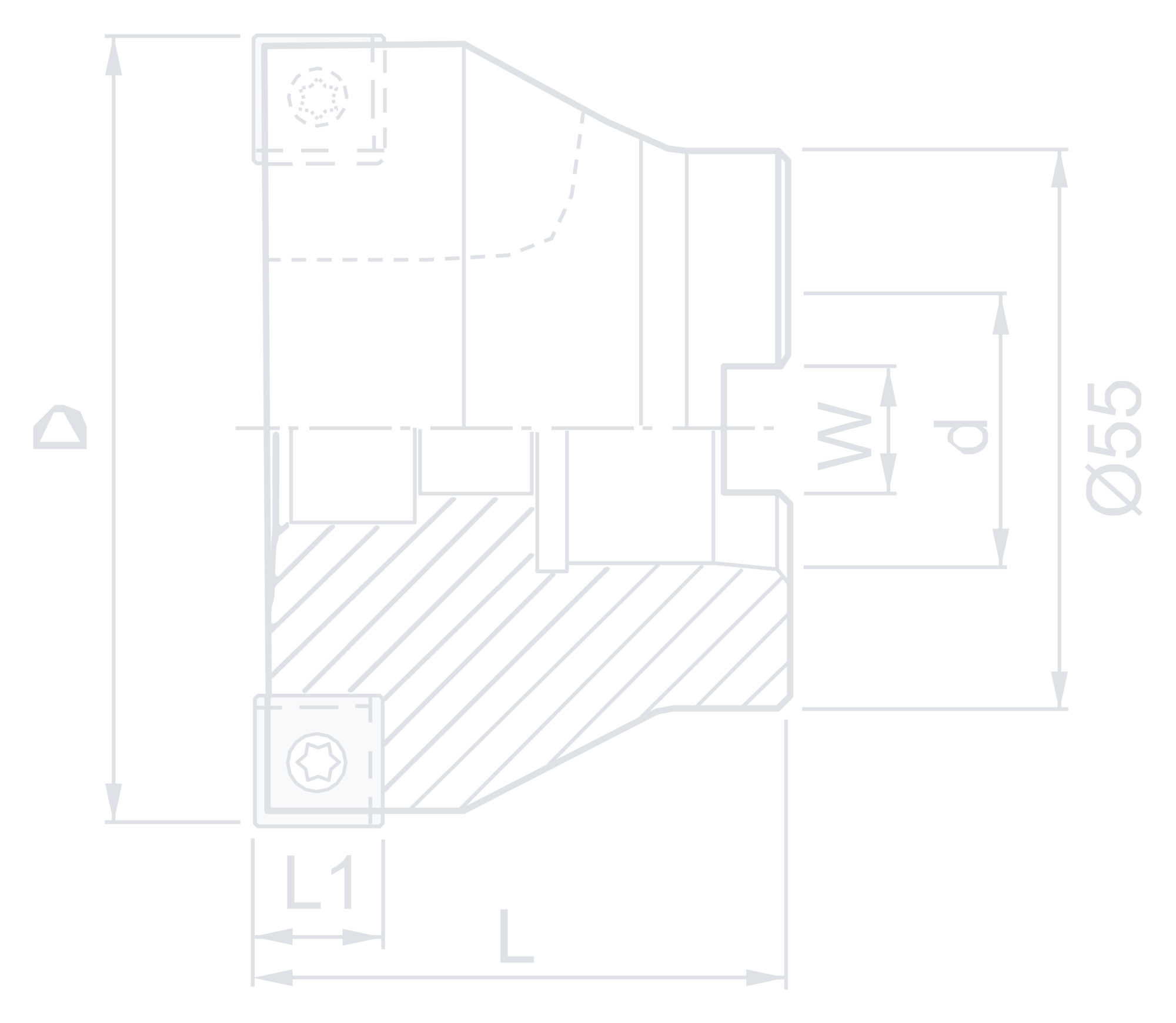

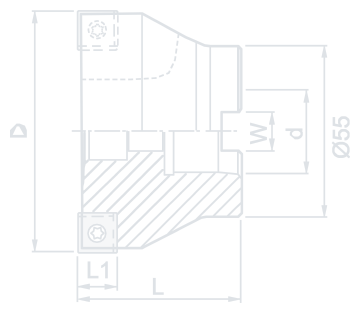

중삭보링커터

보어형 · 호환 인서트 Daracarb · 카탈로그 94쪽

사진 1 · 도면 1

견적 문의

•
• 도면

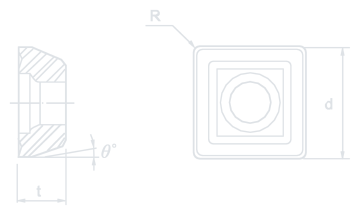

사용 인서트밀링 인서트 · 카탈로그 78쪽

도면

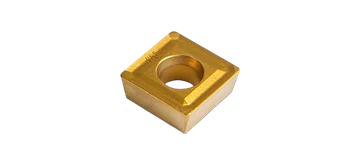

SPMT1204

SPMT120408

시리즈 요약카탈로그 94쪽 표 기준

가공 직경 D

Ø58 – 123mm

보어 d

Ø27mm

날수

2

규격

20종

중삭보링커터 · 보어형

품번	Dmm	dmm	Lmm	Wmm	날수	인서트	스크류	렌치
황삭보링커터	D58	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D63	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D68	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D78	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D88	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D98	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D103	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D108	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D113	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D118	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
황삭보링커터	D123	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D59.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D64.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D69.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D79.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D89.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D99.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D104.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D109.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20
중삭보링커터	D119.4	27	55	12	2	CSM 1208 / SPMT1204	ST511-43M5	TX-20

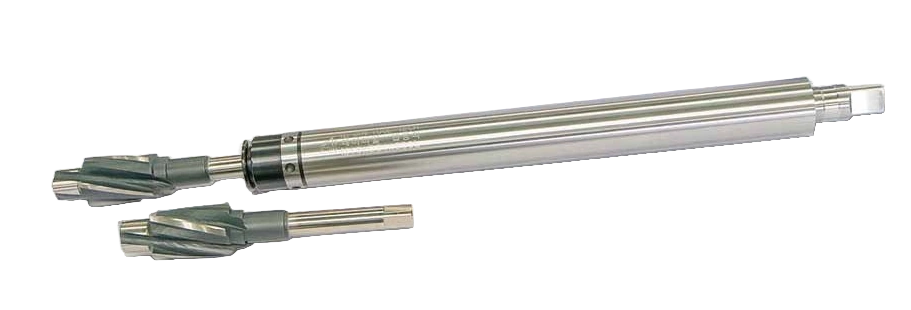

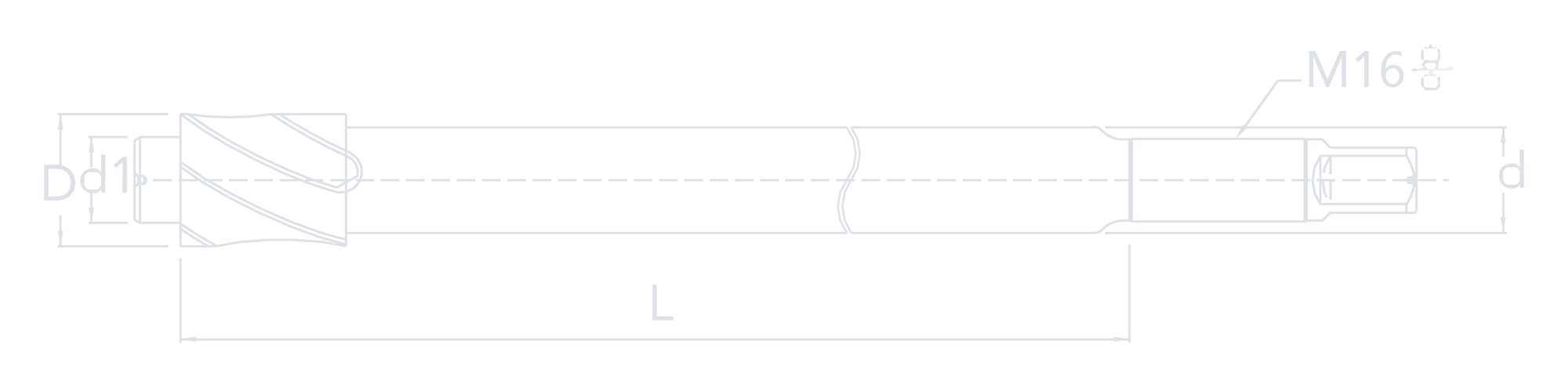

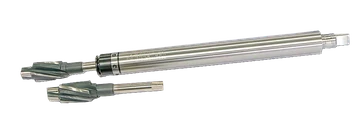

카운터 보어

웰던 생크 · 카탈로그 96쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 96쪽 표 기준

가공 직경 D

Ø14 – 27mm

d

12 · 16mm

품번

12개

카운터 보어 · 웰던 생크

품번	Dmm	d1mm	dmm	Lmm	규격	Mmm
카운터 보어 D14x25x200LxM16	14	9	12	200	M08용	M16용
카운터 보어 D14x25x300LxM16	14	9	12	300	M08용	M16용
카운터 보어 D14x25x400LxM16	14	9	12	400	M08용	M16용
카운터 보어 D18x25x200LxM16	18	11	16	200	M10용	M16용
카운터 보어 D18x25x300LxM16	18	11	16	300	M10용	M16용
카운터 보어 D18x25x400LxM16	18	11	16	400	M10용	M16용
카운터 보어 D20x25x200LxM16	20	13	16	200	M12용	M16용
카운터 보어 D20x25x300LxM16	20	13	16	300	M12용	M16용
카운터 보어 D20x25x400LxM16	20	13	16	400	M12용	M16용
카운터 보어 D27x25x200LxM16	27	17	16	200	M16용	M16용
카운터 보어 D27x25x300LxM16	27	17	16	300	M16용	M16용
카운터 보어 D27x25x400LxM16	27	17	16	400	M16용	M16용

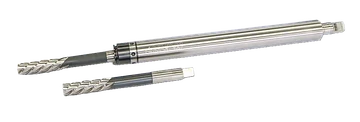

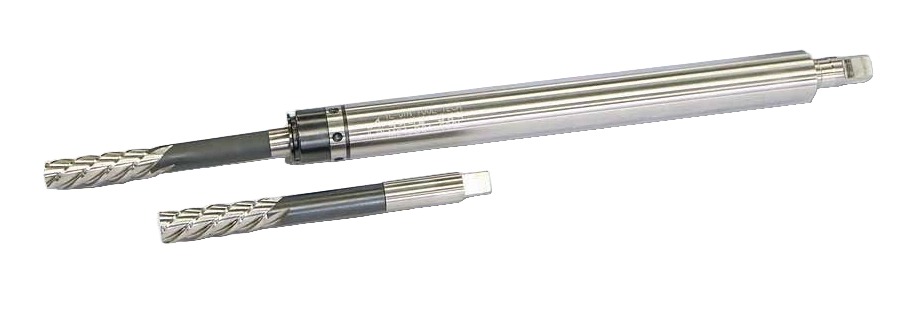

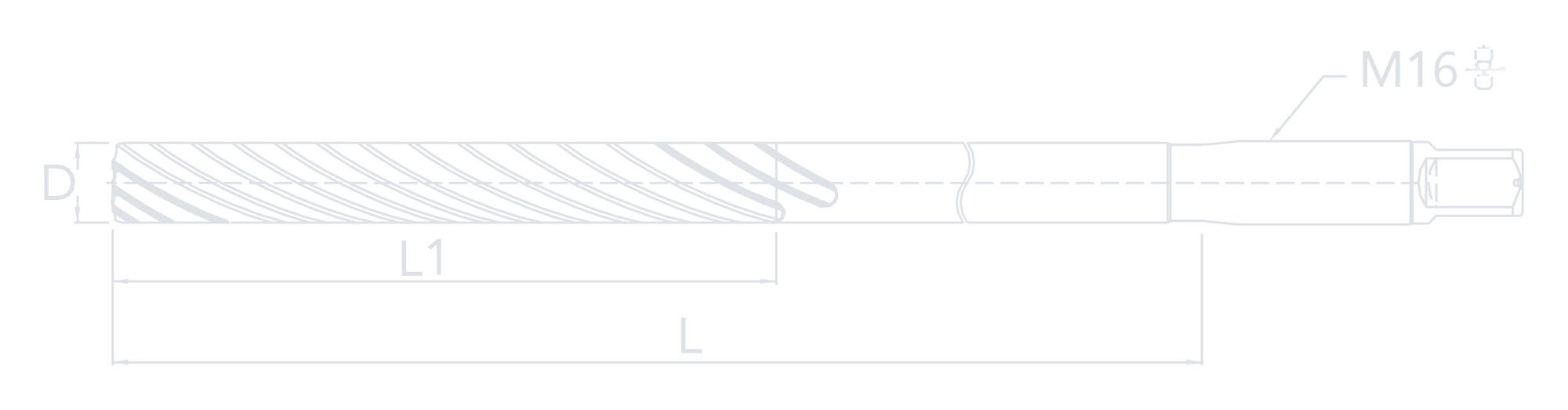

헬리스 리머

웰던 생크 · 카탈로그 96쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 96쪽 표 기준

가공 직경 D

Ø6 – 16mm

품번

15개

헬리스 리머 · 웰던 생크

품번	Dmm	L1mm	Lmm	규격	Mmm
헬리스 리머 D06x100x200LxM16	6	100	200	M06용	M16용
헬리스 리머 D06x100x300LxM16	6	100	300	M06용	M16용
헬리스 리머 D06x100x400LxM16	6	100	400	M06용	M16용
헬리스 리머 D08x100x200LxM16	8	100	200	M08용	M16용
헬리스 리머 D08x100x300LxM16	8	100	300	M08용	M16용
헬리스 리머 D08x100x400LxM16	8	100	400	M08용	M16용
헬리스 리머 D10x100x200LxM16	10	100	200	M10용	M16용
헬리스 리머 D10x100x300LxM16	10	100	300	M10용	M16용
헬리스 리머 D10x100x400LxM16	10	100	400	M10용	M16용
헬리스 리머 D12x100x200LxM16	12	100	200	M12용	M16용
헬리스 리머 D12x100x300LxM16	12	100	300	M12용	M16용
헬리스 리머 D12x100x400LxM16	12	100	400	M12용	M16용
헬리스 리머 D16x100x200LxM16	16	100	200	M16용	M16용
헬리스 리머 D16x100x300LxM16	16	100	300	M16용	M16용
헬리스 리머 D16x100x400LxM16	16	100	400	M16용	M16용

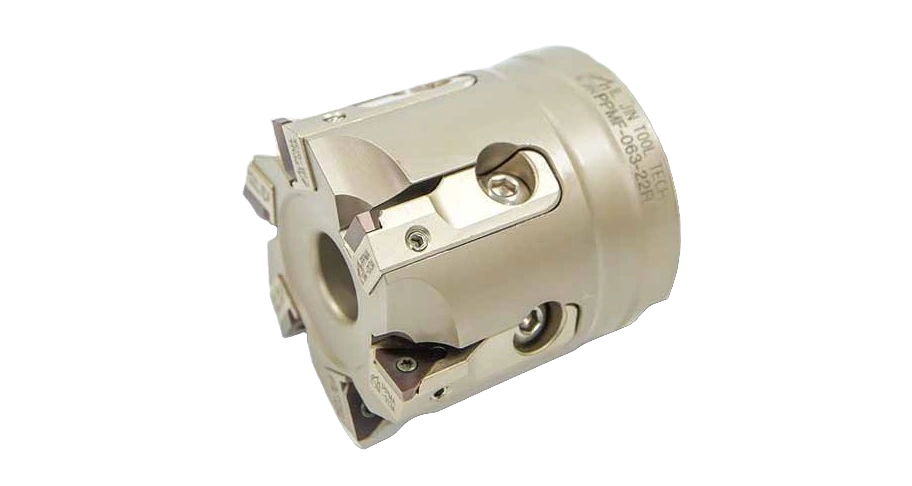

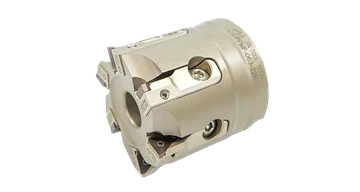

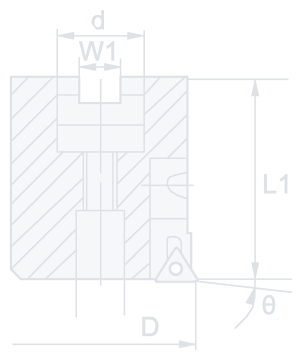

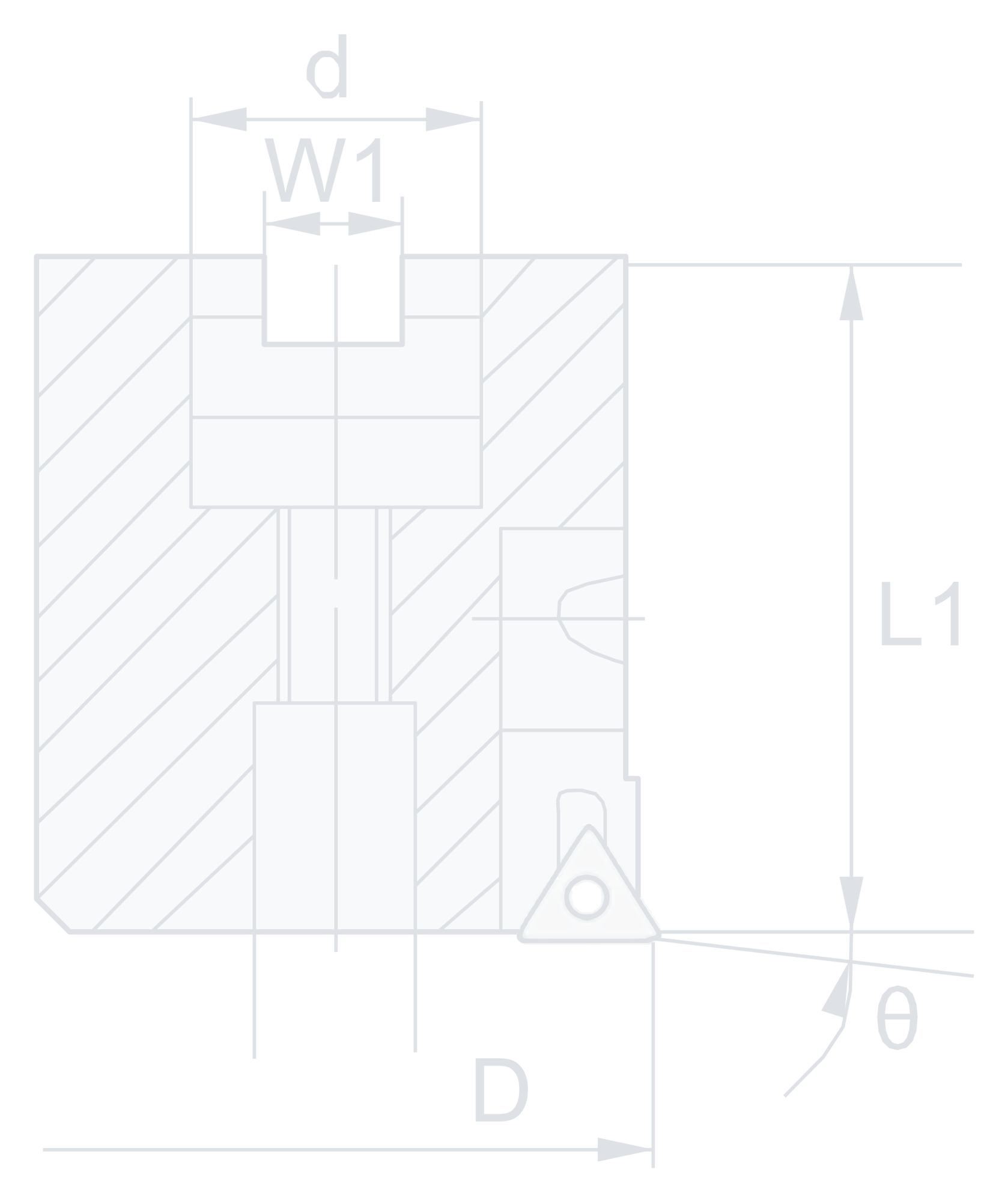

PPMF (찍기 커터) · 보어형

보어형 · 호환 인서트 MITSUBISHI · 카탈로그 98쪽

사진 1 · 도면 1

견적 문의

•
• 도면

사용 인서트밀링 인서트 · 카탈로그 85쪽

도면

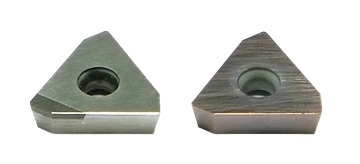

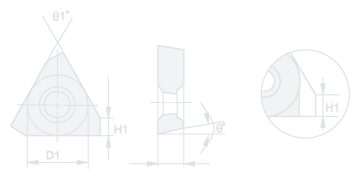

TPEN-130302

TPEN130302-P 외 1종

시리즈 요약카탈로그 98쪽 표 기준

가공 직경 D

Ø50 · 63 · 80mm

보어 d

Ø22 · 27mm

날수

4 · 6 · 8

품번

3개

PPMF (찍기 커터) · 보어형

품번	Dmm	L1mm	dmm	W1mm	θ°	날수	인서트	인서트
PPMF-050-22R	50	65	22	10.4	1°	4	PPMA-013A	TPEN-130302-P / TPEN-130302-CBN
PPMF-063-22R	63	65	22	10.4	1°	6	PPMA-013A	TPEN-130302-P / TPEN-130302-CBN
PPMF-080-27R	80	55	27	12.4	1°	8	PPMA-013A	TPEN-130302-P / TPEN-130302-CBN

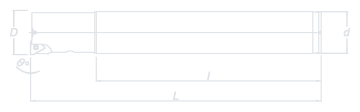

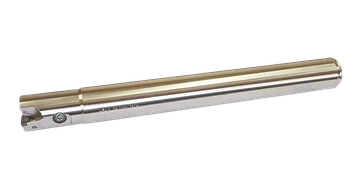

PPMF (찍기 커터) · 웰던 생크

웰던 생크 · 호환 인서트 MITSUBISHI · 카탈로그 98쪽

사진 1 · 도면 1

견적 문의

•
• 도면

사용 인서트밀링 인서트 · 카탈로그 85쪽

도면

TPEN-130302

TPEN130302-P 외 1종

시리즈 요약카탈로그 98쪽 표 기준

가공 직경 D

Ø33 · 40mm

날수

1 · 2

품번

8개

PPMF (찍기 커터) · 웰던 생크

품번	Dmm	L1mm	dmm	W1mm	θ°	날수	인서트	인서트	스크류	렌치
PPMF-3332200	33	32	200	150	1°	1	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-3332250	33	32	250	200	1°	1	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-3332300	33	32	300	250	1°	1	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-3332350	33	32	350	300	1°	1	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-4032200	40	32	200	150	1°	2	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-4032250	40	32	250	200	1°	2	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-4032300	40	32	300	250	1°	2	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7
PPMF-4032350	40	32	350	300	1°	2	PPMA013A	TPEN-130302-PTPEN-130302CBN	ST25065-60 M2.5	TX-7

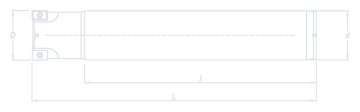

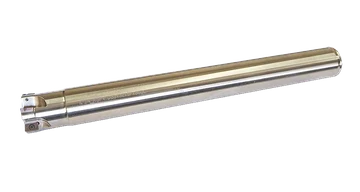

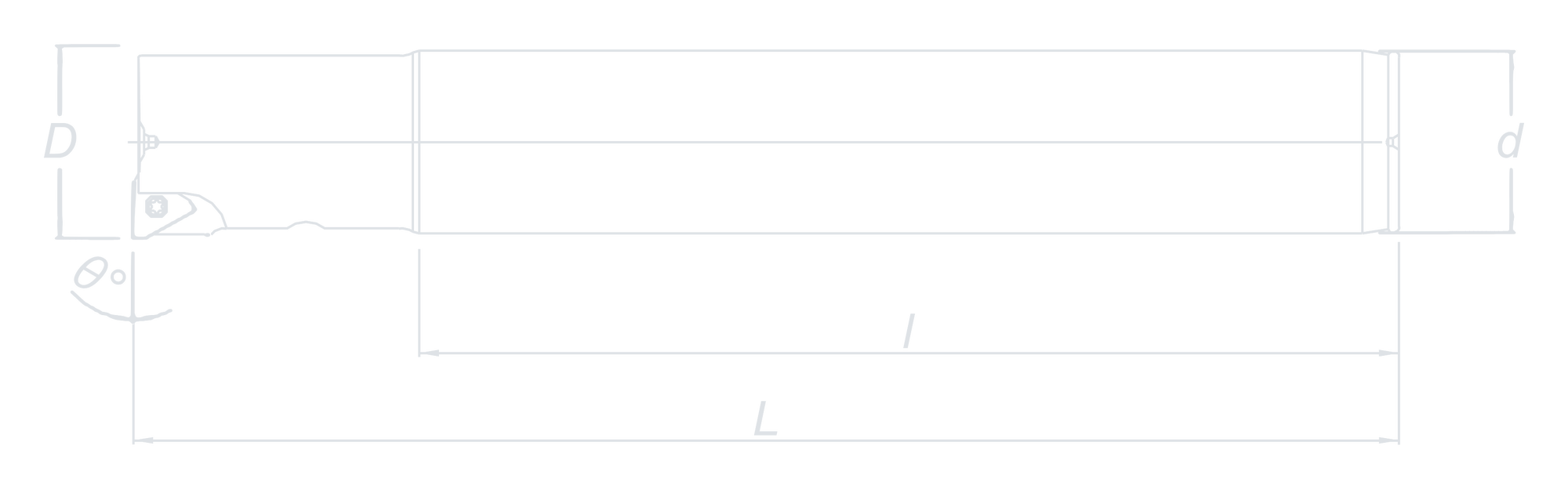

ASPV (찍기 커터)

웰던 생크 · 호환 인서트 HITACHI · 카탈로그 99쪽

사진 1 · 도면 1

견적 문의

•
• 도면

시리즈 요약카탈로그 99쪽 표 기준

가공 직경 D

Ø16 – 40mm

d

16 – 40mm

날수

2 – 6

품번

16개

카탈로그 99쪽 표 기준

인서트

MPHW0603..

스크류

ST2553-55M2.5

렌치

TX-8

ASPV (찍기 커터) · 웰던 생크

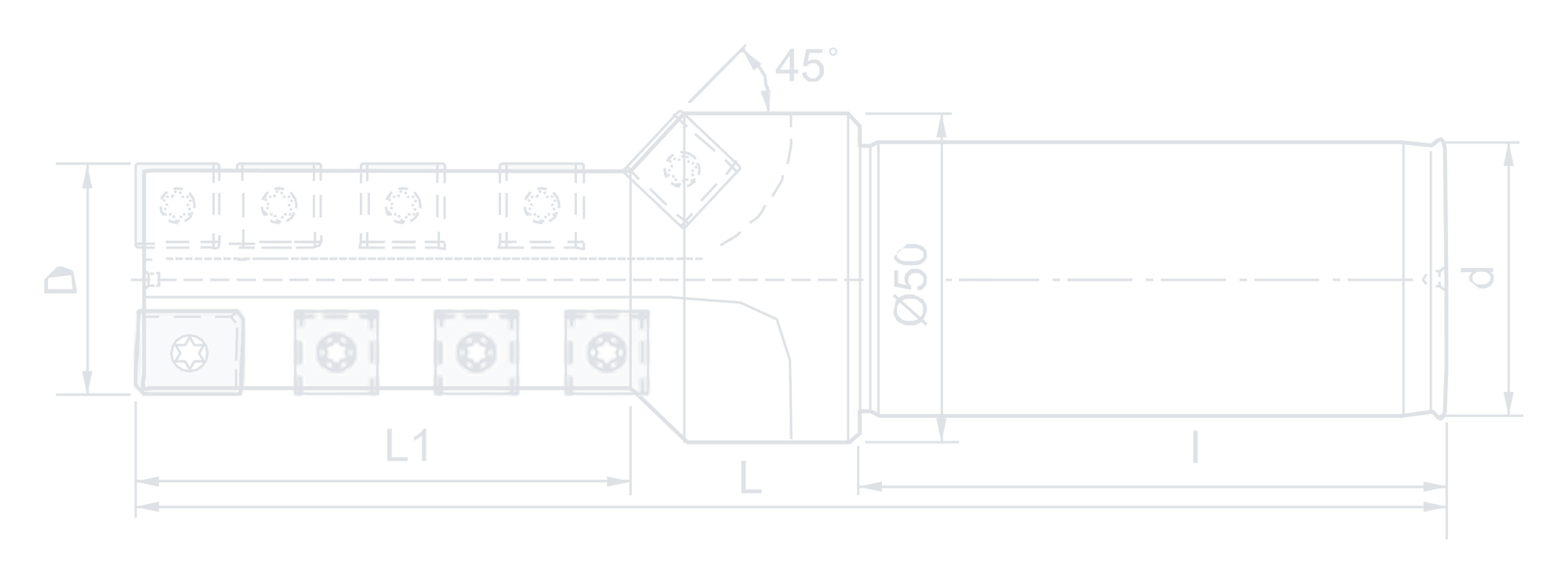

품번	Dmm	dmm	Lmm	lmm	날수	인서트	스크류	렌치
ASPV-1616180	16	16	180	150	2	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-1716180	17	16	180	150	2	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-2020200	20	20	200	170	3	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-2120200	21	20	200	170	3	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-2525200	25	25	200	150	4	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-2625200	26	25	200	150	4	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-2625250	26	25	250	200	4	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-3232200	32	32	200	150	5	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-3332200	33	33	200	150	5	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-3332250	33	33	250	200	5	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-3332300	33	33	300	250	5	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-3332350	33	33	350	300	5	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-4032200	40	40	200	150	6	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-4032250	40	40	250	200	6	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-4032300	40	40	300	250	6	MPHW0603..	ST2553-55M2.5	TX-8
ASPV-4032350	40	40	350	300	6	MPHW0603..	ST2553-55M2.5	TX-8
