MILLING CUTTER · MILLING INSERT

밀링 인서트27개 시리즈 · 품번 164개

밀링커터에 쓰는 인서트입니다. 카탈로그에 실린 적용 홀더와 함께 정리했습니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.

규격표 보기

SERIES: 27개
PART NO.: 164개
TYPE: —
SOURCE: 2022 절삭공구 카탈로그

품번으로 찾기

밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.

SERIES

시리즈별 규격표.밀링 인서트 27개 시리즈.

시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

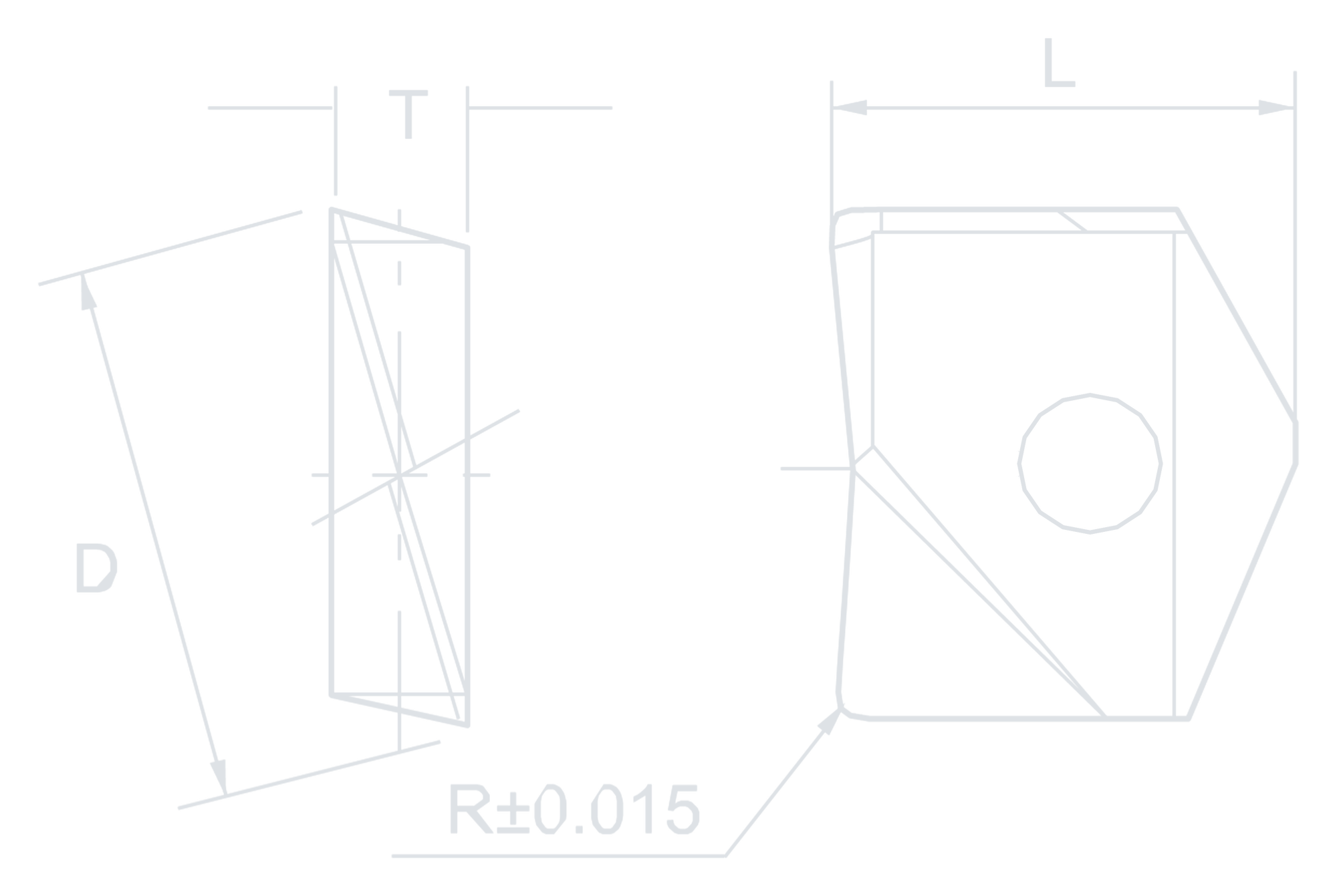

ZPSW

호환 인서트 KORLOY · Any Cut · 카탈로그 74쪽

사진 1 · 도면 1

시리즈 요약카탈로그 74쪽 표 기준

D: 10 – 32mm
품번: 12개

ZPSW
품번	Rmm	Dmm	Lmm	Tmm
ZPSW 100	5	10	12.1	2.7
ZPSW 110	5.5	11	12.1	2.7
ZPSW 120	6	12	14.6	3.2
ZPSW 130	6.5	13	14.6	3.2
ZPSW 160	8	16	16.6	4.2
ZPSW 170	8.5	17	16.6	4.2
ZPSW 200	10	20	20.3	5.2
ZPSW 210	10.5	21	20.3	5.2
ZPSW 250	12.5	25	24.1	6.2
ZPSW 260	13	26	24.1	6.2
ZPSW 300	15	30	29.2	7.2
ZPSW 320	16	32	30.2	7.2

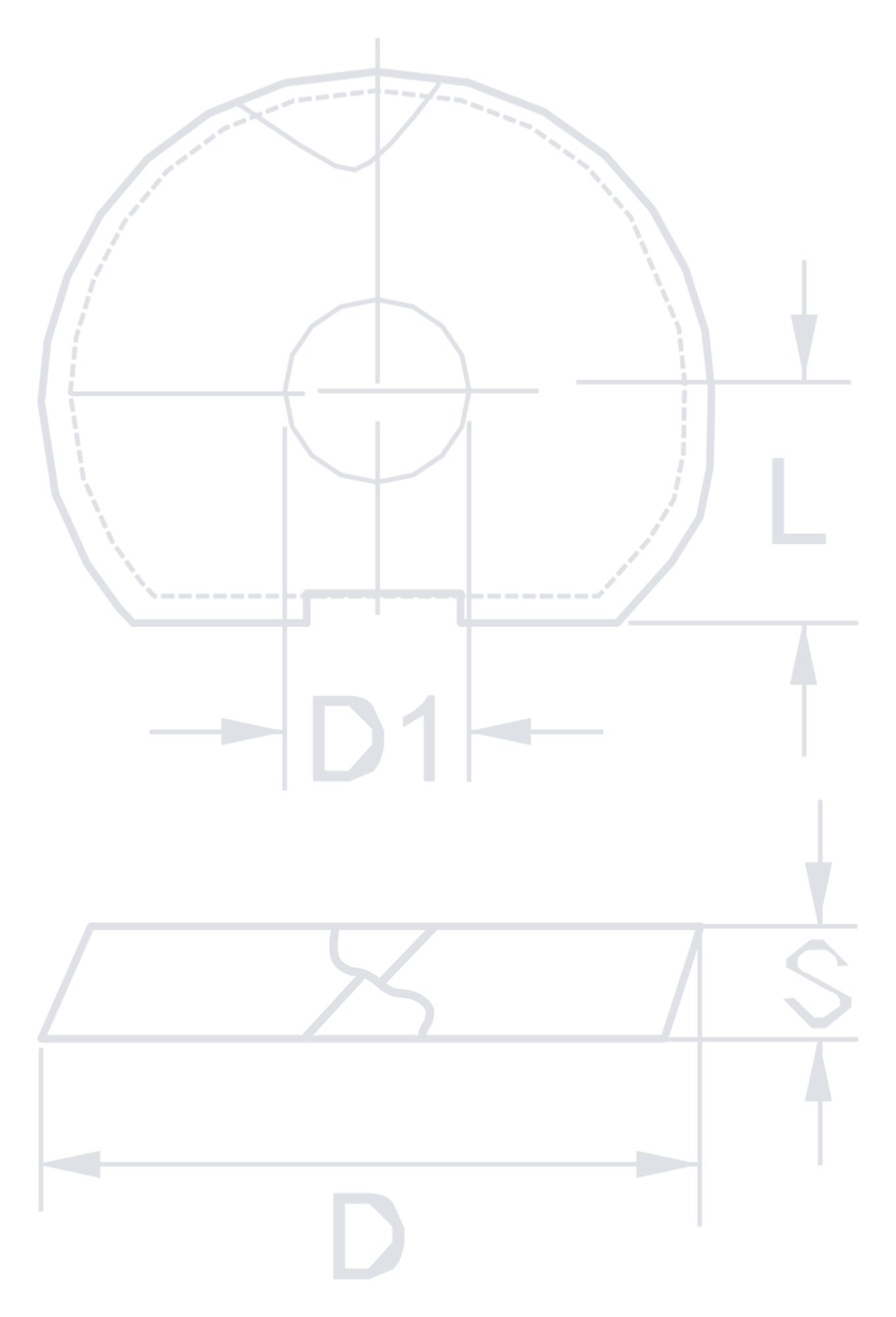

SP3204

호환 인서트 Any Cut · 카탈로그 74쪽

사진 1 · 도면 1

시리즈 요약카탈로그 74쪽 표 기준

D: 12 – 32mm
품번: 6개

SP3204
품번	Dmm	D1mm	Lmm	Smm
SP3204-D120	12	5	6	2.5
SP3204-D160	16	5	6	3
SP3204-D200	20	5	6	3
SP3204-D250	25	6	9	4
SP3204-D300	30	8	10	5
SP3204-D320	32	8	10	5

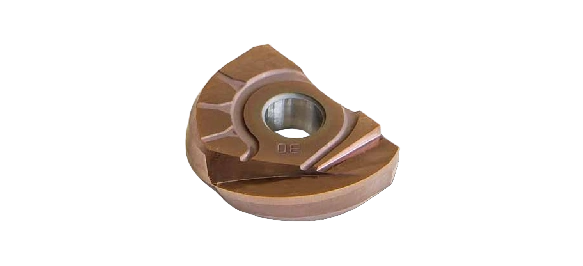

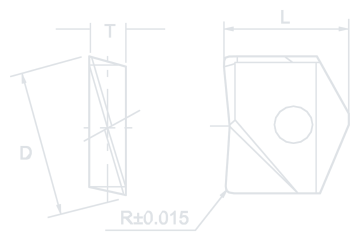

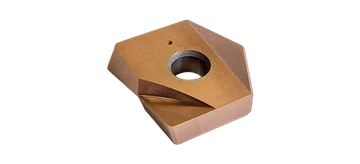

ZPSR

호환 인서트 KORLOY · Any Cut · 카탈로그 75쪽

사진 1 · 도면 1

시리즈 요약카탈로그 75쪽 표 기준

D: 10 – 30mm
품번: 30개

ZPSR
품번	Lmm	Dmm	Tmm	Rmm
ZPSR-100-0.5R	12.0	10	2.7	0.5
ZPSR-100-1.0R	12.0	10	2.7	1.0
ZPSR-100-2.0R	12.0	10	2.7	2.0
ZPSR-120-0.5R	14.5	12	3.2	0.5
ZPSR-120-1.0R	14.5	12	3.2	1.0
ZPSR-120-2.0R	14.5	12	3.2	2.0
ZPSR-130-0.5R	14.5	13	3.2	0.5
ZPSR-130-1.0R	14.5	13	3.2	1.0
ZPSR-130-2.0R	14.5	13	3.2	2.0
ZPSR-160-0.5R	16.5	16	4.2	0.5
ZPSR-160-1.0R	16.5	16	4.2	1.0
ZPSR-160-2.0R	16.5	16	4.2	2.0
ZPSR-170-0.5R	16.5	17	4.2	0.5
ZPSR-170-1.0R	16.5	17	4.2	1.0
ZPSR-170-2.0R	16.5	17	4.2	2.0
ZPSR-200-0.5R	20.0	20	5.2	0.5
ZPSR-200-1.0R	20.0	20	5.2	1.0
ZPSR-200-2.0R	20.0	20	5.2	2.0
ZPSR-210-0.5R	20.0	21	5.2	0.5
ZPSR-210-1.0R	20.0	21	5.2	1.0
ZPSR-210-2.0R	20.0	21	5.2	2.0
ZPSR-250-0.5R	22.5	25	6.2	0.5
ZPSR-250-1.0R	22.5	25	6.2	1.0
ZPSR-250-2.0R	22.5	25	6.2	2.0
ZPSR-260-0.5R	22.5	26	6.2	0.5
ZPSR-260-1.0R	22.5	26	6.2	1.0
ZPSR-260-2.0R	22.5	26	6.2	2.0
ZPSR-300-0.5R	27	30	7.2	0.5
ZPSR-300-1.0R	27	30	7.2	1.0
ZPSR-300-2.0R	27	30	7.2	2.0

LBH

호환 인서트 KORLOY · Any Cut · 카탈로그 76쪽

사진 1 · 도면 1

시리즈 요약카탈로그 76쪽 표 기준

d: 8.0 – 32.0mm
품번: 13개

LBH
품번	lmm	dmm	Tmm	Rmm
LBH-080	7.0	8.0	2.4	4
LBH-100	8.5	10.0	2.6	5
LBH-110	9.0	11.0	2.6	5.5
LBH-120	10.0	12.0	3	6
LBH-130	10.5	13.0	3	6.5
LBH-160	12.0	16.0	4	8
LBH-170	12.5	17.0	4	8.5
LBH-200	15.0	20.0	5	10
LBH-210	15.5	21.0	5	10.5
LBH-250	18.5	25.0	6	12.5
LBH-260	19.0	26.0	6	13
LBH-300	22.5	30.0	7	15
LBH-320	23.5	32.0	7	16

LRH

호환 인서트 KORLOY · Any Cut · 카탈로그 77쪽

사진 1 · 도면 1

시리즈 요약카탈로그 77쪽 표 기준

D: 10.0 – 32.0mm
품번: 35개

LRH
품번	Lmm	Dmm	Tmm	Rmm
LRH100-R0.5	8.5	10.0	2.6	0.5
LRH100-R1.0	8.5	10.0	2.6	1.0
LRH100-R2.0	8.5	10.0	2.6	2.0
LRH110-R0.5	9.0	11.0	2.6	0.5
LRH110-R1.0	9.0	11.0	2.6	1.0
LRH110-R2.0	9.0	11.0	2.6	2.0
LRH120-R0.5	10.0	12.0	3	0.5
LRH120-R1.0	10.0	12.0	3	1.0
LRH120-R2.0	10.0	12.0	3	2.0
LRH130-R0.5	10.5	13.0	3	0.5
LRH130-R1.0	10.5	13.0	3	1.0
LRH130-R2.0	10.5	13.0	3	2.0
LRH160-R0.5	12.0	16.0	4	0.5
LRH160-R1.0	12.0	16.0	4	1.0
LRH160-R2.0	12.0	16.0	4	2.0
LRH170-R0.5	12.5	17.0	4	0.5
LRH170-R1.0	12.5	17.0	4	1.0
LRH170-R2.0	12.5	17.0	4	2.0
LRH200-R0.5	15.0	20.0	5	0.5
LRH200-R1.0	15.0	20.0	5	1.0
LRH200-R2.0	15.0	20.0	5	2.0
LRH210-R0.5	15.0	21.0	5	0.5
LRH210-R1.0	15.0	21.0	5	1.0
LRH210-R2.0	15.0	21.0	5	2.0
LRH250-R0.5	18.5	25.0	6	0.5
LRH250-R1.0	18.5	25.0	6	1.0
LRH260-R2.0	18.5	25.0	6	2.0
LRH260-R0.5	19.0	26.0	6	0.5
LRH260-R1.0	19.0	26.0	6	1.0
LRH260-R2.0	19.0	26.0	6	2.0
LRH300-R0.5	22.5	30.0	7	0.5
LRH300-R1.0	22.5	30.0	7	1.0
LRH300-R2.0	22.5	30.0	7	2.0
LRH320-R0.5	22.5	32.0	7	0.5
LRH320-R1.0	22.5	32.0	7	1.0
LRH320-R2.0	22.5	32.0	7	2.0

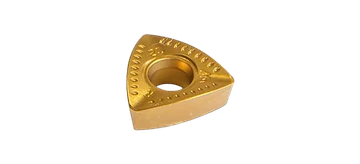

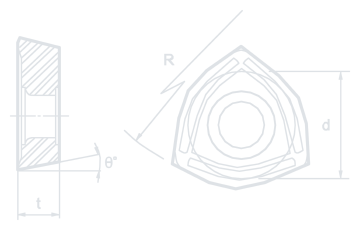

RBMX

호환 인서트 KORLOY · 카탈로그 78쪽

사진 1 · 도면 1

시리즈 요약카탈로그 78쪽 표 기준

d: 12.7mm
품번: 1개

RBMX
품번	Rmm	dmm	tmm	θ°
RBMX50	25	12.7	5.56	11°

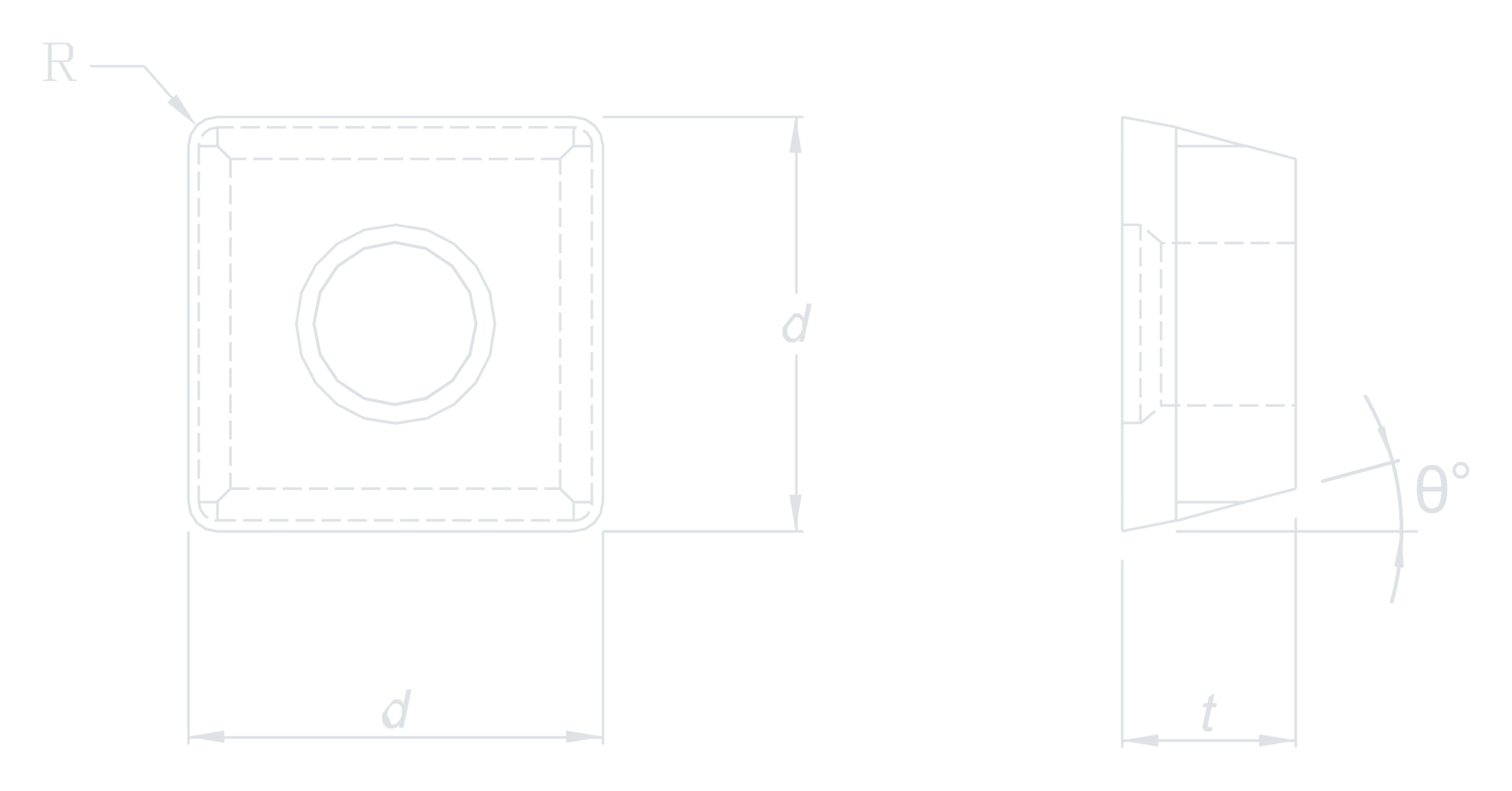

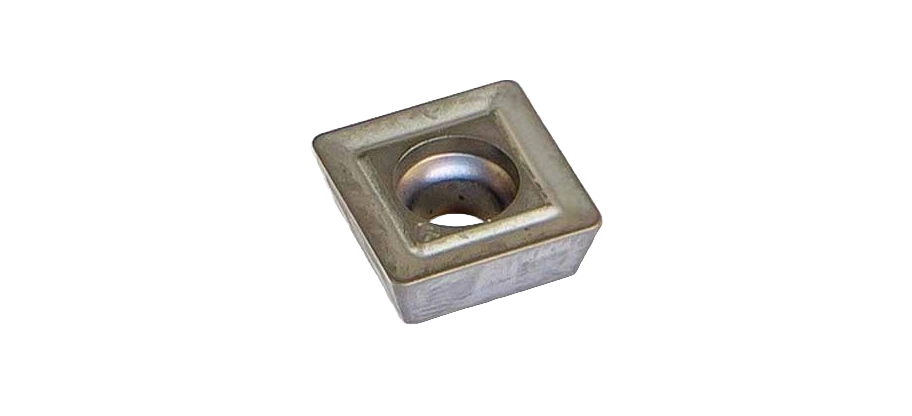

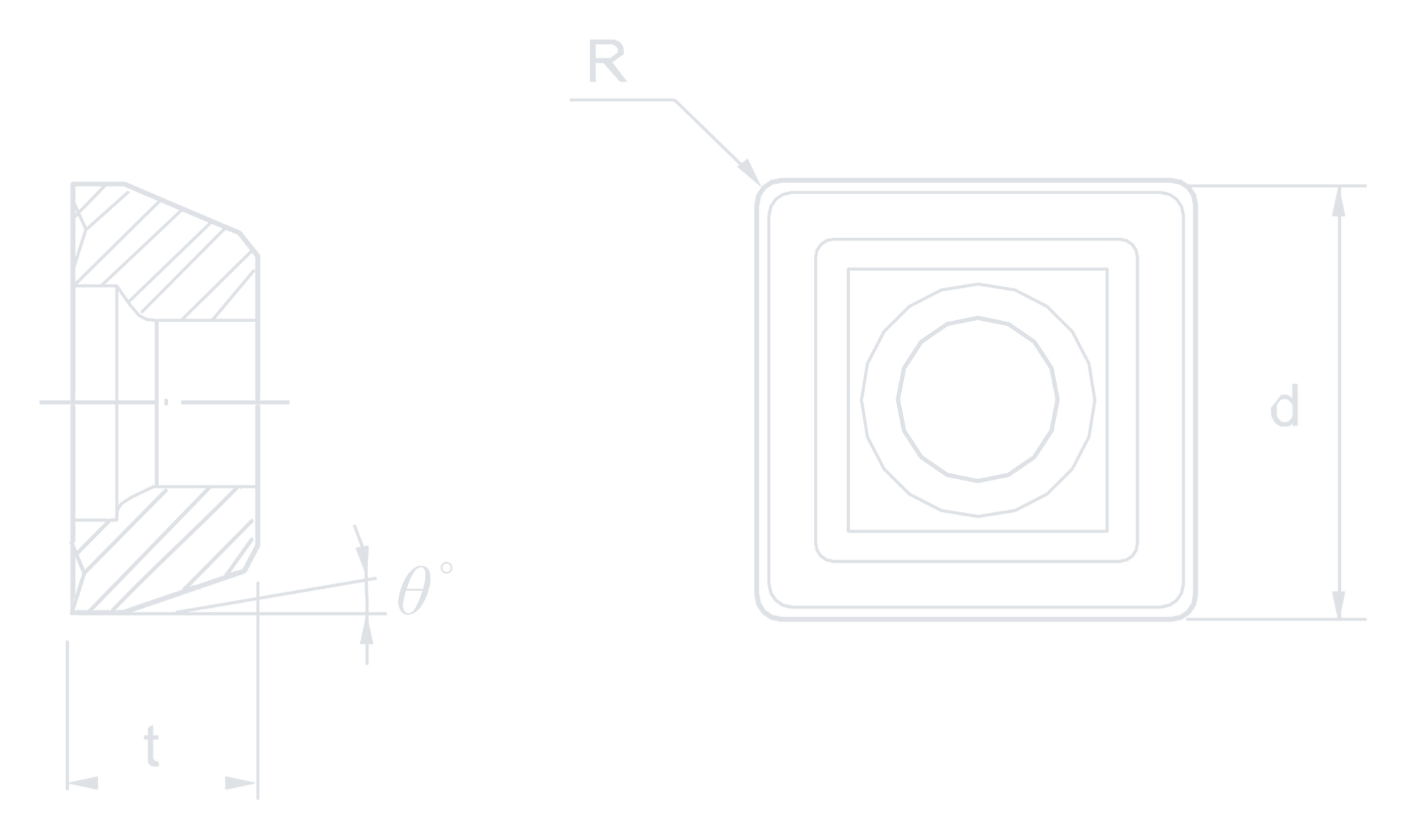

SPMT

호환 인서트 KORLOY · 카탈로그 78쪽

사진 1 · 도면 1

SPMT
품번	Rmm	dmm	tmm	θ°
SPMT090308	9.525	3.8	0.8	14°
SPMT120408	12.7	4.76	0.8	11°

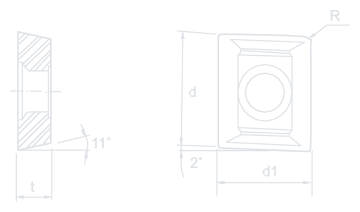

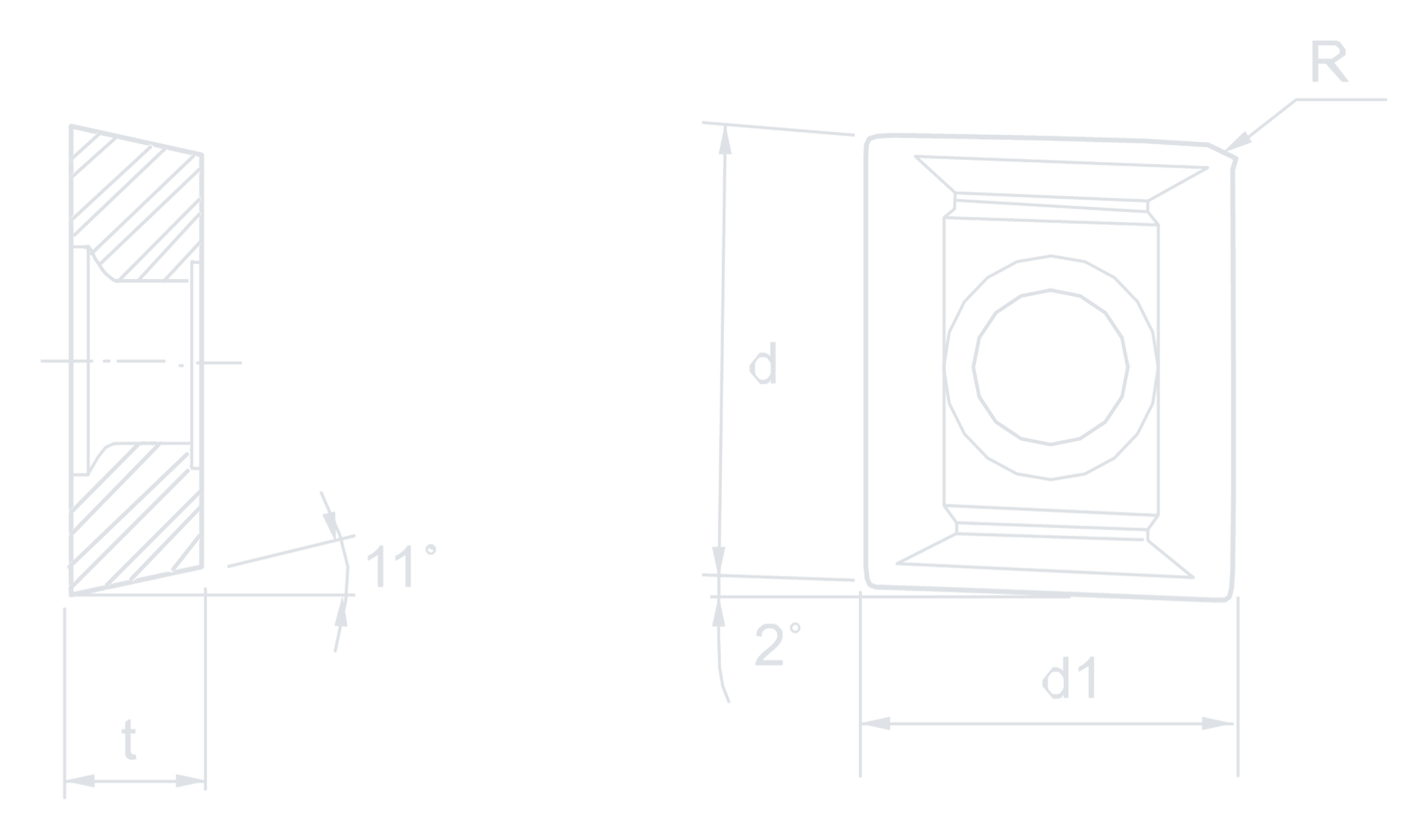

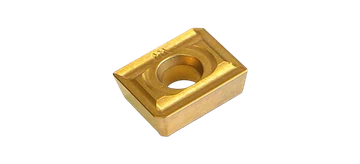

ZPMT

호환 인서트 KORLOY · 카탈로그 78쪽

사진 1 · 도면 1

시리즈 요약카탈로그 78쪽 표 기준

d: 12.7mm
품번: 1개

ZPMT
품번	Rmm	dmm	tmm	Rmm
ZPMT1504...	15.88	12.7	4.76	0.8

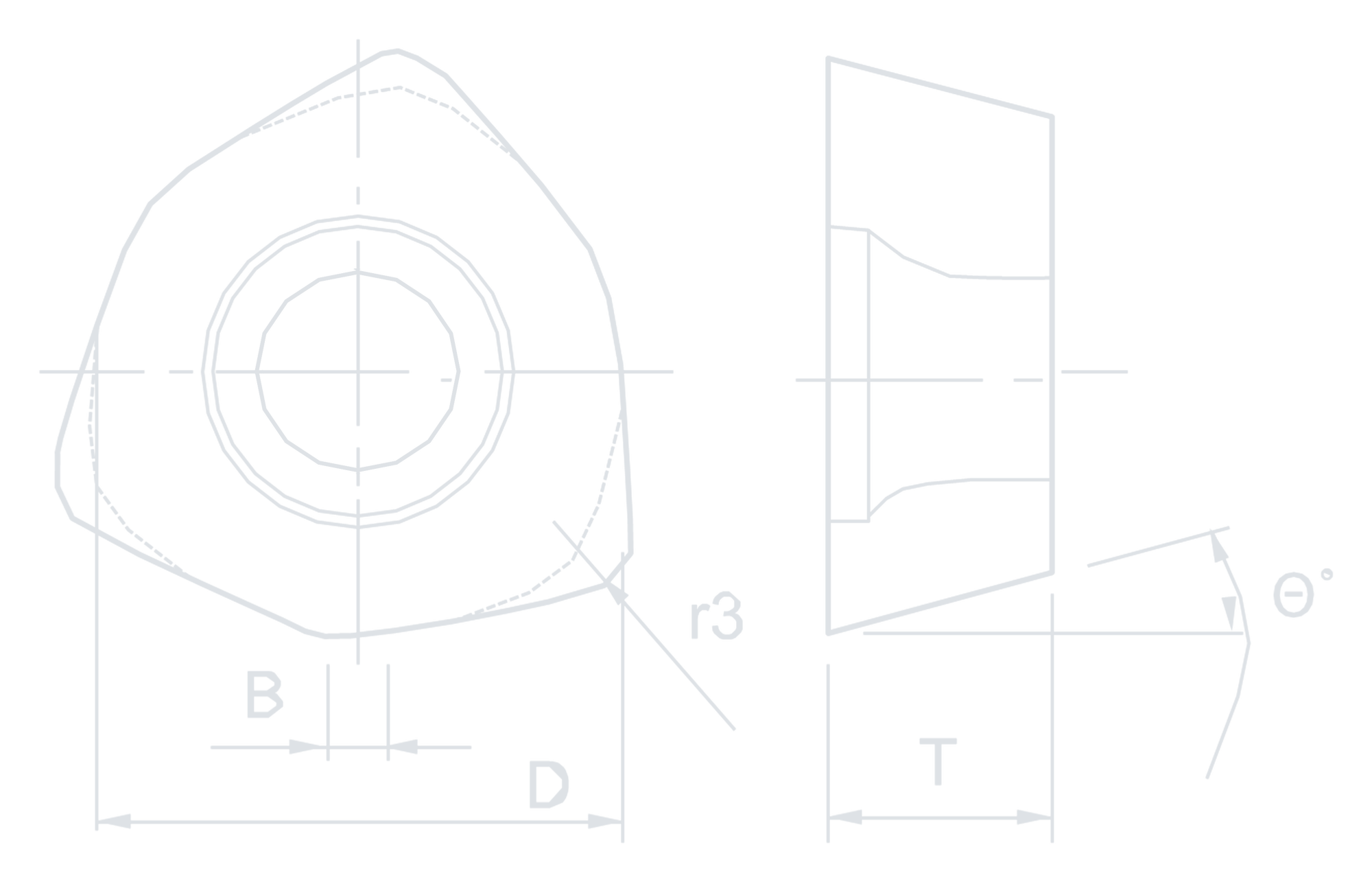

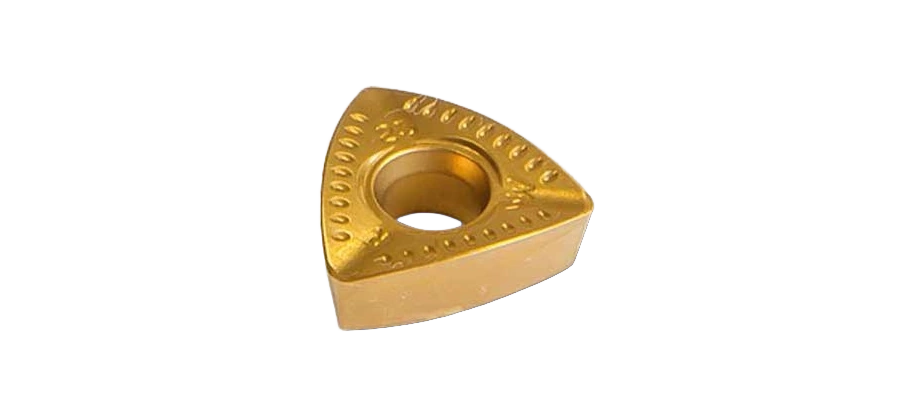

WDMW

카탈로그 79쪽

사진 1 · 도면 1

시리즈 요약카탈로그 79쪽 표 기준

D: 6.5 – 13mm
품번: 4개

WDMW
품번	Dmm	Rmm	Tmm	θ°	Cmm
WDMW04T215	6.5	0.8	2.8	13	0.8
WDMW050310	8	1.0	3.2	15	1.0
WDMW06T312	10	1.2	3.9	15	1.2
WDMW080415	13	1.5	5.5	15	1.5

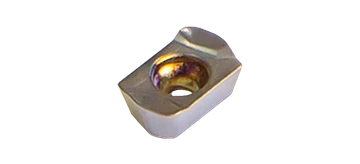

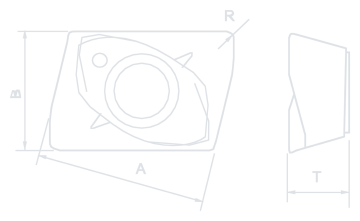

EOMT

카탈로그 79쪽

사진 1 · 도면 1

EOMT
품번	Bmm	Amm	Tmm	Rmm
EOMT-060210ER	4.3	6.43	2.5	1.0

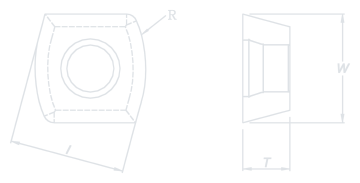

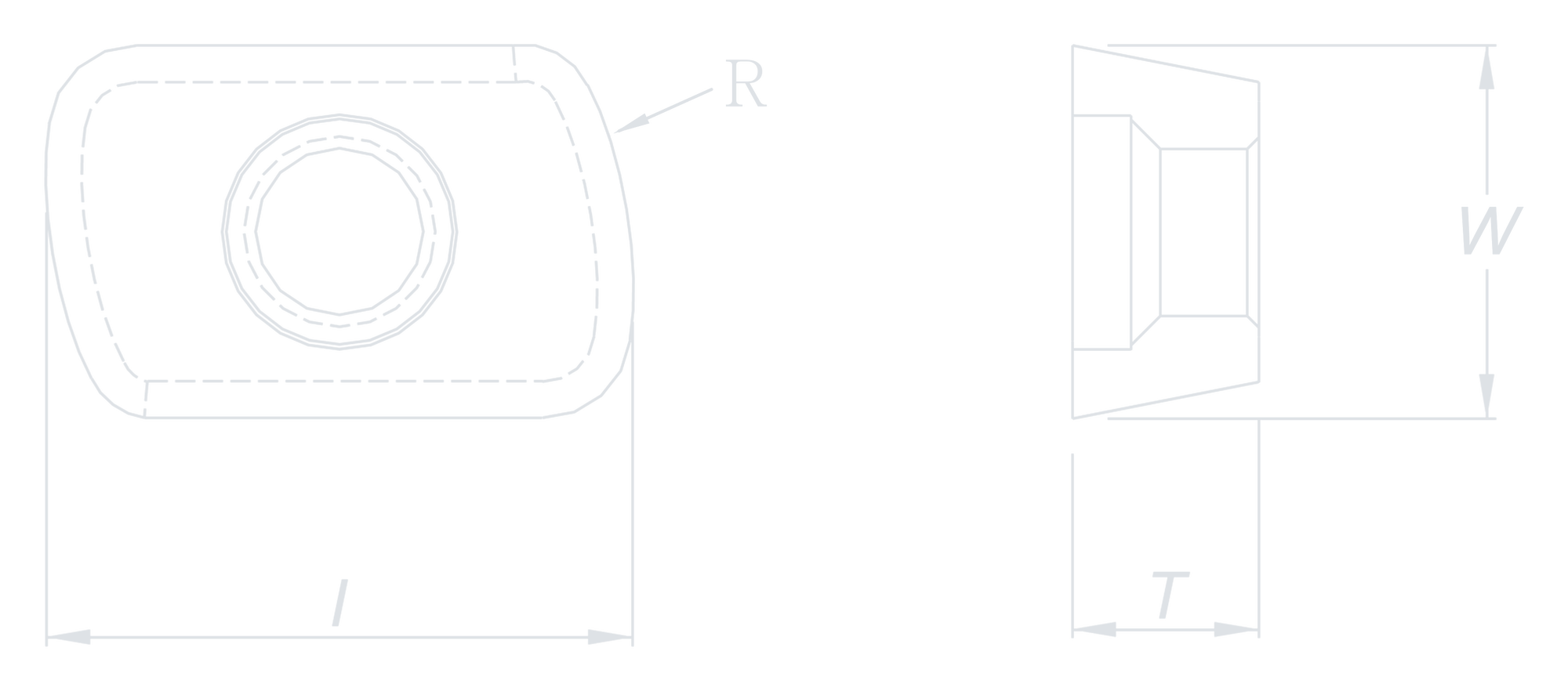

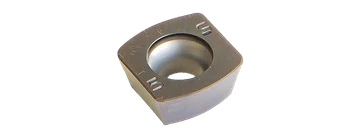

EDNW

호환 인서트 Any Cut · 카탈로그 80쪽

사진 1 · 도면 1

EDNW
품번	Rmm	lmm	Tmm	Wmm
EDNW080308	10	8.1	3.18	7.94
EDNW10T3	10	10	3.97	10
EDNW13T4	10	13.5	5.56	12.7
EDNW15T4	10	15	5.56	14

EPNW

호환 인서트 Any Cut · 카탈로그 80쪽

사진 1 · 도면 1

EPNW
품번	Rmm	lmm	Tmm	Wmm
EPNW0603TN-8	8	10	3.18	6.35

JOMW

호환 인서트 Any Cut · 카탈로그 80쪽

JOMW
품번	Rmm	lmm	Tmm	Wmm	θ°
JOMW06T215	6.35	1.2	1.5	2.78	13°
JOMW080320	8	1.4	2	3.18	13°
JOMW09T320	9.525	1.8	2	3.97	15°
JOMW120420	12	2.5	2	4.76	15°
JOMW140520	4	2.8	2	5.56	15°

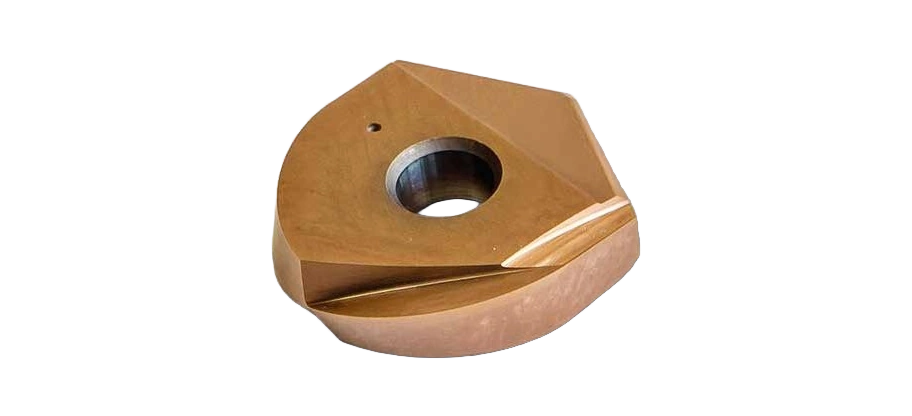

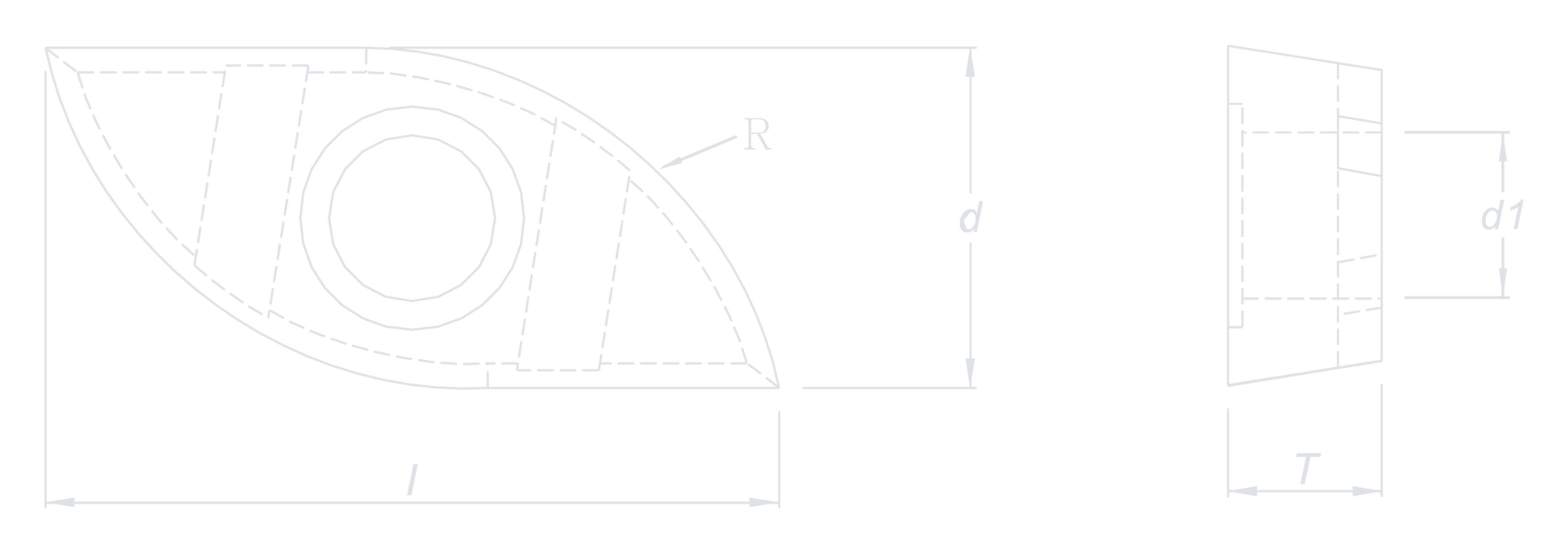

ZPET

호환 인서트 KORLOY · 카탈로그 81쪽

사진 1 · 도면 1

시리즈 요약카탈로그 81쪽 표 기준

d: 6.6 – 15.4mm
품번: 8개

ZPET
품번	lmm	dmm	Tmm	Rmm	d1mm
ZPET080-M	16	8.0	3.5	8	2.9
ZPET100-M	19	10.4	4.5	10	3.4
ZPET125-M	24	12.9	5.3	12.5	4.5
ZPET150-M	28	15.4	7	15	5.6
ZPET080-S	15	6.6	3.1	8	2.9
ZPET100-S	15.5	8.4	3.8	10	3.4
ZPET125-S	20.5	10.7	4.5	12.5	4.5
ZPET150-S	25	12.4	6.5	15	5.6

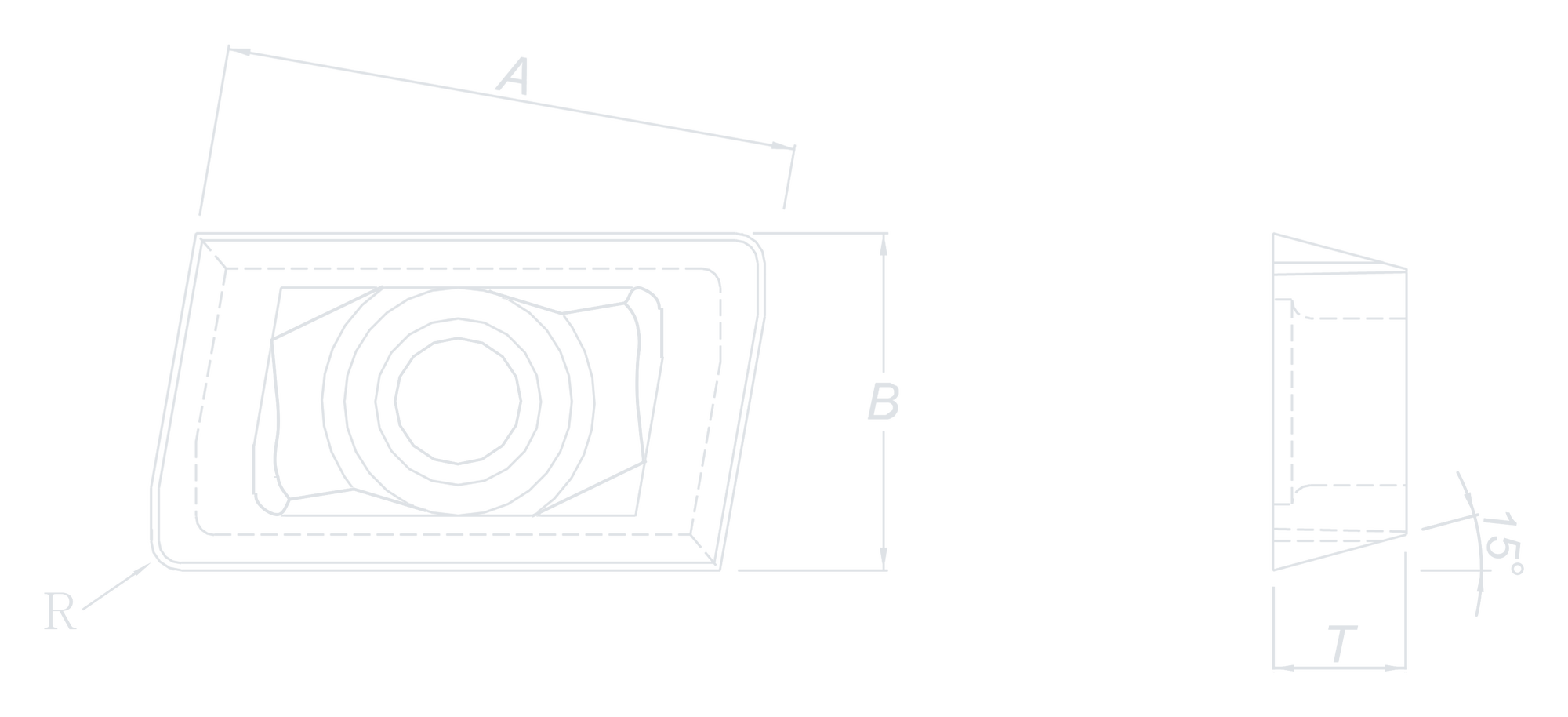

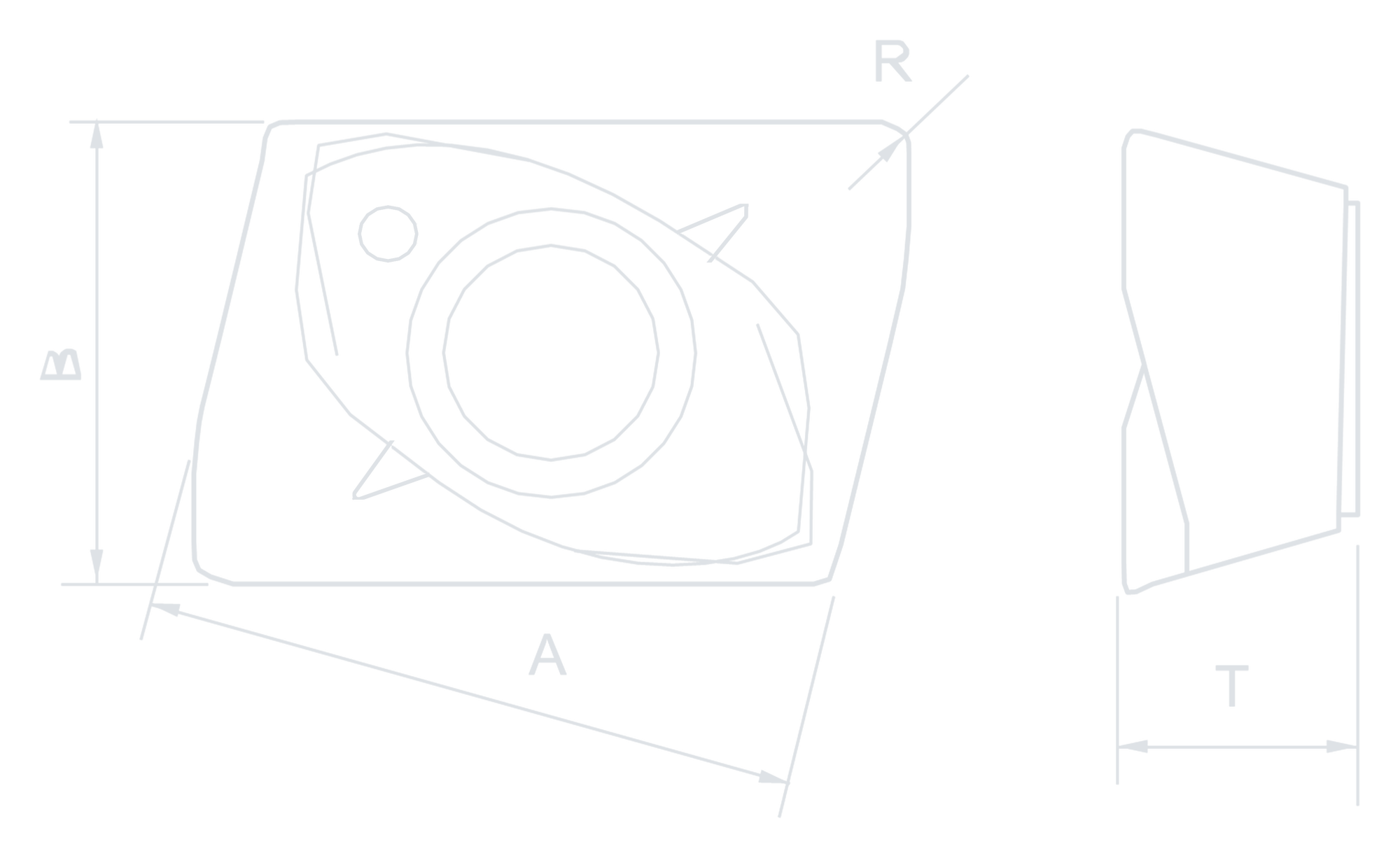

JDMT

호환 인서트 Any Cut · 카탈로그 81쪽

사진 1 · 도면 1

JDMT
품번	Amm	Bmm	Tmm	Rmm
JDMT100308R	11	6.1	3.5	0.8
JDMT150508R	16	9.12	5	0.8

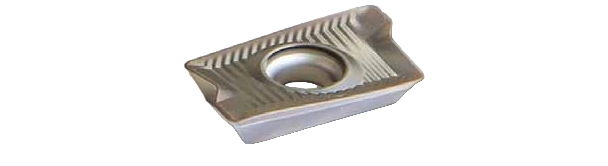

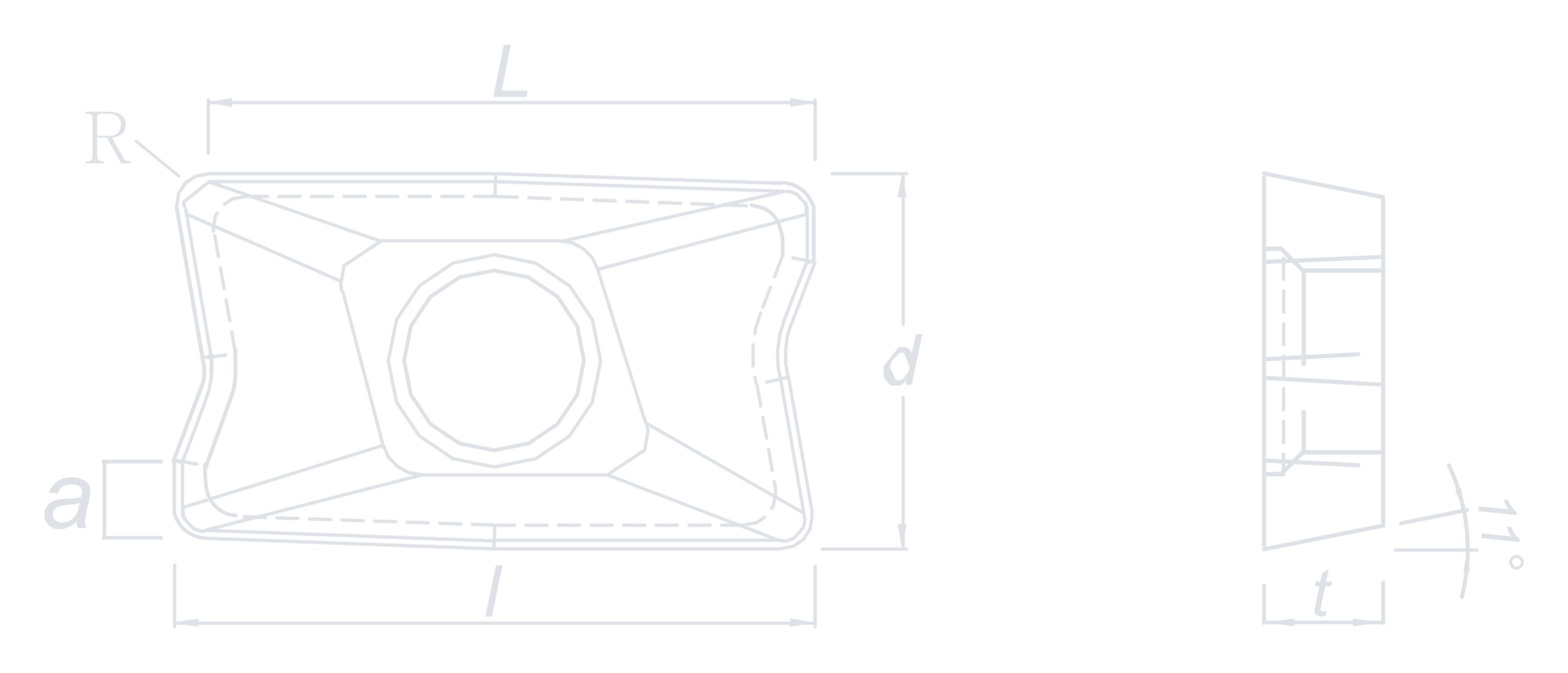

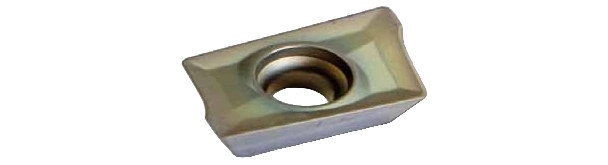

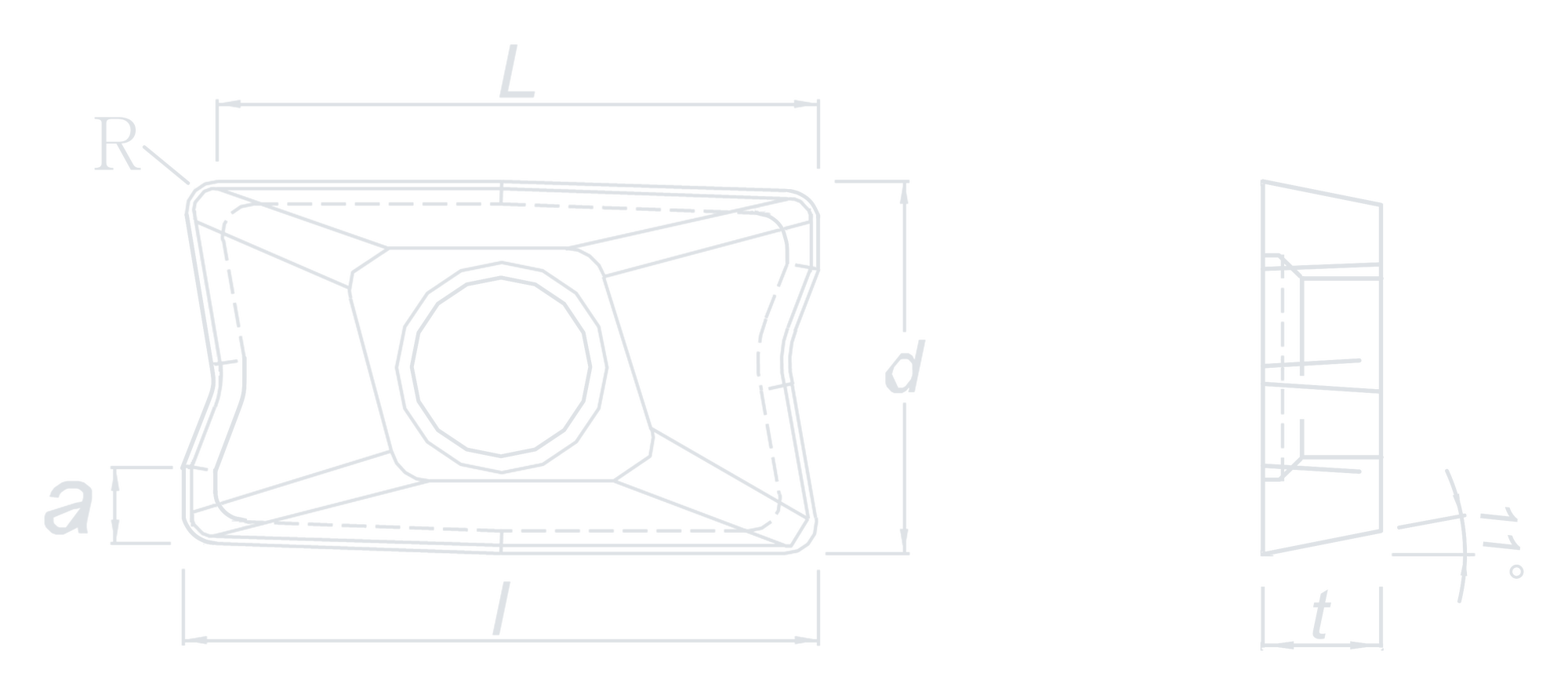

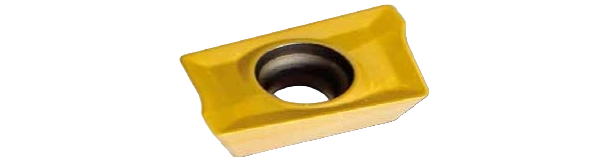

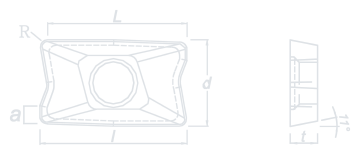

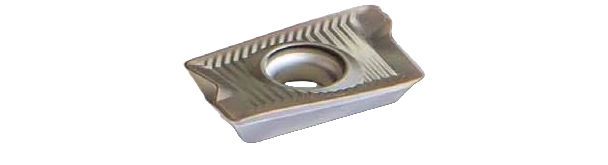

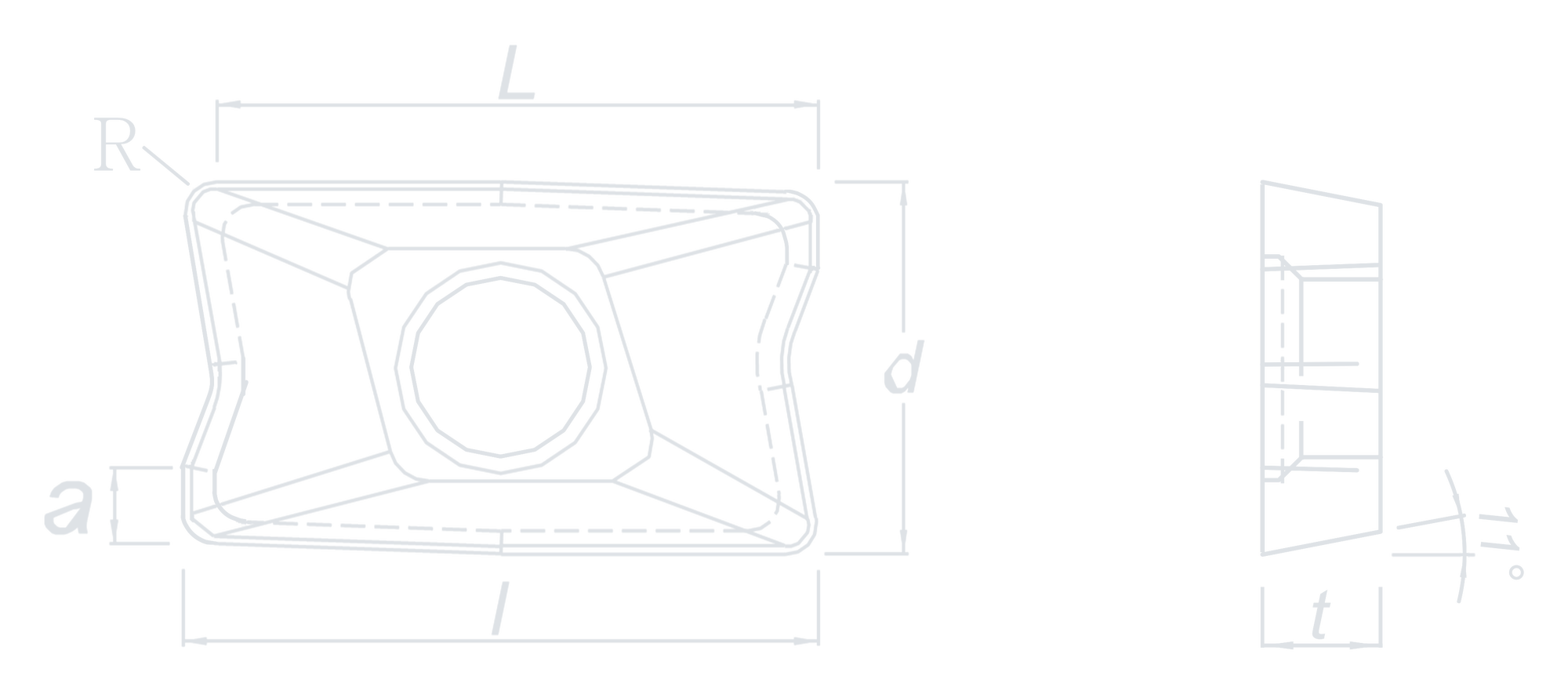

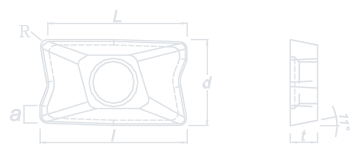

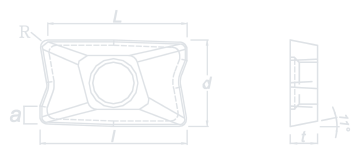

APKT · APKT09T304-P20-AK530

호환 인서트 Any Cut · 카탈로그 82쪽

사진 1 · 도면 1

시리즈 요약카탈로그 82쪽 표 기준

d: 6.20mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT09T304-P20-AK530	10.5	6.20	3.8	1.0	8.8	0.4

APKT · APKT09T304-P30-AK350

호환 인서트 Any Cut · 카탈로그 82쪽

사진 1 · 도면 1

시리즈 요약카탈로그 82쪽 표 기준

d: 6.20mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT09T304-P30-AK350	10.5	6.20	3.8	1.0	8.8	0.4

APKT · APKT09T304-M30-AK540

호환 인서트 Any Cut · 카탈로그 82쪽

사진 1 · 도면 1

시리즈 요약카탈로그 82쪽 표 기준

d: 6.20mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT09T304-M30-AK540	10.5	6.20	3.8	1.0	8.8	0.4

APKT · APKT09T304-AL-AK10

호환 인서트 Any Cut · 카탈로그 82쪽

사진 1 · 도면 1

시리즈 요약카탈로그 82쪽 표 기준

d: 6.20mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT09T304-AL-AK10	10.5	6.20	3.8	1.0	8.8	0.4

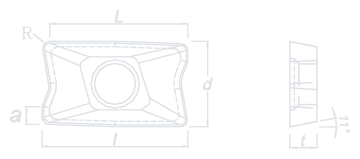

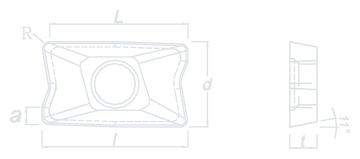

APKT · APKT170508-P20-AK530

호환 인서트 Any Cut · 카탈로그 83쪽

사진 1 · 도면 1

시리즈 요약카탈로그 83쪽 표 기준

d: 10.7mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT170508-P20-AK530	18.5	10.7	5.56	2.0	16.1	0.8

APKT · APKT170508-P20-AK530

호환 인서트 Any Cut · 카탈로그 83쪽

사진 1 · 도면 1

시리즈 요약카탈로그 83쪽 표 기준

d: 10.7mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT170508-P20-AK530	18.5	10.7	5.56	2.0	16.1	0.8

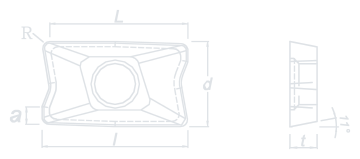

APKT · APKT170508-M30-AK540

호환 인서트 Any Cut · 카탈로그 83쪽

사진 1 · 도면 1

시리즈 요약카탈로그 83쪽 표 기준

d: 10.7mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT170508-M30-AK540	18.5	10.7	5.56	2.0	16.1	0.8

APKT · APKT170508-AL-AK10

호환 인서트 Any Cut · 카탈로그 83쪽

사진 1 · 도면 1

시리즈 요약카탈로그 83쪽 표 기준

d: 10.7mm
품번: 1개

APKT
품번	lmm	dmm	tmm	amm	Lmm	Rmm
APKT170508-AL-AK10	17.6	10.7	5.27	3.0	16.1	0.8

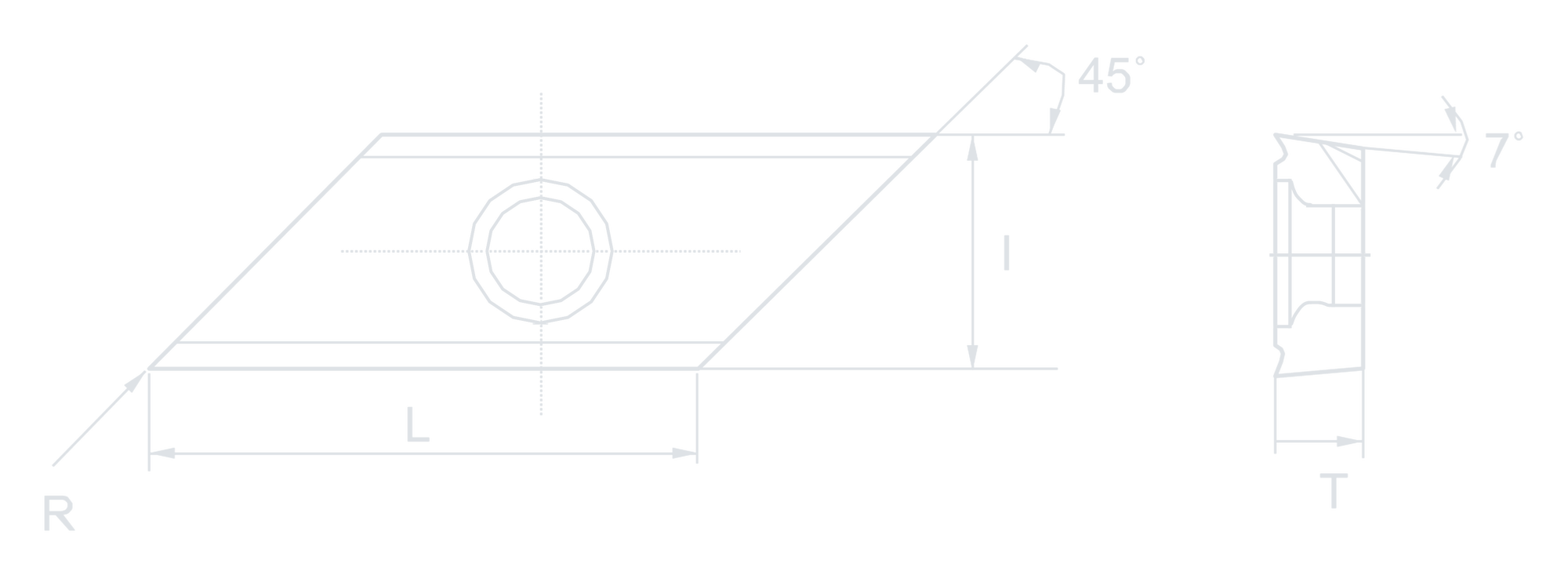

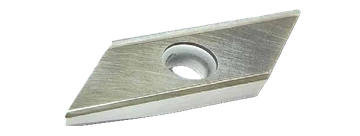

XCET

카탈로그 84쪽

사진 1 · 도면 1

XCET
품번	Lmm	lmm	Tmm	Rmm
XCET310404ER-비코팅	22	12.7	4.5	0.4
XCET310404ER-TIALN코팅	22	12.7	4.5	0.4

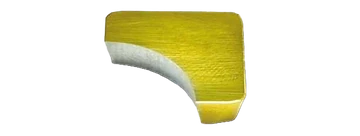

SPKR

카탈로그 84쪽

사진 1 · 도면 1

시리즈 요약카탈로그 84쪽 표 기준

d: 15.875mm
품번: 1개

SPKR
품번	Rmm	dmm	tmm	θ°
SPKR-R10	10	15.875	4.76	11°

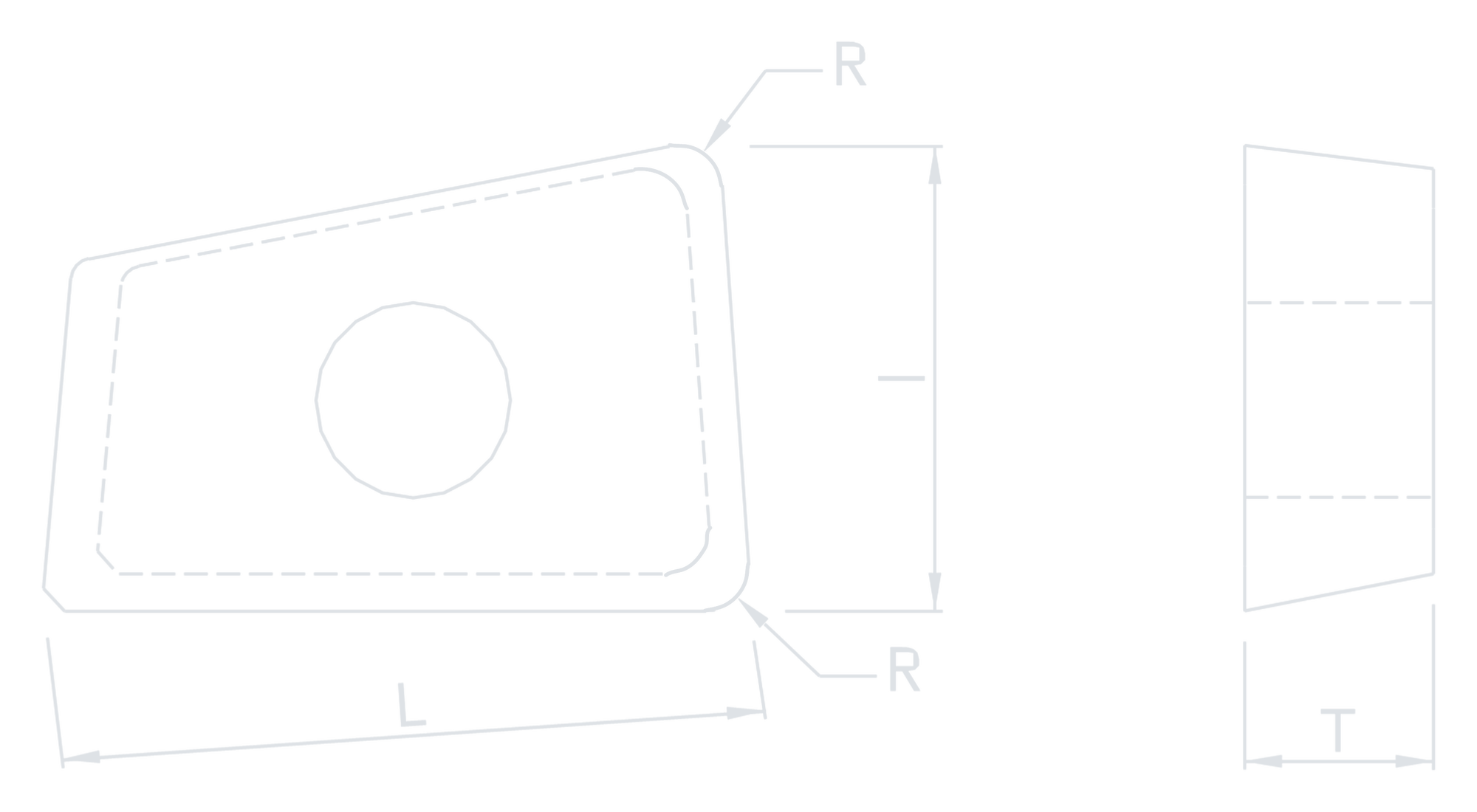

QOMT

호환 인서트 Any Cut · 카탈로그 84쪽

사진 1 · 도면 1

QOMT
품번	Lmm	lmm	Tmm	Rmm
QOMT0830R	8.4	5.5	3	0.8
QOMT1035R	10.6	7	3.5	0.8
QOMT1342R	13.1	8.7	4.2	0.8
QOMT1651R	16.5	11	5.1	0.8

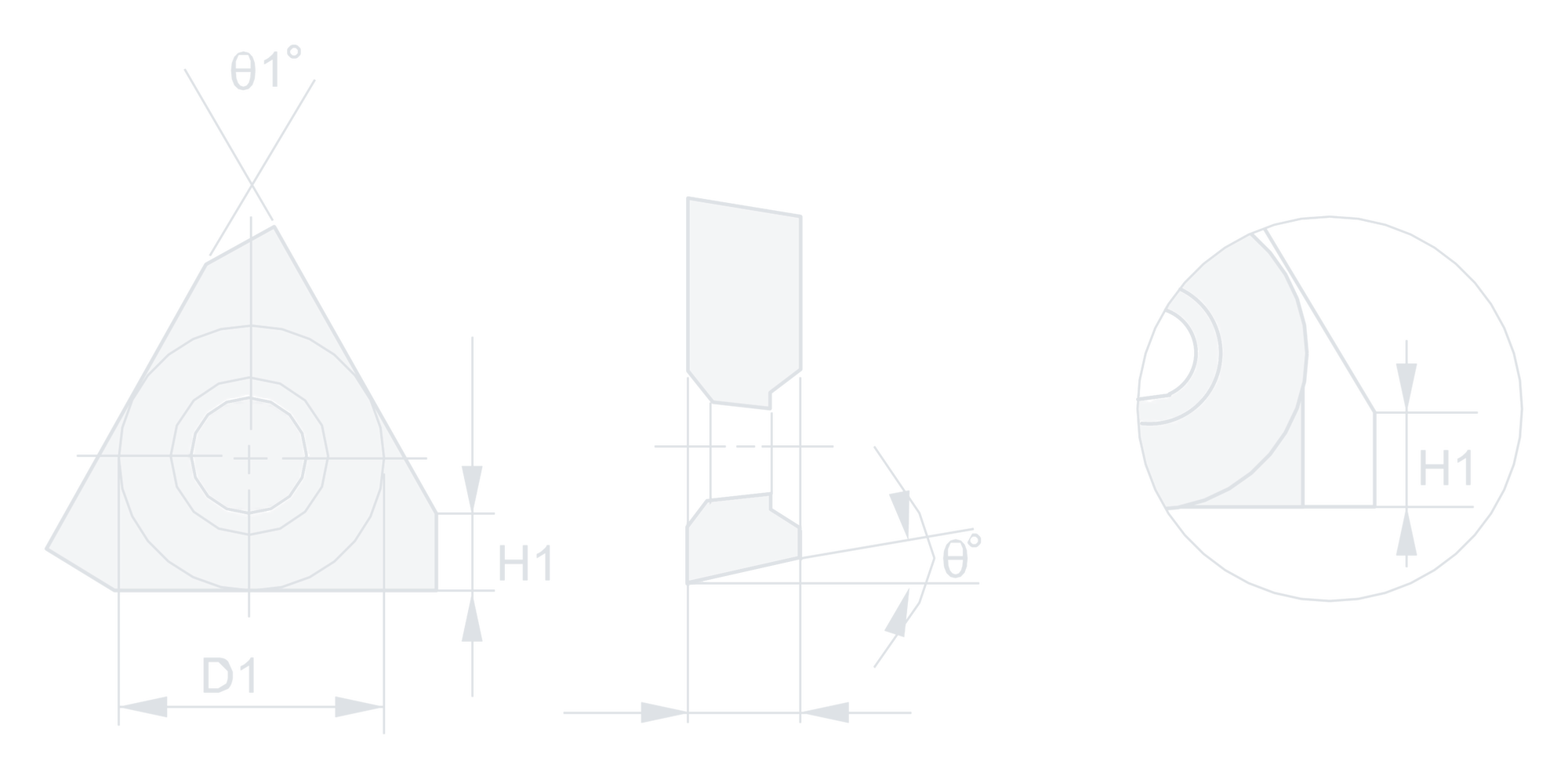

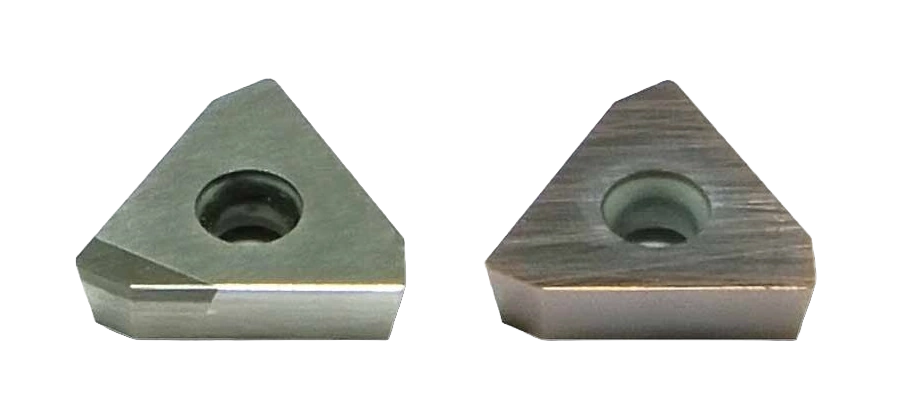

TPEN

카탈로그 85쪽

사진 1 · 도면 1

TPEN
품번	D1mm	Tmm	H1mm	θ°	θ1°	재질	코팅
TPEN130302-P	7.94	3.18	2	11°	60°	P	TIN
TPEN130302-CBN	7.94	3.18	2	11°	60°	CBN	O
TPEN130302-P	7.94	3.18	2	11°	60°	P	TIN
TPEN130302-CBN	7.94	3.18	2	11°	60°	CBN	O
TPEN130302-P	7.94	3.18	2	11°	60°	P	TIN
TPEN130302-CBN	7.94	3.18	2	11°	60°	CBN	O

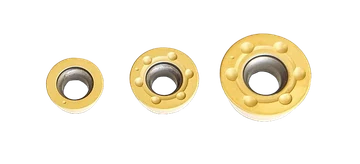

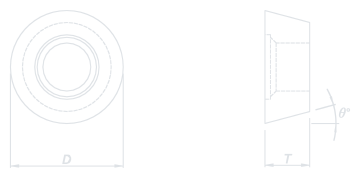

RDMW · Ø8–16

호환 인서트 WALTER · Any Cut · 카탈로그 85쪽

사진 1 · 도면 1

RDMW
품번	D1mm	Tmm	θ°	코팅
RDMW0802(Z)	8	2.38	15°	TIN, TIALN
RDMW10T3(Z)	10	3.97	15°	TIN, TIALN
RDMW1204(Z)	12	4.76	15°	TIN, TIALN
RDMW1605(Z)	16	5.56	15°	TIN, TIALN

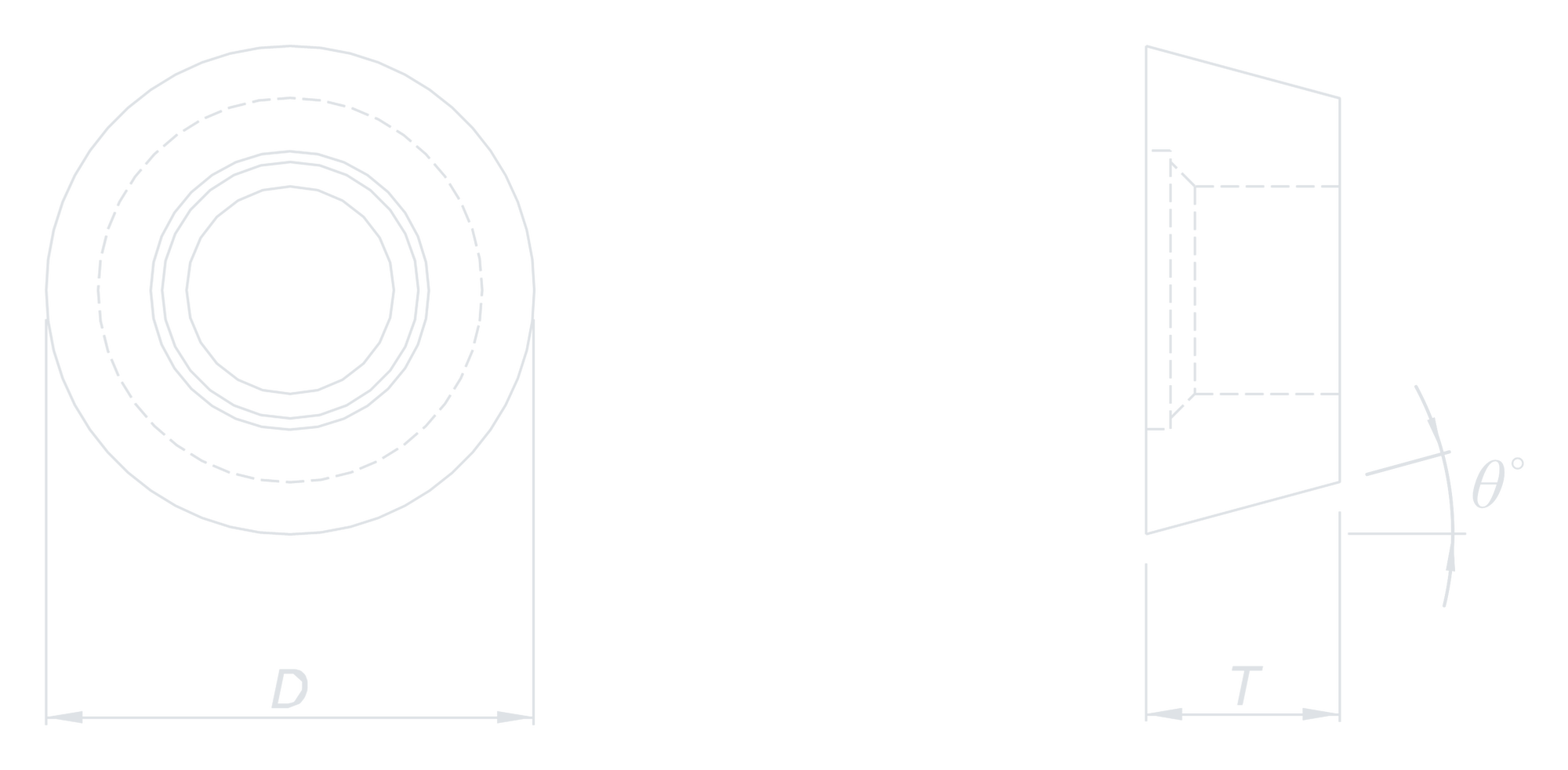

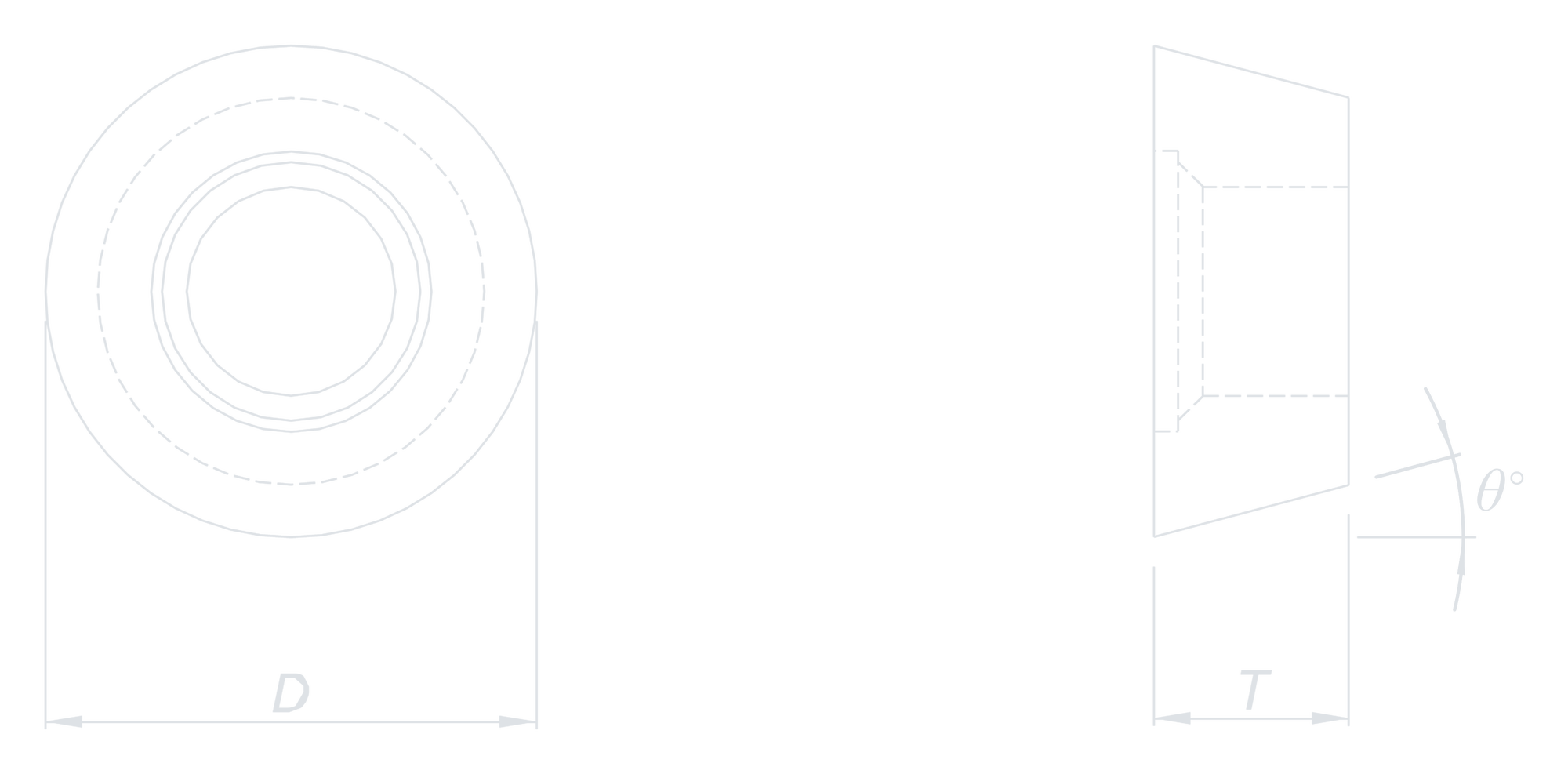

RDMT

호환 인서트 HITACHI · Any Cut · 카탈로그 86쪽

사진 1 · 도면 1

시리즈 요약카탈로그 86쪽 표 기준

D: 8 – 16mm
품번: 4개

RDMT
품번	Dmm	Tmm	θ°	코팅
RDMT0802(Z)	8	2.38	15°	TIN, TIALN
RDMT10T3(Z)	10	3.97	15°	TIN, TIALN
RDMT1204(Z)	12	4.76	15°	TIN, TIALN
RDMT1605(Z)	16	5.56	15°	TIN, TIALN

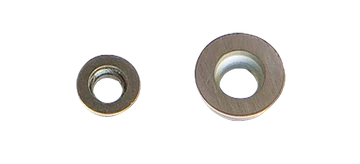

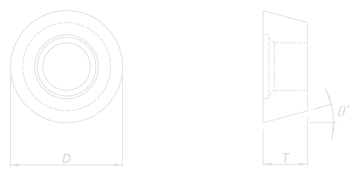

RDMW · Ø5.0–10.0

호환 인서트 Tungaloy · Any Cut · 카탈로그 86쪽

사진 1 · 도면 1

시리즈 요약카탈로그 86쪽 표 기준

D: 5.0 · 7.0 · 10.0mm
품번: 3개

RDMW
품번	Dmm	Tmm	θ°
RDMW0501	5.0	1.4	15°
RDMW0702	7.0	2.38	15°
RDMW1003	10.0	3.18	15°

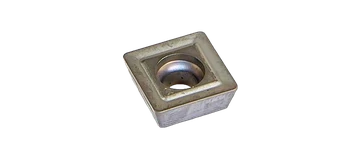

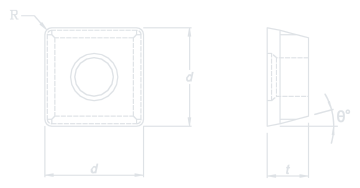

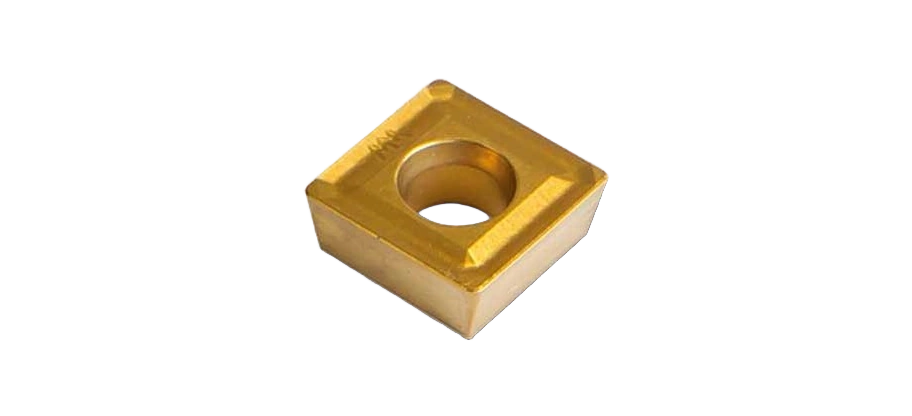

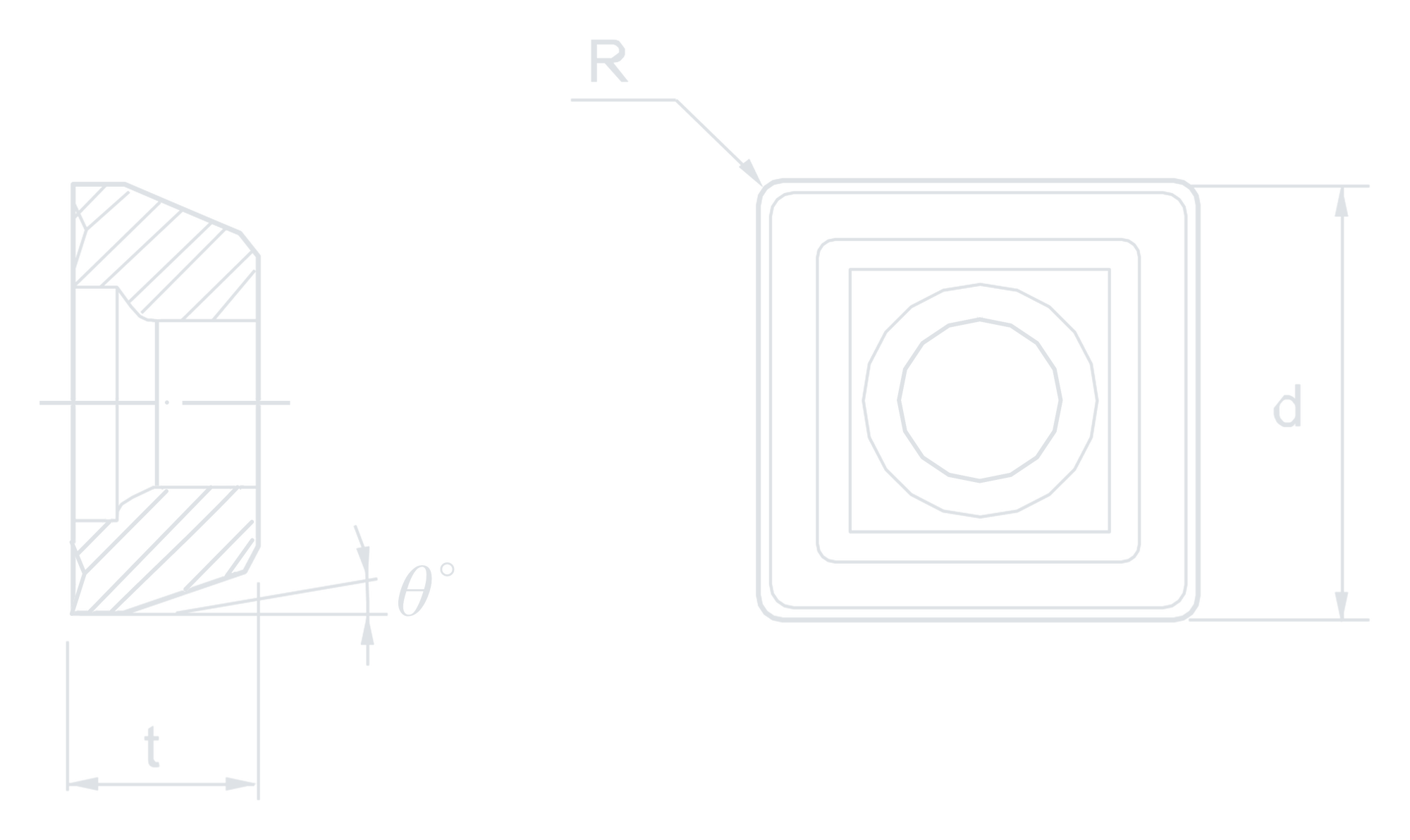

SPMG

호환 인서트 Any Cut · 카탈로그 87쪽

사진 1 · 도면 1

시리즈 요약카탈로그 87쪽 표 기준

d: 5.00 – 14.30mm
품번: 6개

SPMG
품번	dmm	tmm	θ°	Rmm
SPMG050204-P20	5.00	2.38	11°	0.4
SPMG060204-P20	6.00	2.38	11°	0.4
SPMG07T308-P20	7.94	3.97	11°	0.8
SPMG090408-P20	9.80	4.30	11°	0.8
SPMG110408-P20	11.50	4.80	11°	0.8
SPMG140512-P20	14.30	5.20	11°	1.2
