MILLING CUTTER · HELICAL · SHELL MILL · FACE

헬리컬·쉘밀·페이스14개 시리즈 · 품번 70개

헬리컬(콘) 커터, 쉘밀 커터, 페이스 커터입니다. 모든 규격은 2022 절삭공구 카탈로그 기준입니다.

규격표 보기
SERIES
14개
PART NO.
70개
TYPE
웰던 생크 · 모듈러 · 보어형
SOURCE
2022 절삭공구 카탈로그

밀링커터 품번 1,373개에서 찾습니다. 두 글자 이상 입력하세요.

    SERIES

    시리즈별 규격표.헬리컬·쉘밀·페이스 14개 시리즈.

    시리즈 이름을 누르면 해당 표로 이동합니다. 품번을 알면 위 검색창에서 바로 찾을 수 있습니다.

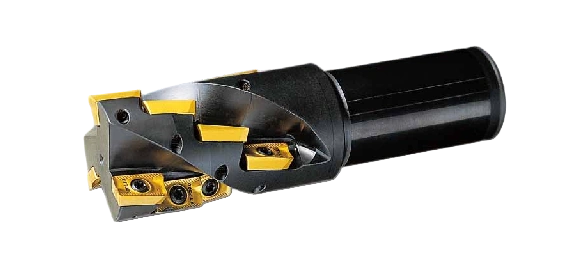

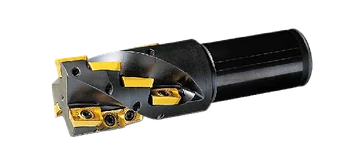

    HESC-W

    웰던 생크 · 호환 인서트 WALTER · 카탈로그 40쪽

    사진 1 · 도면 1
    HESC-W · 웰던 생크
    품번RmmDmmdmmLmmL1mm날수인서트날수스크류렌치
    HESC-3216120-W323212060402ADMT160608R6ST4084-60 / M4TX-15
    HESC-3216150-W323215060672ADMT160608R10ST4084-60 / M4TX-15
    HESC-4016135-W403213580403ADMT160608R12ST4101-60WM4TX-15
    HESC-4016160-W403216080673ADMT160608R15ST4101-60WM4TX-15
    HESC-5016170-W504217080673ADMT160608R15ST4101-60WM4TX-15

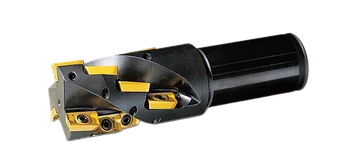

    HESC

    웰던 생크 · 호환 인서트 WALTER · 카탈로그 40쪽

    사진 1 · 도면 1
    HESC · 웰던 생크
    품번RmmDmmdmmLmmL1mm날수인서트날수스크류렌치
    HESC-3216120323212060422AP...16046ST4084-60 / M4TX-15
    HESC-3216150323215060702AP...160410ST4084-60 / M4TX-15
    HESC-4016135403213560563AP...160412ST4101-60WM4TX-15
    HESC-4016160403216070703AP...160415ST4101-60WM4TX-15
    HESC-5016170504217080703AP...160415ST4101-60WM4TX-15

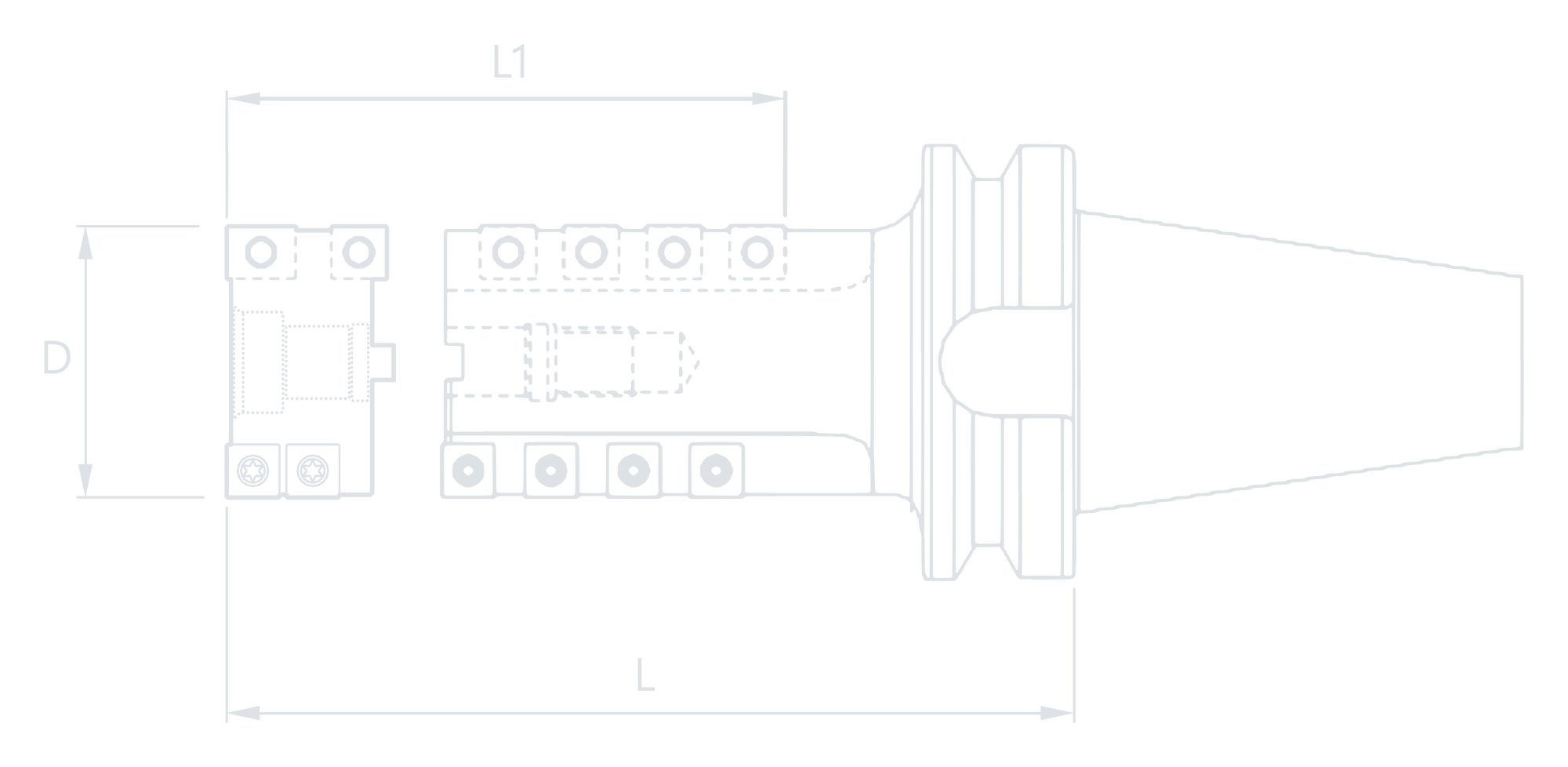

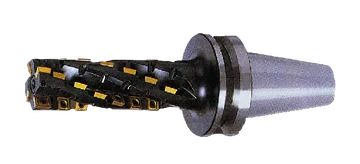

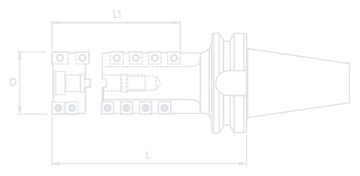

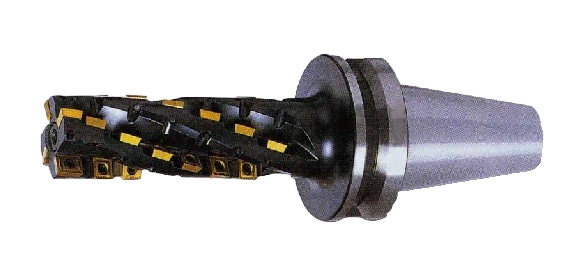

    HMCC-BT

    모듈러 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 41쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 88쪽
    CZM1516 외 1종
    CZM1516(APMT1504...) 외 1종
    시리즈 요약카탈로그 41쪽 표 기준
    가공 직경 D
    Ø50 · 63mm
    품번
    9개
    HMCC-BT · 모듈러
    품번DmmLmmL1mm날수인서트날수인서트날수부속 블록스크류렌치
    HMCC-BT5050185501851104CZM1516 APMT 1504-WT2CSM1208 / SPMT120422FPB 5024ST511-43M5TX-20
    HMCC-BT5050205502051304CZM1516 APMT 1504-WT2CSM1208 / SPMT120426FPB 5024ST511-43M5TX-20
    HMCC-BT5050235502351604CZM1516 APMT 1504-WT2CSM1208 / SPMT120432FPB 5024ST511-43M5TX-20
    HMCC-BT5050255502551804CZM1516 APMT 1504-WT2CSM1208 / SPMT120436FPB 5024ST511-43M5TX-20
    HMCC-BT506316563169904CZM1516 APMT 1504-WT2CSM1208 / SPMT120418FPB 6334ST511-43M5TX-20
    HMCC-BT5063195631951204CZM1516 APMT 1504-WT2CSM1208 / SPMT120424FPB 6334ST511-43M5TX-20
    HMCC-BT5063225632251504CZM1516 APMT 1504-WT2CSM1208 / SPMT120430FPB 6334ST511-43M5TX-20
    HMCC-BT5063265632651904CZM1516 APMT 1504-WT2CSM1208 / SPMT120438FPB 6334ST511-43M5TX-20
    HMCC-BT5063390633902204CZM1516 APMT 1504-WT2CSM1208 / SPMT120444FPB 6334ST511-43M5TX-20

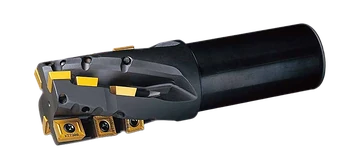

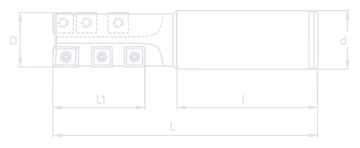

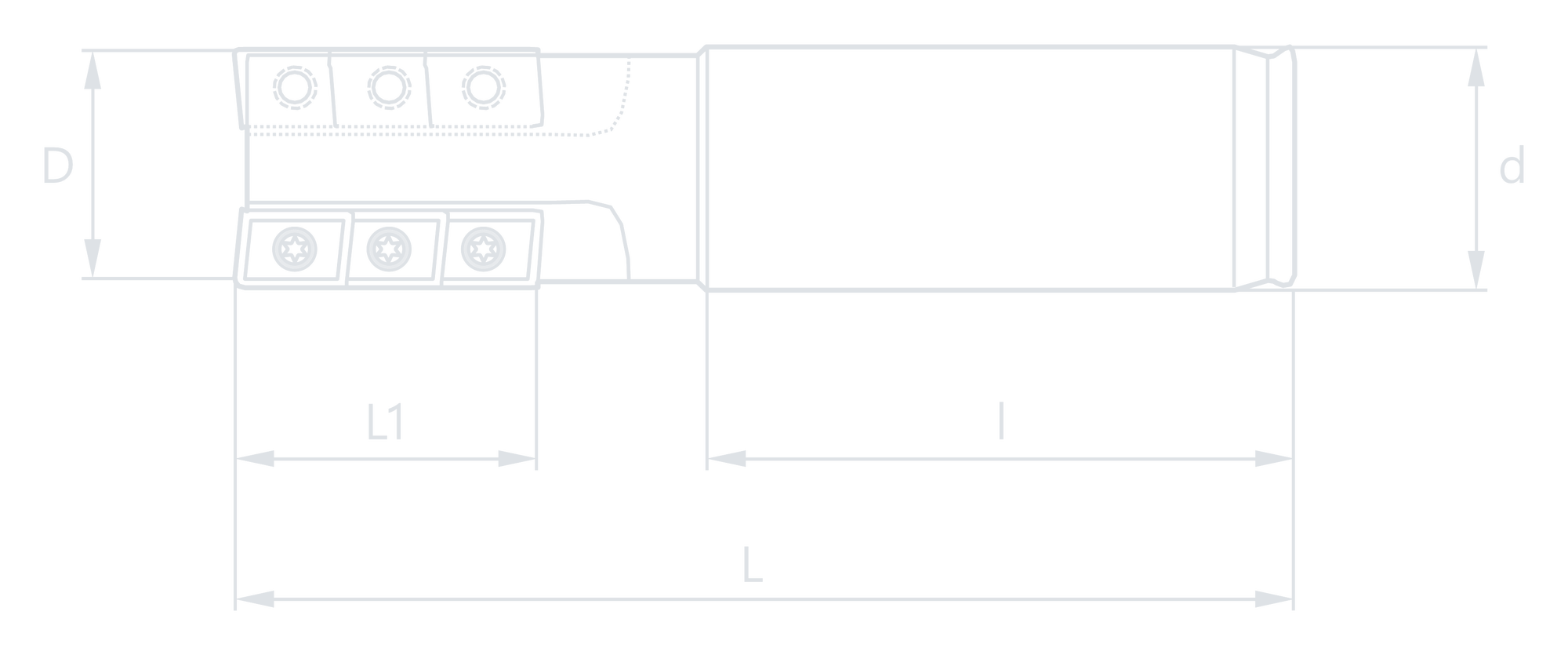

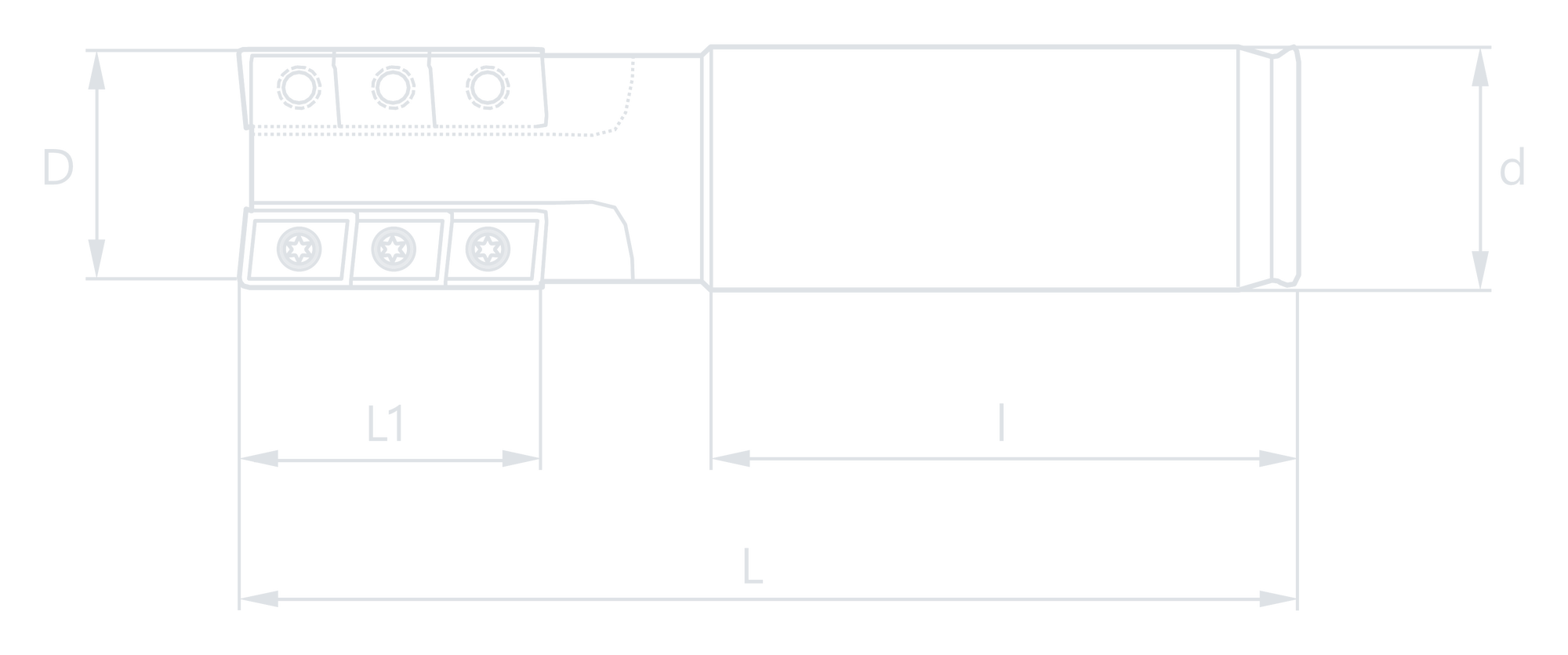

    HNCC

    웰던 생크 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 41쪽

    사진 1 · 도면 1
    일부 품번용 인서트 · D50 (2/7)밀링 인서트 · 카탈로그 88쪽
    CZM1516
    CZM1516(APMT1504...)
    시리즈 요약카탈로그 41쪽 표 기준
    가공 직경 D
    Ø20 – 50mm
    생크 d
    Ø25 – 50.8mm
    품번
    7개

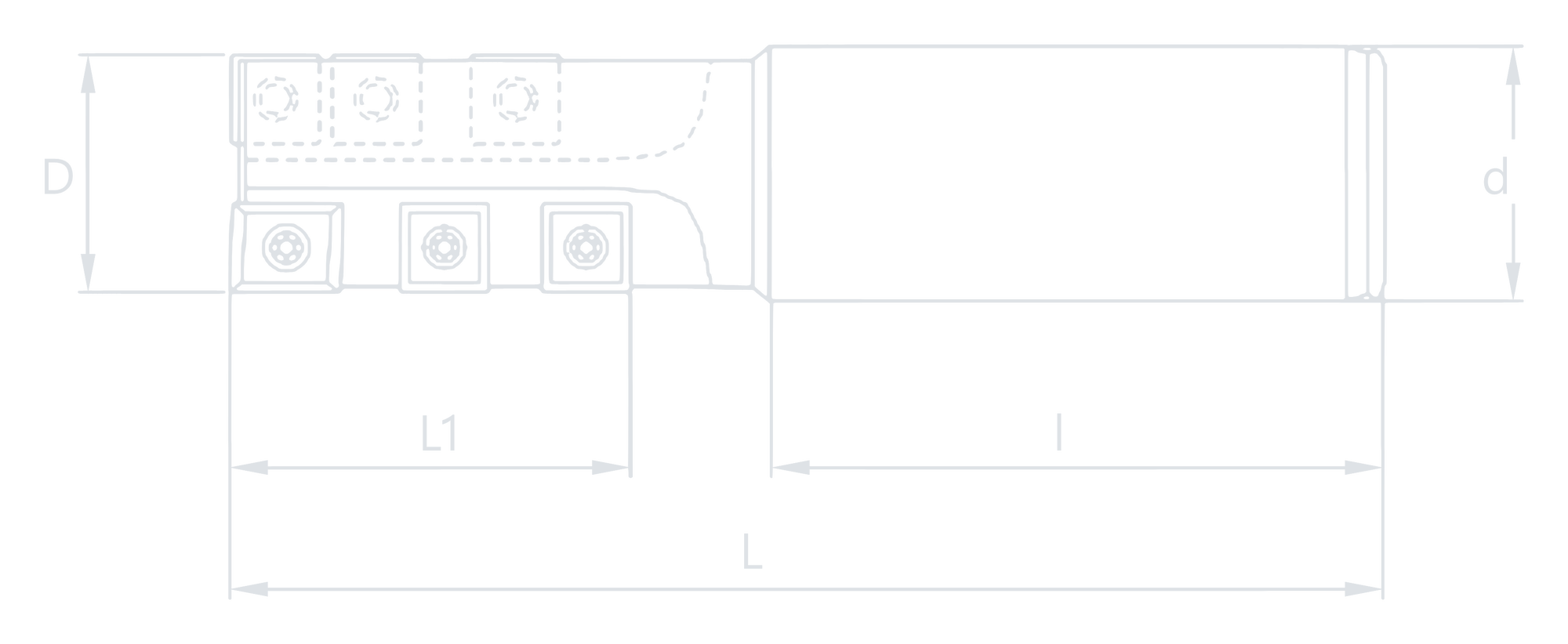

    HNCC · 웰던 생크
    품번DmmdmmLmmlmmL1mm날수날수인서트인서트스크류렌치
    HNCC-2025110202511065321/62P27215-00P28415-00(SP..0603)ST2553-55M2.5TX-8
    HNCC-2525120252512075321/62P27215-00P28415-00(SP..0603)ST2553-55M2.5TX-8
    HNCC-3232150323215075421/52P27215-3P28415-0 / (SD..0903)ST408-43M4TX-15
    HNCC-4032155403215575502/124P27215-3P28415-0 / (SD..0903)ST408-43M4TX-15
    HNCC-4042165404216585502/124P27215-3P28415-0 / (SD..0903)ST408-43M4TX-15
    HNCC-5042170504217085562/104CZM1516CSM1208 (SP..1204)ST511-43M5TX-20
    HNCC-5050.82005050.820085762/144CZM1516CSM1208 (SP..1204)ST511-43M5TX-20

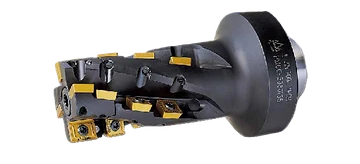

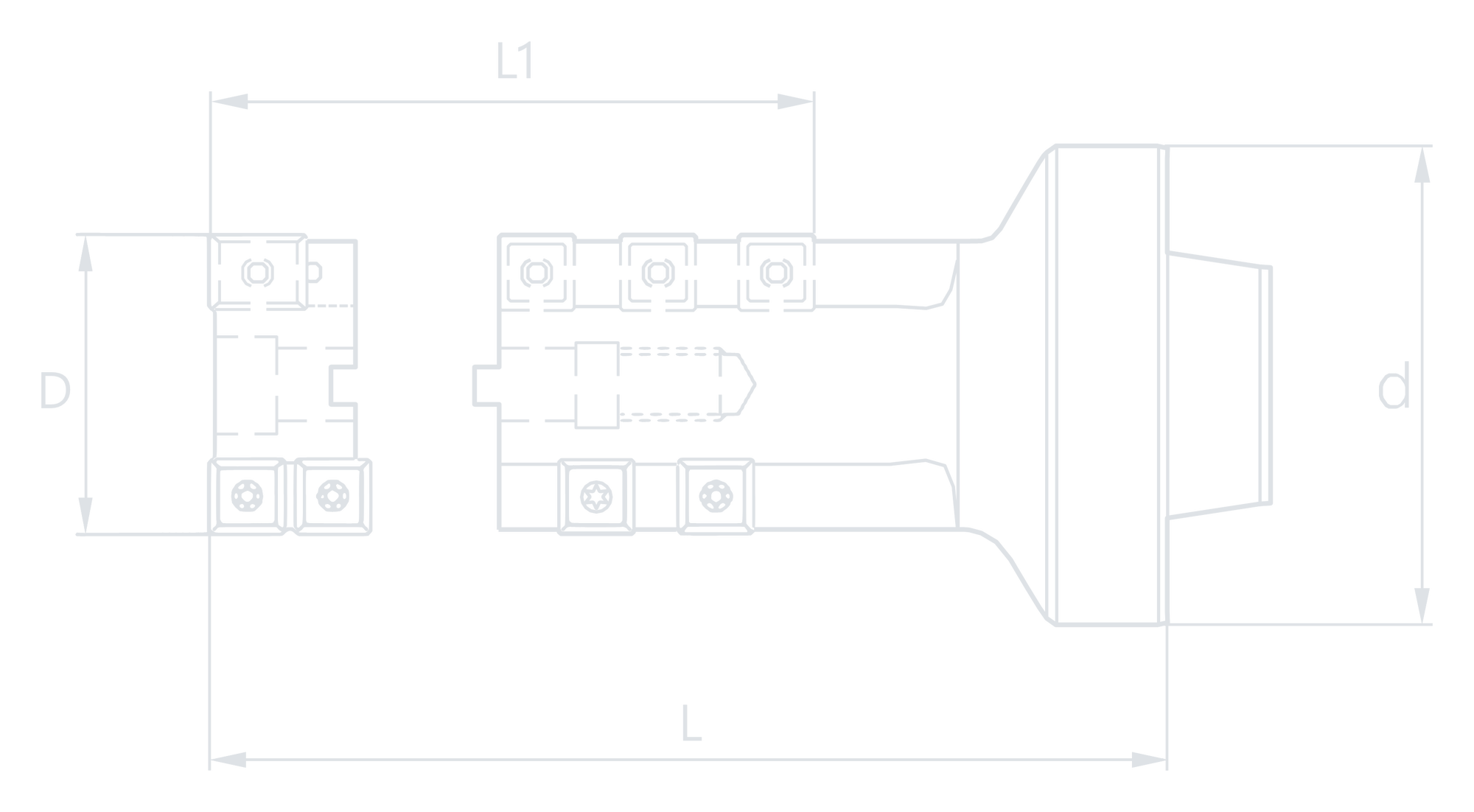

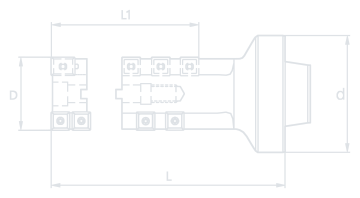

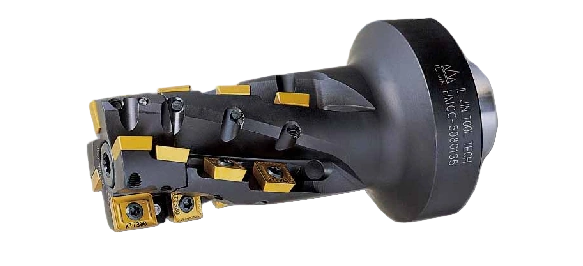

    HMCC-MD

    모듈러 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 42쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 88쪽
    CZM1516 외 1종
    CZM1516(APMT1504...) 외 1종
    시리즈 요약카탈로그 42쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    품번
    9개
    HMCC-MD · 모듈러
    품번DmmdmmLmmL1mm날수인서트날수인서트날수부속 블록스크류렌치
    HMCC-50801355080135764CZM1516 APMT 1504T-WT2CSM1208 / SPMT120414FPB / 5024ST511-43 M5TX-20
    HMCC-50801555080155964CZM1516 APMT 1504T-WT2CSM1208 / SPMT120418FPB / 5024ST511-43 M5TX-20
    HMCC-508018550801851264CZM1516 APMT 1504T-WT2CSM1208 / SPMT120424FPB / 5024ST511-43 M5TX-20
    HMCC-508020550802051464CZM1516 APMT 1504T-WT2CSM1208 / SPMT120428FPB / 5024ST511-43 M5TX-20
    HMCC-63801356380135864CZM1516 APMT 1504T-WT2CSM1208 / SPMT120416FPB / 6334ST511-43 M5TX-20
    HMCC-638016563801651144CZM1516 APMT 1504T-WT2CSM1208 / SPMT120422FPB / 6334ST511-43 M5TX-20
    HMCC-638019563801951464CZM1516 APMT 1504T-WT2CSM1208 / SPMT120428FPB / 6334ST511-43 M5TX-20
    HMCC-638023563802351864CZM1516 APMT 1504T-WT2CSM1208 / SPMT120436FPB / 6334ST511-43 M5TX-20
    HMCC-808015580801551066CZM1516 APMT 1504T-WT3CSM1208 / SPMT120430FPB8034ST511-43 M5TX-20

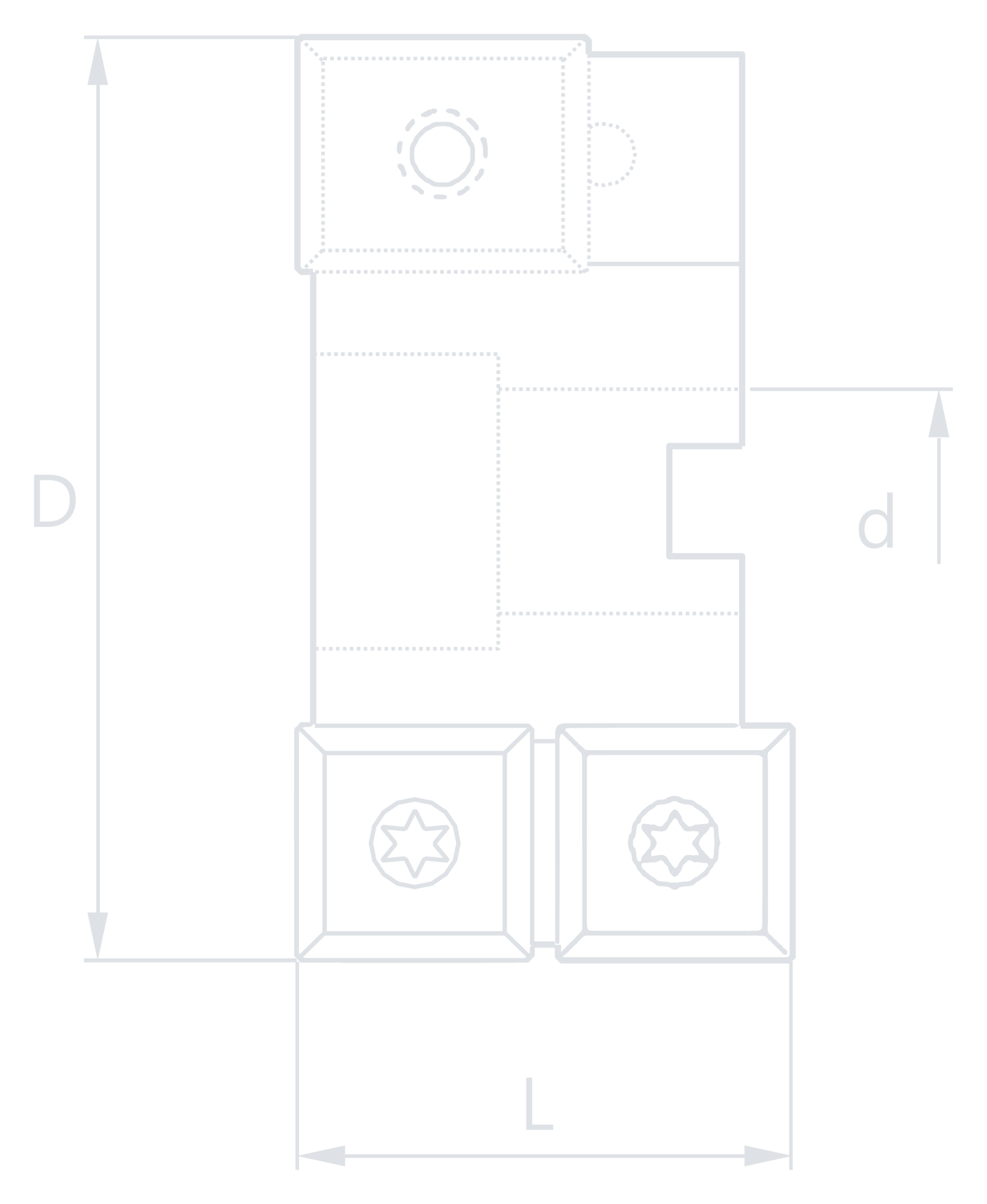

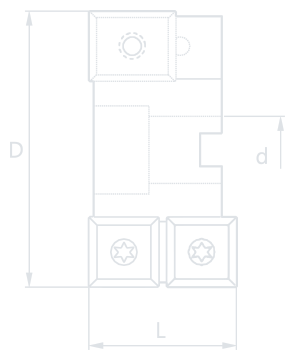

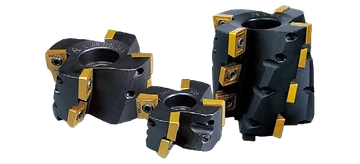

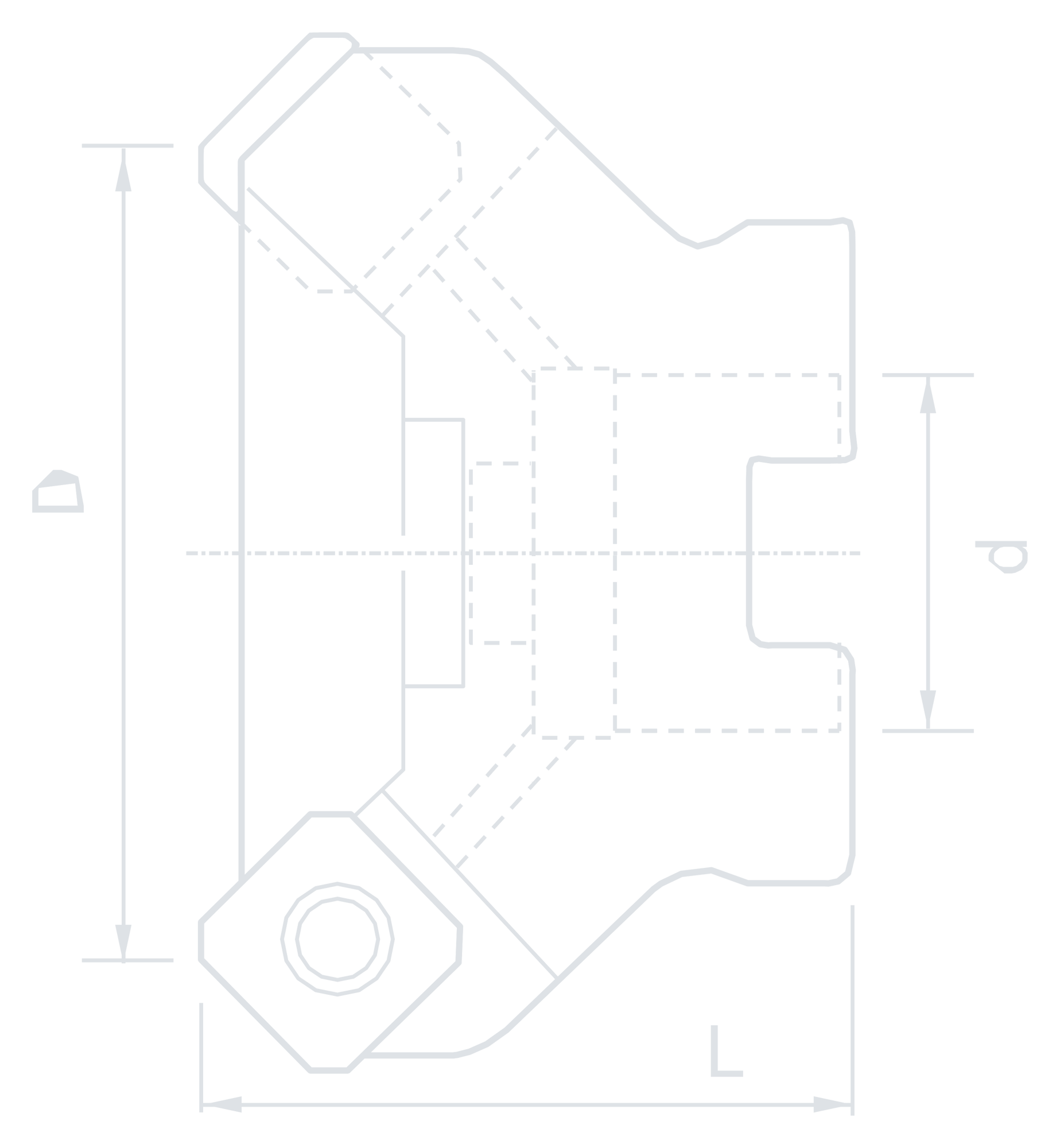

    FPCC

    보어형 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 42쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 88쪽
    CZM1516 외 1종
    CZM1516(APMT1504...) 외 1종
    시리즈 요약카탈로그 42쪽 표 기준
    가공 직경 D
    Ø50 – 80mm
    d
    12.5 · 16.5 · 18.0mm
    품번
    7개

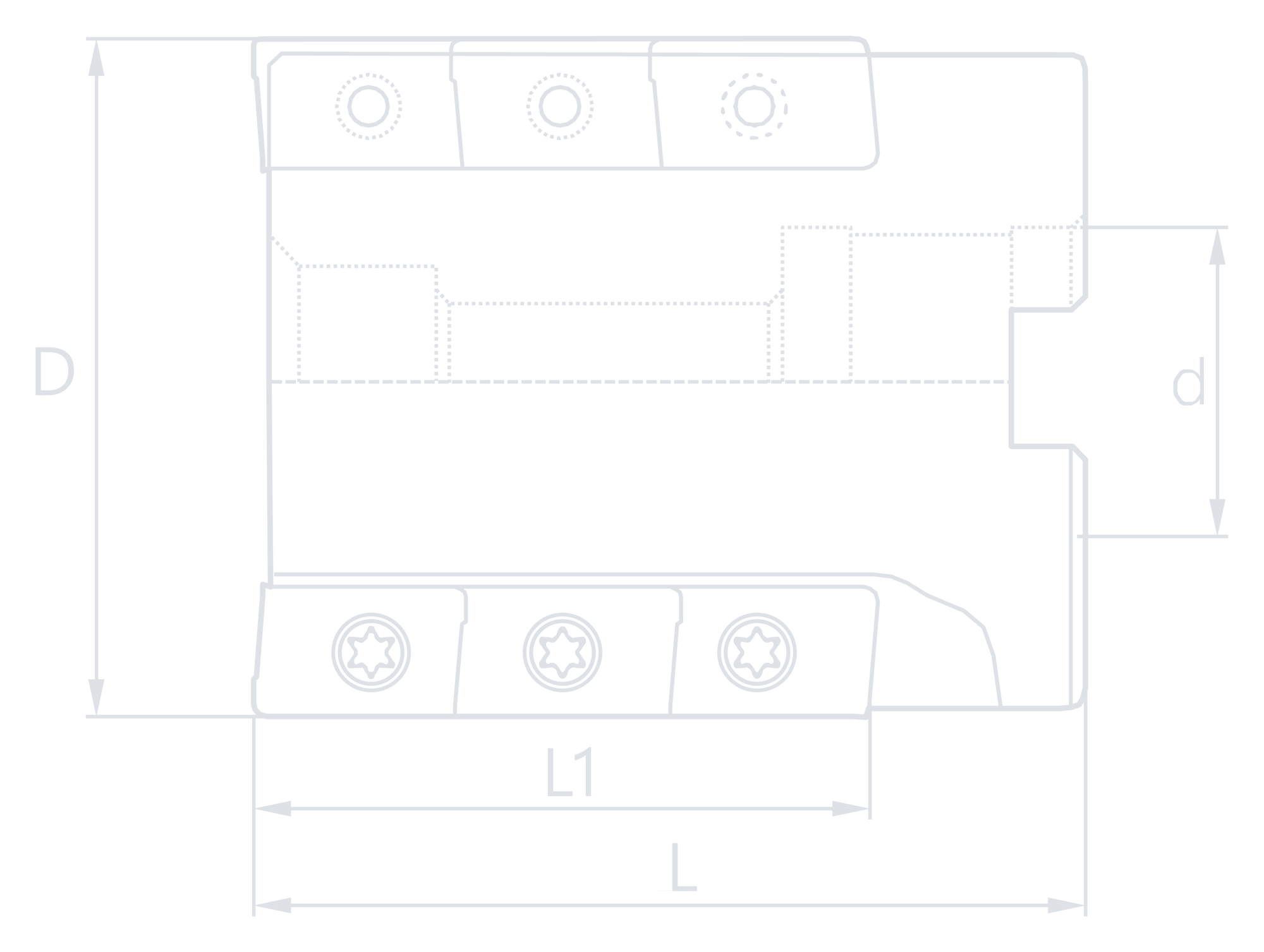

    FPCC · 보어형
    품번DmmdmmLmm날수인서트날수인서트날수부속 블록스크류렌치
    FPCC-50245012.5244CZM1516 APMT1504-WT2CSM1208 SPMT12044FPB5024ST511-43 M5TX-20
    FPCC-50555012.5554CZM1516 APMT1504-WT2CSM1208 SPMT120410FPB5050ST511-43 M5TX-20
    FPCC-54245412.5244CZM1516 APMT1504-WT2CSM1208 SPMT12044FPB5024ST511-43 M5TX-20
    FPCC-54555412.5554CZM1516 APMT1504-WT2CSM1208 SPMT120410FPB5050ST511-43 M5TX-20
    FPCC-63346316.5344CZM1516 APMT1504-WT2CSM1208 SPMT12046FPB6334ST511-43 M5TX-20
    FPCC-63656316.5654CZM1516 APMT1504-WT2CSM1208 SPMT120412FPB6365ST511-43 M5TX-20
    FPCC-80348018.0346CZM1516 APMT1504-WT3CSM1208 SPMT12049FPB8034ST511-43 M5TX-20

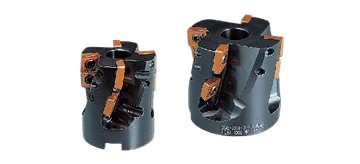

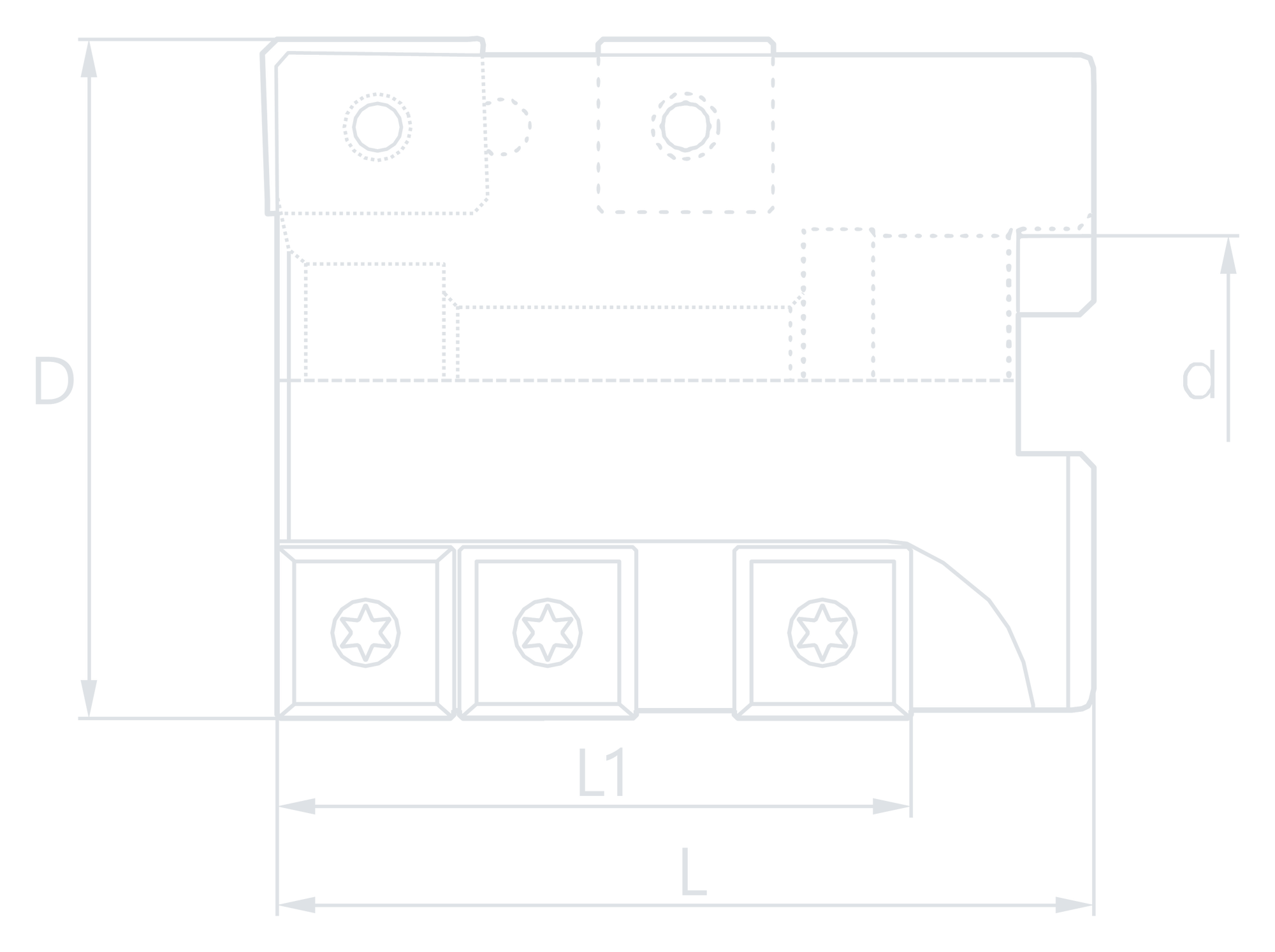

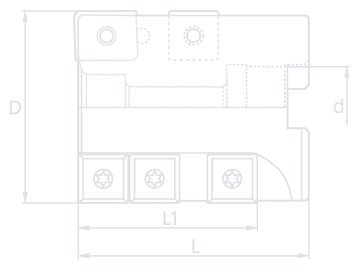

    SMCC

    보어형 · 호환 인서트 WALTER · Daracarb · KORLOY · 카탈로그 43쪽

    사진 1 · 도면 1
    사용 인서트밀링 인서트 · 카탈로그 88쪽
    CZM-1516
    CZM1516(APMT1504...)
    시리즈 요약카탈로그 43쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27 · 32mm
    품번
    3개
    SMCC · 보어형
    품번DmmdmmLmmL1mm날수날수인서트인서트스크류렌치
    SMCC-50220605022603442/6CZM-1516 / (APMT1504T-WT)CSM 1208 / (SP..1204)ST511-43 M5TX-20
    SMCC-63270606327603442/6CZM-1516 / (APMT1504T-WT)CSM 1208 / (SP..1204)ST511-43 M5TX-20
    SMCC-80320808032806763/18CZM-1516 / (APMT1504T-WT)CSM 1208 / (SP..1204)ST511-43 M5TX-20

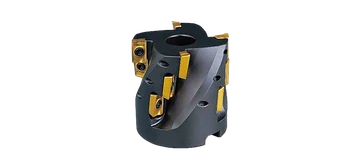

    SECC

    보어형 · 호환 인서트 TAEGU-TEC · KORLOY · 카탈로그 43쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 43쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27 · 32mm
    품번
    3개
    카탈로그 43쪽 표 기준
    인서트
    AP..1604
    스크류
    ST4101-60W M4
    렌치
    TX-15
    SECC · 보어형
    품번DmmdmmLmmL1mm날수날수인서트스크류렌치
    SECC-5022555022554239AP..1604ST4101-60W M4TX-15
    SECC-63276363276342412AP..1604ST4101-60W M4TX-15
    SECC-80328580328570525AP..1604ST4101-60W M4TX-15

    SECC-W

    보어형 · 호환 인서트 HITACHI · Any Cut · 카탈로그 43쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 43쪽 표 기준
    가공 직경 D
    Ø50 · 63 · 80mm
    보어 d
    Ø22 · 27 · 32mm
    품번
    3개
    카탈로그 43쪽 표 기준
    인서트
    ADMT160608R
    스크류
    ST4101-60W M4
    렌치
    TX-15
    SECC-W · 보어형
    품번DmmdmmLmmL1mm날수날수인서트스크류렌치
    SECC-502255-W5022554239—ST4101-60W M4TX-15
    SECC-632763-W63276342412ADMT160608RST4101-60W M4TX-15
    SECC-803285-W80328570525—ST4101-60W M4TX-15

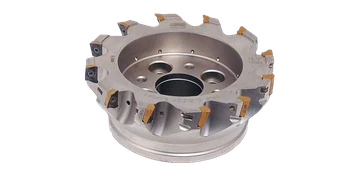

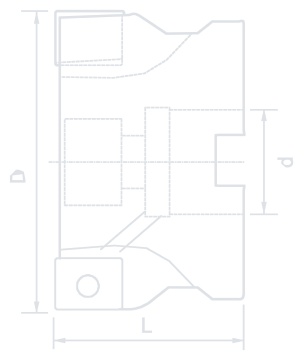

    IMCC

    보어형 · 호환 인서트 WALTER · 카탈로그 89쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 89쪽 표 기준
    가공 직경 D
    Ø50 – 200mm
    보어 d
    Ø22 – 50.8mm
    날수
    3 – 10
    품번
    7개
    카탈로그 89쪽 표 기준
    인서트
    ADMT 160608
    스크류
    FS-1458
    렌치
    T-15
    IMCC · 보어형
    품번DmmdmmLmm날수인서트스크류렌치
    IMCC-5022405022403ADMT 160608FS-1458T-15
    IMCC-6322406322404ADMT 160608FS-1458T-15
    IMCC-8025,4508025.4505ADMT 160608FS-1458T-15
    IMCC-10031.755010031.75505ADMT 160608FS-1458T-15
    IMCC-12538.15012538.1507ADMT 160608FS-1458T-15
    IMCC-16050.85016050.8508ADMT 160608FS-1458T-15
    IMCC-20047.625 6320047.6256310ADMT 160608FS-1458T-15

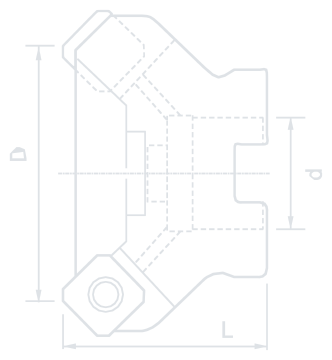

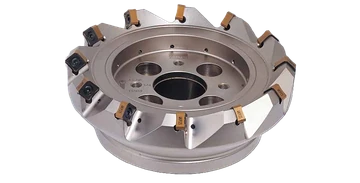

    CMCC

    보어형 · 호환 인서트 WALTER · 카탈로그 89쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 89쪽 표 기준
    가공 직경 D
    Ø50 – 200mm
    보어 d
    Ø22 – 50.8mm
    날수
    4 – 18
    품번
    7개
    카탈로그 89쪽 표 기준
    인서트
    SN.X 1205...
    스크류
    FS-1459
    렌치
    T-15
    CMCC · 보어형
    품번DmmdmmLmm날수인서트스크류렌치
    CMCC-5022405022404SN.X 1205...FS-1459T-15
    CMCC-6322406322406SN.X 1205...FS-1459T-15
    CMCC-8025,4508025.4507SN.X 1205...FS-1459T-15
    CMCC-10031.755010031.75508SN.X 1205...FS-1459T-15
    CMCC-12538.15012538.16310SN.X 1205...FS-1459T-15
    CMCC-16058.86316050.86312SN.X 1205...FS-1459T-15
    CMCC-20047.625 6320047.6256318SN.X 1205...FS-1459T-15

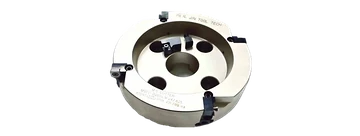

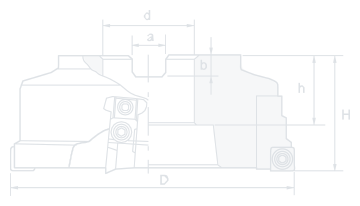

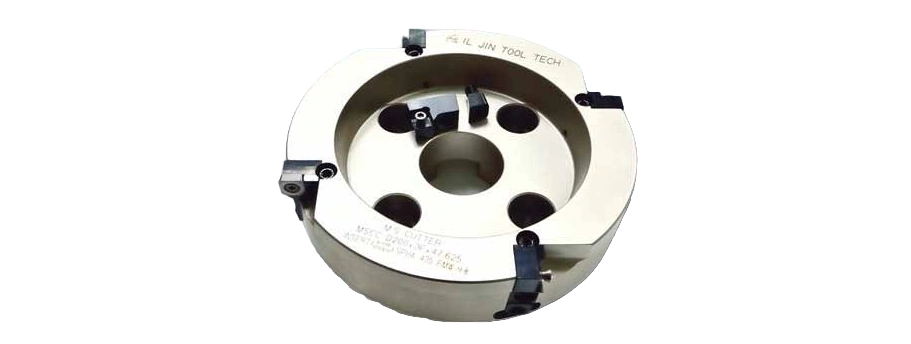

    M.S. 커터

    보어형 · 호환 인서트 Tungaloy · 카탈로그 100쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 100쪽 표 기준
    가공 직경 D
    Ø100 – 200mm
    보어 d
    Ø31.75 – 50.8mm
    날수
    2 · 4
    품번
    4개

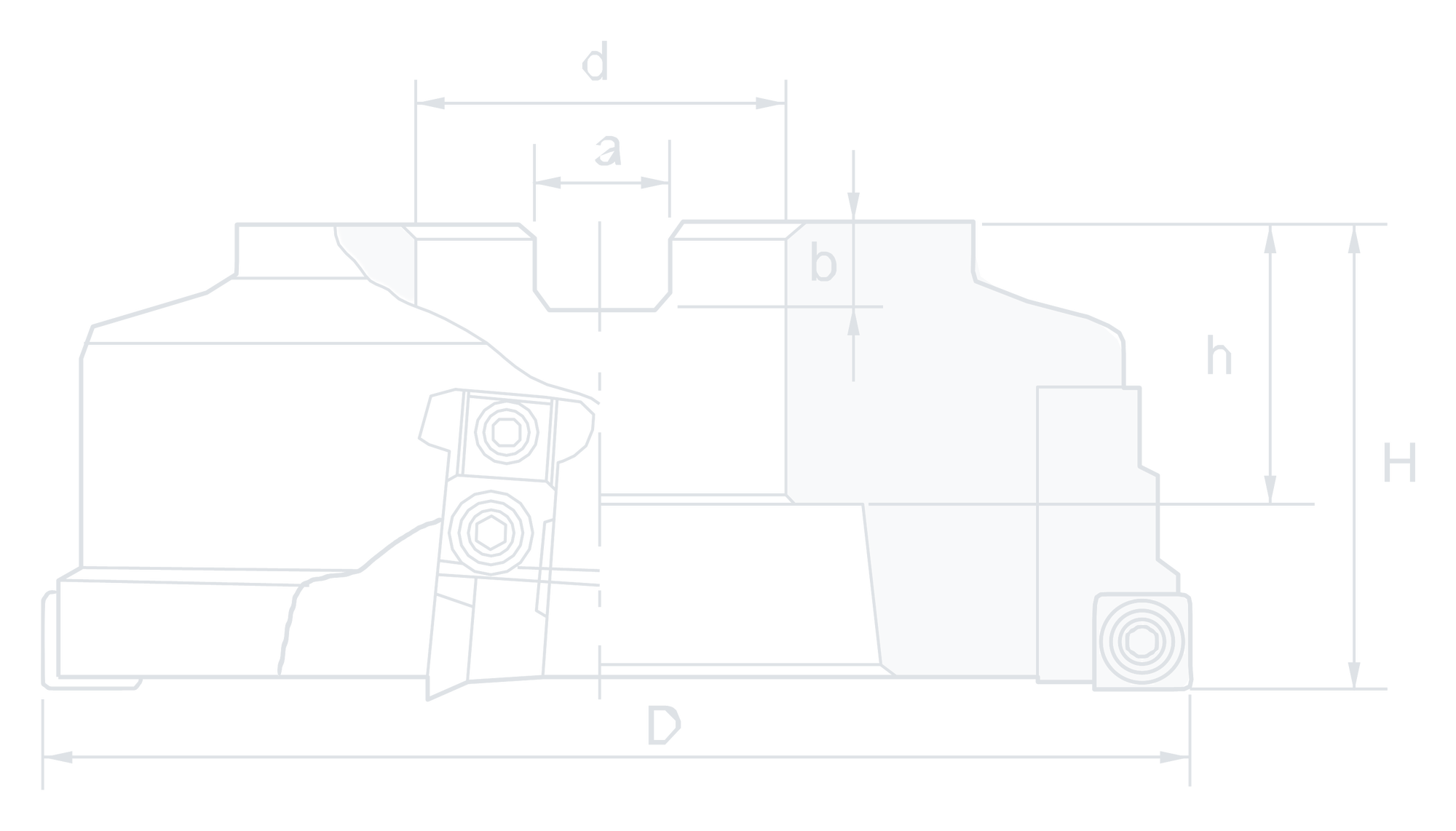

    M.S. 커터 · 보어형
    품번DmmdmmLmmammhmm날수
    MSFR-10010031.756512.7322
    MSFR-12512538.16515.9382
    MSFR-16016050.86519.0384
    MSFR-20020047.6256525.4384

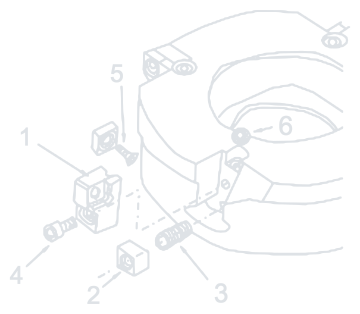

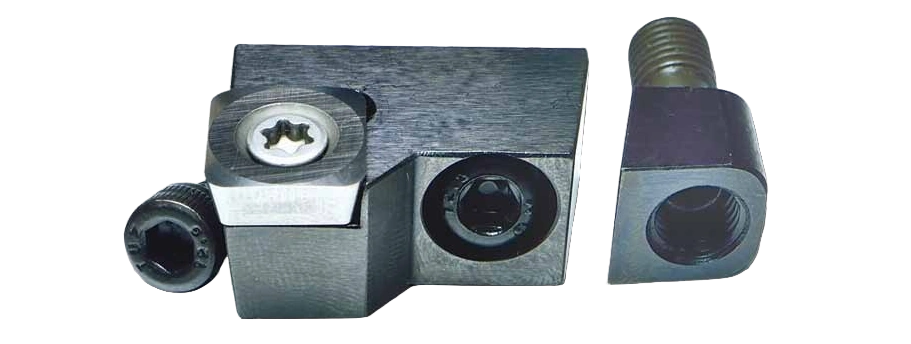

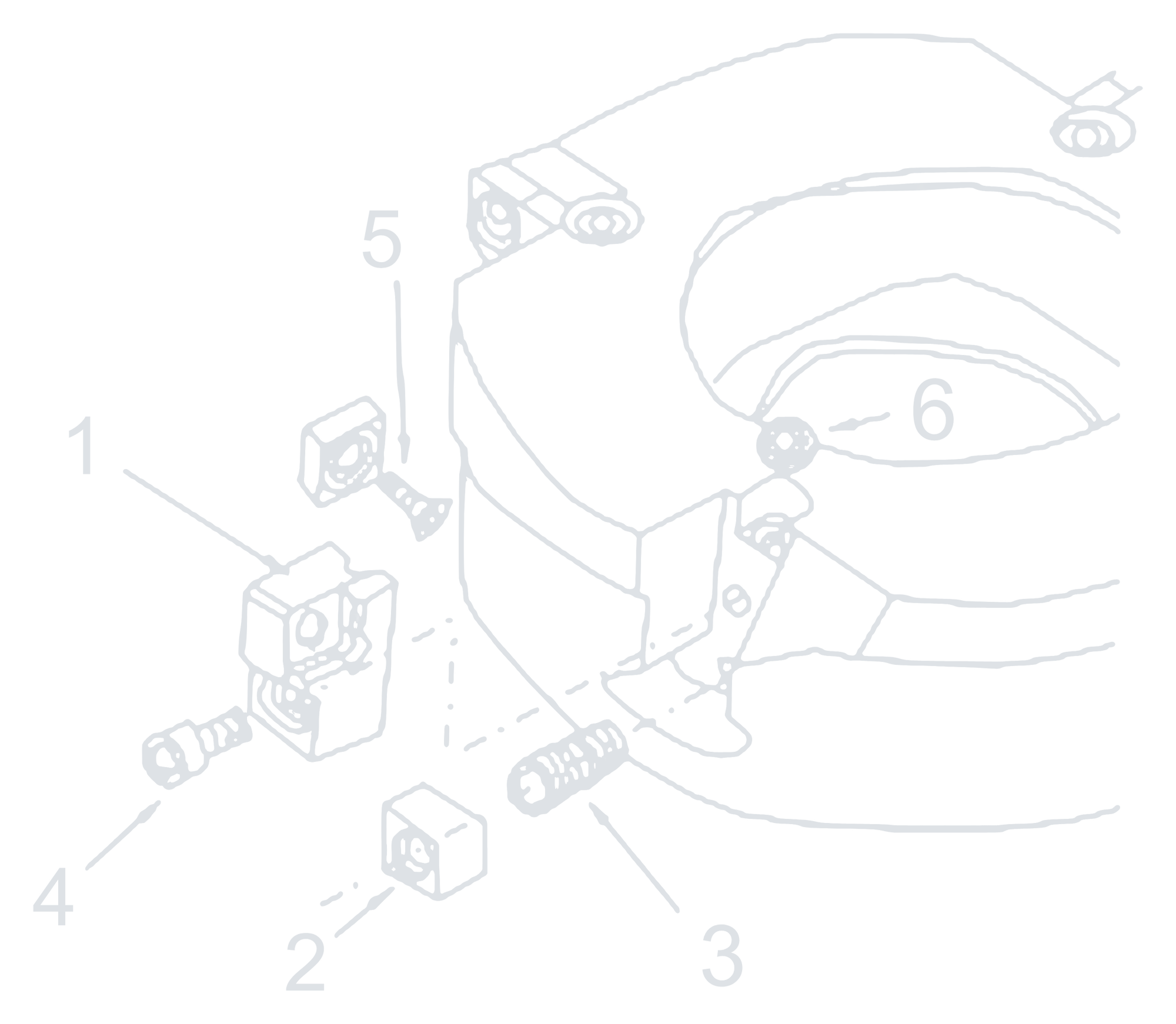

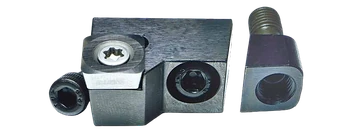

    M.S. 커터 부품

    호환 인서트 Tungaloy · 카탈로그 100쪽

    사진 1 · 도면 1
    M.S. 커터 부품
    품번1 (로케이터)2 (조정 웨지)3 (조정 웨지 스크류)4 (로케이터 고정 스크류)5 (인서트스크류)6 (고급볼트)
    규격MSFR-1MSFR-2MSFR-3SCM-M5×15ST511-43 M5SCM-M5×5

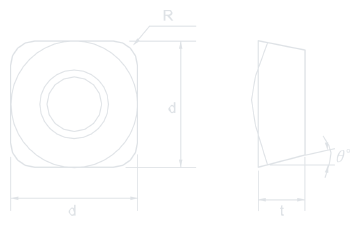

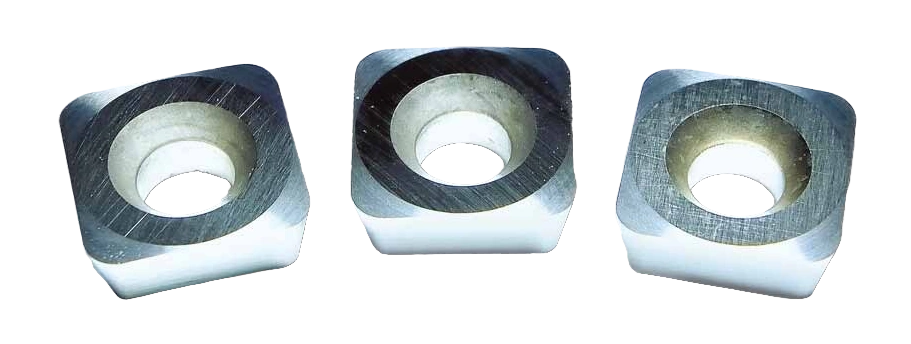

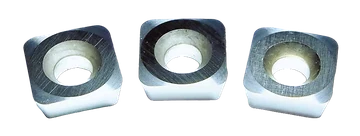

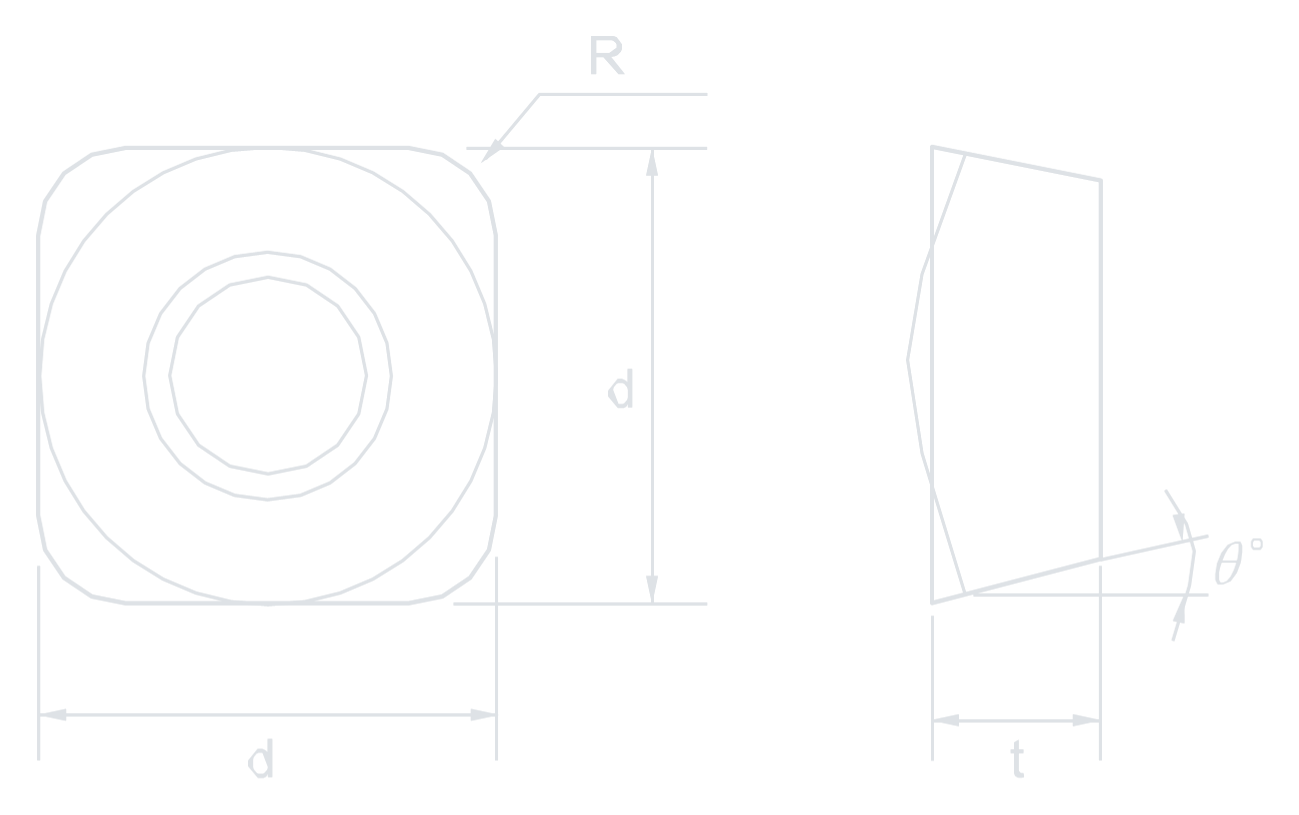

    M.S. 커터 사용 인서트

    호환 인서트 Tungaloy · 카탈로그 100쪽

    사진 1 · 도면 1
    시리즈 요약카탈로그 100쪽 표 기준
    R
    2.0mm
    품번
    1개
    M.S. 커터 사용 인서트
    품번dmmtmmRmmθ°
    SPHA435FNW12.74.762.011°

    MILLING CUTTER

    표에 없는 규격이 필요하신가요?도면부터 보내 주세요.

    품번이나 도면, 가공 조건을 보내 주시면 알맞은 커터를 제안해 드립니다.

    031-430-7094
